Косарка

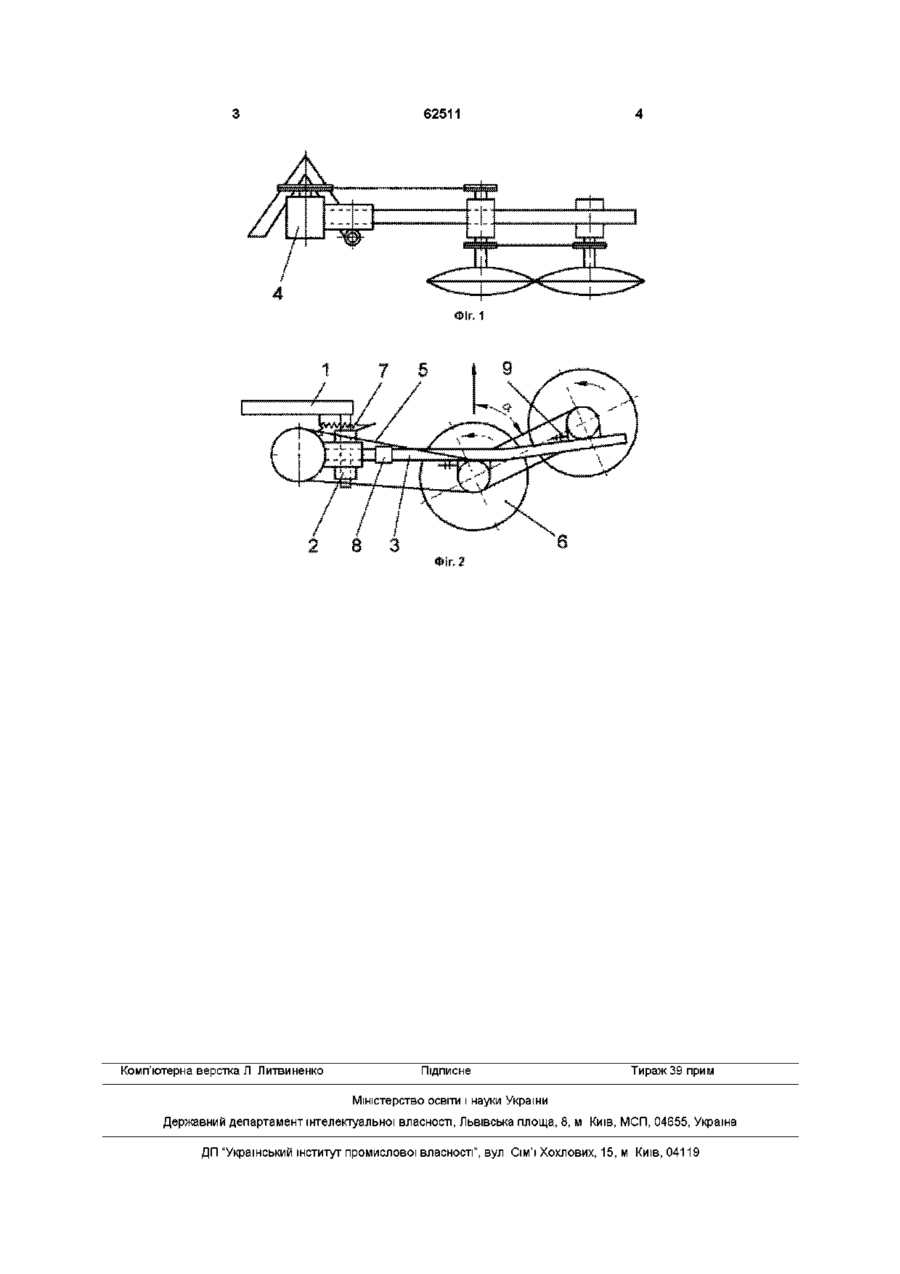

Косарка, яка включає навіску та пов'язану з нею через механізм копіювання поля консоль з встановленим на ній скошувальним апаратом, яка відрізняється тим, що механізм копіювання поверхні поля виконаний у вигляді кардана з рознесеними осями, одна з яких зв'язана з навіскою, а друга - з консоллю, на якій скошувальний апарат кріпиться під кутом до напрямку руху Косарка відноситься до галузі машинобудування і використовується для скошування рослин ВІДОМІ косарки "Косилка ротационная КРН-2,1 Люберецкий завод сельскохозяйственного машиностроения им Утхомского Москва РИО Мособлупрполиграфиздат -1982 -53с " включають навіску та пов'язану з нею через механізм копіювання поля консоль з встановленим на ній скошувальним апаратом Однак така косарка копіює поверхню поля тільки впоперек, в результаті чого підвищуються втрати врожаю Задача винаходу - зменшити втрати врожаю за рахунок додаткового подовжнього копіювання поверхні поля скошувальним апаратом Задача вирішується завдяки тому, що механізм копіювання поверхні поля виконаний у вигляді кардана з рознесеними осями, одна з яких зв'язана з навіскою, а друга - з консоллю, на якій скошувальний апарат кріпиться під кутом до напрямку руху Конструкція косарки ілюструється видами ззаду (фіг 1) та зверху (фіг 2) Косарка складається із навіски 1, якою аграгатується із енергозасобом До навіски 1 приєднується однією із рознесених осей, орієнтованих в напрямку руху косарки, кардан 2 Кардан 2 виконаний у вигляді з'єднаних втулок із рознесеними осями В другу втулку кардана 2 входить консоль З 3 одного боку консолі 3 закріплено редуктор 4 приводу 5, а з протилежного - ротаційний скошувальний апарат 6, який повернутий під кутом а до напрямку руху косарки Привід 5 косарки - клинопасовий з верхнім розташуванням Суміжні шківи клинопасових передач приводу 5 розташовано в одній площині Конструкція косарки включає також урівноважувальний механізм 7 регулювання тиску скошувального апарата 6 на поверхню поля та запобіжник 8 для відвернення скошувального апарата 6 назад при зустрічі з перепоною В МІСЦІ кріплення роторів скошувального апарата 5 встановлені механізми 9 натягування клинопасових передач При роботі косарка, з'єднана навіскою 1 та приводом 5 з енергозасобом, рухається вперед і ротори скошувального апарата 6 через редуктор 4 та клинопасовий привід 5 обертаються проти часової стрілки Завдяки тому, що скошувальний апарат 6 повернутий під кутом а до напрямку руху, скошені рослини передаються з ротора на ротор і складаються збоку косарки При нерівності поля скошувальний апарат 6 з консоллю 3, повертаючись в кардані 2 в поперечному та поздовжньому напрямках, копіює поверхню поля Величина тиску скошувального апарата на поверхню поля регулюється врівноважувальним механізмом 7 При зустрічі з перепоною скошувальний апарат повертається назад завдяки запобіжнику 8, після чого знову стає в робоче положення За необхідності клинопасові передачі натягуються механізмами 9 шляхом переміщення роторів скошувального апарата вздовж консолі З Завдяки такому виконанню косарки вдається копіювати поверхню поля в поперечному та поздовжньому напрямках, зменшуючи тим самим втрати врожаю Крім того вдається застосувати простий і надійний клинопасовий привід роторів скошувального апарата Рознесення осей кардана та виконання його у вигляді втулок спрощує конструкцію консолі, приводу та косарки вцілому ю (О 62511 Иг. 1 Комп'ютерна верстка Л Литвиненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
