Спосіб складання панелей

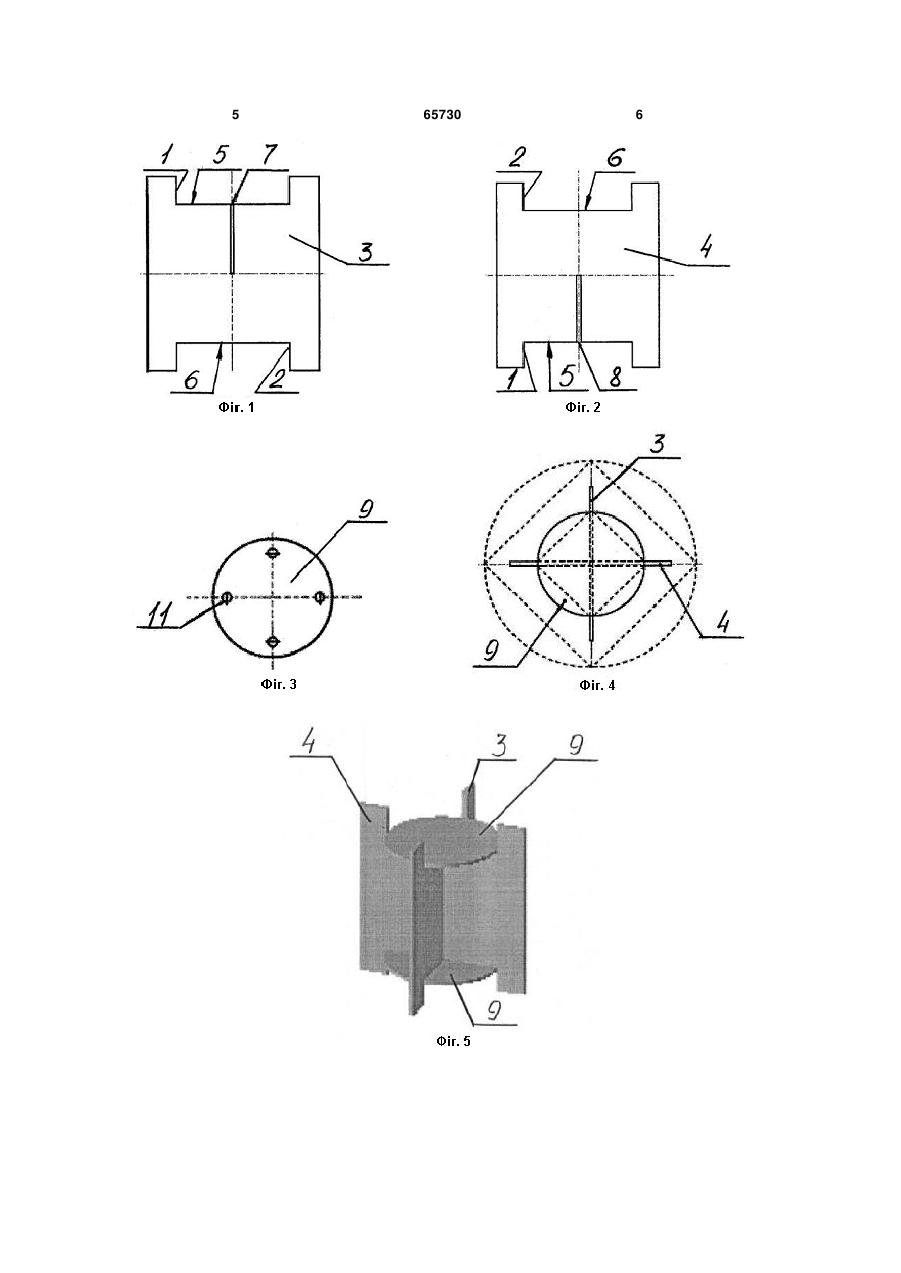

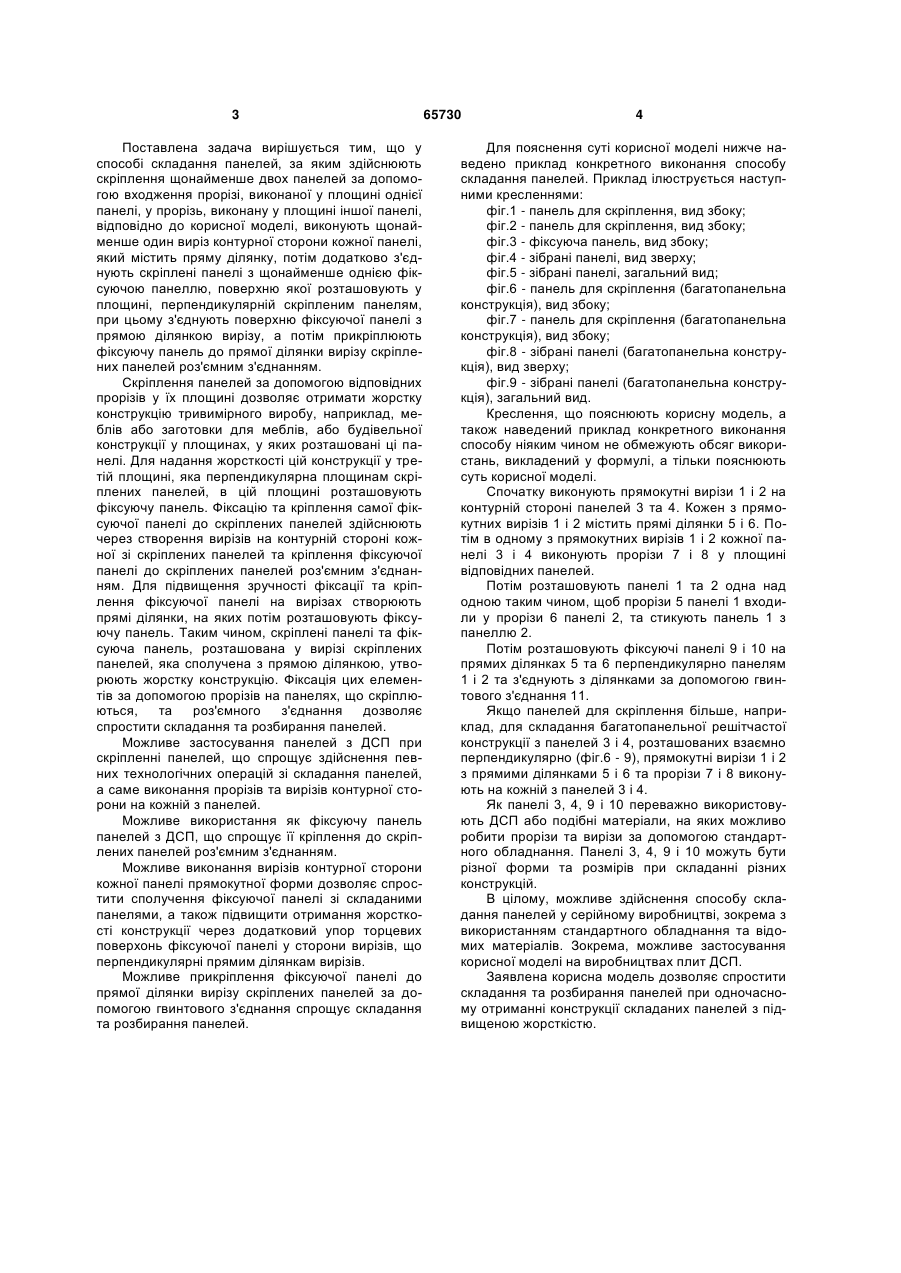

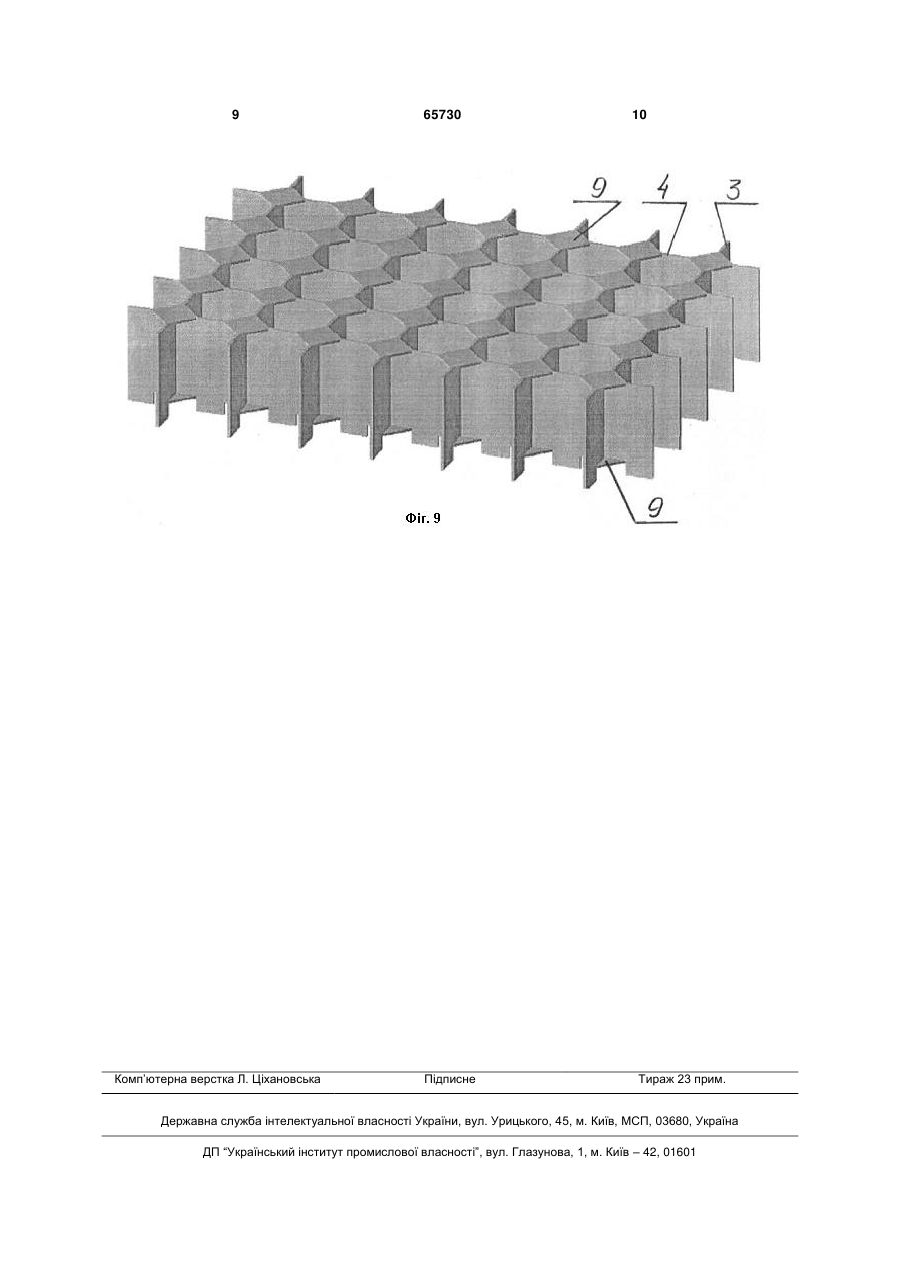

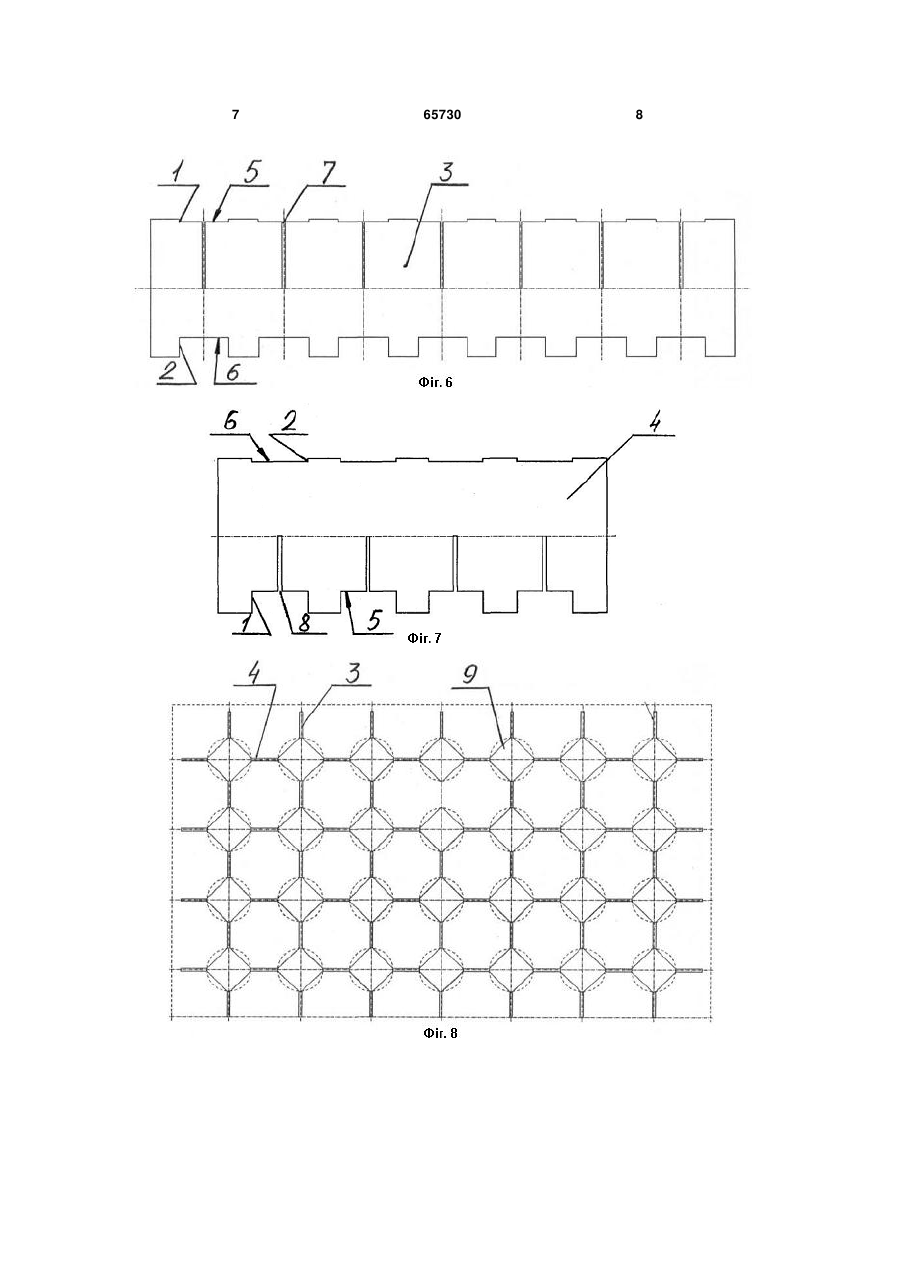

1. Спосіб складання панелей, за яким здійснюють скріплення щонайменше двох панелей за допомогою входження прорізі, виконаної у площині однієї панелі, у прорізь, виконану у площині іншої панелі, який відрізняється тим, що виконують щонайменше один виріз контурної сторони кожної панелі, який містить пряму ділянку, потім додатково з'єднують скріплені панелі з щонайменше однією фіксуючою панеллю, поверхню якої розташовують у площині, перпендикулярній скріпленим панелям, при цьому з'єднують поверхню фіксуючої U 2 (19) 1 3 Поставлена задача вирішується тим, що у способі складання панелей, за яким здійснюють скріплення щонайменше двох панелей за допомогою входження прорізі, виконаної у площині однієї панелі, у прорізь, виконану у площині іншої панелі, відповідно до корисної моделі, виконують щонайменше один виріз контурної сторони кожної панелі, який містить пряму ділянку, потім додатково з'єднують скріплені панелі з щонайменше однією фіксуючою панеллю, поверхню якої розташовують у площині, перпендикулярній скріпленим панелям, при цьому з'єднують поверхню фіксуючої панелі з прямою ділянкою вирізу, а потім прикріплюють фіксуючу панель до прямої ділянки вирізу скріплених панелей роз'ємним з'єднанням. Скріплення панелей за допомогою відповідних прорізів у їх площині дозволяє отримати жорстку конструкцію тривимірного виробу, наприклад, меблів або заготовки для меблів, або будівельної конструкції у площинах, у яких розташовані ці панелі. Для надання жорсткості цій конструкції у третій площині, яка перпендикулярна площинам скріплених панелей, в цій площині розташовують фіксуючу панель. Фіксацію та кріплення самої фіксуючої панелі до скріплених панелей здійснюють через створення вирізів на контурній стороні кожної зі скріплених панелей та кріплення фіксуючої панелі до скріплених панелей роз'ємним з'єднанням. Для підвищення зручності фіксації та кріплення фіксуючої панелі на вирізах створюють прямі ділянки, на яких потім розташовують фіксуючу панель. Таким чином, скріплені панелі та фіксуюча панель, розташована у вирізі скріплених панелей, яка сполучена з прямою ділянкою, утворюють жорстку конструкцію. Фіксація цих елементів за допомогою прорізів на панелях, що скріплюються, та роз'ємного з'єднання дозволяє спростити складання та розбирання панелей. Можливе застосування панелей з ДСП при скріпленні панелей, що спрощує здійснення певних технологічних операцій зі складання панелей, а саме виконання прорізів та вирізів контурної сторони на кожній з панелей. Можливе використання як фіксуючу панель панелей з ДСП, що спрощує її кріплення до скріплених панелей роз'ємним з'єднанням. Можливе виконання вирізів контурної сторони кожної панелі прямокутної форми дозволяє спростити сполучення фіксуючої панелі зі складаними панелями, а також підвищити отримання жорсткості конструкції через додатковий упор торцевих поверхонь фіксуючої панелі у сторони вирізів, що перпендикулярні прямим ділянкам вирізів. Можливе прикріплення фіксуючої панелі до прямої ділянки вирізу скріплених панелей за допомогою гвинтового з'єднання спрощує складання та розбирання панелей. 65730 4 Для пояснення суті корисної моделі нижче наведено приклад конкретного виконання способу складання панелей. Приклад ілюструється наступними кресленнями: фіг.1 - панель для скріплення, вид збоку; фіг.2 - панель для скріплення, вид збоку; фіг.3 - фіксуюча панель, вид збоку; фіг.4 - зібрані панелі, вид зверху; фіг.5 - зібрані панелі, загальний вид; фіг.6 - панель для скріплення (багатопанельна конструкція), вид збоку; фіг.7 - панель для скріплення (багатопанельна конструкція), вид збоку; фіг.8 - зібрані панелі (багатопанельна конструкція), вид зверху; фіг.9 - зібрані панелі (багатопанельна конструкція), загальний вид. Креслення, що пояснюють корисну модель, а також наведений приклад конкретного виконання способу ніяким чином не обмежують обсяг використань, викладений у формулі, а тільки пояснюють суть корисної моделі. Спочатку виконують прямокутні вирізи 1 і 2 на контурній стороні панелей 3 та 4. Кожен з прямокутних вирізів 1 і 2 містить прямі ділянки 5 і 6. Потім в одному з прямокутних вирізів 1 і 2 кожної панелі 3 і 4 виконують прорізи 7 і 8 у площині відповідних панелей. Потім розташовують панелі 1 та 2 одна над одною таким чином, щоб прорізи 5 панелі 1 входили у прорізи 6 панелі 2, та стикують панель 1 з панеллю 2. Потім розташовують фіксуючі панелі 9 і 10 на прямих ділянках 5 та 6 перпендикулярно панелям 1 і 2 та з'єднують з ділянками за допомогою гвинтового з'єднання 11. Якщо панелей для скріплення більше, наприклад, для складання багатопанельної решітчастої конструкції з панелей 3 і 4, розташованих взаємно перпендикулярно (фіг.6 - 9), прямокутні вирізи 1 і 2 з прямими ділянками 5 і 6 та прорізи 7 і 8 виконують на кожній з панелей 3 і 4. Як панелі 3, 4, 9 і 10 переважно використовують ДСП або подібні матеріали, на яких можливо робити прорізи та вирізи за допомогою стандартного обладнання. Панелі 3, 4, 9 і 10 можуть бути різної форми та розмірів при складанні різних конструкцій. В цілому, можливе здійснення способу складання панелей у серійному виробництві, зокрема з використанням стандартного обладнання та відомих матеріалів. Зокрема, можливе застосування корисної моделі на виробництвах плит ДСП. Заявлена корисна модель дозволяє спростити складання та розбирання панелей при одночасному отриманні конструкції складаних панелей з підвищеною жорсткістю. 5 65730 6 7 65730 8 9 Комп’ютерна верстка Л. Ціхановська 65730 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
