Санкабіна

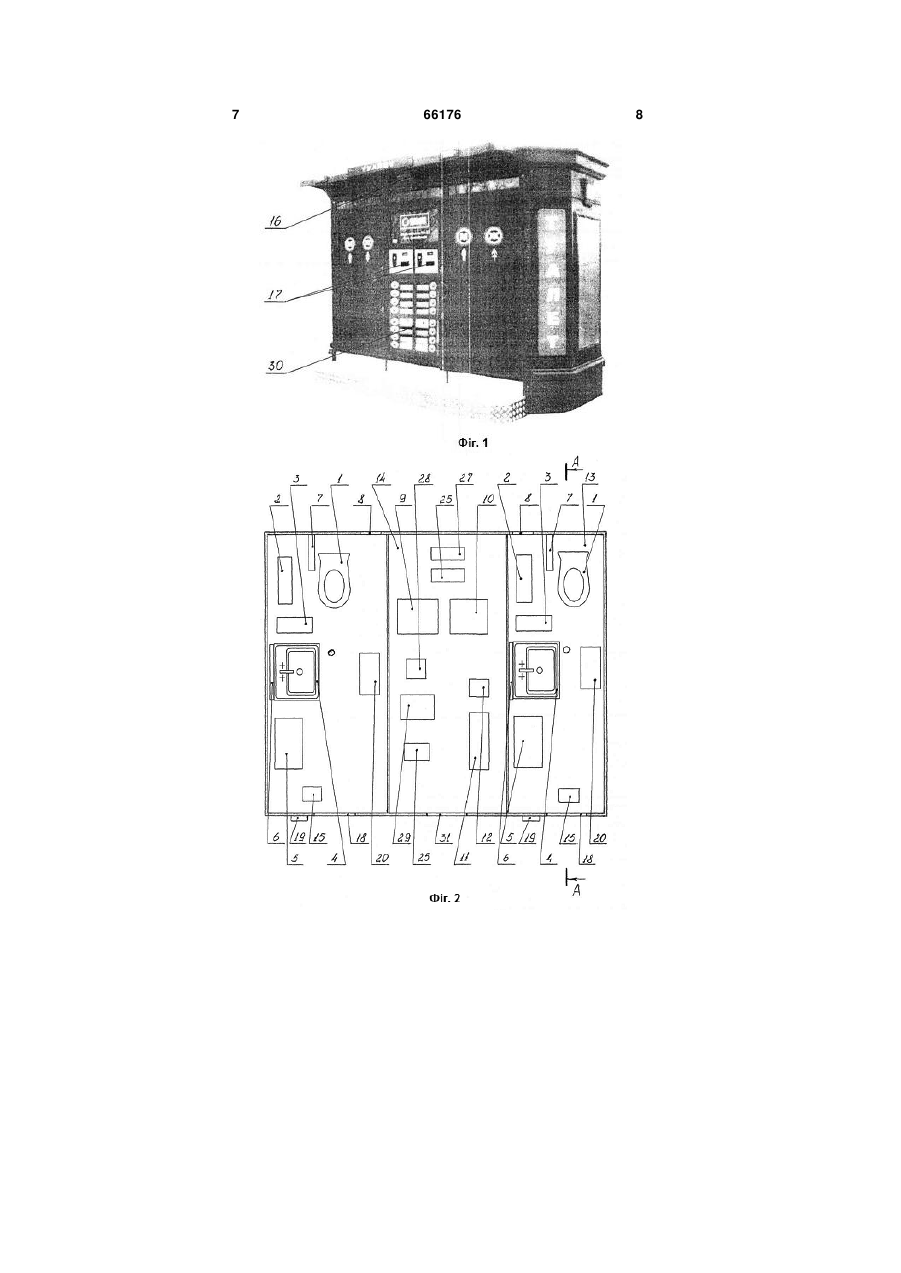

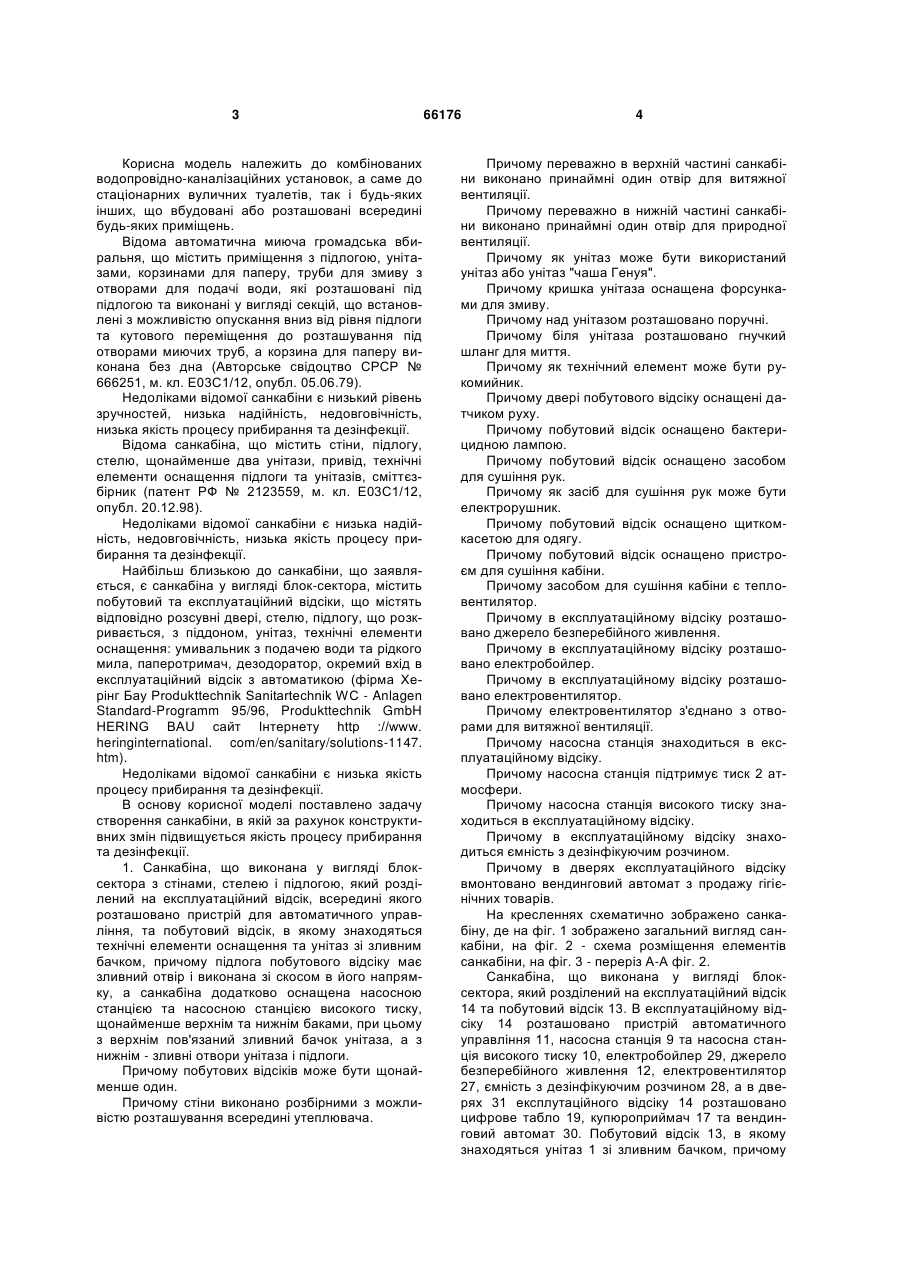

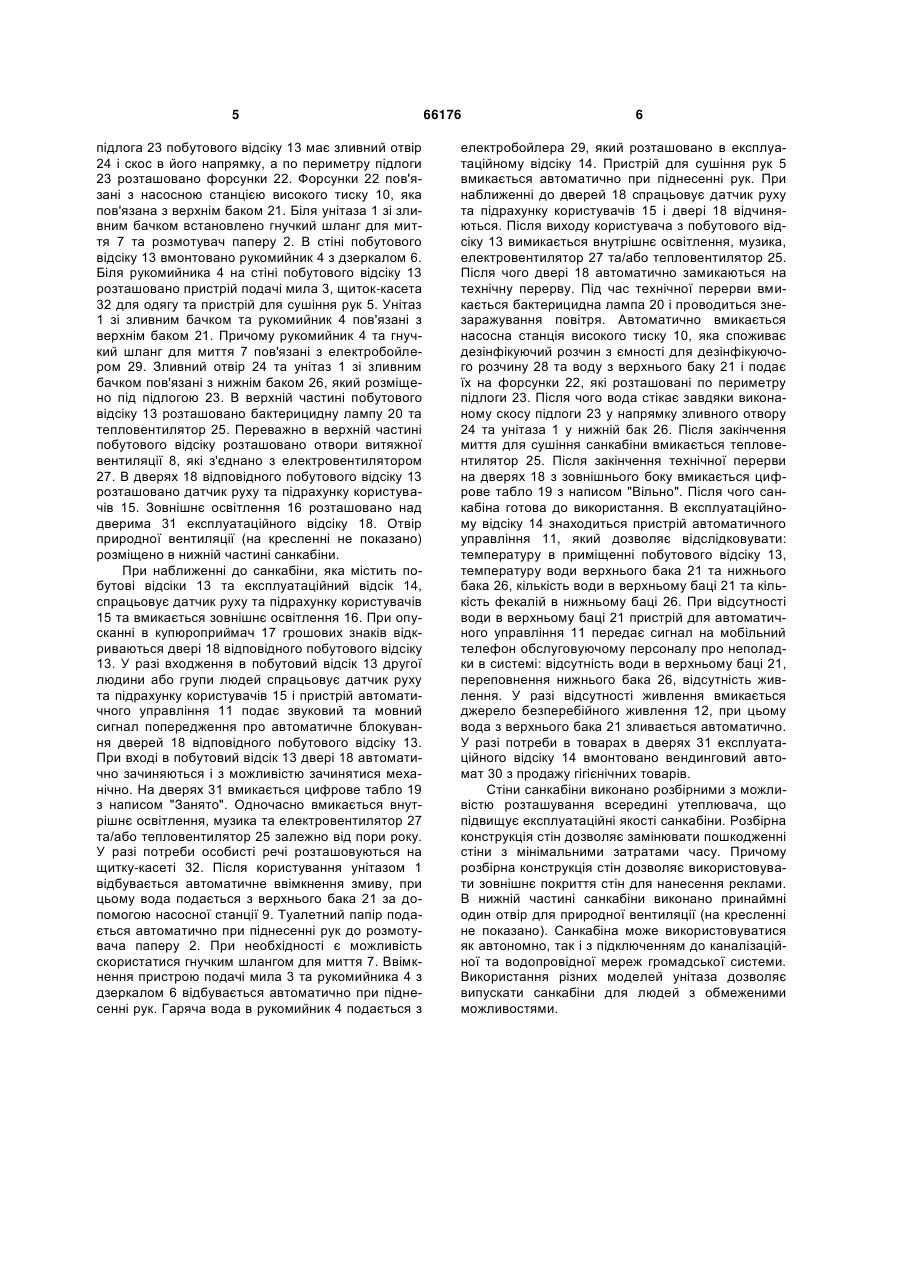

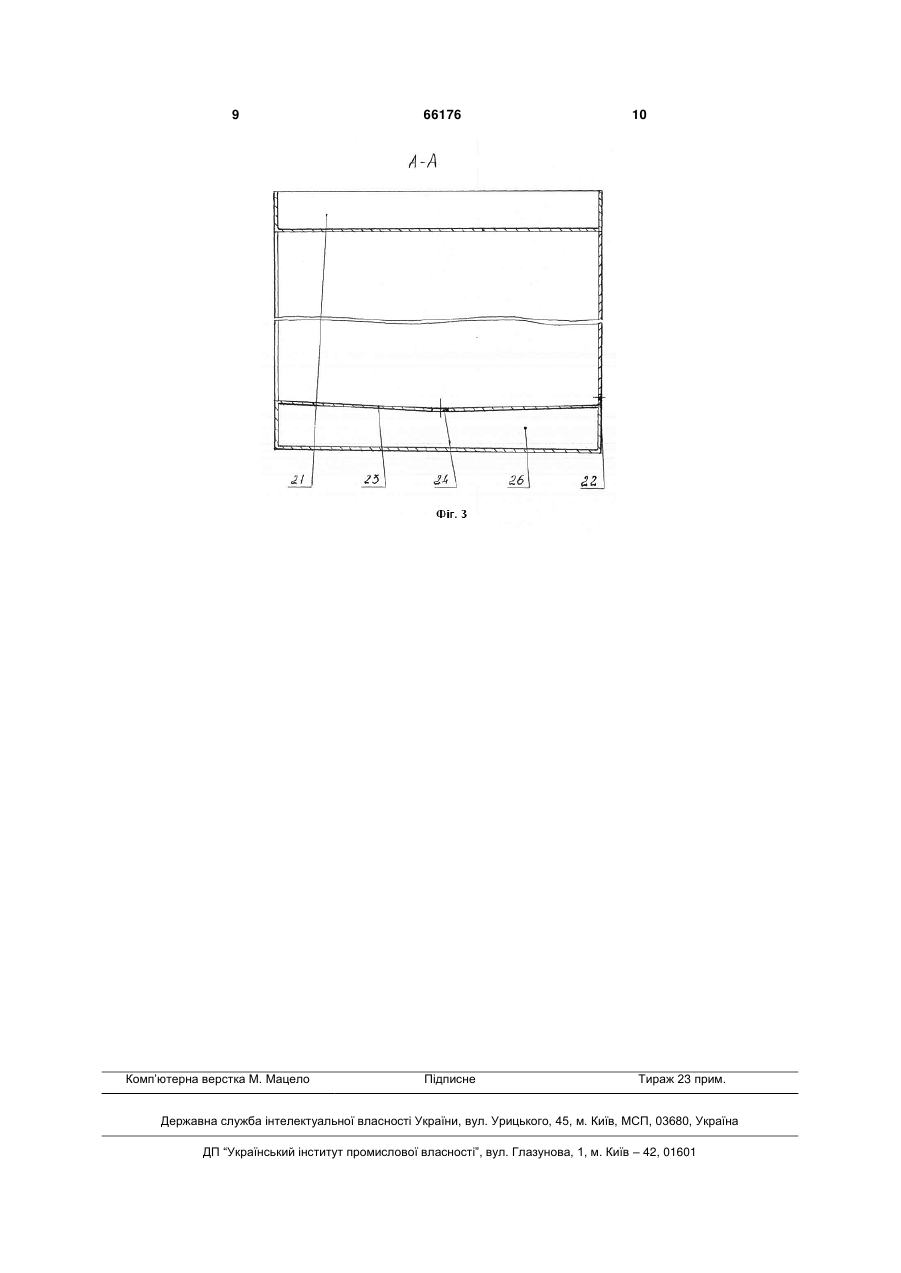

1. Санкабіна, що виконана у вигляді блоксектора з стінами, стелею і підлогою, який розділений на експлуатаційний відсік, всередині якого розташовано пристрій для автоматичного управління, та побутовий відсік, в якому знаходяться технічні елементи оснащення та унітаз зі зливним бачком, яка відрізняється тим, що підлога побутового відсіку має зливний отвір і виконана зі скосом в його напрямку, а санкабіна додатково оснащена насосною станцією та насосною станцією високого тиску, щонайменше верхнім та нижнім баками, при цьому з верхнім пов'язаний зливний бачок унітаза, а з нижнім - зливні отвори унітаза і підлоги. 2. Санкабіна за п. 1, яка відрізняється тим, що побутових відсіків може бути щонайменше один. 3. Санкабіна за п. 1, яка відрізняється тим, що стіни виконано розбірними з можливістю розташування всередині утеплювача. 4. Санкабіна за п. 1, яка відрізняється тим, що переважно в верхній частині санкабіни виконано принаймні один отвір для витяжної вентиляції. 5. Санкабіна за п. 1, яка відрізняється тим, що переважно в нижній частині санкабіни виконано принаймні один отвір для природної вентиляції. 6. Санкабіна за п. 1, яка відрізняється тим, що як унітаз може бути використаний унітаз або унітаз "чаша Генуя". 7. Санкабіна за п. 6, яка відрізняється тим, що кришка унітаза оснащена форсунками для змиву. 8. Санкабіна за п. 6, яка відрізняється тим, що над унітазом розташовано поручні. 9. Санкабіна за п. 6, яка відрізняється тим, що біля унітаза розташовано гнучкий шланг для миття. 10. Санкабіна за п. 1, яка відрізняється тим, що як технічний елемент може бути рукомийник. 11. Санкабіна за п. 1, яка відрізняється тим, що двері побутового відсіку оснащені датчиком руху. 2 (19) 1 3 Корисна модель належить до комбінованих водопровідно-каналізаційних установок, а саме до стаціонарних вуличних туалетів, так і будь-яких інших, що вбудовані або розташовані всередині будь-яких приміщень. Відома автоматична миюча громадська вбиральня, що містить приміщення з підлогою, унітазами, корзинами для паперу, труби для змиву з отворами для подачі води, які розташовані під підлогою та виконані у вигляді секцій, що встановлені з можливістю опускання вниз від рівня підлоги та кутового переміщення до розташування під отворами миючих труб, а корзина для паперу виконана без дна (Авторське свідоцтво СРСР № 666251, м. кл. Е03С1/12, опубл. 05.06.79). Недоліками відомої санкабіни є низький рівень зручностей, низька надійність, недовговічність, низька якість процесу прибирання та дезінфекції. Відома санкабіна, що містить стіни, підлогу, стелю, щонайменше два унітази, привід, технічні елементи оснащення підлоги та унітазів, сміттєзбірник (патент РФ № 2123559, м. кл. Е03С1/12, опубл. 20.12.98). Недоліками відомої санкабіни є низька надійність, недовговічність, низька якість процесу прибирання та дезінфекції. Найбільш близькою до санкабіни, що заявляється, є санкабіна у вигляді блок-сектора, містить побутовий та експлуатаційний відсіки, що містять відповідно розсувні двері, стелю, підлогу, що розкривається, з піддоном, унітаз, технічні елементи оснащення: умивальник з подачею води та рідкого мила, паперотримач, дезодоратор, окремий вхід в експлуатаційний відсік з автоматикою (фірма Херінг Бау Produkttechnik Sanitartechnik WC - Anlagen Standard-Programm 95/96, Produkttechnik GmbH HERING BAU сайт Інтернету http ://www. heringinternational. com/en/sanitary/solutions-1147. htm). Недоліками відомої санкабіни є низька якість процесу прибирання та дезінфекції. В основу корисної моделі поставлено задачу створення санкабіни, в якій за рахунок конструктивних змін підвищується якість процесу прибирання та дезінфекції. 1. Санкабіна, що виконана у вигляді блоксектора з стінами, стелею і підлогою, який розділений на експлуатаційний відсік, всередині якого розташовано пристрій для автоматичного управління, та побутовий відсік, в якому знаходяться технічні елементи оснащення та унітаз зі зливним бачком, причому підлога побутового відсіку має зливний отвір і виконана зі скосом в його напрямку, а санкабіна додатково оснащена насосною станцією та насосною станцією високого тиску, щонайменше верхнім та нижнім баками, при цьому з верхнім пов'язаний зливний бачок унітаза, а з нижнім - зливні отвори унітаза і підлоги. Причому побутових відсіків може бути щонайменше один. Причому стіни виконано розбірними з можливістю розташування всередині утеплювача. 66176 4 Причому переважно в верхній частині санкабіни виконано принаймні один отвір для витяжної вентиляції. Причому переважно в нижній частині санкабіни виконано принаймні один отвір для природної вентиляції. Причому як унітаз може бути використаний унітаз або унітаз "чаша Генуя". Причому кришка унітаза оснащена форсунками для змиву. Причому над унітазом розташовано поручні. Причому біля унітаза розташовано гнучкий шланг для миття. Причому як технічний елемент може бути рукомийник. Причому двері побутового відсіку оснащені датчиком руху. Причому побутовий відсік оснащено бактерицидною лампою. Причому побутовий відсік оснащено засобом для сушіння рук. Причому як засіб для сушіння рук може бути електрорушник. Причому побутовий відсік оснащено щиткомкасетою для одягу. Причому побутовий відсік оснащено пристроєм для сушіння кабіни. Причому засобом для сушіння кабіни є тепловентилятор. Причому в експлуатаційному відсіку розташовано джерело безперебійного живлення. Причому в експлуатаційному відсіку розташовано електробойлер. Причому в експлуатаційному відсіку розташовано електровентилятор. Причому електровентилятор з'єднано з отворами для витяжної вентиляції. Причому насосна станція знаходиться в експлуатаційному відсіку. Причому насосна станція підтримує тиск 2 атмосфери. Причому насосна станція високого тиску знаходиться в експлуатаційному відсіку. Причому в експлуатаційному відсіку знаходиться ємність з дезінфікуючим розчином. Причому в дверях експлуатаційного відсіку вмонтовано вендинговий автомат з продажу гігієнічних товарів. На кресленнях схематично зображено санкабіну, де на фіг. 1 зображено загальний вигляд санкабіни, на фіг. 2 - схема розміщення елементів санкабіни, на фіг. 3 - переріз А-А фіг. 2. Санкабіна, що виконана у вигляді блоксектора, який розділений на експлуатаційний відсік 14 та побутовий відсік 13. В експлуатаційному відсіку 14 розташовано пристрій автоматичного управління 11, насосна станція 9 та насосна станція високого тиску 10, електробойлер 29, джерело безперебійного живлення 12, електровентилятор 27, ємність з дезінфікуючим розчином 28, а в дверях 31 експлутаційного відсіку 14 розташовано цифрове табло 19, купюроприймач 17 та вендинговий автомат 30. Побутовий відсік 13, в якому знаходяться унітаз 1 зі зливним бачком, причому 5 підлога 23 побутового відсіку 13 має зливний отвір 24 і скос в його напрямку, а по периметру підлоги 23 розташовано форсунки 22. Форсунки 22 пов'язані з насосною станцією високого тиску 10, яка пов'язана з верхнім баком 21. Біля унітаза 1 зі зливним бачком встановлено гнучкий шланг для миття 7 та розмотувач паперу 2. В стіні побутового відсіку 13 вмонтовано рукомийник 4 з дзеркалом 6. Біля рукомийника 4 на стіні побутового відсіку 13 розташовано пристрій подачі мила 3, щиток-касета 32 для одягу та пристрій для сушіння рук 5. Унітаз 1 зі зливним бачком та рукомийник 4 пов'язані з верхнім баком 21. Причому рукомийник 4 та гнучкий шланг для миття 7 пов'язані з електробойлером 29. Зливний отвір 24 та унітаз 1 зі зливним бачком пов'язані з нижнім баком 26, який розміщено під підлогою 23. В верхній частині побутового відсіку 13 розташовано бактерицидну лампу 20 та тепловентилятор 25. Переважно в верхній частині побутового відсіку розташовано отвори витяжної вентиляції 8, які з'єднано з електровентилятором 27. В дверях 18 відповідного побутового відсіку 13 розташовано датчик руху та підрахунку користувачів 15. Зовнішнє освітлення 16 розташовано над дверима 31 експлуатаційного відсіку 18. Отвір природної вентиляції (на кресленні не показано) розміщено в нижній частині санкабіни. При наближенні до санкабіни, яка містить побутові відсіки 13 та експлуатаційний відсік 14, спрацьовує датчик руху та підрахунку користувачів 15 та вмикається зовнішнє освітлення 16. При опусканні в купюроприймач 17 грошових знаків відкриваються двері 18 відповідного побутового відсіку 13. У разі входження в побутовий відсік 13 другої людини або групи людей спрацьовує датчик руху та підрахунку користувачів 15 і пристрій автоматичного управління 11 подає звуковий та мовний сигнал попередження про автоматичне блокування дверей 18 відповідного побутового відсіку 13. При вході в побутовий відсік 13 двері 18 автоматично зачиняються і з можливістю зачинятися механічно. На дверях 31 вмикається цифрове табло 19 з написом "Занято". Одночасно вмикається внутрішнє освітлення, музика та електровентилятор 27 та/або тепловентилятор 25 залежно від пори року. У разі потреби особисті речі розташовуються на щитку-касеті 32. Після користування унітазом 1 відбувається автоматичне ввімкнення змиву, при цьому вода подається з верхнього бака 21 за допомогою насосної станції 9. Туалетний папір подається автоматично при піднесенні рук до розмотувача паперу 2.При необхідності є можливість скористатися гнучким шлангом для миття 7. Ввімкнення пристрою подачі мила 3 та рукомийника 4 з дзеркалом 6 відбувається автоматично при піднесенні рук. Гаряча вода в рукомийник 4 подається з 66176 6 електробойлера 29, який розташовано в експлуатаційному відсіку 14. Пристрій для сушіння рук 5 вмикається автоматично при піднесенні рук. При наближенні до дверей 18 спрацьовує датчик руху та підрахунку користувачів 15 і двері 18 відчиняються. Після виходу користувача з побутового відсіку 13 вимикається внутрішнє освітлення, музика, електровентилятор 27 та/або тепловентилятор 25. Після чого двері 18 автоматично замикаються на технічну перерву. Під час технічної перерви вмикається бактерицидна лампа 20 і проводиться знезаражування повітря. Автоматично вмикається насосна станція високого тиску 10, яка споживає дезінфікуючий розчин з ємності для дезінфікуючого розчину 28 та воду з верхнього баку 21 і подає їх на форсунки 22, які розташовані по периметру підлоги 23. Після чого вода стікає завдяки виконаному скосу підлоги 23 у напрямку зливного отвору 24 та унітаза 1 у нижній бак 26. Після закінчення миття для сушіння санкабіни вмикається тепловентилятор 25. Після закінчення технічної перерви на дверях 18 з зовнішнього боку вмикається цифрове табло 19 з написом "Вільно". Після чого санкабіна готова до використання. В експлуатаційному відсіку 14 знаходиться пристрій автоматичного управління 11, який дозволяє відслідковувати: температуру в приміщенні побутового відсіку 13, температуру води верхнього бака 21 та нижнього бака 26, кількість води в верхньому баці 21 та кількість фекалій в нижньому баці 26. При відсутності води в верхньому баці 21 пристрій для автоматичного управління 11 передає сигнал на мобільний телефон обслуговуючому персоналу про неполадки в системі: відсутність води в верхньому баці 21, переповнення нижнього бака 26, відсутність живлення. У разі відсутності живлення вмикається джерело безперебійного живлення 12, при цьому вода з верхнього бака 21 зливається автоматично. У разі потреби в товарах в дверях 31 експлуатаційного відсіку 14 вмонтовано вендинговий автомат 30 з продажу гігієнічних товарів. Стіни санкабіни виконано розбірними з можливістю розташування всередині утеплювача, що підвищує експлуатаційні якості санкабіни. Розбірна конструкція стін дозволяє замінювати пошкодженні стіни з мінімальними затратами часу. Причому розбірна конструкція стін дозволяє використовувати зовнішнє покриття стін для нанесення реклами. В нижній частині санкабіни виконано принаймні один отвір для природної вентиляції (на кресленні не показано). Санкабіна може використовуватися як автономно, так і з підключенням до каналізаційної та водопровідної мереж громадської системи. Використання різних моделей унітаза дозволяє випускати санкабіни для людей з обмеженими можливостями. 7 66176 8 9 Комп’ютерна верстка М. Мацело 66176 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
