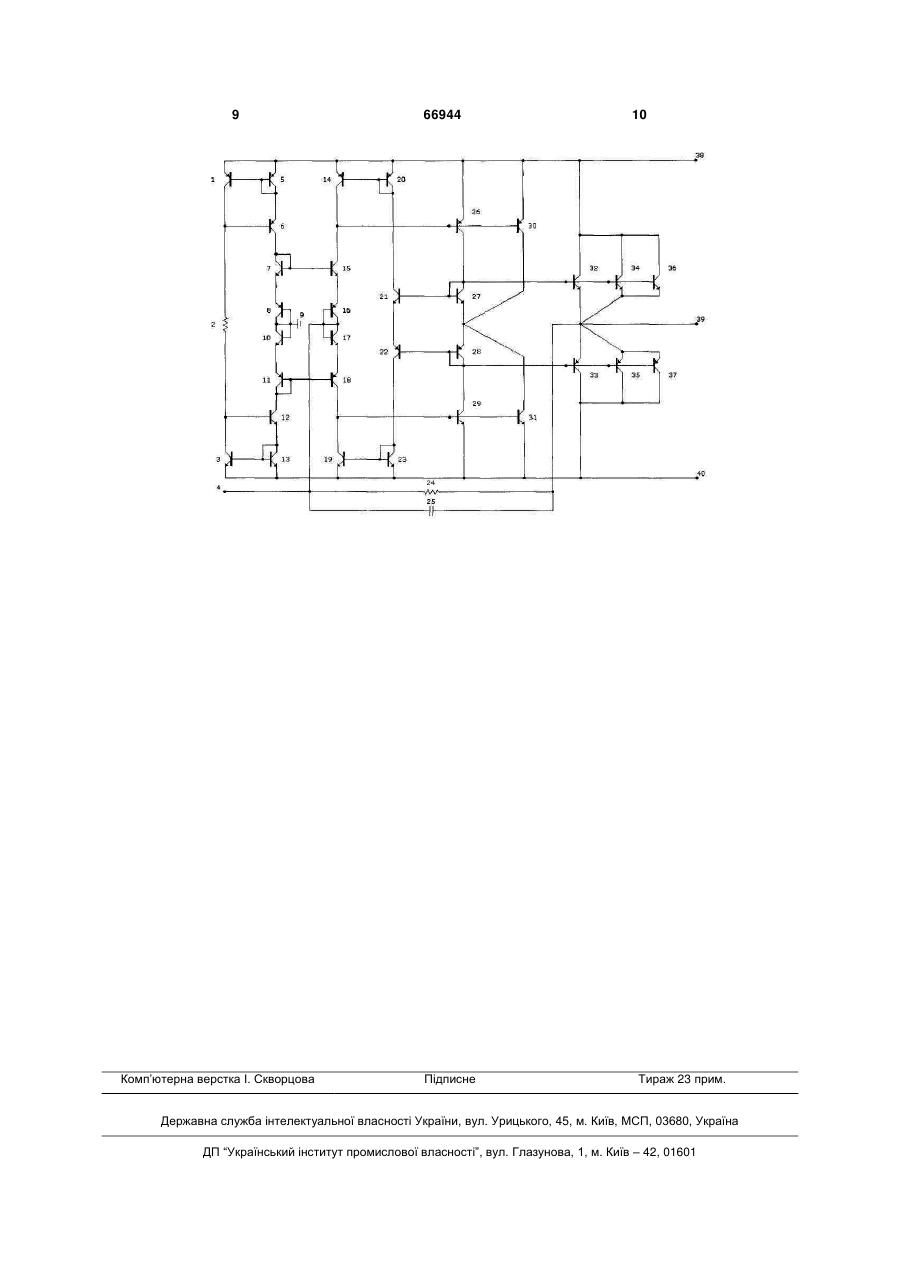

Двотактний симетричний підсилювач струму

Двотактний симетричний підсилювач струму, який містить резистор, резистор зворотного зв'язку, коригуючий конденсатор, шини додатного та від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, двадцять вісім біполярних транзисторів, причому вхідну шину з'єднано з першими виводами резистора зворотного зв'язку та коригуючого конденсатора, а також з емітерами дев'ятого і десятого транзисторів, бази дев'ятого і десятого транзисторів з'єднано з базами та колекторами п'ятого і шостого транзисторів відповідно, а також з колекторами третього і четвертого транзисторів відповідно, емітери п'ятого і шостого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази третього і четвертого транзисторів з'єднано з колекторами першого і другого транзисторів відповідно, а також з першим і другим виводами резистора відповідно, емітери третього і четвертого транзисторів з'єднано з базами та колекторами дев'ятнадцятого і двадцятого транзисторів відповідно, а також з базами першого і другого транзисторів відповідно, колектори дев'ятого і десятого транзисторів з'єднано з базами п'ятнадцятого, двадцять сьомого і шістнадцятого, двадцять восьмого транзисторів відповідно, а також колекторами сьомого і восьмого транзисторів відповідно, бази сьомого і восьмого транзисторів з'єднано з базами та колекторами одинадцятого і дванадцятого транзисторів відповідно, а також з колекторами тринадцятого і чотирнадцятого транзисторів відповідно, емітери тринадцятого і чотир U 2 (19) 1 3 66944 4 Відомий підсилювач постійного струму (Патент нульового потенціалу, двадцять вісім біполярних України № 11301,H03F3/26,G05B1/00, бюл. № транзисторів, причому вхідну шину з'єднано з пе12,2005 р.), який містить чотири резистори, резисршими виводами резистора зворотного зв'язку та тор зворотного зв'язку, шини додатного і від'ємнокоригуючого конденсатора, а також з емітерами го живлення, вхідну і вихідну шини, шину нульоводев'ятого і десятого транзисторів, бази дев'ятого і го потенціалу, двадцять шість транзисторів, десятого транзисторів з'єднано з базами та колекпричому вхідну шину з'єднано з першими виводаторами п'ятого і шостого транзисторів відповідно, ми резистора зворотного зв'язку та коригуючого а також з колекторами третього і четвертого транконденсатора, а також з емітерами дев'ятого і дезисторів відповідно, емітери п'ятого і шостого трасятого транзисторів, бази дев'ятого і десятого транзисторів об'єднано та з'єднано з шиною нульовонзисторів з'єднано з базами та колекторами п'ятого потенціалу, бази третього і четвертого го і шостого транзисторів відповідно, а також з транзисторів з'єднано з колекторами першого і колекторами третього і четвертого транзисторів другого транзисторів відповідно, а також з першим відповідно, емітери п'ятого і шостого транзисторів і другим виводами резистора відповідно, емітери об'єднано та з'єднано з шиною нульового потенцітретього і четвертого транзисторів з'єднано з баалу, бази третього і четвертого транзисторів з'єдзами та колекторами дев'ятнадцятого і двадцятого нано з базами та колекторами першого і другого транзисторів відповідно, а також з базами першого транзисторів відповідно, а також з першим і другим і другого транзисторів відповідно, колектори дев'явиводами першого резистора відповідно, колектотого і десятого транзисторів з'єднано з базами ри дев'ятого і десятого транзисторів з'єднано з п'ятнадцятого, двадцять сьомого і шістнадцятого, базами п'ятнадцятого і шістнадцятого транзисторів двадцять восьмого транзисторів відповідно, а тавідповідно, а також колекторами сьомого і восьмокож колекторами сьомого і восьмого транзисторів го транзисторів відповідно, бази сьомого і восьмовідповідно, бази сьомого і восьмого транзисторів го транзисторів з'єднано з базами та колекторами з'єднано з базами та колекторами одинадцятого і одинадцятого і дванадцятого транзисторів відповідванадцятого транзисторів відповідно, а також з дно, а також з колекторами тринадцятого і чотирколекторами тринадцятого і чотирнадцятого траннадцятого транзисторів відповідно, а також з перзисторів відповідно, емітери тринадцятого і чотиршими виводами другого і третього резисторів надцятого транзисторів об'єднано, бази тринадцявідповідно, емітери тринадцятого і чотирнадцятого того і чотирнадцятого транзисторів з'єднано з транзисторів об'єднано, бази тринадцятого і чобазами та колекторами сімнадцятого і вісімнадцятирнадцятого транзисторів з'єднано з базами та того транзисторів відповідно, а також з колектораколекторами сімнадцятого і вісімнадцятого транми п'ятнадцятого і шістнадцятого транзисторів зисторів відповідно, а також з колекторами п'ятнавідповідно, а також з базами двадцять першого, дцятого і шістнадцятого транзисторів відповідно, а двадцять третього, двадцять п'ятого та двадцять також з базами двадцять першого, двадцять тредругого, двадцять четвертого, двадцять шостого тього, двадцять п'ятого та двадцять другого, дватранзисторів відповідно, емітери сімнадцятого і дцять четвертого, двадцять шостого транзисторів вісімнадцятого та колектори двадцять сьомого і відповідно, емітери сімнадцятого і вісімнадцятого двадцять восьмого транзисторів об'єднано, емітетранзисторів об'єднано, емітери п'ятнадцятого і ри першого, сьомого, одинадцятого, п'ятнадцятого, шістнадцятого транзисторів з'єднано з базами та дев'ятнадцятого, двадцять сьомого та колектори колекторами дев'ятнадцятого і двадцятого транзидвадцять першого, двадцять третього, двадцять сторів відповідно, а також з другими виводами п'ятого транзисторів з'єднано з шиною додатного другого і третього резисторів відповідно, емітери живлення, емітери другого, восьмого, дванадцятопершого, сьомого, одинадцятого, дев'ятнадцятого го, шістнадцятого, двадцятого, двадцять восьмого та колектори двадцять першого, двадцять третьота колектори двадцять другого, двадцять четверго, двадцять п'ятого транзисторів з'єднано з шитого, двадцять шостого транзисторів з'єднано з ною додатного живлення, емітери другого, восьмошиною від'ємного живлення, емітери двадцять го, дванадцятого, двадцятого та колектори першого, двадцять другого, двадцять третього, двадцять другого, двадцять четвертого, двадцять двадцять четвертого, двадцять п'ятого, двадцять шостого транзисторів з'єднано з шиною від'ємного шостого транзисторів об'єднано та з'єднано з друживлення, емітери двадцять першого, двадцять гими виводами резистора зворотного зв'язку та другого, двадцять третього, двадцять четвертого, коригуючого конденсатора, а також з вихідною двадцять п'ятого, двадцять шостого транзисторів шиною. об'єднано та з'єднано з другими виводами резисНедоліком найближчого аналога є низька точтора зворотного зв'язку та коригуючого конденсаність роботи схеми, що обмежує галузь використора, а також з шиною нульового потенціалу через тання пристрою. четвертий резистор та вихідною шиною. В основу корисної моделі поставлено задачу Недоліком аналога є низька точність роботи створення двотактного симетричного підсилювача схеми, що обмежує галузь використання приструму, в якому за рахунок введення нових елестрою. ментів та зв'язків між ними підвищується точність За найближчий аналог вибрано двотактний роботи схеми, це розширює галузь використання симетричний підсилювач струму (Патент України корисної моделі у різноманітних пристроях імпуль№ 50845,H03F3/26,G05B1/00, бюл. № 12,2010p.), сної та обчислювальної техніки, автоматики тощо. який містить резистор, резистор зворотного зв'язПоставлена задача вирішується тим, що у ку, коригуючий конденсатор, шини додатного та двотактний симетричний підсилювач струму, який від'ємного живлення, вхідну і вихідну шини, шину містить резистор, резистор зворотного зв'язку, 5 66944 6 коригуючий конденсатор, шини додатного та від'єтранзисторів з'єднано з емітерами дев'ятого і демного живлення, вхідну і вихідну шини, шину нусятого транзисторів відповідно. льового потенціалу, двадцять вісім біполярних На кресленні представлено принципову схему транзисторів, причому вхідну шину з'єднано з педвотактного симетричного підсилювача струму. ршими виводами резистора зворотного зв'язку та Пристрій містить вхідну шину 4, яку з'єднано з коригуючого конденсатора, а також з емітерами базами та колекторами тридцять першого 16 і дев'ятого і десятого транзисторів, бази дев'ятого і тридцять другого 17 транзисторів відповідно, а десятого транзисторів з'єднано з базами та колектакож з першими виводами резистора зворотного торами п'ятого і шостого транзисторів відповідно, зв'язку 24 та коригуючого конденсатора 25, емітеа також з колекторами третього і четвертого транри тридцять першого 16 і тридцять другого 17 тразисторів відповідно, емітери п'ятого і шостого транзисторів з'єднано з емітерами дев'ятого 15 і десянзисторів об'єднано та з'єднано з шиною нульовотого 18 транзисторів відповідно, бази дев'ятого 15 і го потенціалу, бази третього і четвертого десятого 18 транзисторів з'єднано з базами та транзисторів з'єднано з колекторами першого і колекторами п'ятого 7 і шостого 11 транзисторів другого транзисторів відповідно, а також з першим відповідно, а також з колекторами третього 6 і четі другим виводами резистора відповідно, емітери вертого 12 транзисторів відповідно, емітери п'ятотретього і четвертого транзисторів з'єднано з баго і шостого транзисторів з'єднано з емітерами зами та колекторами дев'ятнадцятого і двадцятого двадцять дев'ятого 8 і тридцятого 10 транзисторів, транзисторів відповідно, а також з базами першого бази та колектори двадцять дев'ятого 8 і тридцятоі другого транзисторів відповідно, колектори дев'яго 10 транзисторів об'єднано та з'єднано з шиною того і десятого транзисторів з'єднано з базами нульового потенціалу 9, бази третього 6 і четверп'ятнадцятого, двадцять сьомого і шістнадцятого, того 12 транзисторів з'єднано з колекторами пердвадцять восьмого транзисторів відповідно, а ташого 1 і другого 3 транзисторів відповідно, а також кож колекторами сьомого і восьмого транзисторів з першим і другим виводами резистора 2 відповідвідповідно, бази сьомого і восьмого транзисторів но, емітери третього 6 і четвертого 12 транзисторів з'єднано з базами та колекторами одинадцятого і з'єднано з базами та колекторами дев'ятнадцятого дванадцятого транзисторів відповідно, а також з 5 і двадцятого 13 транзисторів відповідно, а також колекторами тринадцятого і чотирнадцятого транз базами першого 1 і другого 3 транзисторів відпозисторів відповідно, емітери тринадцятого і чотирвідно, колектори дев'ятого 15 і десятого 18 транзинадцятого транзисторів об'єднано, бази тринадцясторів з'єднано з базами п'ятнадцятого 26, дватого і чотирнадцятого транзисторів з'єднано з дцять сьомого 30 і шістнадцятого 29, двадцять базами та колекторами сімнадцятого і вісімнадцявосьмого 31 транзисторів відповідно, а також котого транзисторів відповідно, а також з колекторалекторами сьомого 14 і восьмого 19 транзисторів ми п'ятнадцятого і шістнадцятого транзисторів відповідно, бази сьомого 14 і восьмого 19 транзисвідповідно, а також з базами двадцять першого, торів з'єднано з базами та колекторами одинадцядвадцять третього, двадцять п'ятого та двадцять того 20 і дванадцятого 23 транзисторів відповідно, другого, двадцять четвертого, двадцять шостого а також з колекторами тринадцятого 21 і чотирнатранзисторів відповідно, емітери сімнадцятого і дцятого 22 транзисторів відповідно, емітери тривісімнадцятого та колектори двадцять сьомого і надцятого 21 і чотирнадцятого 22 транзисторів двадцять восьмого транзисторів об'єднано, емітеоб'єднано, бази тринадцятого 21 і чотирнадцятого ри першого, сьомого, одинадцятого, п'ятнадцятого, 22 транзисторів з'єднано з базами та колекторами дев'ятнадцятого, двадцять сьомого та колектори сімнадцятого 27 і вісімнадцятого 28 транзисторів двадцять першого, двадцять третього, двадцять відповідно, а також з колекторами п'ятнадцятого п'ятого транзисторів з'єднано з шиною додатного 26 і шістнадцятого 29 транзисторів відповідно, а живлення, емітери другого, восьмого, дванадцятотакож з базами двадцять першого 32, двадцять го, шістнадцятого, двадцятого, двадцять восьмого третього 34, двадцять п'ятого 36 та двадцять друта колектори двадцять другого, двадцять четвергого 33, двадцять четвертого 35, двадцять шостого того, двадцять шостого транзисторів з'єднано з 37 транзисторів відповідно, емітери сімнадцятого шиною від'ємного живлення, емітери двадцять 27 і вісімнадцятого 28 та колектори двадцять сьопершого, двадцять другого, двадцять третього, мого 30 і двадцять восьмого 31 транзисторів об'єдвадцять четвертого, двадцять п'ятого, двадцять днано, емітери першого 1, сьомого 14, одинадцяшостого транзисторів об'єднано та з'єднано з друтого 20, п'ятнадцятого 26, дев'ятнадцятого 5, гими виводами резистора зворотного зв'язку та двадцять сьомого 30 та колектори двадцять перкоригуючого конденсатора, а також з вихідною шого 32, двадцять третього 34, двадцять п'ятого шиною, введено двадцять дев'ятий, тридцятий, 36 транзисторів з'єднано з шиною додатного живтридцять перший, тридцять другий транзистори, лення 38, емітери другого 3, восьмого 19, дванадпричому бази та колектори двадцять дев'ятого і цятого 23, шістнадцятого 29, двадцятого 13, дватридцятого транзисторів об'єднано та з'єднано з дцять восьмого 31 та колектори двадцять другого шиною нульового потенціалу, емітери двадцять 33, двадцять четвертого 35, двадцять шостого 37 дев'ятого і тридцятого транзисторів з'єднано з емітранзисторів з'єднано з шиною від'ємного живлентерами п'ятого і шостого транзисторів відповідно, ня 40, емітери двадцять 32 першого, двадцять бази та колектори тридцять першого і тридцять другого 33, двадцять третього 34, двадцять четведругого транзисторів об'єднано та з'єднано з вхідртого 35, двадцять п'ятого 36, двадцять шостого ною шиною та першими виводами резистора зво37 транзисторів об'єднано та з'єднано з другими ротного зв'язку та коригуючого конденсатора, емівиводами резистора зворотного зв'язку 24 та коритери тридцять першого і тридцять другого 7 66944 8 гуючого конденсатора 25, а також з вихідною шитенціал точки об'єднання емітерів сімнадцятого 27 ною 39. і вісімнадцятого 28 та колекторів двадцять сьомого Пристрій працює таким чином. 30 і двадцять восьмого 31 транзисторів збільшуЯкщо вхідний струм втікає на вхідну шину 4, то ється. Точка об'єднання емітерів двадцять першотридцять другий 17 та десятий 18 транзистори го 32, двадцять другого 33, двадцять третього 34, привідкриваються, а тридцять перший 16 та дев'ядвадцять четвертого 35, двадцять п'ятого 36, дватий 15 транзистори призакриваються. При цьому дцять шостого 37 транзисторів та вихідної шини 39 колекторний струм тридцять другого 17 та десятовідслідковує потенціал точки об'єднання емітерів го 18 транзисторів збільшується, а тридцять персімнадцятого 27, вісімнадцятого 28 та колекторів шого 16 та дев'ятого 15 транзисторів зменшується, двадцять сьомого 30, двадцять восьмого 31 транщо у свою чергу призводить до збільшення базозисторів, що також збільшується і прямує до +Uж. вих струмів шістнадцятого 29 і двадцять восьмого Перший 2 резистор та перший 1, другий 3, 31 транзисторів та зменшення базових струмів третій 6, четвертий 12, п'ятий 7, шостий 11, дев'ятп'ятнадцятого 26 транзистора і двадцять сьомого надцятий 5, двадцятий 13, двадцять дев'ятий 8, 30 транзистора. Це призводить до привідкривання тридцятий 10 транзистори утворюють схему зашістнадцятого 29 і двадцять восьмого 31 транзисдання режиму по постійному струму каскадів схеторів та призакривання п'ятнадцятого 26 і двадцями. ть сьомого 30 транзисторів. При цьому потенціал Підвищення точності роботи схеми забезпечуточки об'єднання емітерів сімнадцятого 27 і вісімється за рахунок введення у схему тридцять пернадцятого 28 та колекторів двадцять сьомого 30 і шого 16 і тридцять другого 17 транзисторів, що двадцять восьмого 31 транзисторів зменшується. разом з п'ятим 7, шостим 9, дев'ятим 13, десятим Точка об'єднання емітерів двадцять першого 32, 14 транзисторами утворюють вхідний комплемендвадцять другого 33, двадцять третього 34, дватарний каскад. дцять четвертого 35, двадцять п'ятого 36, двадцяТринадцятий 21, чотирнадцятий 22, сімнадцять шостого 37 транзисторів та вихідної шини 39 тий 27, вісімнадцятий 28 транзистори утворюють відслідковує потенціал точки об'єднання емітерів двонаправлений відбивач струму, що в поєднанні сімнадцятого 27, вісімнадцятого 28 та колекторів із компенсаторами струму, які побудовано на сьодвадцять сьомого 30, двадцять восьмого 31 транмому 14, одинадцятому 20 та восьмому 19, дваназисторів, що також зменшується і прямує до -Uж дцятому 23 транзисторах відповідно, задають роЯкщо вхідний струм витікає з вхідної шини 4, бочі точки для проміжних підсилювальних то тридцять другий 17 та десятий 18 транзистори каскадів, які побудовані на п'ятнадцятому 26, двапризакриваються, а тридцять перший 16 та дев'ядцять сьомому 30 та шістнадцятому 29, двадцять тий 15 транзистори привідкриваються. При цьому восьмому 31 транзисторах відповідно. колекторний струм тридцять другого 17 та десятоСімнадцятий 27, вісімнадцятий 28, двадцять го 18 транзисторів зменшується, а тридцять перперший 32, двадцять другий 33, двадцять третій шого 16 та дев'ятого 15 транзисторів збільшуєть34, двадцять четвертий 35, двадцять п'ятий 36, ся, що у свою чергу призводить до зменшення двадцять шостий 37 транзистори утворюють двобазових струмів шістнадцятого 29 і двадцять вотактний вихідний підсилювальний каскад. сьмого 31 транзисторів та збільшення базових Резистор зворотного зв'язку 24 задає коефіціструмів п'ятнадцятого 26 транзистора і двадцять єнт підсилення схеми. Коригуючий конденсатор 25 сьомого 30 транзистора. Це призводить до призакоригує АЧХ та запобігає генерації схеми. кривання шістнадцятого 29 і двадцять восьмого 31 Шини додатного 38 і від'ємного 40 живлення, а транзисторів та привідкривання п'ятнадцятого 26 і також шина нульового потенціалу 8 задають надвадцять сьомого 30 транзисторів. При цьому попруги живлення для каскадів схеми. 9 Комп’ютерна верстка І. Скворцова 66944 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
