Гідравлічний механізм ударної дії

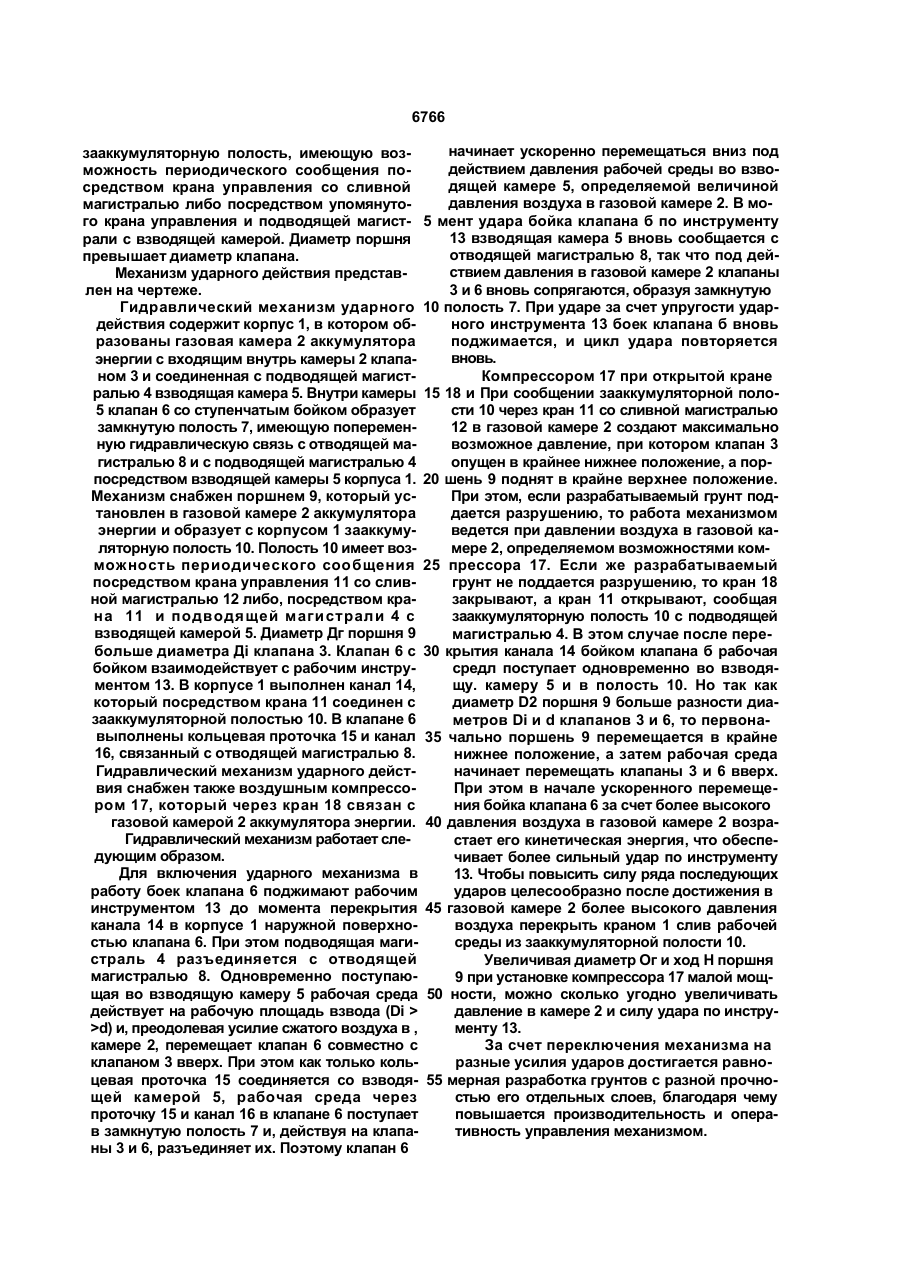

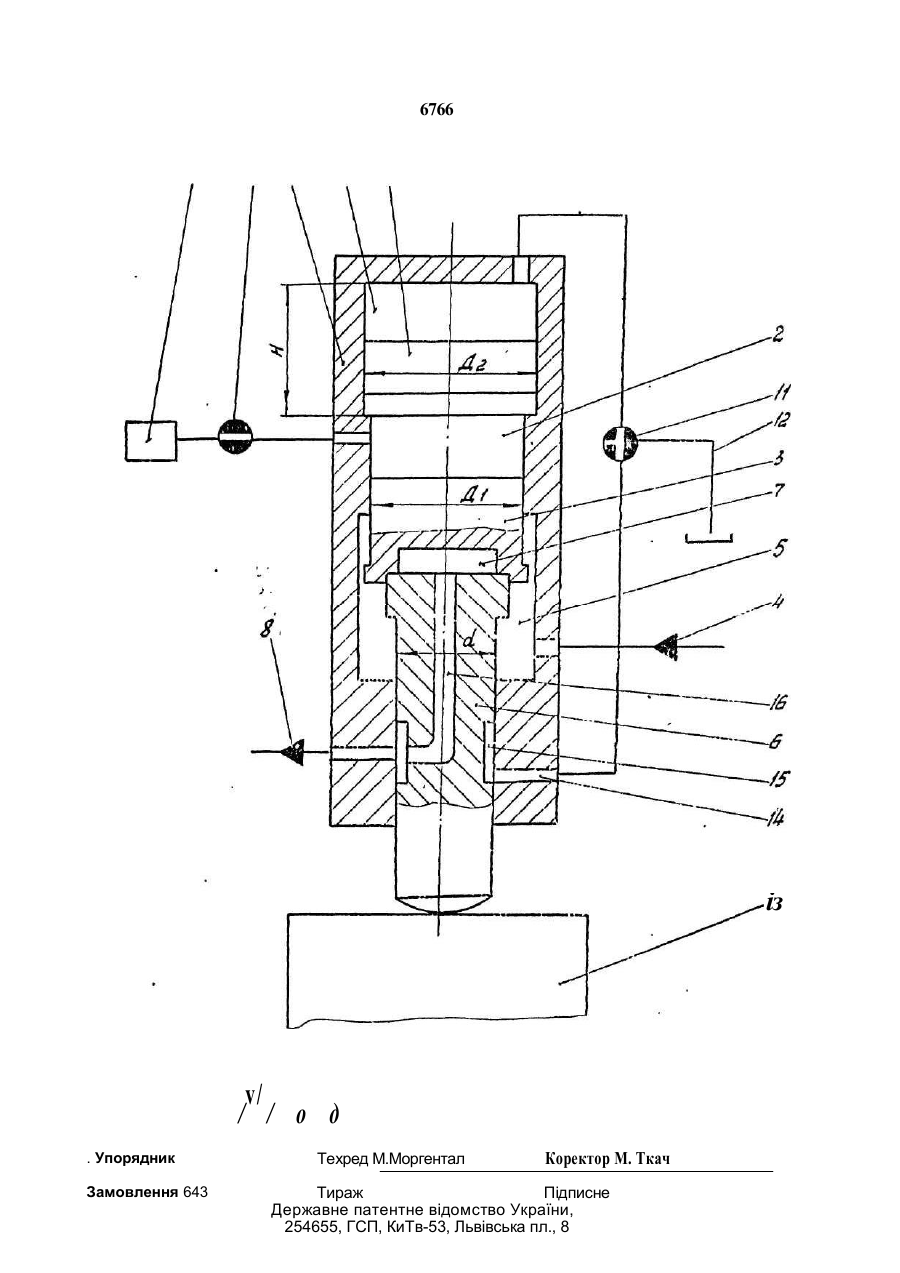

1.Гидравлический механизм ударного действия, содержащий корпус, в котором об разованы газовая камера аккумулятора энергии с входящим внутрь последней кла паном и соединенная с подводящей магист ралью взводящая камера, внутри которой клапан со ступенчатым бойком образуют замкнутую полость, имеющую попеременную гидравлическую связь с отводящей магистралью и с подводящей магистралью посредством взводящей камеры корпуса, о т л и ч а ю щ и й с я тем, что последний снабжен поршнем, который установлен в газовой камере аккумулятора энергии и образует с корпусом зааккумуляторную полость, имеющую возможность периодического сообщения посредством крана управления со сливной магистралью, либо посредством упомянутого крана управления и подводящей магистрали с взводящей камерой. 2. Гидравлический механизм ударного действия по п. 1,о т л и ч а ю щ и й с я тем, что диаметр поршня превышает диаметр клапана. С > CN Изобретение относится к области машиностроения и может быть использовано в механизмах для разрушения прочных грунтов или горных пород с применением ударного действия. Известен гидравлический механизм ударного действия, содержащий корпус, в котором образованы газовая камера аккумулятора энергии с входящим внутрь последней клапаном и соединенная с подводящей магистралью взводящая камера, внутри которой клапан со ступенчатым бойком образует замкнутую полость, имеющую попеременную гидравлическую связь с отводящей магистралью и с подводящей магистралью посредством взводящей камеры корпуса. У известного механизма ударного действия наибольшая сила удара зависит от развиваемого компрессором давления воздуха и не может быть увеличена в случае работы на более прочных грунтах. Поэтому требуется выбор оператором более поддающихся разрушению участков и нанесение по ним нескольких ударов механизмом. В результате этого понижается производительность работы и ухудшается оперативность управления механизмом. Целью изобретения является повышение производительности и оперативного управления механизма. Постаоленная цель достигается тем, что механизм снабжен поршнем, который установлен в газовой камере аккумулятора энергии и образует с корпусом о» О 6766 начинает ускоренно перемещаться вниз под зааккумуляторную полость, имеющую воздействием давления рабочей среды во взвоможность периодического сообщения подящей камере 5, определяемой величиной средством крана управления со сливной давления воздуха в газовой камере 2. В момагистралью либо посредством упомянутого крана управления и подводящей магист- 5 мент удара бойка клапана б по инструменту 13 взводящая камера 5 вновь сообщается с рали с взводящей камерой. Диаметр поршня отводящей магистралью 8, так что под дейпревышает диаметр клапана. ствием давления в газовой камере 2 клапаны Механизм ударного действия представ3 и 6 вновь сопрягаются, образуя замкнутую лен на чертеже. Гидравлический механизм ударного 10 полость 7. При ударе за счет упругости ударного инструмента 13 боек клапана б вновь действия содержит корпус 1, в котором образованы газовая камера 2 аккумулятора поджимается, и цикл удара повторяется вновь. энергии с входящим внутрь камеры 2 клапаКомпрессором 17 при открытой кране ном 3 и соединенная с подводящей магистралью 4 взводящая камера 5. Внутри камеры 15 18 и При сообщении зааккумуляторной полости 10 через кран 11 со сливной магистралью 5 клапан 6 со ступенчатым бойком образует 12 в газовой камере 2 создают максимально замкнутую полость 7, имеющую попеременвозможное давление, при котором клапан 3 ную гидравлическую связь с отводящей магистралью 8 и с подводящей магистралью 4 опущен в крайнее нижнее положение, а порпосредством взводящей камеры 5 корпуса 1. 20 шень 9 поднят в крайне верхнее положение. Механизм снабжен поршнем 9, который усПри этом, если разрабатываемый грунт подтановлен в газовой камере 2 аккумулятора дается разрушению, то работа механизмом энергии и образует с корпусом 1 зааккумуведется при давлении воздуха в газовой каляторную полость 10. Полость 10 имеет возмере 2, определяемом возможностями комможность периодического сообщения 25 прессора 17. Если же разрабатываемый посредством крана управления 11 со сливгрунт не поддается разрушению, то кран 18 ной магистралью 12 либо, посредством кразакрывают, а кран 11 открывают, сообщая на 11 и подводя щей маги страл и 4 с зааккумуляторную полость 10 с подводящей взводящей камерой 5. Диаметр Дг поршня 9 магистралью 4. В этом случае после перебольше диаметра Ді клапана 3. Клапан 6 с 30 крытия канала 14 бойком клапана б рабочая бойком взаимодействует с рабочим инструсредл поступает одновременно во взводяментом 13. В корпусе 1 выполнен канал 14, щу. камеру 5 и в полость 10. Но так как который посредством крана 11 соединен с диаметр D2 поршня 9 больше разности диазааккумуляторной полостью 10. В клапане 6 метров Di и d клапанов 3 и 6, то первонавыполнены кольцевая проточка 15 и канал 35 чально поршень 9 перемещается в крайне 16, связанный с отводящей магистралью 8. нижнее положение, а затем рабочая среда Гидравлический механизм ударного дейстначинает перемещать клапаны 3 и 6 вверх. вия снабжен также воздушным компрессоПри этом в начале ускоренного перемещером 17, который через кран 18 связан с ния бойка клапана 6 за счет более высокого газовой камерой 2 аккумулятора энергии. 40 давления воздуха в газовой камере 2 возраГидравлический механизм работает слестает его кинетическая энергия, что обеспедующим образом. чивает более сильный удар по инструменту Для включения ударного механизма в 13. Чтобы повысить силу ряда последующих работу боек клапана 6 поджимают рабочим ударов целесообразно после достижения в инструментом 13 до момента перекрытия 45 газовой камере 2 более высокого давления канала 14 в корпусе 1 наружной поверхновоздуха перекрыть краном 1 слив рабочей стью клапана 6. При этом подводящая магисреды из зааккумуляторной полости 10. страль 4 разъединяется с отводящей Увеличивая диаметр Ог и ход Н поршня магистралью 8. Одновременно поступаю9 при установке компрессора 17 малой мощщая во взводящую камеру 5 рабочая среда 50 ности, можно сколько угодно увеличивать действует на рабочую площадь взвода (Di > давление в камере 2 и силу удара по инстру>d) и, преодолевая усилие сжатого воздуха в , менту 13. камере 2, перемещает клапан 6 совместно с За счет переключения механизма на клапаном 3 вверх. При этом как только кольразные усилия ударов достигается равноцевая проточка 15 соединяется со взводя- 55 мерная разработка грунтов с разной прочнощей камерой 5, рабочая среда через стью его отдельных слоев, благодаря чему проточку 15 и канал 16 в клапане 6 поступает повышается производительность и операв замкнутую полость 7 и, действуя на клапативность управления механизмом. ны 3 и 6, разъединяет их. Поэтому клапан 6 6766 із v/ / / о д . Упорядник Замовлення 643 Техред М.Моргентал Коректор М. Ткач Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаргна, 101
