Несуча конструкція покрівлі

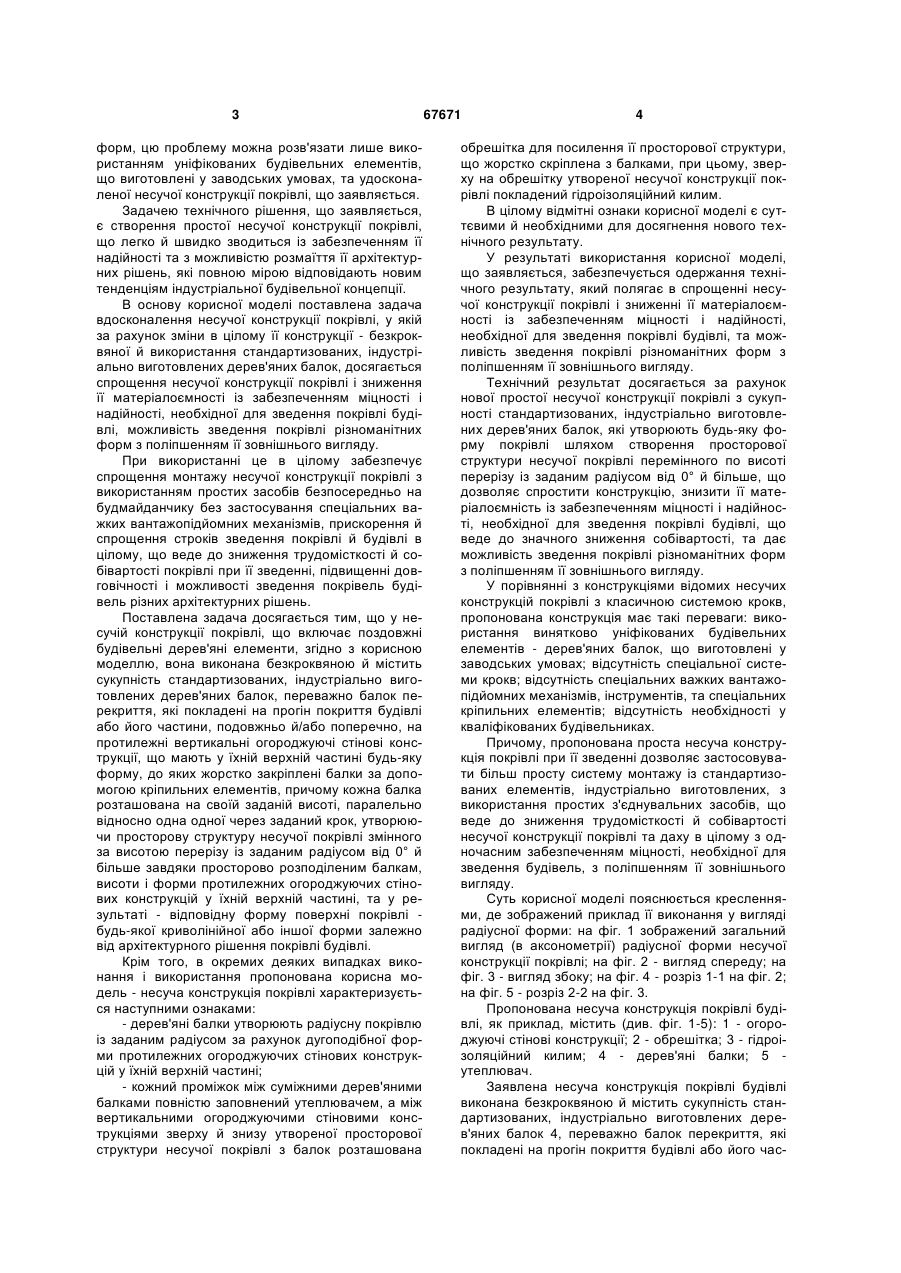

1. Несуча конструкція покрівлі, переважно малоповерхової будівлі, що включає поздовжні будівельні дерев'яні елементи, яка відрізняється тим, що несуча конструкція покрівлі виконана безкроквяною і містить сукупність стандартизованих, індустріально виготовлених дерев'яних балок, переважно балок перекриття, які покладені на прогін покриття будівлі або його частини, подовжньо і/або поперечно, на протилежні вертикальні огороджуючі стінові конструкції, що мають у їхній верхній частині будь-яку форму, до яких жорстко закріплені балки за допомогою кріпильних елементів, причому кожна балка розташована на своїй заданій висоті, паралельно відносно одна одної через заданий крок, утворюючи просторову структуру несучої покрівлі змінного за висотою перерізу із U 2 (19) 1 3 форм, цю проблему можна розв'язати лише використанням уніфікованих будівельних елементів, що виготовлені у заводських умовах, та удосконаленої несучої конструкції покрівлі, що заявляється. Задачею технічного рішення, що заявляється, є створення простої несучої конструкції покрівлі, що легко й швидко зводиться із забезпеченням її надійності та з можливістю розмаїття її архітектурних рішень, які повною мірою відповідають новим тенденціям індустріальної будівельної концепції. В основу корисної моделі поставлена задача вдосконалення несучої конструкції покрівлі, у якій за рахунок зміни в цілому її конструкції - безкроквяної й використання стандартизованих, індустріально виготовлених дерев'яних балок, досягається спрощення несучої конструкції покрівлі і зниження її матеріалоємності із забезпеченням міцності і надійності, необхідної для зведення покрівлі будівлі, можливість зведення покрівлі різноманітних форм з поліпшенням її зовнішнього вигляду. При використанні це в цілому забезпечує спрощення монтажу несучої конструкції покрівлі з використанням простих засобів безпосередньо на будмайданчику без застосування спеціальних важких вантажопідйомних механізмів, прискорення й спрощення строків зведення покрівлі й будівлі в цілому, що веде до зниження трудомісткості й собівартості покрівлі при її зведенні, підвищенні довговічності і можливості зведення покрівель будівель різних архітектурних рішень. Поставлена задача досягається тим, що у несучій конструкції покрівлі, що включає поздовжні будівельні дерев'яні елементи, згідно з корисною моделлю, вона виконана безкроквяною й містить сукупність стандартизованих, індустріально виготовлених дерев'яних балок, переважно балок перекриття, які покладені на прогін покриття будівлі або його частини, подовжньо й/або поперечно, на протилежні вертикальні огороджуючі стінові конструкції, що мають у їхній верхній частині будь-яку форму, до яких жорстко закріплені балки за допомогою кріпильних елементів, причому кожна балка розташована на своїй заданій висоті, паралельно відносно одна одної через заданий крок, утворюючи просторову структуру несучої покрівлі змінного за висотою перерізу із заданим радіусом від 0° й більше завдяки просторово розподіленим балкам, висоти і форми протилежних огороджуючих стінових конструкцій у їхній верхній частині, та у результаті - відповідну форму поверхні покрівлі будь-якої криволінійної або іншої форми залежно від архітектурного рішення покрівлі будівлі. Крім того, в окремих деяких випадках виконання і використання пропонована корисна модель - несуча конструкція покрівлі характеризується наступними ознаками: - дерев'яні балки утворюють радіусну покрівлю із заданим радіусом за рахунок дугоподібної форми протилежних огороджуючих стінових конструкцій у їхній верхній частині; - кожний проміжок між суміжними дерев'яними балками повністю заповнений утеплювачем, а між вертикальними огороджуючими стіновими конструкціями зверху й знизу утвореної просторової структури несучої покрівлі з балок розташована 67671 4 обрешітка для посилення її просторової структури, що жорстко скріплена з балками, при цьому, зверху на обрешітку утвореної несучої конструкції покрівлі покладений гідроізоляційний килим. В цілому відмітні ознаки корисної моделі є суттєвими й необхідними для досягнення нового технічного результату. У результаті використання корисної моделі, що заявляється, забезпечується одержання технічного результату, який полягає в спрощенні несучої конструкції покрівлі і зниженні її матеріалоємності із забезпеченням міцності і надійності, необхідної для зведення покрівлі будівлі, та можливість зведення покрівлі різноманітних форм з поліпшенням її зовнішнього вигляду. Технічний результат досягається за рахунок нової простої несучої конструкції покрівлі з сукупності стандартизованих, індустріально виготовлених дерев'яних балок, які утворюють будь-яку форму покрівлі шляхом створення просторової структури несучої покрівлі перемінного по висоті перерізу із заданим радіусом від 0° й більше, що дозволяє спростити конструкцію, знизити її матеріалоємність із забезпеченням міцності і надійності, необхідної для зведення покрівлі будівлі, що веде до значного зниження собівартості, та дає можливість зведення покрівлі різноманітних форм з поліпшенням її зовнішнього вигляду. У порівнянні з конструкціями відомих несучих конструкцій покрівлі з класичною системою крокв, пропонована конструкція має такі переваги: використання винятково уніфікованих будівельних елементів - дерев'яних балок, що виготовлені у заводських умовах; відсутність спеціальної системи крокв; відсутність спеціальних важких вантажопідйомних механізмів, інструментів, та спеціальних кріпильних елементів; відсутність необхідності у кваліфікованих будівельниках. Причому, пропонована проста несуча конструкція покрівлі при її зведенні дозволяє застосовувати більш просту систему монтажу із стандартизованих елементів, індустріально виготовлених, з використання простих з'єднувальних засобів, що веде до зниження трудомісткості й собівартості несучої конструкції покрівлі та даху в цілому з одночасним забезпеченням міцності, необхідної для зведення будівель, з поліпшенням її зовнішнього вигляду. Суть корисної моделі пояснюється кресленнями, де зображений приклад її виконання у вигляді радіусної форми: на фіг. 1 зображений загальний вигляд (в аксонометрії) радіусної форми несучої конструкції покрівлі; на фіг. 2 - вигляд спереду; на фіг. 3 - вигляд збоку; на фіг. 4 - розріз 1-1 на фіг. 2; на фіг. 5 - розріз 2-2 на фіг. 3. Пропонована несуча конструкція покрівлі будівлі, як приклад, містить (див. фіг. 1-5): 1 - огороджуючі стінові конструкції; 2 - обрешітка; 3 - гідроізоляційний килим; 4 - дерев'яні балки; 5 утеплювач. Заявлена несуча конструкція покрівлі будівлі виконана безкроквяною й містить сукупність стандартизованих, індустріально виготовлених дерев'яних балок 4, переважно балок перекриття, які покладені на прогін покриття будівлі або його час 5 тини, подовжньо й/або поперечно, на протилежні вертикальні огороджуючі стінові конструкції 1, що мають у їхній верхній частині будь-яку форму, до яких жорстко закріплені балки 4 за допомогою кріпильних елементів (на кресленнях не показані). Кожна балка 4 розташована на своїй заданій висоті, паралельно відносно одна одної через заданий крок (наприклад, від 500 до 1000 мм), що утворює просторову структуру несучої покрівлі перемінного по висоті перерізу із заданим радіусом від 0° і більше завдяки просторово розподіленим балкам 4, висоті і формі протилежних огороджуючих стінових конструкцій 1 у їхній верхній частині. У результаті одержують відповідну форму поверхні покрівлі будь-якої криволінійної (див. фіг. 1-3) або іншої форми залежно від архітектурного рішення покрівлі будівлі. Якщо протилежні огороджуючі стінові конструкції 1 у їхній верхній частині мають дугоподібну форму, то покладені на них дерев'яні балки 4, кожна на своїй заданій висоті, утворюють радіусну несучу конструкцію покрівлі із заданим радіусом (див. фіг. 1-3). При зведенні пропонованої несучої конструкції покрівлі будівлі кожний проміжок між суміжними дерев'яними балками 4 повністю заповнюють утеплювачем 5, а між вертикальними огороджуючими стіновими конструкціями 1 зверху й знизу утвореної просторової структури несучої покрівлі з балок 4 розташована обрешітка 2 для посилення її просторової структури, що жорстко закріплена з балками 4, при цьому, зверху на обрешітку 2 утвореної несучої конструкції покрівлі покладений гідроізоляційний килим 3 (див. фіг. 1-5). Зведення пропонованої несучої конструкції покрівлі в проектне положення не потребує кваліфікованих будівельників та може бути здійснене з можливістю використання простих засобів безпосередньо на будмайданчику без застосування спеціальних важких вантажопідйомних механізмів. При монтажі розробленої безкроквяної несучої конструкції покрівлі будівлі спочатку здійснюють зведення огороджуючих стінових конструкцій 1, причому вони можуть мати у їхній верхній частині різну висоту, яка утворює будь-яку форму змінного за висотою перерізу із заданим радіусом від 0° й більше - криволінійну, у тому числі радіусну, різнорівневу покрівлю з нахилом, або плоску форму, залежно від архітектурного рішення покрівлі будівлі. Зверху на протилежні огороджуючі стінові конструкції 1 укладають стандартизовані, індустріально виготовлені дерев'яні балки 4 та жорстко закріплюють їх за допомогою кріпильних елементів. Причому кожну балку 4 розташовують на своїй заданій висоті, паралельно відносно одна одної через заданий крок, утворюючи просторову структуру несучої покрівлі. Ухил несучої конструкції по 67671 6 крівлі виконують згідно з заданим проектом від 0° й більше із заданим радіусом залежно від архітектурного рішення покрівлі будівлі. Після установки усіх балок 4 зверху й знизу утвореної просторової структури несучої покрівлі з балок, між вертикальними огороджуючими стіновими конструкціями, закріплюють обрешітку 2, а у кожний проміжок між суміжними дерев'яними балками 4 вставляють утеплювач 5, повністю заповнюючи проміжок. Зверху на обрешітку 2 утвореної несучої конструкції покрівлі настилають гідроізоляційний килим 3. Таким чином, пропонована несуча конструкція покрівлі дає можливість зведення покрівлі будівлі різноманітних заданих архітектурних конфігурацій заданого радіусу від 0° й більше - плоскої форми або плоскої форми з нахилом або будь-якої криволінійної - радіусної або іншої форми. По даній корисній моделі були зведені несучі конструкції покрівлі декількох котеджів з різноманітними архітектурними рішеннями - радіусної форми та плоскої форми з нахилом, які підтвердили здійснення й одержання очікуваних технічного результату й позитивного ефекту. Технічний результат, що досягається, як показали дані випробувань, може бути реалізований тільки взаємозалежною сукупністю всіх суттєвих ознак заявленого пристрою, які зазначені у формулі корисної моделі. Використання пропонованого конструктивного рішення - простої несучої конструкції покрівлі, веде до зниження собівартості покрівлі й будівлі в цілому завдяки суттєвого зниження матеріалоємності, низької вартості використовуваних будівельних елементів (індустріально виготовлених дерев'яних балок) і інших матеріалів, а також в зниженні працезатрат і вартості проведення робіт, та високої швидкості зведення конструкції, що в цілому зменшує період будівництва покрівлі й будівлі в цілому та спрощує технологію монтажу в порівнянні з відомими методами. При цьому забезпечуються оптимальні умови для створення різноманітного архітектурного вигляду будівлі при одній і тій же елементній базі, що розширює область застосування. Пропонована конструкційна система несучої конструкції покрівлі одержала назву "ЭКОДОМ" і може знайти застосування при зведенні будь-яких будівель і споруджень різного призначення, у тому числі котеджів, що цілком відповідають вимогам, які пред'являються до сучасних будівель. Джерела інформації: 1. Шубин Л.Ф. Архитектура гражданских и промышленных зданий. - М.: Стройиздат, 1975, С. 217, 218. 2. Патент РФ № 85176, МПК Е04С2/26, заявл. 15.04.2009, опубл. 27.07.2009 (прототип). 7 67671 8 9 67671 10 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
