Пристрій для збору опалого листя і сміття

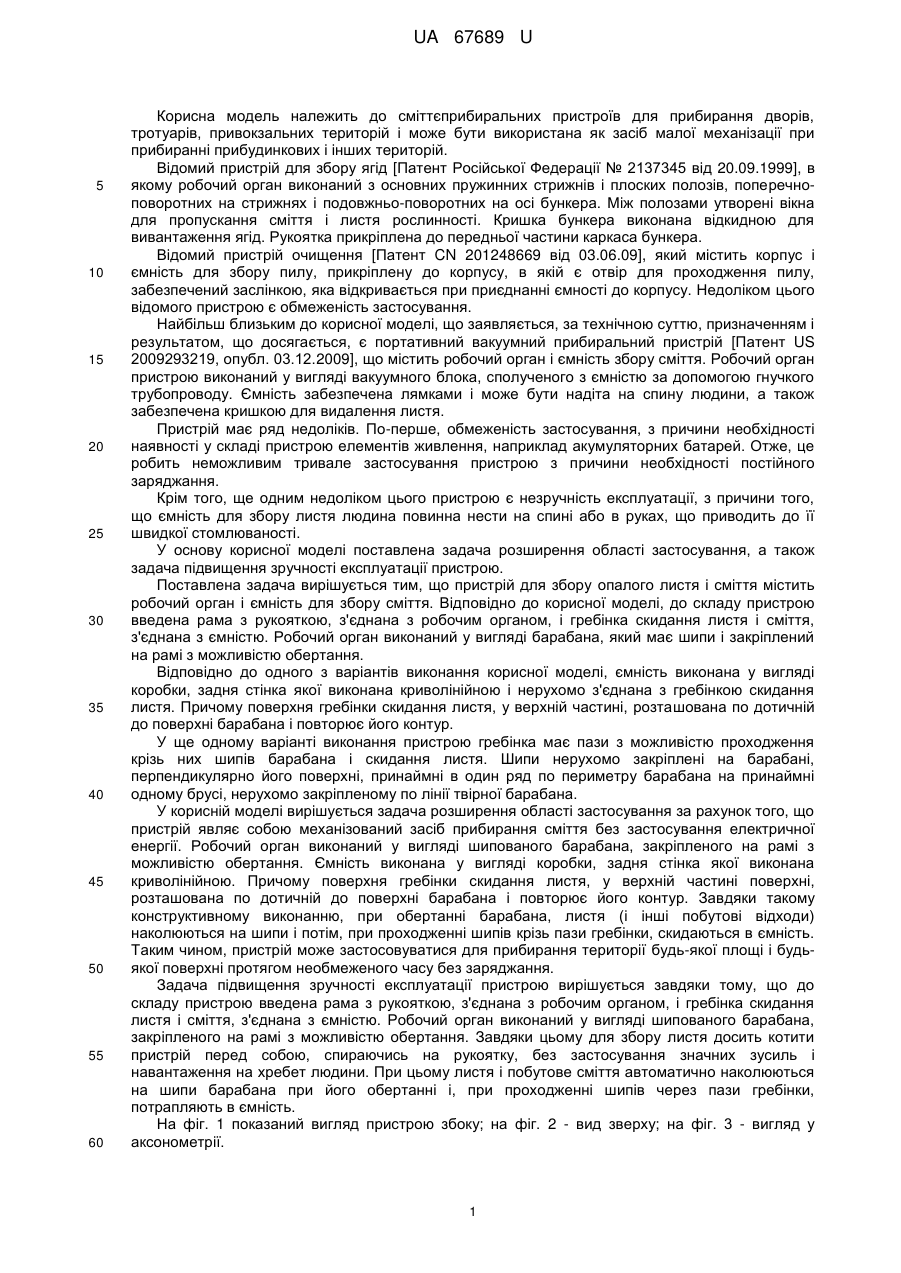

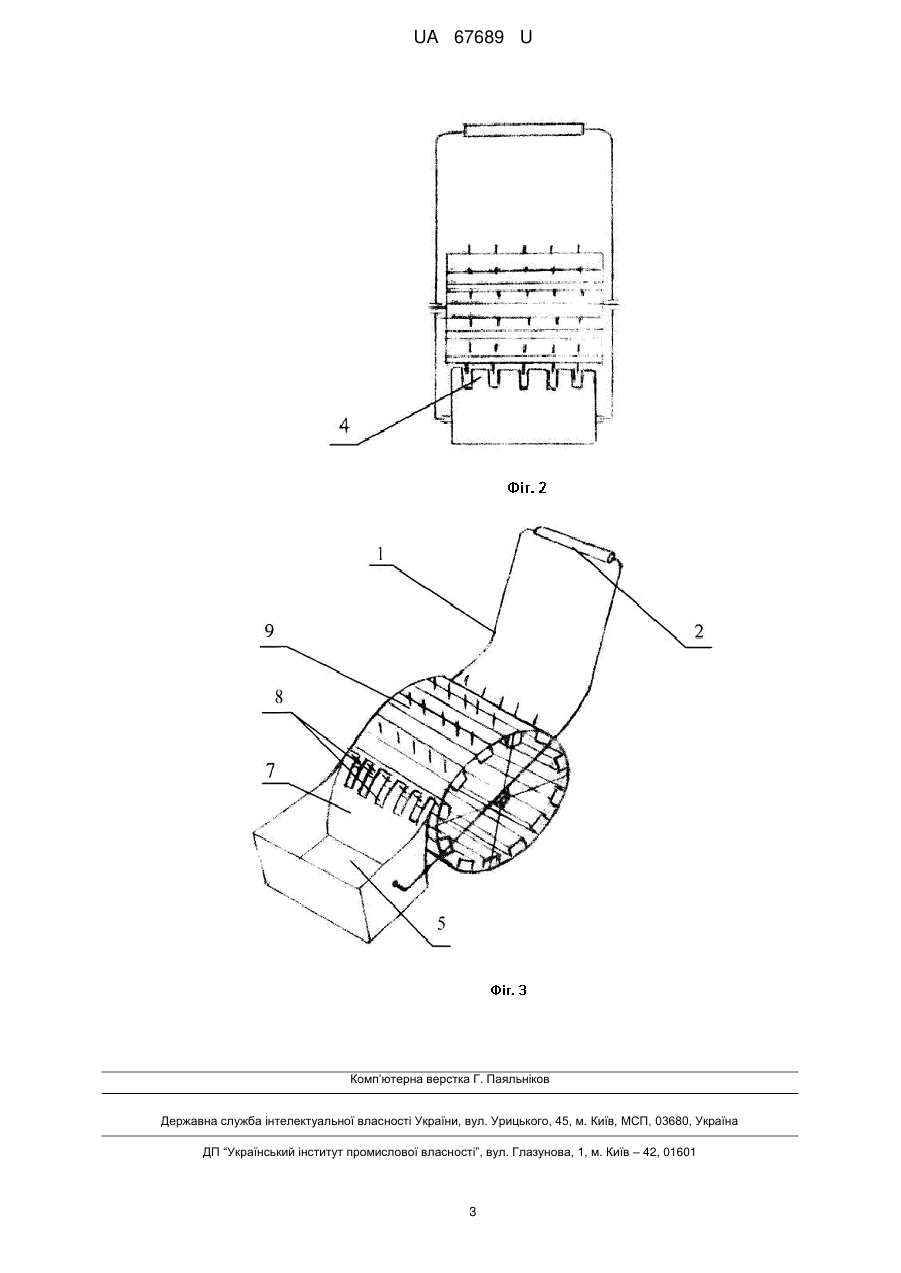

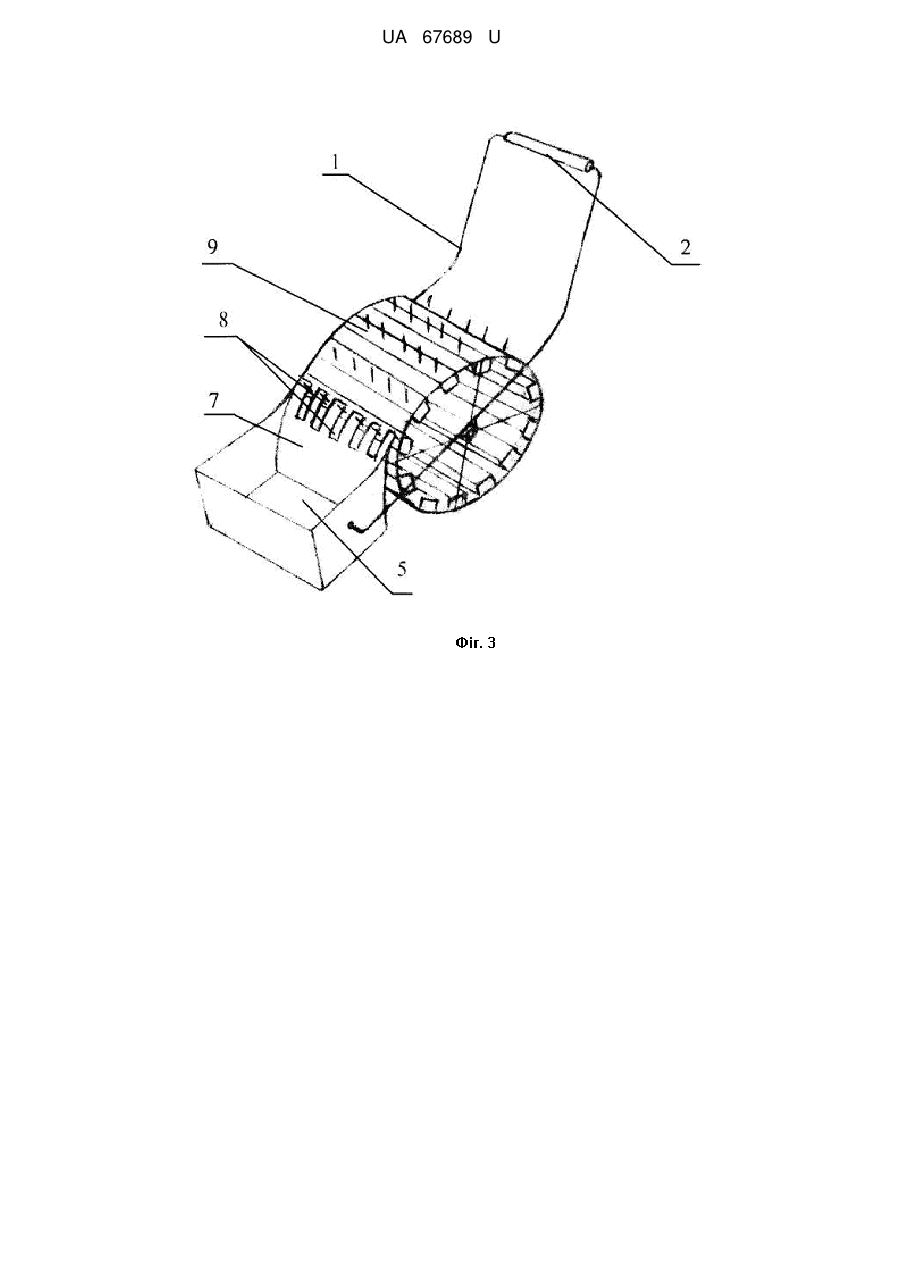

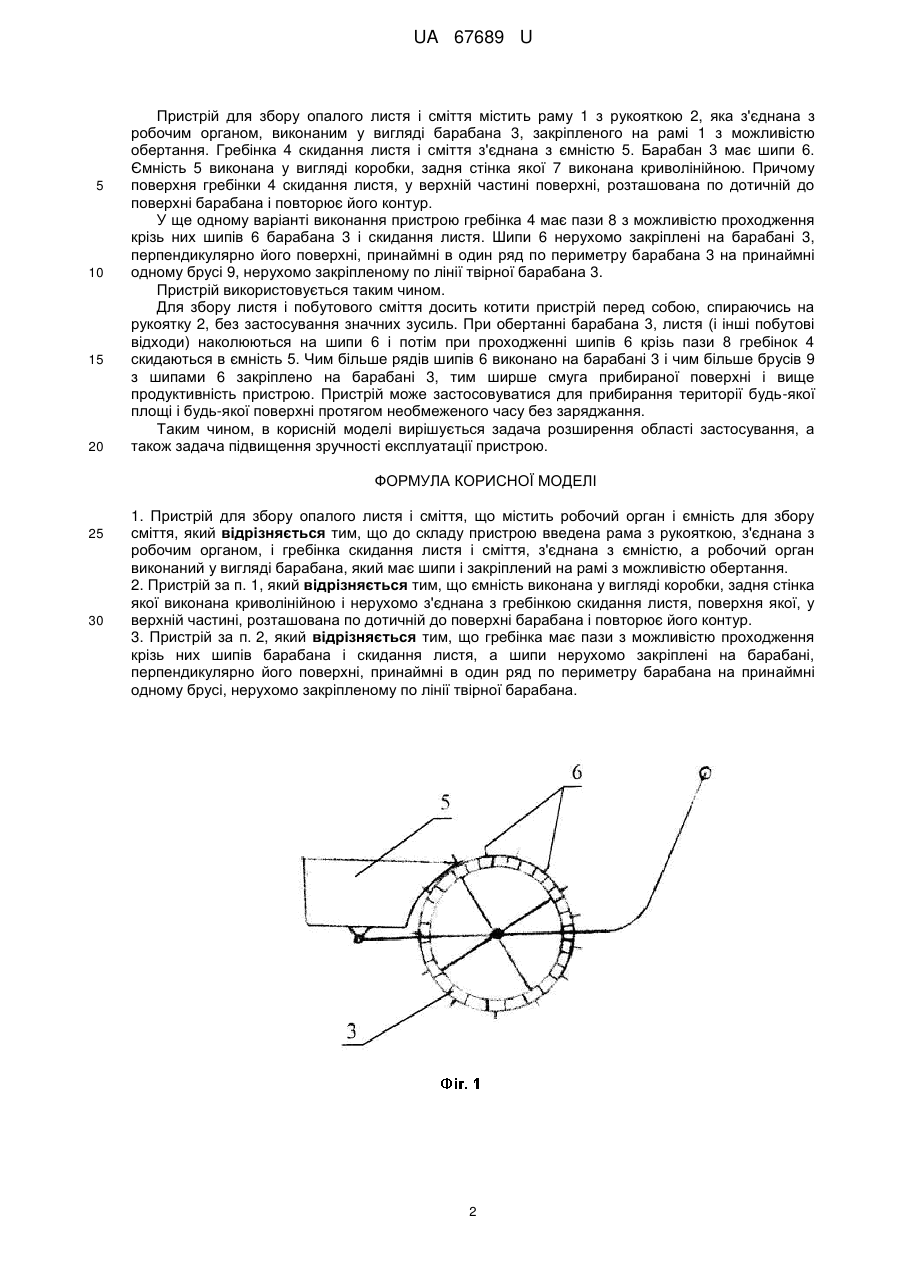

Реферат: Пристрій для збору опалого листя і сміття містить робочий орган, ємність для збору сміття, раму з рукояткою, що з'єднана з робочим органом, і гребінку скидання листя і сміття, що з'єднана з ємністю. Робочий орган виконаний у вигляді барабана, який має шипи і закріплений на рамі з можливістю обертання. UA 67689 U (54) ПРИСТРІЙ ДЛЯ ЗБОРУ ОПАЛОГО ЛИСТЯ І СМІТТЯ UA 67689 U UA 67689 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сміттєприбиральних пристроїв для прибирання дворів, тротуарів, привокзальних територій і може бути використана як засіб малої механізації при прибиранні прибудинкових і інших територій. Відомий пристрій для збору ягід [Патент Російської Федерації № 2137345 від 20.09.1999], в якому робочий орган виконаний з основних пружинних стрижнів і плоских полозів, поперечноповоротних на стрижнях і подовжньо-поворотних на осі бункера. Між полозами утворені вікна для пропускання сміття і листя рослинності. Кришка бункера виконана відкидною для вивантаження ягід. Рукоятка прикріплена до передньої частини каркаса бункера. Відомий пристрій очищення [Патент CN 201248669 від 03.06.09], який містить корпус і ємність для збору пилу, прикріплену до корпусу, в якій є отвір для проходження пилу, забезпечений заслінкою, яка відкривається при приєднанні ємності до корпусу. Недоліком цього відомого пристрою є обмеженість застосування. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є портативний вакуумний прибиральний пристрій [Патент US 2009293219, опубл. 03.12.2009], що містить робочий орган і ємність збору сміття. Робочий орган пристрою виконаний у вигляді вакуумного блока, сполученого з ємністю за допомогою гнучкого трубопроводу. Ємність забезпечена лямками і може бути надіта на спину людини, а також забезпечена кришкою для видалення листя. Пристрій має ряд недоліків. По-перше, обмеженість застосування, з причини необхідності наявності у складі пристрою елементів живлення, наприклад акумуляторних батарей. Отже, це робить неможливим тривале застосування пристрою з причини необхідності постійного заряджання. Крім того, ще одним недоліком цього пристрою є незручність експлуатації, з причини того, що ємність для збору листя людина повинна нести на спині або в руках, що приводить до її швидкої стомлюваності. У основу корисної моделі поставлена задача розширення області застосування, а також задача підвищення зручності експлуатації пристрою. Поставлена задача вирішується тим, що пристрій для збору опалого листя і сміття містить робочий орган і ємність для збору сміття. Відповідно до корисної моделі, до складу пристрою введена рама з рукояткою, з'єднана з робочим органом, і гребінка скидання листя і сміття, з'єднана з ємністю. Робочий орган виконаний у вигляді барабана, який має шипи і закріплений на рамі з можливістю обертання. Відповідно до одного з варіантів виконання корисної моделі, ємність виконана у вигляді коробки, задня стінка якої виконана криволінійною і нерухомо з'єднана з гребінкою скидання листя. Причому поверхня гребінки скидання листя, у верхній частині, розташована по дотичній до поверхні барабана і повторює його контур. У ще одному варіанті виконання пристрою гребінка має пази з можливістю проходження крізь них шипів барабана і скидання листя. Шипи нерухомо закріплені на барабані, перпендикулярно його поверхні, принаймні в один ряд по периметру барабана на принаймні одному брусі, нерухомо закріпленому по лінії твірної барабана. У корисній моделі вирішується задача розширення області застосування за рахунок того, що пристрій являє собою механізований засіб прибирання сміття без застосування електричної енергії. Робочий орган виконаний у вигляді шипованого барабана, закріпленого на рамі з можливістю обертання. Ємність виконана у вигляді коробки, задня стінка якої виконана криволінійною. Причому поверхня гребінки скидання листя, у верхній частині поверхні, розташована по дотичній до поверхні барабана і повторює його контур. Завдяки такому конструктивному виконанню, при обертанні барабана, листя (і інші побутові відходи) наколюються на шипи і потім, при проходженні шипів крізь пази гребінки, скидаються в ємність. Таким чином, пристрій може застосовуватися для прибирання території будь-якої площі і будьякої поверхні протягом необмеженого часу без заряджання. Задача підвищення зручності експлуатації пристрою вирішується завдяки тому, що до складу пристрою введена рама з рукояткою, з'єднана з робочим органом, і гребінка скидання листя і сміття, з'єднана з ємністю. Робочий орган виконаний у вигляді шипованого барабана, закріпленого на рамі з можливістю обертання. Завдяки цьому для збору листя досить котити пристрій перед собою, спираючись на рукоятку, без застосування значних зусиль і навантаження на хребет людини. При цьому листя і побутове сміття автоматично наколюються на шипи барабана при його обертанні і, при проходженні шипів через пази гребінки, потрапляють в ємність. На фіг. 1 показаний вигляд пристрою збоку; на фіг. 2 - вид зверху; на фіг. 3 - вигляд у аксонометрії. 1 UA 67689 U 5 10 15 20 Пристрій для збору опалого листя і сміття містить раму 1 з рукояткою 2, яка з'єднана з робочим органом, виконаним у вигляді барабана 3, закріпленого на рамі 1 з можливістю обертання. Гребінка 4 скидання листя і сміття з'єднана з ємністю 5. Барабан 3 має шипи 6. Ємність 5 виконана у вигляді коробки, задня стінка якої 7 виконана криволінійною. Причому поверхня гребінки 4 скидання листя, у верхній частині поверхні, розташована по дотичній до поверхні барабана і повторює його контур. У ще одному варіанті виконання пристрою гребінка 4 має пази 8 з можливістю проходження крізь них шипів 6 барабана 3 і скидання листя. Шипи 6 нерухомо закріплені на барабані 3, перпендикулярно його поверхні, принаймні в один ряд по периметру барабана 3 на принаймні одному брусі 9, нерухомо закріпленому по лінії твірної барабана 3. Пристрій використовується таким чином. Для збору листя і побутового сміття досить котити пристрій перед собою, спираючись на рукоятку 2, без застосування значних зусиль. При обертанні барабана 3, листя (і інші побутові відходи) наколюються на шипи 6 і потім при проходженні шипів 6 крізь пази 8 гребінок 4 скидаються в ємність 5. Чим більше рядів шипів 6 виконано на барабані 3 і чим більше брусів 9 з шипами 6 закріплено на барабані 3, тим ширше смуга прибираної поверхні і вище продуктивність пристрою. Пристрій може застосовуватися для прибирання території будь-якої площі і будь-якої поверхні протягом необмеженого часу без заряджання. Таким чином, в корисній моделі вирішується задача розширення області застосування, а також задача підвищення зручності експлуатації пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Пристрій для збору опалого листя і сміття, що містить робочий орган і ємність для збору сміття, який відрізняється тим, що до складу пристрою введена рама з рукояткою, з'єднана з робочим органом, і гребінка скидання листя і сміття, з'єднана з ємністю, а робочий орган виконаний у вигляді барабана, який має шипи і закріплений на рамі з можливістю обертання. 2. Пристрій за п. 1, який відрізняється тим, що ємність виконана у вигляді коробки, задня стінка якої виконана криволінійною і нерухомо з'єднана з гребінкою скидання листя, поверхня якої, у верхній частині, розташована по дотичній до поверхні барабана і повторює його контур. 3. Пристрій за п. 2, який відрізняється тим, що гребінка має пази з можливістю проходження крізь них шипів барабана і скидання листя, а шипи нерухомо закріплені на барабані, перпендикулярно його поверхні, принаймні в один ряд по периметру барабана на принаймні одному брусі, нерухомо закріпленому по лінії твірної барабана. 2 UA 67689 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
