Будівельний блок

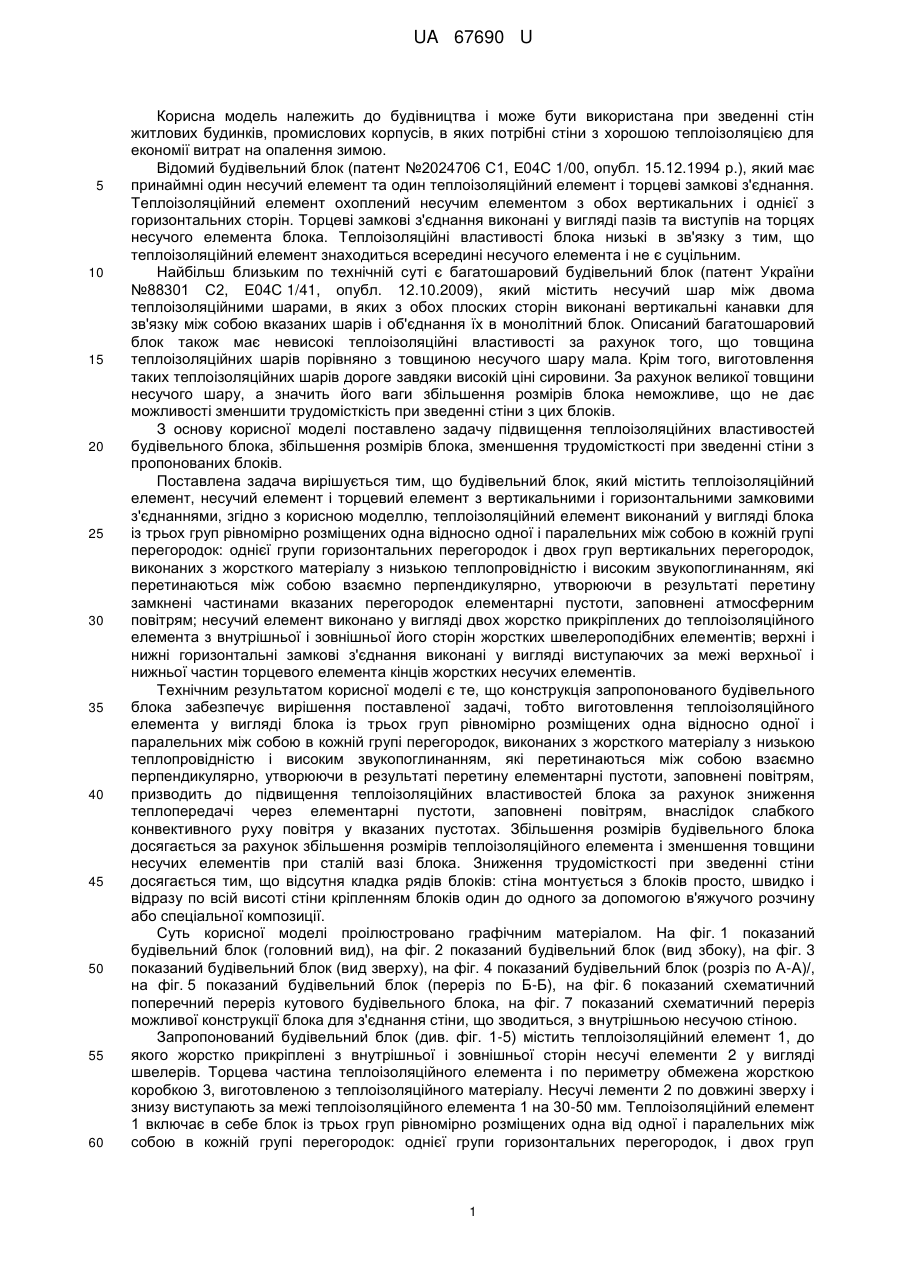

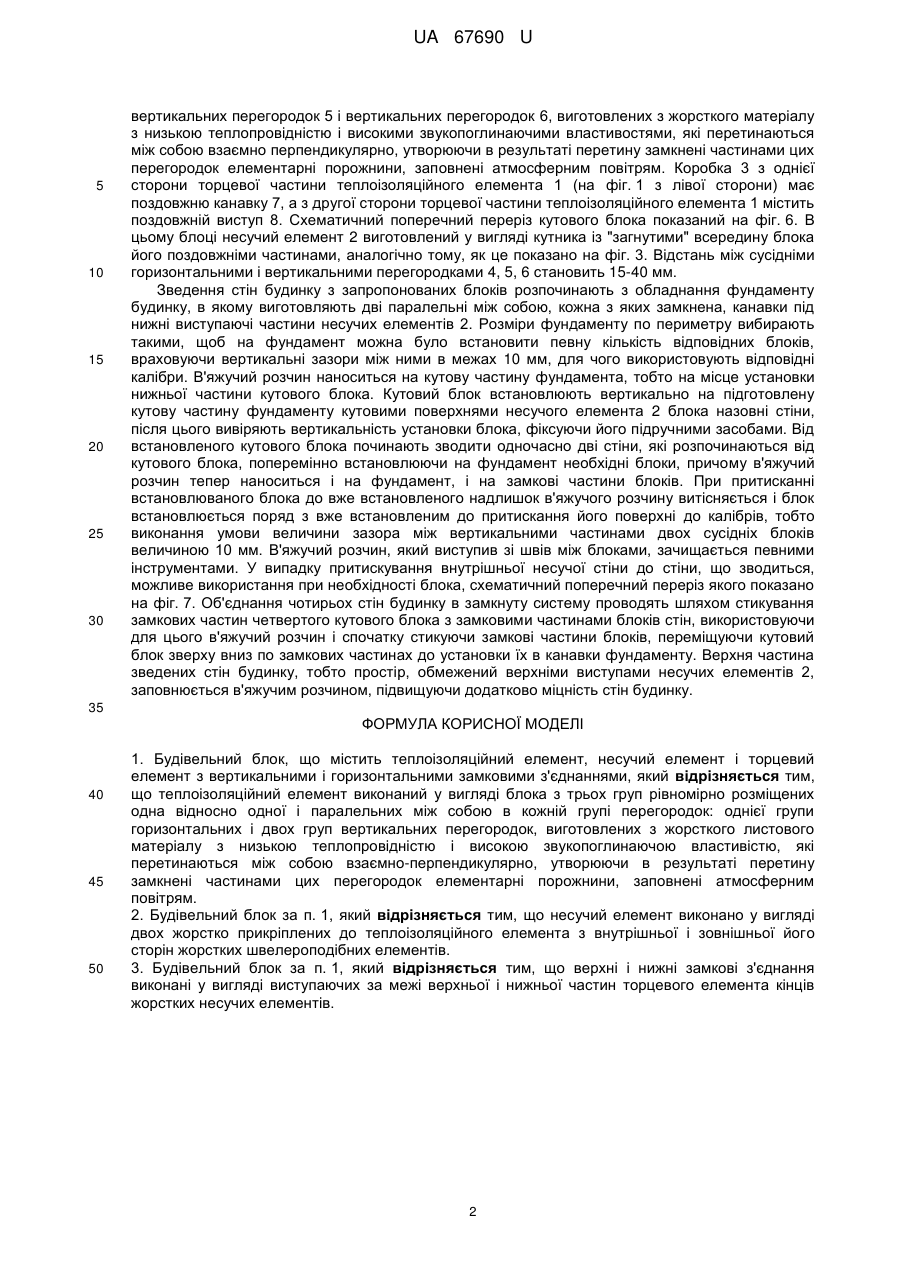

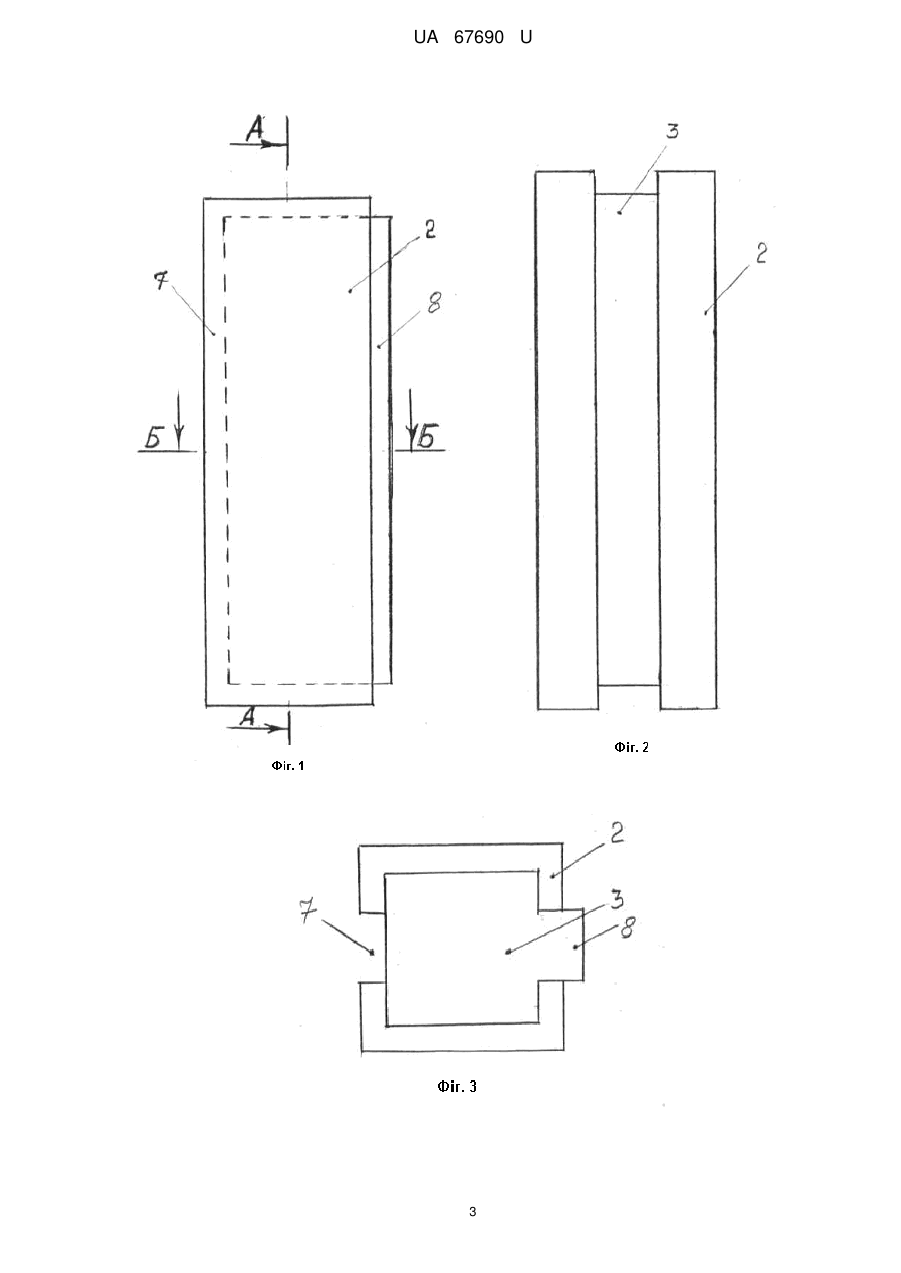

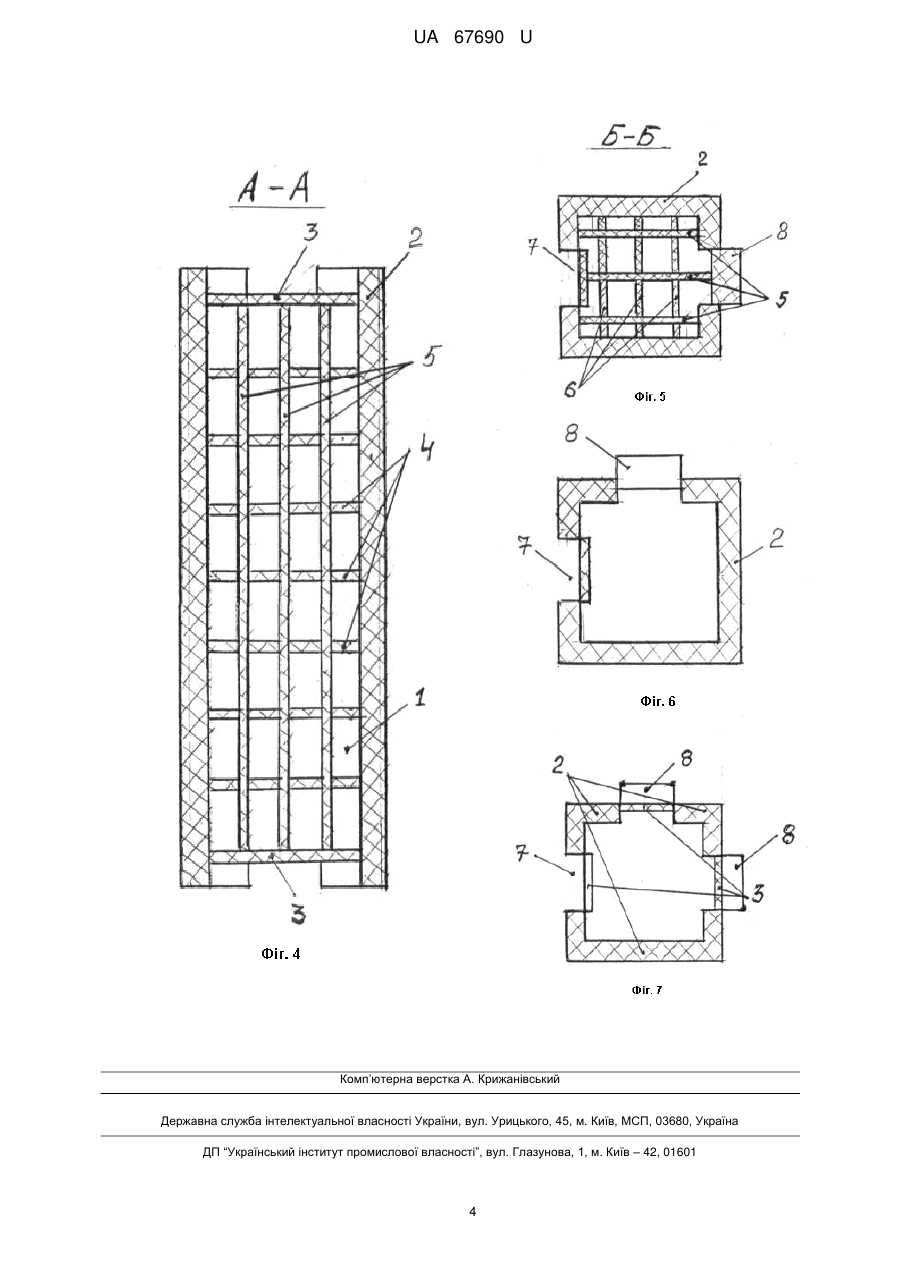

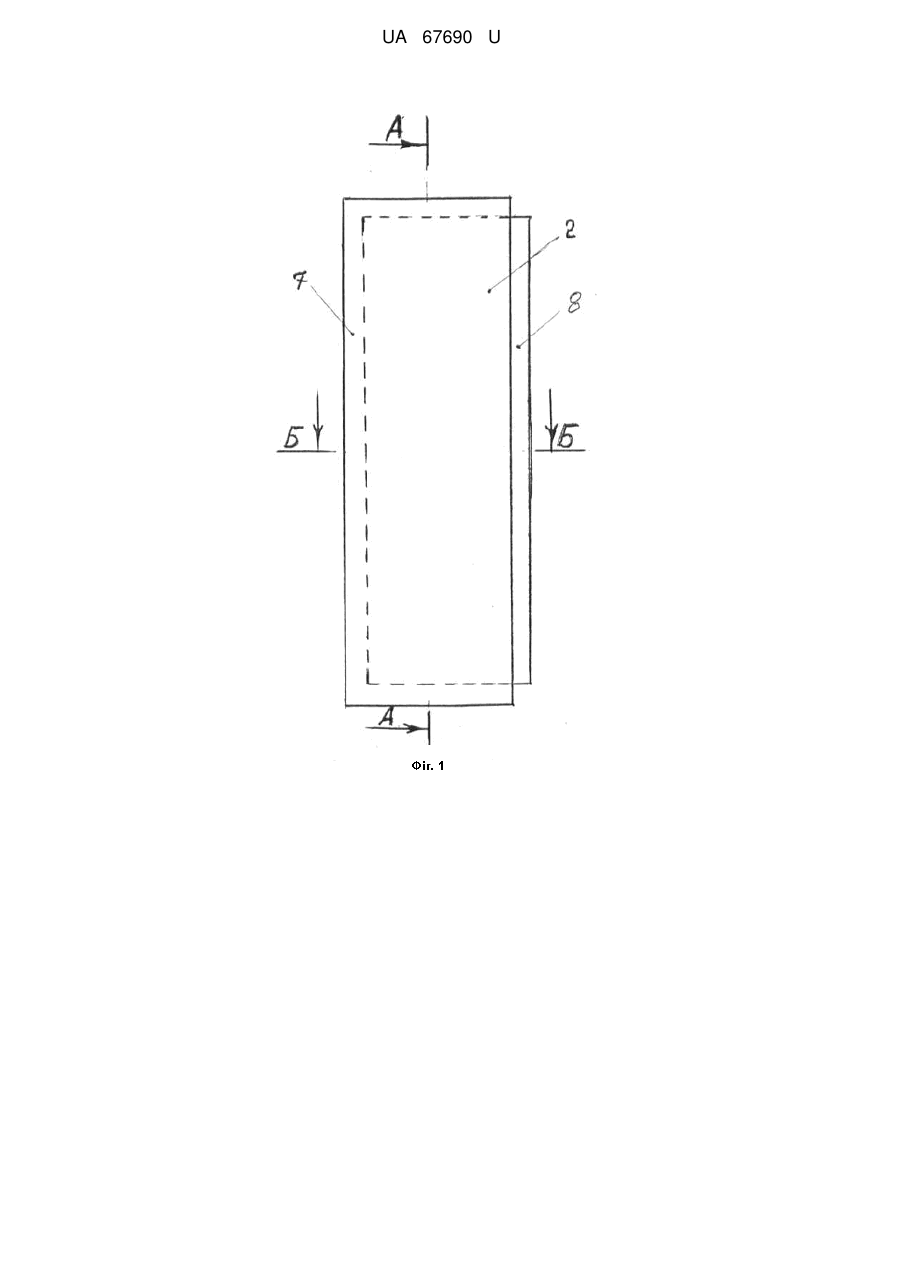

Реферат: UA 67690 U UA 67690 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва і може бути використана при зведенні стін житлових будинків, промислових корпусів, в яких потрібні стіни з хорошою теплоізоляцією для економії витрат на опалення зимою. Відомий будівельний блок (патент №2024706 С1, Е04С 1/00, опубл. 15.12.1994 р.), який має принаймні один несучий елемент та один теплоізоляційний елемент і торцеві замкові з'єднання. Теплоізоляційний елемент охоплений несучим елементом з обох вертикальних і однієї з горизонтальних сторін. Торцеві замкові з'єднання виконані у вигляді пазів та виступів на торцях несучого елемента блока. Теплоізоляційні властивості блока низькі в зв'язку з тим, що теплоізоляційний елемент знаходиться всередині несучого елемента і не є суцільним. Найбільш близьким по технічній суті є багатошаровий будівельний блок (патент України №88301 С2, Е04С 1/41, опубл. 12.10.2009), який містить несучий шар між двома теплоізоляційними шарами, в яких з обох плоских сторін виконані вертикальні канавки для зв'язку між собою вказаних шарів і об'єднання їх в монолітний блок. Описаний багатошаровий блок також має невисокі теплоізоляційні властивості за рахунок того, що товщина теплоізоляційних шарів порівняно з товщиною несучого шару мала. Крім того, виготовлення таких теплоізоляційних шарів дороге завдяки високій ціні сировини. За рахунок великої товщини несучого шару, а значить його ваги збільшення розмірів блока неможливе, що не дає можливості зменшити трудомісткість при зведенні стіни з цих блоків. З основу корисної моделі поставлено задачу підвищення теплоізоляційних властивостей будівельного блока, збільшення розмірів блока, зменшення трудомісткості при зведенні стіни з пропонованих блоків. Поставлена задача вирішується тим, що будівельний блок, який містить теплоізоляційний елемент, несучий елемент і торцевий елемент з вертикальними і горизонтальними замковими з'єднаннями, згідно з корисною моделлю, теплоізоляційний елемент виконаний у вигляді блока із трьох груп рівномірно розміщених одна відносно одної і паралельних між собою в кожній групі перегородок: однієї групи горизонтальних перегородок і двох груп вертикальних перегородок, виконаних з жорсткого матеріалу з низькою теплопровідністю і високим звукопоглинанням, які перетинаються між собою взаємно перпендикулярно, утворюючи в результаті перетину замкнені частинами вказаних перегородок елементарні пустоти, заповнені атмосферним повітрям; несучий елемент виконано у вигляді двох жорстко прикріплених до теплоізоляційного елемента з внутрішньої і зовнішньої його сторін жорстких швелероподібних елементів; верхні і нижні горизонтальні замкові з'єднання виконані у вигляді виступаючих за межі верхньої і нижньої частин торцевого елемента кінців жорстких несучих елементів. Технічним результатом корисної моделі є те, що конструкція запропонованого будівельного блока забезпечує вирішення поставленої задачі, тобто виготовлення теплоізоляційного елемента у вигляді блока із трьох груп рівномірно розміщених одна відносно одної і паралельних між собою в кожній групі перегородок, виконаних з жорсткого матеріалу з низькою теплопровідністю і високим звукопоглинанням, які перетинаються між собою взаємно перпендикулярно, утворюючи в результаті перетину елементарні пустоти, заповнені повітрям, призводить до підвищення теплоізоляційних властивостей блока за рахунок зниження теплопередачі через елементарні пустоти, заповнені повітрям, внаслідок слабкого конвективного руху повітря у вказаних пустотах. Збільшення розмірів будівельного блока досягається за рахунок збільшення розмірів теплоізоляційного елемента і зменшення товщини несучих елементів при сталій вазі блока. Зниження трудомісткості при зведенні стіни досягається тим, що відсутня кладка рядів блоків: стіна монтується з блоків просто, швидко і відразу по всій висоті стіни кріпленням блоків один до одного за допомогою в'яжучого розчину або спеціальної композиції. Суть корисної моделі проілюстровано графічним матеріалом. На фіг. 1 показаний будівельний блок (головний вид), на фіг. 2 показаний будівельний блок (вид збоку), на фіг. 3 показаний будівельний блок (вид зверху), на фіг. 4 показаний будівельний блок (розріз по А-А)/, на фіг. 5 показаний будівельний блок (переріз по Б-Б), на фіг. 6 показаний схематичний поперечний переріз кутового будівельного блока, на фіг. 7 показаний схематичний переріз можливої конструкції блока для з'єднання стіни, що зводиться, з внутрішньою несучою стіною. Запропонований будівельний блок (див. фіг. 1-5) містить теплоізоляційний елемент 1, до якого жорстко прикріплені з внутрішньої і зовнішньої сторін несучі елементи 2 у вигляді швелерів. Торцева частина теплоізоляційного елемента і по периметру обмежена жорсткою коробкою 3, виготовленою з теплоізоляційного матеріалу. Несучі лементи 2 по довжині зверху і знизу виступають за межі теплоізоляційного елемента 1 на 30-50 мм. Теплоізоляційний елемент 1 включає в себе блок із трьох груп рівномірно розміщених одна від одної і паралельних між собою в кожній групі перегородок: однієї групи горизонтальних перегородок, і двох груп 1 UA 67690 U 5 10 15 20 25 30 вертикальних перегородок 5 і вертикальних перегородок 6, виготовлених з жорсткого матеріалу з низькою теплопровідністю і високими звукопоглинаючими властивостями, які перетинаються між собою взаємно перпендикулярно, утворюючи в результаті перетину замкнені частинами цих перегородок елементарні порожнини, заповнені атмосферним повітрям. Коробка 3 з однієї сторони торцевої частини теплоізоляційного елемента 1 (на фіг. 1 з лівої сторони) має поздовжню канавку 7, а з другої сторони торцевої частини теплоізоляційного елемента 1 містить поздовжній виступ 8. Схематичний поперечний переріз кутового блока показаний на фіг. 6. В цьому блоці несучий елемент 2 виготовлений у вигляді кутника із "загнутими" всередину блока його поздовжніми частинами, аналогічно тому, як це показано на фіг. 3. Відстань між сусідніми горизонтальними і вертикальними перегородками 4, 5, 6 становить 15-40 мм. Зведення стін будинку з запропонованих блоків розпочинають з обладнання фундаменту будинку, в якому виготовляють дві паралельні між собою, кожна з яких замкнена, канавки під нижні виступаючі частини несучих елементів 2. Розміри фундаменту по периметру вибирають такими, щоб на фундамент можна було встановити певну кількість відповідних блоків, враховуючи вертикальні зазори між ними в межах 10 мм, для чого використовують відповідні калібри. В'яжучий розчин наноситься на кутову частину фундамента, тобто на місце установки нижньої частини кутового блока. Кутовий блок встановлюють вертикально на підготовлену кутову частину фундаменту кутовими поверхнями несучого елемента 2 блока назовні стіни, після цього вивіряють вертикальність установки блока, фіксуючи його підручними засобами. Від встановленого кутового блока починають зводити одночасно дві стіни, які розпочинаються від кутового блока, поперемінно встановлюючи на фундамент необхідні блоки, причому в'яжучий розчин тепер наноситься і на фундамент, і на замкові частини блоків. При притисканні встановлюваного блока до вже встановленого надлишок в'яжучого розчину витісняється і блок встановлюється поряд з вже встановленим до притискання його поверхні до калібрів, тобто виконання умови величини зазора між вертикальними частинами двох сусідніх блоків величиною 10 мм. В'яжучий розчин, який виступив зі швів між блоками, зачищається певними інструментами. У випадку притискування внутрішньої несучої стіни до стіни, що зводиться, можливе використання при необхідності блока, схематичний поперечний переріз якого показано на фіг. 7. Об'єднання чотирьох стін будинку в замкнуту систему проводять шляхом стикування замкових частин четвертого кутового блока з замковими частинами блоків стін, використовуючи для цього в'яжучий розчин і спочатку стикуючи замкові частини блоків, переміщуючи кутовий блок зверху вниз по замкових частинах до установки їх в канавки фундаменту. Верхня частина зведених стін будинку, тобто простір, обмежений верхніми виступами несучих елементів 2, заповнюється в'яжучим розчином, підвищуючи додатково міцність стін будинку. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Будівельний блок, що містить теплоізоляційний елемент, несучий елемент і торцевий елемент з вертикальними і горизонтальними замковими з'єднаннями, який відрізняється тим, що теплоізоляційний елемент виконаний у вигляді блока з трьох груп рівномірно розміщених одна відносно одної і паралельних між собою в кожній групі перегородок: однієї групи горизонтальних і двох груп вертикальних перегородок, виготовлених з жорсткого листового матеріалу з низькою теплопровідністю і високою звукопоглинаючою властивістю, які перетинаються між собою взаємно-перпендикулярно, утворюючи в результаті перетину замкнені частинами цих перегородок елементарні порожнини, заповнені атмосферним повітрям. 2. Будівельний блок за п. 1, який відрізняється тим, що несучий елемент виконано у вигляді двох жорстко прикріплених до теплоізоляційного елемента з внутрішньої і зовнішньої його сторін жорстких швелероподібних елементів. 3. Будівельний блок за п. 1, який відрізняється тим, що верхні і нижні замкові з'єднання виконані у вигляді виступаючих за межі верхньої і нижньої частин торцевого елемента кінців жорстких несучих елементів. 2 UA 67690 U 3 UA 67690 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
