Електромагнітний варіатор

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 67698

Опубліковано: 12.03.2012

Автори: Гришин Віталій Олександрович, Мартинюк Василь Семенович

Завантажити PDF файл.

Формула / Реферат

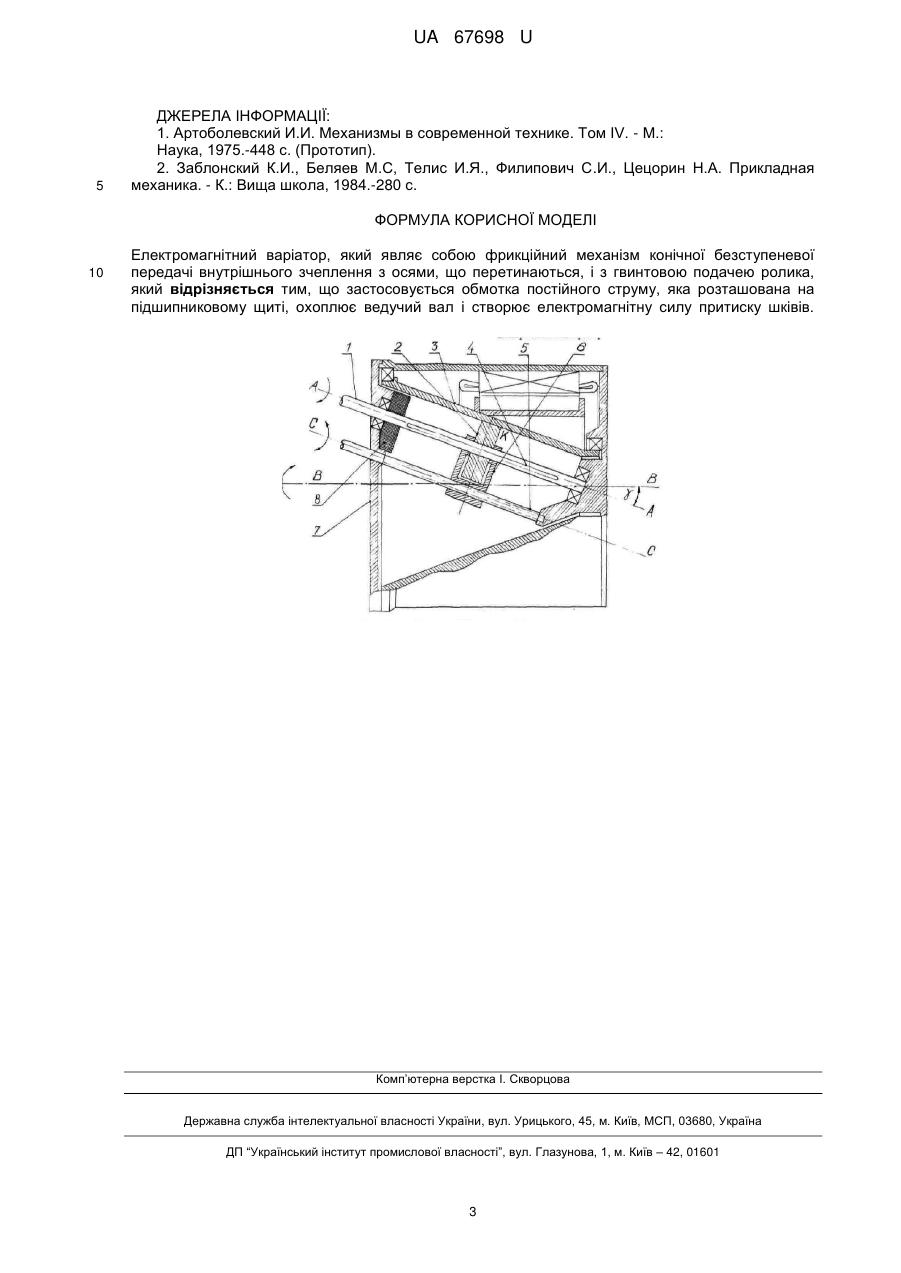

Електромагнітний варіатор, який являє собою фрикційний механізм конічної безступеневої передачі внутрішнього зчеплення з осями, що перетинаються, і з гвинтовою подачею ролика, який відрізняється тим, що застосовується обмотка постійного струму, яка розташована на підшипниковому щиті, охоплює ведучий вал і створює електромагнітну силу притиску шківів.

Текст

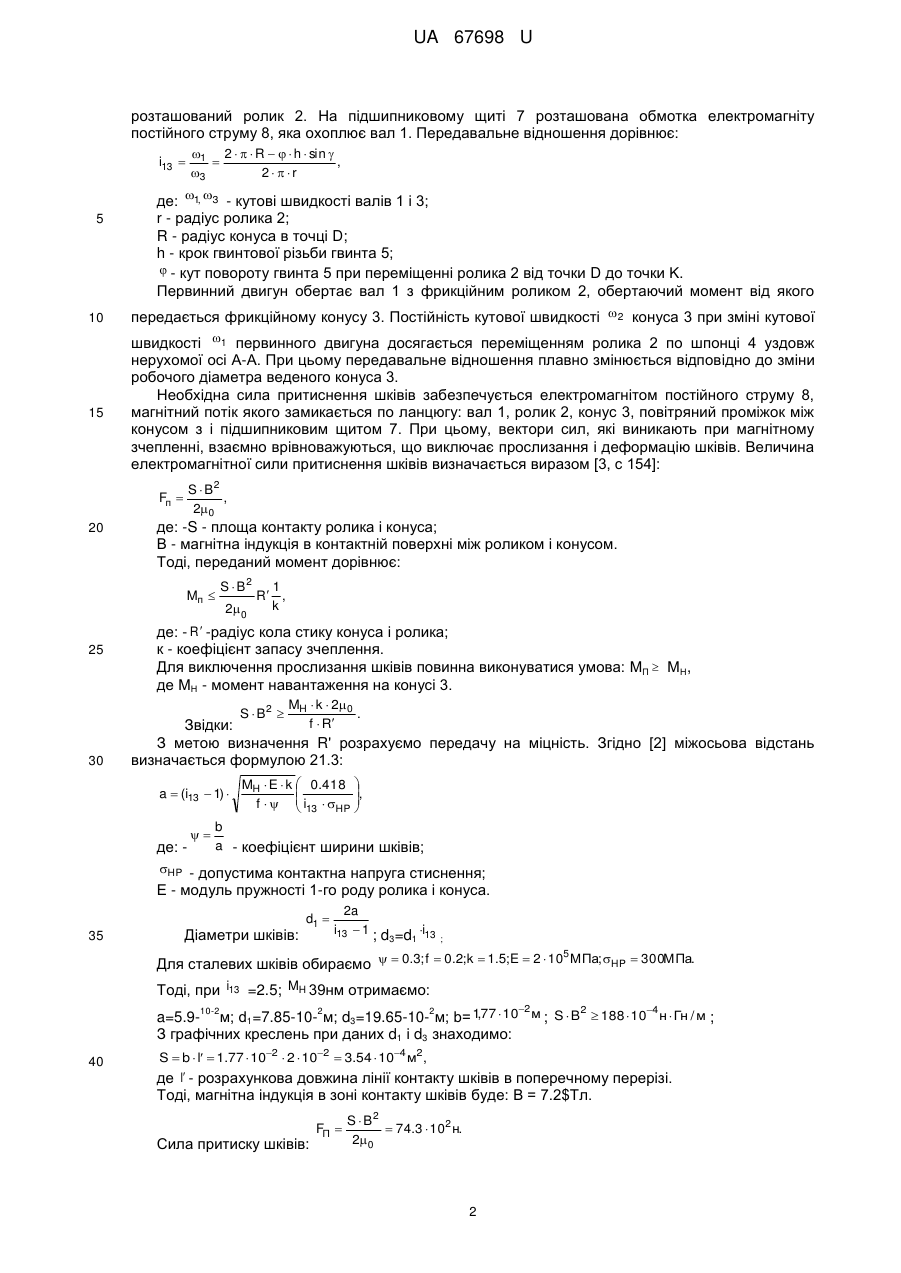

Реферат: UA 67698 U UA 67698 U Корисна модель належить до систем електропостачання рухомих об'єктів. Відомі варіатори, в яких незмінна частота обертання вихідного валу n2 при зміні частоти обертання привідного двигуна n1, забезпечується автоматичною зміною співвідношення радіусів n1 5 10 15 20 25 30 35 40 45 50 55 R1 R 2 =const. R1 і R2 кіл дотику фрикційних шківів. При цьому повинна виконуватися умова: Суттєвим недоліком генераторних установок змінного струму з механічними варіаторами є складність системи автоматичної стабілізації частоти, недостатня надійність і невеликий термін служби. Прототипом об'єкту корисної моделі є фрикційний механізм конічної безступеневої передачі з гвинтовою подачею ролика (И. И. Артоболевский. Механизмы в современной технике. Том 4. М.: Наука, 1975. - C.365). Вал з фрикційним конусом, який обертається навколо нерухомої осі, стикається з роликом, який може ковзати по шпонці вздовж нерухомої осі і обертатися навколо цієї осі разом з валом. Кут між осями дорівнює половині кута розхилу конусу. Пересування ролика здійснюється гвинтом, який обертається навколо нерухомої осі і, який утворює гвинтову пару з кареткою, в якій розташований ролик. Передавальне відношення і13 дорівнює: і13= 1 n1 2r   , 2 n3 2r  h sin  де: - 1, 3 , n1, n3 - кутові швидкості і числа обертів за хвилину валів; r- радіус ролика; R - радіус перерізу конуса в точці площиною, перпендикулярною до осі; h - крок гвинтової різьби гвинта;  - кут повороту гвинта при переміщенні ролика від точки до точки К. Загальною істотною ознакою прототипу і об'єкту корисної моделі є застосування конусного варіатора, в якому регулювання величини передавального відношення здійснюється гвинтовим переміщенням ролика, завдяки чому змінюється радіус поверхні стику конуса і ролика. Недоліками прототипу є: - наявність зусилля, стискаючого конус і ролик; - непостійність передавального відношення через прослизання; - знос шківів. Робота фрикційної передачі заснована на використовуванні сил тертя, які виникають в місці контакту двох тіл обертання під дією сил притиснення Fn. При цьому повинно бути: Ft

Дивитися

Додаткова інформація

Назва патенту англійською

Electromagnetic regulator

Автори англійською

Martyniuk Vasyl Semenovych, Hryshyn Vitalii Oleksandrovych

Назва патенту російською

Электромагнитный вариатор

Автори російською

Мартинюк Василий Семенович, Гришин Виталий Александрович
