Фрикційний варіатор

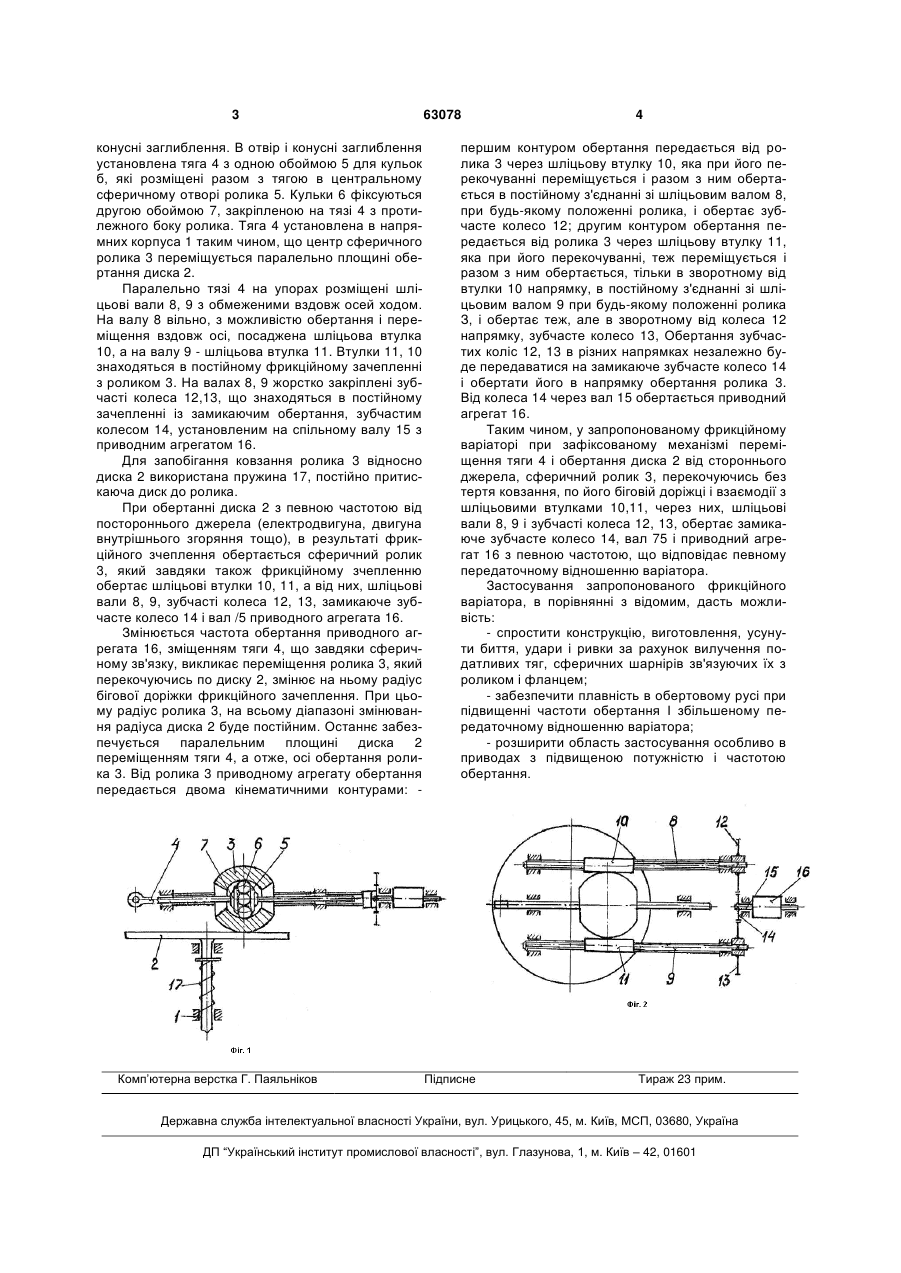

Фрикційний варіатор, що містить корпус з установленим з можливістю обертання підпружиненим диском, взаємодіючий з ним сферичний ролик з тягою механізму переміщення, приводний агрегат і механізм передачі з фланцем, вільно 3 конусні заглиблення. В отвір і конусні заглиблення установлена тяга 4 з одною обоймою 5 для кульок б, які розміщені разом з тягою в центральному сферичному отворі ролика 5. Кульки 6 фіксуються другою обоймою 7, закріпленою на тязі 4 з протилежного боку ролика. Тяга 4 установлена в напрямних корпуса 1 таким чином, що центр сферичного ролика 3 переміщується паралельно площині обертання диска 2. Паралельно тязі 4 на упорах розміщені шліцьові вали 8, 9 з обмеженими вздовж осей ходом. На валу 8 вільно, з можливістю обертання і переміщення вздовж осі, посаджена шліцьова втулка 10, а на валу 9 - шліцьова втулка 11. Втулки 11, 10 знаходяться в постійному фрикційному зачепленні з роликом 3. На валах 8, 9 жорстко закріплені зубчасті колеса 12,13, що знаходяться в постійному зачепленні із замикаючим обертання, зубчастим колесом 14, установленим на спільному валу 15 з приводним агрегатом 16. Для запобігання ковзання ролика 3 відносно диска 2 використана пружина 17, постійно притискаюча диск до ролика. При обертанні диска 2 з певною частотою від постороннього джерела (електродвигуна, двигуна внутрішнього згоряння тощо), в результаті фрикційного зчеплення обертається сферичний ролик 3, який завдяки також фрикційному зчепленню обертає шліцьові втулки 10, 11, а від них, шліцьові вали 8, 9, зубчасті колеса 12, 13, замикаюче зубчасте колесо 14 і вал /5 приводного агрегата 16. Змінюється частота обертання приводного агрегата 16, зміщенням тяги 4, що завдяки сферичному зв'язку, викликає переміщення ролика 3, який перекочуючись по диску 2, змінює на ньому радіус бігової доріжки фрикційного зачеплення. При цьому радіус ролика 3, на всьому діапазоні змінювання радіуса диска 2 буде постійним. Останнє забезпечується паралельним площині диска 2 переміщенням тяги 4, а отже, осі обертання ролика 3. Від ролика 3 приводному агрегату обертання передається двома кінематичними контурами: Комп’ютерна верстка Г. Паяльніков 63078 4 першим контуром обертання передається від ролика 3 через шліцьову втулку 10, яка при його перекочуванні переміщується і разом з ним обертається в постійному з'єднанні зі шліцьовим валом 8, при будь-якому положенні ролика, і обертає зубчасте колесо 12; другим контуром обертання передається від ролика 3 через шліцьову втулку 11, яка при його перекочуванні, теж переміщується і разом з ним обертається, тільки в зворотному від втулки 10 напрямку, в постійному з'єднанні зі шліцьовим валом 9 при будь-якому положенні ролика З, і обертає теж, але в зворотному від колеса 12 напрямку, зубчасте колесо 13, Обертання зубчастих коліс 12, 13 в різних напрямках незалежно буде передаватися на замикаюче зубчасте колесо 14 і обертати його в напрямку обертання ролика 3. Від колеса 14 через вал 15 обертається приводний агрегат 16. Таким чином, у запропонованому фрикційному варіаторі при зафіксованому механізмі переміщення тяги 4 і обертання диска 2 від стороннього джерела, сферичний ролик 3, перекочуючись без тертя ковзання, по його біговій доріжці і взаємодії з шліцьовими втулками 10,11, через них, шліцьові вали 8, 9 і зубчасті колеса 12, 13, обертає замикаюче зубчасте колесо 14, вал 75 і приводний агрегат 16 з певною частотою, що відповідає певному передаточному відношенню варіатора. Застосування запропонованого фрикційного варіатора, в порівнянні з відомим, дасть можливість: - спростити конструкцію, виготовлення, усунути биття, удари і ривки за рахунок вилучення податливих тяг, сферичних шарнірів зв'язуючих їх з роликом і фланцем; - забезпечити плавність в обертовому русі при підвищенні частоти обертання І збільшеному передаточному відношенню варіатора; - розширити область застосування особливо в приводах з підвищеною потужністю і частотою обертання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
