Розточувальна оправка

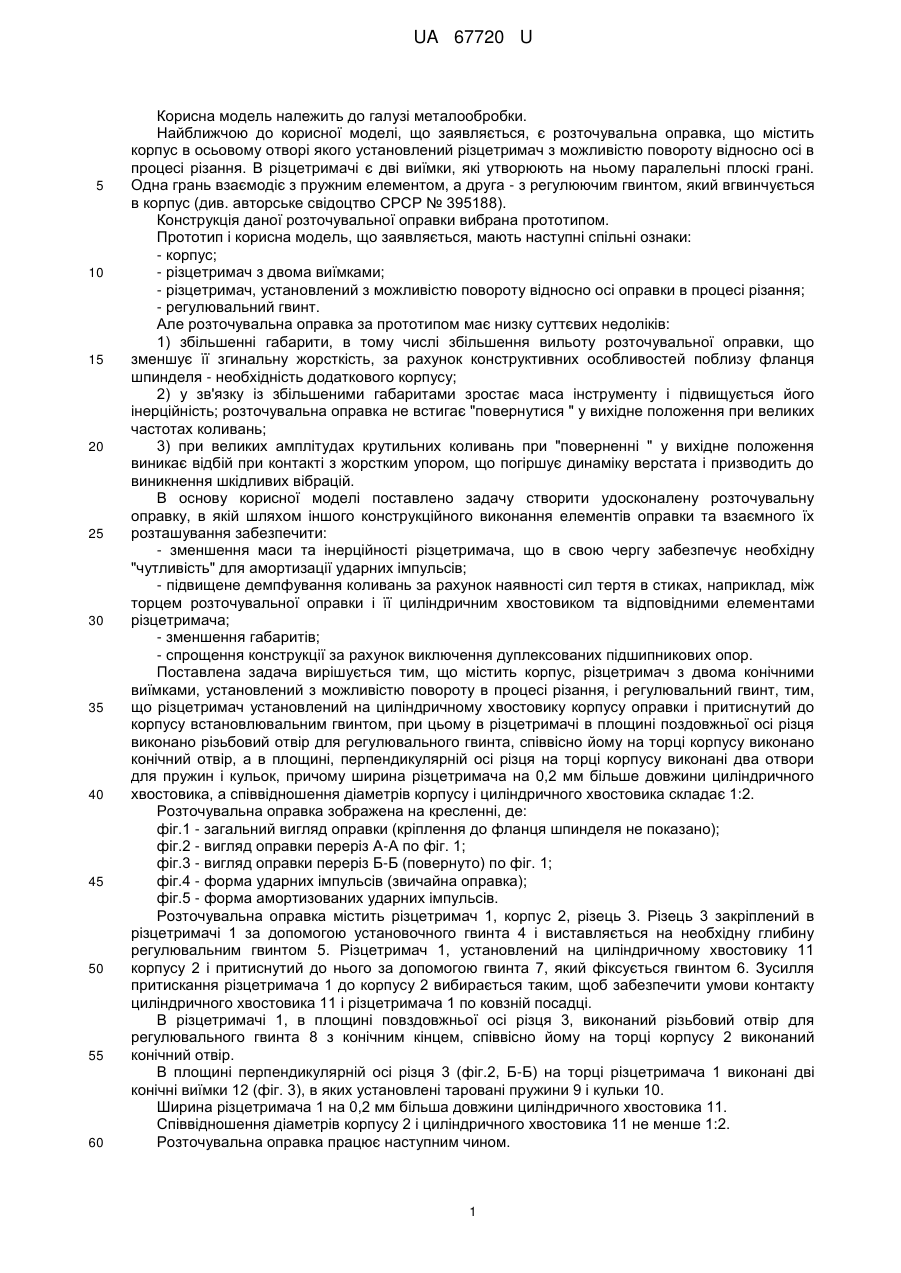

Реферат: Розточувальна оправка містить корпус, різцетримач з двома конічними виїмками, установлений з можливістю повороту в процесі різання, і регулювальний гвинт. Різцетримач установлений на циліндричному хвостовику корпусу оправки і притиснутий до корпусу встановлювальним гвинтом. UA 67720 U (12) UA 67720 U UA 67720 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металообробки. Найближчою до корисної моделі, що заявляється, є розточувальна оправка, що містить корпус в осьовому отворі якого установлений різцетримач з можливістю повороту відносно осі в процесі різання. В різцетримачі є дві виїмки, які утворюють на ньому паралельні плоскі грані. Одна грань взаємодіє з пружним елементом, а друга - з регулюючим гвинтом, який вгвинчується в корпус (див. авторське свідоцтво СРСР № 395188). Конструкція даної розточувальної оправки вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - корпус; - різцетримач з двома виїмками; - різцетримач, установлений з можливістю повороту відносно осі оправки в процесі різання; - регулювальний гвинт. Але розточувальна оправка за прототипом має низку суттєвих недоліків: 1) збільшенні габарити, в тому числі збільшення вильоту розточувальної оправки, що зменшує її згинальну жорсткість, за рахунок конструктивних особливостей поблизу фланця шпинделя - необхідність додаткового корпусу; 2) у зв'язку із збільшеними габаритами зростає маса інструменту і підвищується його інерційність; розточувальна оправка не встигає "повернутися " у вихідне положення при великих частотах коливань; 3) при великих амплітудах крутильних коливань при "поверненні " у вихідне положення виникає відбій при контакті з жорстким упором, що погіршує динаміку верстата і призводить до виникнення шкідливих вібрацій. В основу корисної моделі поставлено задачу створити удосконалену розточувальну оправку, в якій шляхом іншого конструкційного виконання елементів оправки та взаємного їх розташування забезпечити: - зменшення маси та інерційності різцетримача, що в свою чергу забезпечує необхідну "чутливість" для амортизації ударних імпульсів; - підвищене демпфування коливань за рахунок наявності сил тертя в стиках, наприклад, між торцем розточувальної оправки і її циліндричним хвостовиком та відповідними елементами різцетримача; - зменшення габаритів; - спрощення конструкції за рахунок виключення дуплексованих підшипникових опор. Поставлена задача вирішується тим, що містить корпус, різцетримач з двома конічними виїмками, установлений з можливістю повороту в процесі різання, і регулювальний гвинт, тим, що різцетримач установлений на циліндричному хвостовику корпусу оправки і притиснутий до корпусу встановлювальним гвинтом, при цьому в різцетримачі в площині поздовжньої осі різця виконано різьбовий отвір для регулювального гвинта, співвісно йому на торці корпусу виконано конічний отвір, а в площині, перпендикулярній осі різця на торці корпусу виконані два отвори для пружин і кульок, причому ширина різцетримача на 0,2 мм більше довжини циліндричного хвостовика, а співвідношення діаметрів корпусу і циліндричного хвостовика складає 1:2. Розточувальна оправка зображена на кресленні, де: фіг.1 - загальний вигляд оправки (кріплення до фланця шпинделя не показано); фіг.2 - вигляд оправки переріз А-А по фіг. 1; фіг.3 - вигляд оправки переріз Б-Б (повернуто) по фіг. 1; фіг.4 - форма ударних імпульсів (звичайна оправка); фіг.5 - форма амортизованих ударних імпульсів. Розточувальна оправка містить різцетримач 1, корпус 2, різець 3. Різець 3 закріплений в різцетримачі 1 за допомогою установочного гвинта 4 і виставляється на необхідну глибину регулювальним гвинтом 5. Різцетримач 1, установлений на циліндричному хвостовику 11 корпусу 2 і притиснутий до нього за допомогою гвинта 7, який фіксується гвинтом 6. Зусилля притискання різцетримача 1 до корпусу 2 вибирається таким, щоб забезпечити умови контакту циліндричного хвостовика 11 і різцетримача 1 по ковзній посадці. В різцетримачі 1, в площині повздовжньої осі різця 3, виконаний різьбовий отвір для регулювального гвинта 8 з конічним кінцем, співвісно йому на торці корпусу 2 виконаний конічний отвір. В площині перпендикулярній осі різця 3 (фіг.2, Б-Б) на торці різцетримача 1 виконані дві конічні виїмки 12 (фіг. 3), в яких установлені таровані пружини 9 і кульки 10. Ширина різцетримача 1 на 0,2 мм більша довжини циліндричного хвостовика 11. Співвідношення діаметрів корпусу 2 і циліндричного хвостовика 11 не менше 1:2. Розточувальна оправкапрацює наступним чином. 1 UA 67720 U 5 10 15 20 25 При переривистому різанні, при прикладенні до різця 3 ударного імпульсу, різець 3 "амортизує", пом'якшує ударний імпульс, повертаючись в тангенціальному напрямку на певний кут (фіг. 4, 5). Величина зміщення (зсуву) різця 3 визначається величиною зазору "б" в сполученні між конічним отвором на торці корпусу 2 і конічним кінцем регулювального гвинта 8. Вершина різця 3 повертається по колу, концентричному осі оправки, при цьому товщина зрізу не змінюється, не порушується форма розточувального отвору і не виникає відхилення від кругл ості. При перериванні різання сила пружності тарованих пружин 9 через кульки 10, які контактують з конічними виїмками 12 на торці різцетримача 1, повертає різцетримач 1 у вихідне положення. Величина зусилля тарованих пружин 9 вибирається таким чином, щоб сума сил тертя на поверхнях, в місцях контактів різцетримача 1 і корпусу 2, дорівнювали б постійній складовій силі різання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Розточувальна оправка, що містить корпус, різцетримач з двома конічними виїмками, установлений з можливістю повороту в процесі різання, і регулювальний гвинт, яка відрізняється тим, що різцетримач установлений на циліндричному хвостовику корпусу оправки і притиснутий до корпусу встановлювальним гвинтом, при цьому в різцетримачі в площині поздовжньої осі різця виконано різьбовий отвір для регулювального гвинта, співвісно йому на торці корпусу виконано конічний отвір, а в площині, перпендикулярній осі різця на торці корпусу виконані два отвори для пружин і кульок, причому ширина різцетримача на 0,2 мм більше довжини циліндричного хвостовика, а співвідношення діаметрів корпусу і циліндричного хвостовика складає 1:2. 2 UA 67720 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
