Оправка з мікрометричним регулюванням вильоту різця

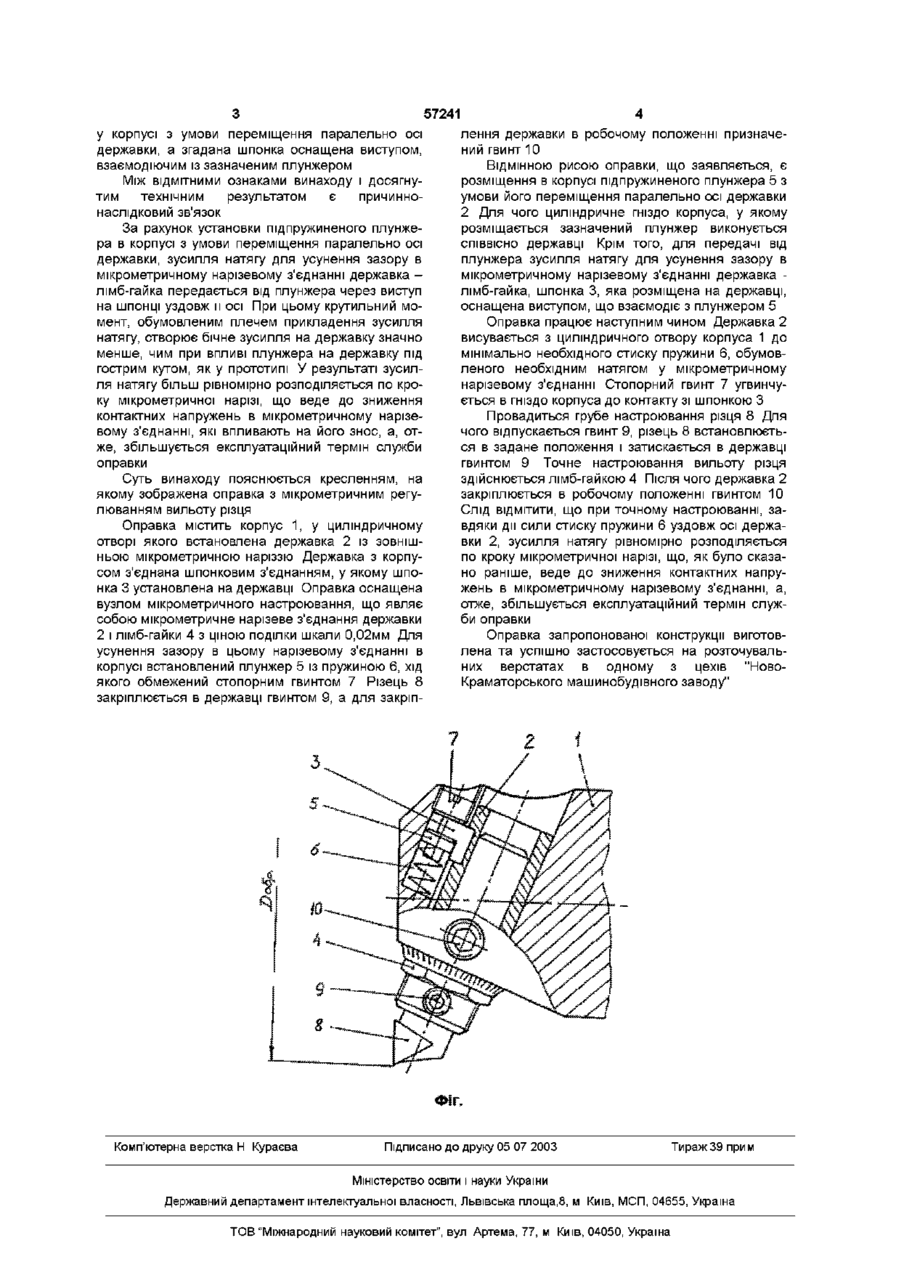

Оправка з мікрометричним регулюванням вильоту різця, що містить корпус і державку з зовнішньою мікрометричною різзю, встановлену в циліндричному отворі корпуса і звязану з ним шпонкою, розміщеною на державці, а також засіб для усунення зазору в мікрометричному різевому з'єднанні державка-лімб-гайка, виконаного у вигляді підпружиненого плунжера, що діє на державку, розміщеного в ГНІЗДІ корпуса, яка відрізняється тим, що підпружинений плунжер встановлений у корпусі з можливістю переміщення паралельно осі державки, а згадана шпонка оснащена виступом, взаємодіючим із зазначеним плунжером Винахід відноситься до області металообробки, а саме до пристроїв для обробки металів різанням і може бути використаний при виробництві розточувальних інструментів Відома оправка (розточувальна головка) з мікрометричним регулюванням положення різця, що містить корпус і розміщену в ньому державку, зв'язану зовнішньою мікрометричною наріззю з лімбгайкою, а також стопорний гвинт, розташований під кутом до осі державки, призначений для усунення зазору в мікрометричному нарізевому з'єднанні (див , наприклад, СРСР № 214275 МІЖ В23Ь 29/034) Недоліком цієї оправки є незручність настроювання вильоту різця, при якому приходиться послабляти стопорний гвинт, а після настроювання знову його затягувати Цей недолік усунутий в ІНШІЙ ВІДОМІЙ оправці з мікрометричним регулюванням вильоту різця, в який стопорний гвинт замінений на підпружинений плунжер (див , наприклад, книгу Ю П Кузнецова й ш "Оснастка для станков с ЧПУ", Довідник, М Машинобудування, 1983 р, С 294, мал 33) Ця оправка найбільш близька, до той що заявляється, по сукупності суттєвих ознак Вона, як і оправка з мікрометричним регулюванням вильоту різця, що заявляється, містить корпус і державку з зовнішньою мікрометричною наріззю, встановлену в циліндричному отворі корпуса і зв'язану з ним шпонкою, розміщеною на державці, а також засіб для усунення зазору в мікрометричному нарізевому з'єднанні державка лімб-гайка, виконаний у вигляді підпружиненого плунжера, що діє на державку, розміщеного в ГНІЗДІ корпуса Однак розташований під гострим кутом до осі державки плунжер, під зусиллям пружини, створює перекіс державки в циліндричному отворі корпуса на величину зазору, що приводить до зносу протилежної плунжеру поверхні державки і контактуючої з нею поверхні корпуса, а також нерівномірному зносу мікрометричної нарізі по кроку У результаті знос даних елементів згодом приводить до невідповідності кроку мікрометричної нарізі і ціни поділки шкали лімб-гайки і, як наслідок, до погрішності при настроюванні вильоту різця на розмір, що скорочує термін експлуатації оправки В основу винаходу покладена задача збільшити експлуатаційний термін служби оправки з мікрометричним регулюванням вильоту різця шляхом зменшення зносу мікрометричного нарізевого з'єднання і за рахунок технічного результату, що полягає в зниженні контактних напружень в зазначеному нарізевому з'єднанні Поставлена задача вирішується тим, що оправка з мікрометричним регулюванням вильоту різця містить корпус і державку з зовнішньою мікрометричною наріззю, встановлену в циліндричному отворі корпуса і зв'язану з ним шпонкою, розміщеною на державці, а також засіб для усунення зазору в мікрометричному нарізевому з'єднанні державка лімб-гайка, виконаний у вигляді підпружиненого плунжера, що діє на державку, розміщеного в циліндричному ГНІЗДІ корпуса, згідно з винаходом, підружинений плунжер встановлений 1 ю 57241 у корпусі з умови переміщення паралельно осі державки, а згадана шпонка оснащена виступом, взаємодіючим із зазначеним плунжером Між ВІДМІТНИМИ ознаками винаходу і досягнутим технічним результатом є причиннонаслідковий зв'язок За рахунок установки підпружиненого плунжера в корпусі з умови переміщення паралельно осі державки, зусилля натягу для усунення зазору в мікрометричному нарізевому з'єднанні державка лімб-гайка передається від плунжера через виступ на шпонці уздовж и осі При цьому крутильний момент, обумовленим плечем прикладення зусилля натягу, створює бічне зусилля на державку значно менше, чим при впливі плунжера на державку під гострим кутом, як у прототипі У результаті зусилля натягу більш рівномірно розподіляється по кроку мікрометричної нарізі, що веде до зниження контактних напружень в мікрометричному нарізевому з'єднанні, які впливають на його знос, а, отже, збільшується експлуатаційний термін служби оправки Суть винаходу пояснюється кресленням, на якому зображена оправка з мікрометричним регулюванням вильоту різця Оправка містить корпус 1, у циліндричному отворі якого встановлена державка 2 із зовнішньою мікрометричною наріззю Державка з корпусом з'єднана шпонковим з'єднанням, у якому шпонка 3 установлена на державці Оправка оснащена вузлом мікрометричного настроювання, що являє собою мікрометричне нарізеве з'єднання державки 2 і лімб-гайки 4 з ціною поділки шкали 0,02мм Для усунення зазору в цьому нарізевому з'єднанні в корпусі встановлений плунжер 5 із пружиною 6, хід якого обмежений стопорним гвинтом 7 Різець 8 закріплюється в державці гвинтом 9, а для закріп Комп'ютерна верстка Н Кураєва лення державки в робочому положенні призначений гвинт 10 ВІДМІННОЮ рисою оправки, що заявляється, є розміщення в корпусі підпружиненого плунжера 5 з умови його переміщення паралельно осі державки 2 Для чого циліндричне гніздо корпуса, у якому розміщається зазначений плунжер виконується СПІВВІСНО державці Крім того, для передачі від плунжера зусилля натягу для усунення зазору в мікрометричному нарізевому з'єднанні державка лімб-гайка, шпонка 3, яка розміщена на державці, оснащена виступом, що взаємодіє з плунжером 5 Оправка працює наступним чином Державка 2 висувається з циліндричного отвору корпуса 1 до мінімально необхідного стиску пружини 6, обумовленого необхідним натягом у мікрометричному нарізевому з'єднанні Стопорний гвинт 7 угвинчується в гніздо корпуса до контакту зі шпонкою З Провадиться грубе настроювання різця 8 Для чого відпускається гвинт 9, різець 8 встановлюється в задане положення і затискається в державці гвинтом 9 Точне настроювання вильоту різця здійснюється лімб-гайкою 4 Після чого державка 2 закріплюється в робочому положенні гвинтом 10 Слід ВІДМІТИТИ, ЩО при точному настроюванні, завдяки дії сили стиску пружини 6 уздовж осі державки 2, зусилля натягу рівномірно розподіляється по кроку мікрометричної нарізі, що, як було сказано раніше, веде до зниження контактних напружень в мікрометричному нарізевому з'єднанні, а, отже, збільшується експлуатаційний термін служби оправки Оправка запропонованої конструкції виготовлена та успішно застосовується на розточувальних верстатах в одному з цехів "НовоКраматорського машинобудівного заводу" Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
