Пристрій для визначення механічних напружень у феромагнітних конструкціях

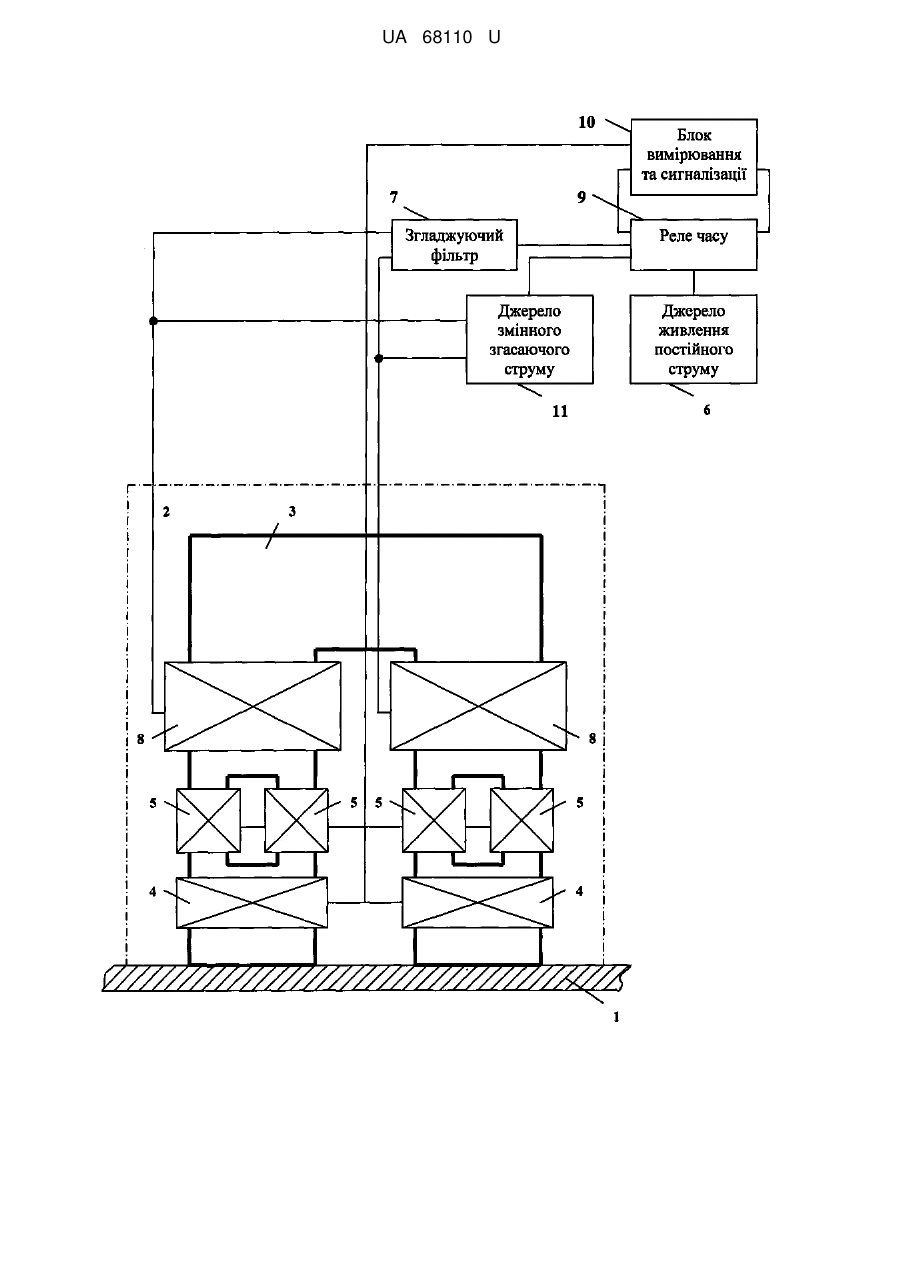

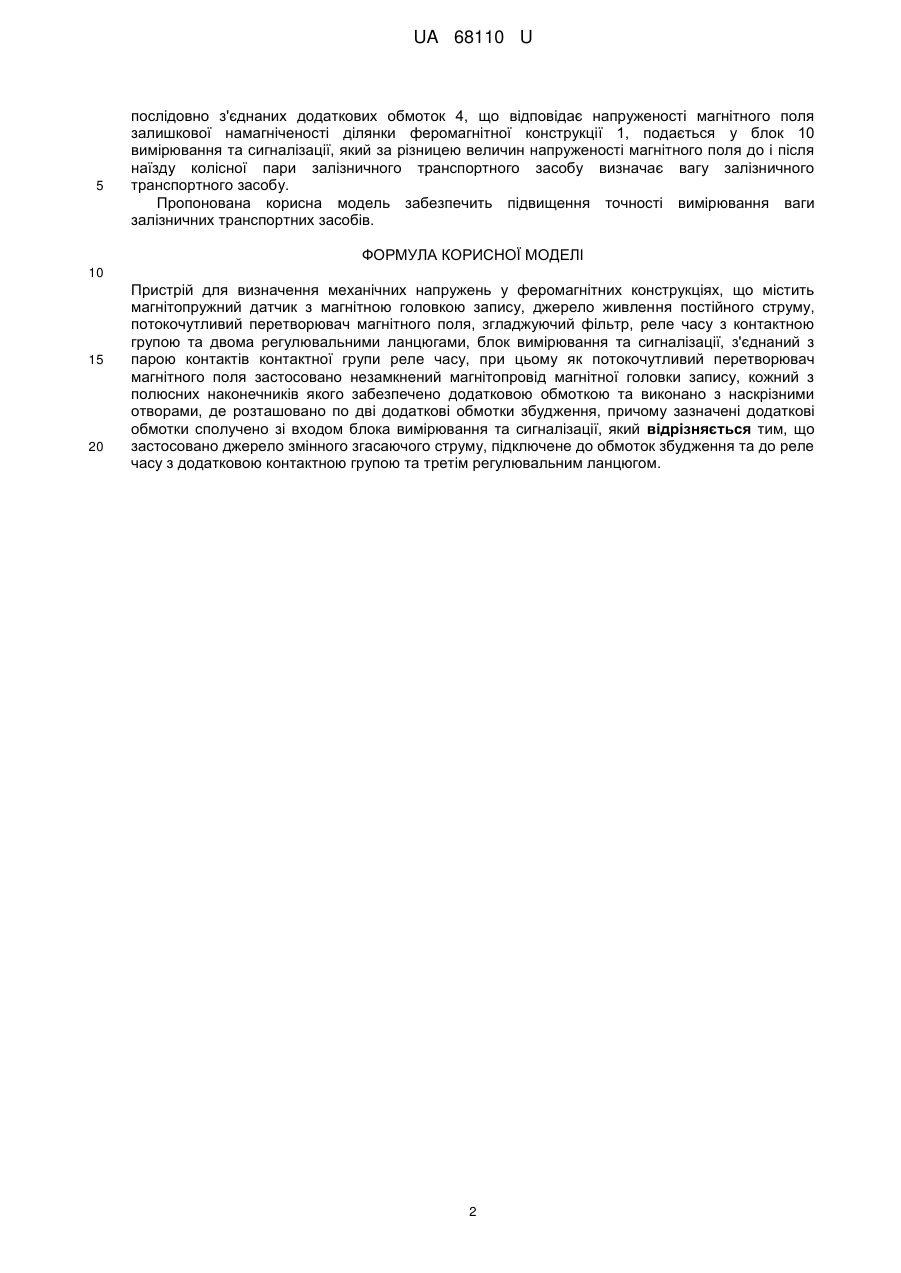

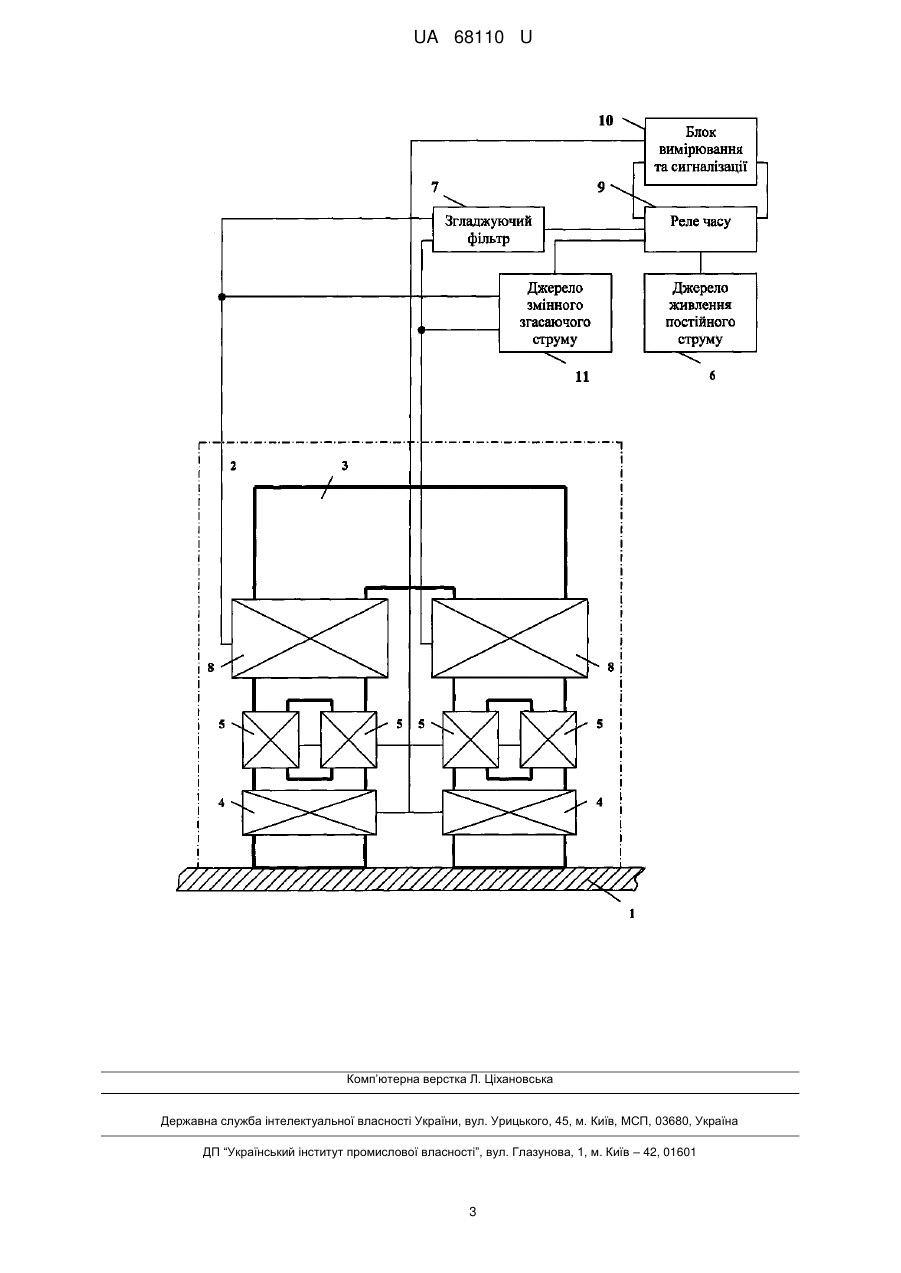

Реферат: UA 68110 U UA 68110 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання ваги залізничних транспортних засобів. Відомий пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві додаткові обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації [див. патент України № 52302 G06G7/00, опубл. 25.08.2010, бюл. № 16]. Цей пристрій обрано за прототип. Недоліком відомого пристрою є те, що можлива вихідна спонтанна намагніченість феромагнітної конструкції створює зовнішнє магнітне поле, що призводить до зменшення точності вимірювання ваги залізничних транспортних одиниць. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом, що дозволить суттєво підвищити точність вимірювання ваги. Поставлена задача досягається тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві додаткові обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації, згідно корисної моделі застосовано джерело змінного згасаючого струму, підключене до обмоток збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1, що містить магнітопружний датчик 2 з магнітною головкою запису 3, на кожному з полюсних наконечників незамкненого магнітопроводу якої розташовано додаткову обмотку 4 та які виконано з наскрізними отворами, де розташовано по дві додаткові обмотки 5, джерело 6 живлення постійного струму, згладжуючий фільтр 7, сполучений виходом з обмотками збудження 8, реле часу 9 з контактною групою і трьома регулювальними ланцюгами (не показані), блок 10 вимірювання та сигналізації, сполучений входом з реле часу 9 та з додатковими обмотками 4, 5, причому кожну з пар додаткових обмоток 5 з'єднано послідовно узгоджено, а також джерело змінного згасаючого струму 11. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітна головка запису 3 встановлюється в місці вимірювання ваги залізничних транспортних засобів. Перед проїздом колісної пари залізничного транспортного засобу запускається реле часу 9, яке своєю першою контактною групою підключає обмотки збудження 8 до джерела змінного згасаючого струму 11, під впливом якого ділянка феромагнітної конструкції 1 розмагнічується. Потім реле часу 9 своєю першою контактною групою відключає обмотки збудження 8 від джерела змінного згасаючого струму 11, а другою контактною групою підключає обмотки збудження 8 до джерела живлення постійного струму 6. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 1 в місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї до стану залишкової намагніченості. На цей час реле часу 9 відключає вхід згладжуючого фільтра 7 від джерела живлення постійного струму 6 і через невеликий інтервал часу підключає своєю третьою контактною групою блок 10 вимірювання та сигналізації. У момент проїзду колісної пари залізничного транспортного засобу змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Кожна з пар додаткових обмоток 5 відіграє роль модулятора магнітного потоку, який замикається магнітопроводом магнітної головки запису 3. Подвоєний корисний сигнал з 1 UA 68110 U 5 послідовно з'єднаних додаткових обмоток 4, що відповідає напруженості магнітного поля залишкової намагніченості ділянки феромагнітної конструкції 1, подається у блок 10 вимірювання та сигналізації, який за різницею величин напруженості магнітного поля до і після наїзду колісної пари залізничного транспортного засобу визначає вагу залізничного транспортного засобу. Пропонована корисна модель забезпечить підвищення точності вимірювання ваги залізничних транспортних засобів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, при цьому як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві додаткові обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації, який відрізняється тим, що застосовано джерело змінного згасаючого струму, підключене до обмоток збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. 2 UA 68110 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
