Пристрій для визначення механічних напружень у феромагнітних конструкціях

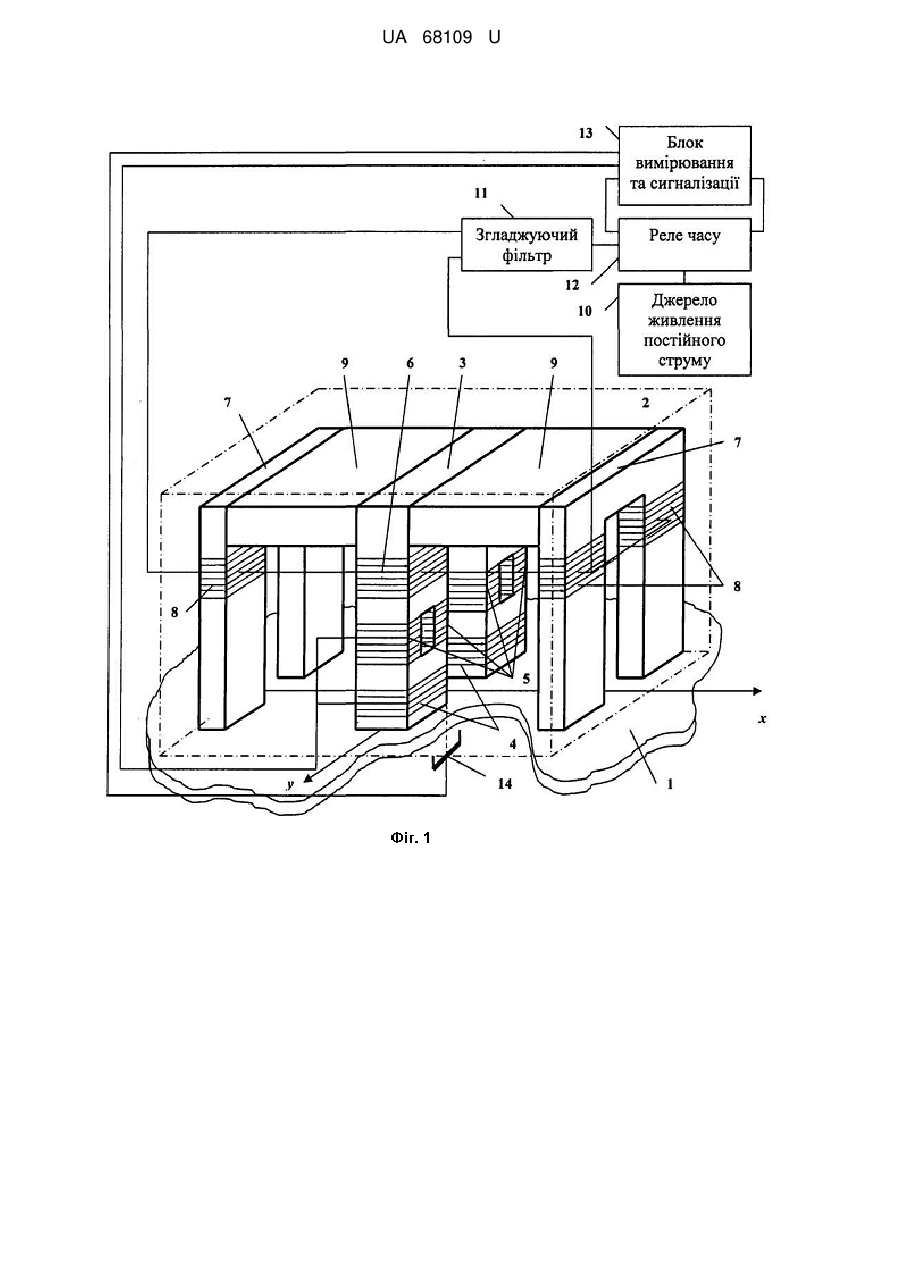

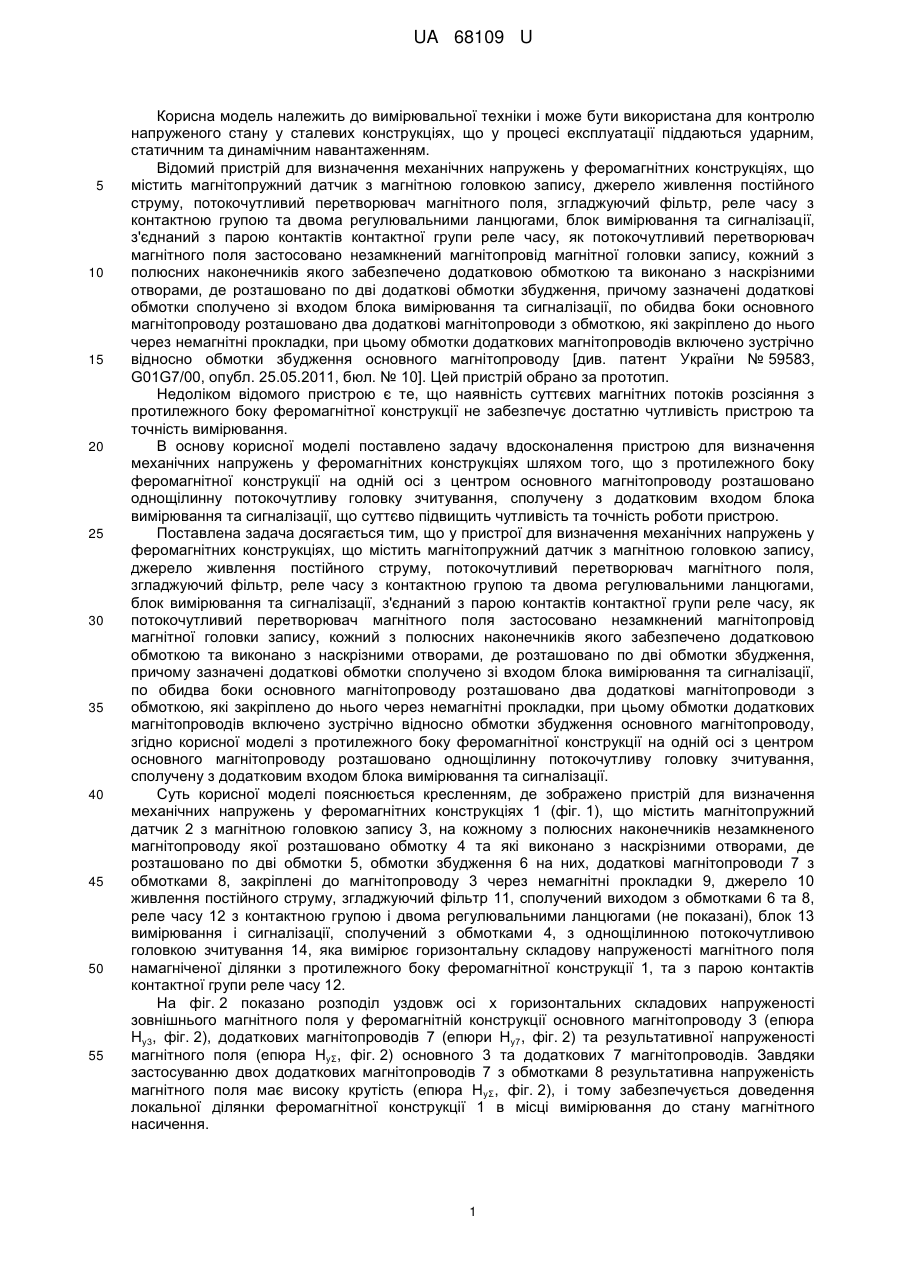

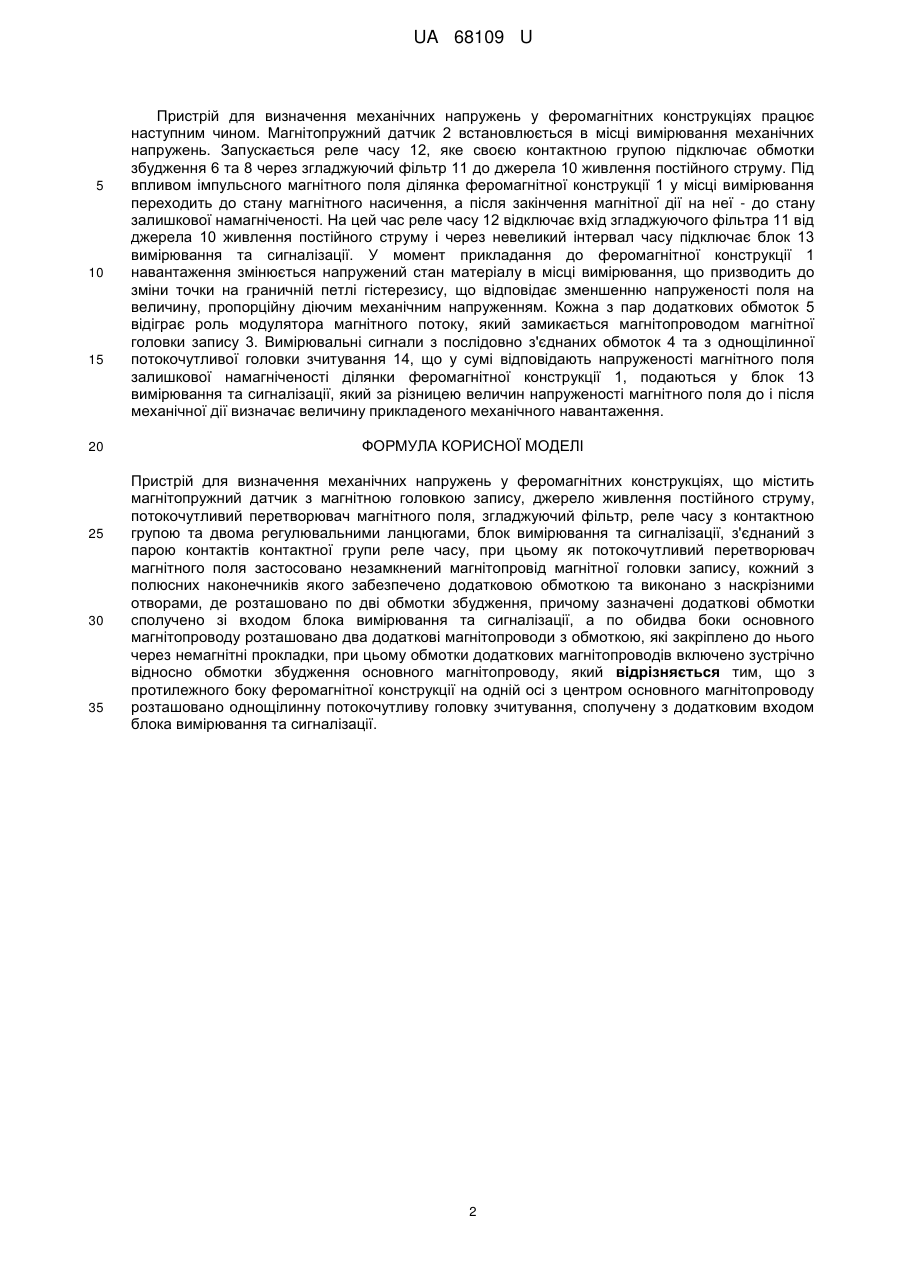

Реферат: UA 68109 U UA 68109 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки і може бути використана для контролю напруженого стану у сталевих конструкціях, що у процесі експлуатації піддаються ударним, статичним та динамічним навантаженням. Відомий пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві додаткові обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації, по обидва боки основного магнітопроводу розташовано два додаткові магнітопроводи з обмоткою, які закріплено до нього через немагнітні прокладки, при цьому обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу [див. патент України № 59583, G01G7/00, опубл. 25.05.2011, бюл. № 10]. Цей пристрій обрано за прототип. Недоліком відомого пристрою є те, що наявність суттєвих магнітних потоків розсіяння з протилежного боку феромагнітної конструкції не забезпечує достатню чутливість пристрою та точність вимірювання. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що з протилежного боку феромагнітної конструкції на одній осі з центром основного магнітопроводу розташовано однощілинну потокочутливу головку зчитування, сполучену з додатковим входом блока вимірювання та сигналізації, що суттєво підвищить чутливість та точність роботи пристрою. Поставлена задача досягається тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації, по обидва боки основного магнітопроводу розташовано два додаткові магнітопроводи з обмоткою, які закріплено до нього через немагнітні прокладки, при цьому обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу, згідно корисної моделі з протилежного боку феромагнітної конструкції на одній осі з центром основного магнітопроводу розташовано однощілинну потокочутливу головку зчитування, сполучену з додатковим входом блока вимірювання та сигналізації. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1 (фіг. 1), що містить магнітопружний датчик 2 з магнітною головкою запису 3, на кожному з полюсних наконечників незамкненого магнітопроводу якої розташовано обмотку 4 та які виконано з наскрізними отворами, де розташовано по дві обмотки 5, обмотки збудження 6 на них, додаткові магнітопроводи 7 з обмотками 8, закріплені до магнітопроводу 3 через немагнітні прокладки 9, джерело 10 живлення постійного струму, згладжуючий фільтр 11, сполучений виходом з обмотками 6 та 8, реле часу 12 з контактною групою і двома регулювальними ланцюгами (не показані), блок 13 вимірювання і сигналізації, сполучений з обмотками 4, з однощілинною потокочутливою головкою зчитування 14, яка вимірює горизонтальну складову напруженості магнітного поля намагніченої ділянки з протилежного боку феромагнітної конструкції 1, та з парою контактів контактної групи реле часу 12. На фіг. 2 показано розподіл уздовж осі х горизонтальних складових напруженості зовнішнього магнітного поля у феромагнітній конструкції основного магнітопроводу 3 (епюра Hу3, фіг. 2), додаткових магнітопроводів 7 (епюри Ну7, фіг. 2) та результативної напруженості магнітного поля (епюра HуΣ, фіг. 2) основного 3 та додаткових 7 магнітопроводів. Завдяки застосуванню двох додаткових магнітопроводів 7 з обмотками 8 результативна напруженість магнітного поля має високу крутість (епюра HуΣ, фіг. 2), і тому забезпечується доведення локальної ділянки феромагнітної конструкції 1 в місці вимірювання до стану магнітного насичення. 1 UA 68109 U 5 10 15 20 25 30 35 Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітопружний датчик 2 встановлюється в місці вимірювання механічних напружень. Запускається реле часу 12, яке своєю контактною групою підключає обмотки збудження 6 та 8 через згладжуючий фільтр 11 до джерела 10 живлення постійного струму. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 1 у місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. На цей час реле часу 12 відключає вхід згладжуючого фільтра 11 від джерела 10 живлення постійного струму і через невеликий інтервал часу підключає блок 13 вимірювання та сигналізації. У момент прикладання до феромагнітної конструкції 1 навантаження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Кожна з пар додаткових обмоток 5 відіграє роль модулятора магнітного потоку, який замикається магнітопроводом магнітної головки запису 3. Вимірювальні сигнали з послідовно з'єднаних обмоток 4 та з однощілинної потокочутливої головки зчитування 14, що у сумі відповідають напруженості магнітного поля залишкової намагніченості ділянки феромагнітної конструкції 1, подаються у блок 13 вимірювання та сигналізації, який за різницею величин напруженості магнітного поля до і після механічної дії визначає величину прикладеного механічного навантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, при цьому як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації, а по обидва боки основного магнітопроводу розташовано два додаткові магнітопроводи з обмоткою, які закріплено до нього через немагнітні прокладки, при цьому обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу, який відрізняється тим, що з протилежного боку феромагнітної конструкції на одній осі з центром основного магнітопроводу розташовано однощілинну потокочутливу головку зчитування, сполучену з додатковим входом блока вимірювання та сигналізації. 2 UA 68109 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
