Пристрій для розподілу сипких матеріалів

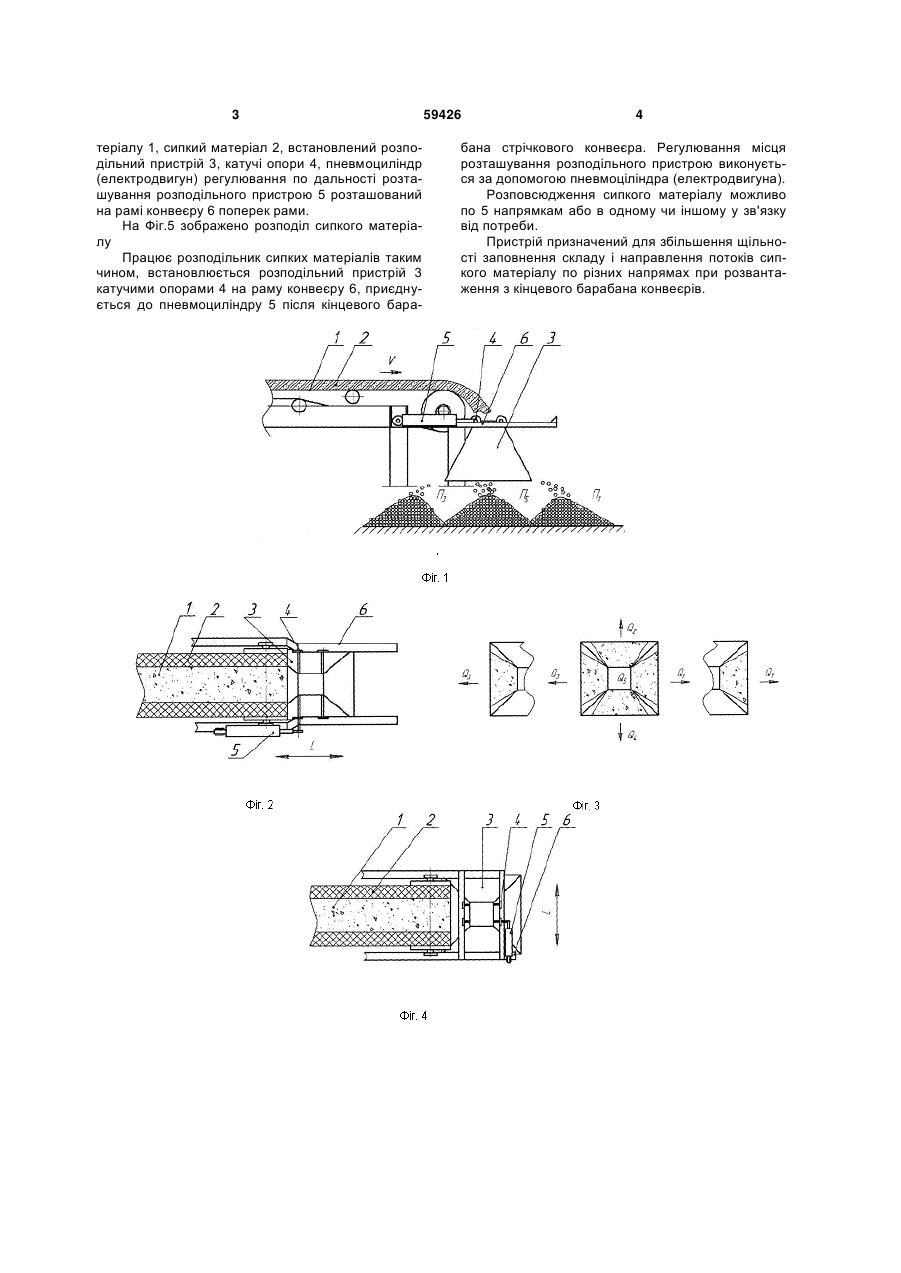

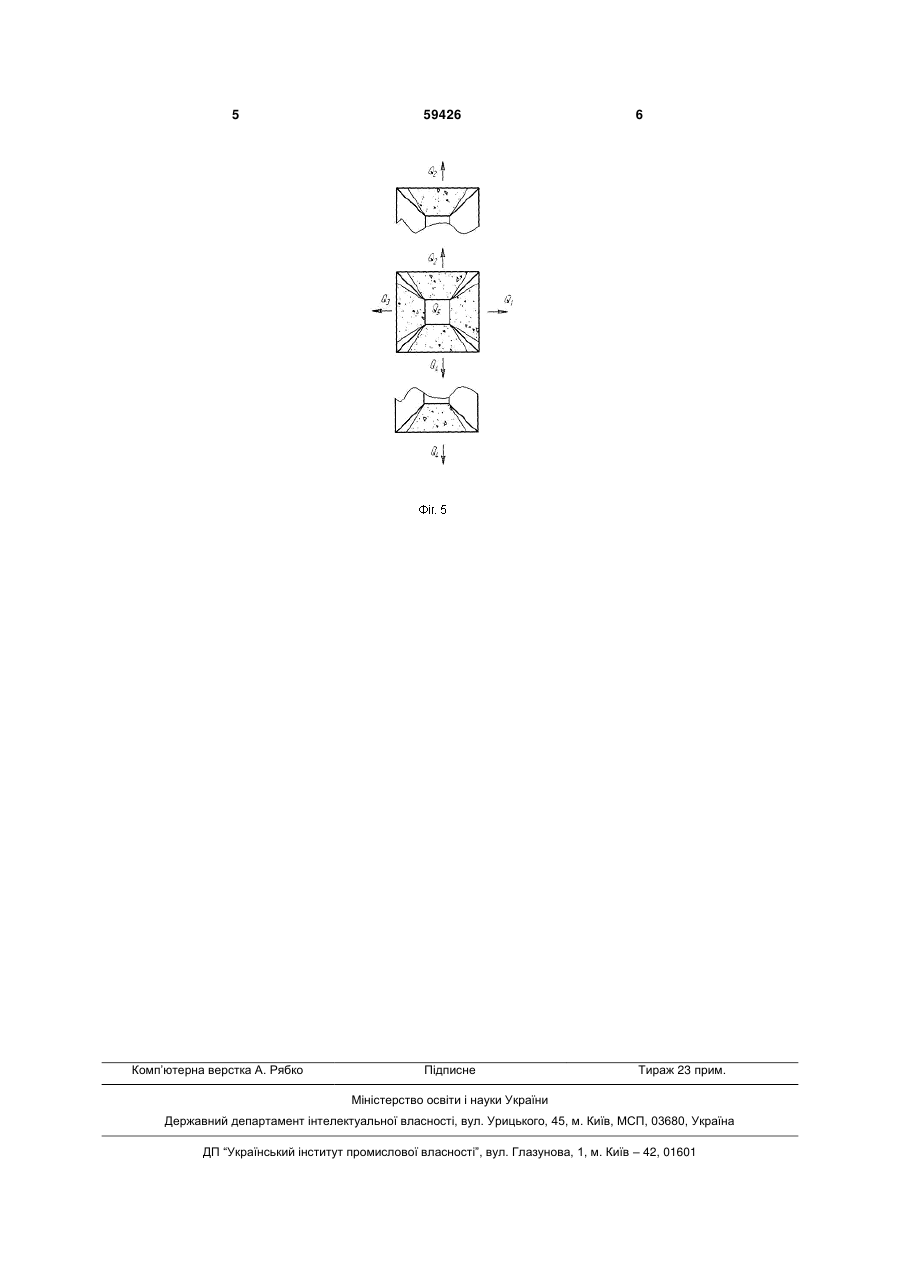

УКРАЇНА (19) UA (11) 59426 (13) U (51) МПК B65G 65/32 (2006.01) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ видається під відповідальність власника патенту ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ПРИСТРІЙ ДЛЯ РОЗПОДІЛУ СИПКИХ МАТЕРІАЛІВ 1 2 (13) 59426 (11) від ширини сипкого матеріалу на конвеєрній стрічці, при цьому розподільник встановлений на рамі на рухомих опорах і з'єднується з пневмоциліндром (електродвигуном). З кінцевого барабана конвеєра сипкий матеріал потрапляє в центральний отвір розподільника і на конвеєр (що знаходиться знизу центрального отвори) у іншому напрямі або на передню, задню та бокові напрями. При попаданні на стінки розподільника сипкий матеріал набуває прискорення на похилій поверхні яке сприяє збільшенню дальності польоту часток сипкого матеріалу. Корисна модель пояснюється кресленням: На Фіг.1 схематично показаний (вид збоку) пристрій стрічка конвеєру переміщення сипкого матеріалу 1, сипкий матеріал 2, встановлений розподільний пристрій 3, катучі опори 4, пневмоциліндр (електродвигун) 5 регулювання по дальності розташування розподільного пристрою розташований на рамі конвеєру 6. На Фіг.2 схематично показаний пристрій (вид зверху) стрічка конвеєру переміщення сипкого матеріалу 1, сипкий матеріал 2, встановлений розподільний пристрій 3, катучі опори 4, пневмоциліндр (електродвигун) регулювання по дальності розташування розподільного пристрою 5 розташований на рамі конвеєру 6 у вздовж рами. На Фіг.3 зображено розподіл сипкого матеріалу. На Фіг.4 схематично показаний пристрій (вид зверху) стрічка конвеєру переміщення сипкого ма UA Корисна модель відноситися до транспортуючої техніки (промисловий транспорт), а саме - до пристроїв розподілу сипких матеріалів через кінцевий барабан стрічкового конвеєра. Відомий пристрій для вивантаження сипких вантажів з штабелю, що містить самохідне шасі, на якому змонтовані горизонтальний відвантажувальний конвеєр і з можливістю переміщення у вертикальній плоскості індивідуальними обрушувачами А.С. №1720967, 5 B65G 65, БВ №11,1989. Недоліком відомого пристрою є велика матеріалоємність і незручність в експлуатації. Найбільш близьким є пристрій для розподілу потоку матеріалу при розвантаженні ємкостей, що містить встановлений в ємкості з можливістю гойдання на осі двоскатний дільник, скати якого сполучені поперечкою, на якій закріплена вісь, і механізм регулювання рівномірного розподілу матеріалу потоку. А.С. №1787129, 5 B65G 65/32, БВ№1, 1991. Недоліком відомого пристрою є неможливість направлення потоку сипкого матеріалу у різних напрямах. Завдання корисної моделі - збільшення щільності заповнення складу і надання напряму потоку сипкого матеріалу потрібного направлення. Вказане завдання досягається тим, що розподільник виконаний у вигляді зрізаної 4-и сторонньої піраміди, яка має у верхній частині отвір розміром а*в, де а - в залежності від висоти сипкого матеріалу на конвеєрній стрічки, в - в залежності U поперечкою, на якій закріплена вісь, і механізм регулювання рівномірного розподілу матеріалу потоку, який відрізняється тим, що розподільник виконаний у вигляді зрізаної 4-и сторонньої піраміди, яка має у верхній частині отвір розміром а*в, де а - в залежності від висоти сипкого матеріалу на конвеєрній стрічки, в - в залежності від ширини сипкого матеріалу на конвеєрній стрічці, при цьому розподільник встановлений на рамі на рухомих опорах. (19) (21) u201014345 (22) 30.11.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ПЕНЧУК ВАЛЕНТИН ОЛЕКСІЙОВИЧ, КРИКУН ЕДУАРД ОЛЕКСАНДРОВИЧ, КРИКУН ПАВЛО ОЛЕКСАНДРОВИЧ (73) ПЕНЧУК ВАЛЕНТИН ОЛЕКСІЙОВИЧ, КРИКУН ЕДУАРД ОЛЕКСАНДРОВИЧ, КРИКУН ПАВЛО ОЛЕКСАНДРОВИЧ (57) Пристрій для розподілу сипких матеріалів, що містить двоскатний дільник, скати якого сполучені 3 теріалу 1, сипкий матеріал 2, встановлений розподільний пристрій 3, катучі опори 4, пневмоциліндр (електродвигун) регулювання по дальності розташування розподільного пристрою 5 розташований на рамі конвеєру 6 поперек рами. На Фіг.5 зображено розподіл сипкого матеріалу Працює розподільник сипких матеріалів таким чином, встановлюється розподільний пристрій 3 катучими опорами 4 на раму конвеєру 6, приєднується до пневмоциліндру 5 після кінцевого бара 59426 4 бана стрічкового конвеєра. Регулювання місця розташування розподільного пристрою виконується за допомогою пневмоціліндра (електродвигуна). Розповсюдження сипкого матеріалу можливо по 5 напрямкам або в одному чи іншому у зв'язку від потреби. Пристрій призначений для збільшення щільності заповнення складу і направлення потоків сипкого матеріалу по різних напрямах при розвантаження з кінцевого барабана конвеєрів. 5 Комп’ютерна верстка А. Рябко 59426 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
