Приміщення круглого типу для вирощування свинок і кнурців

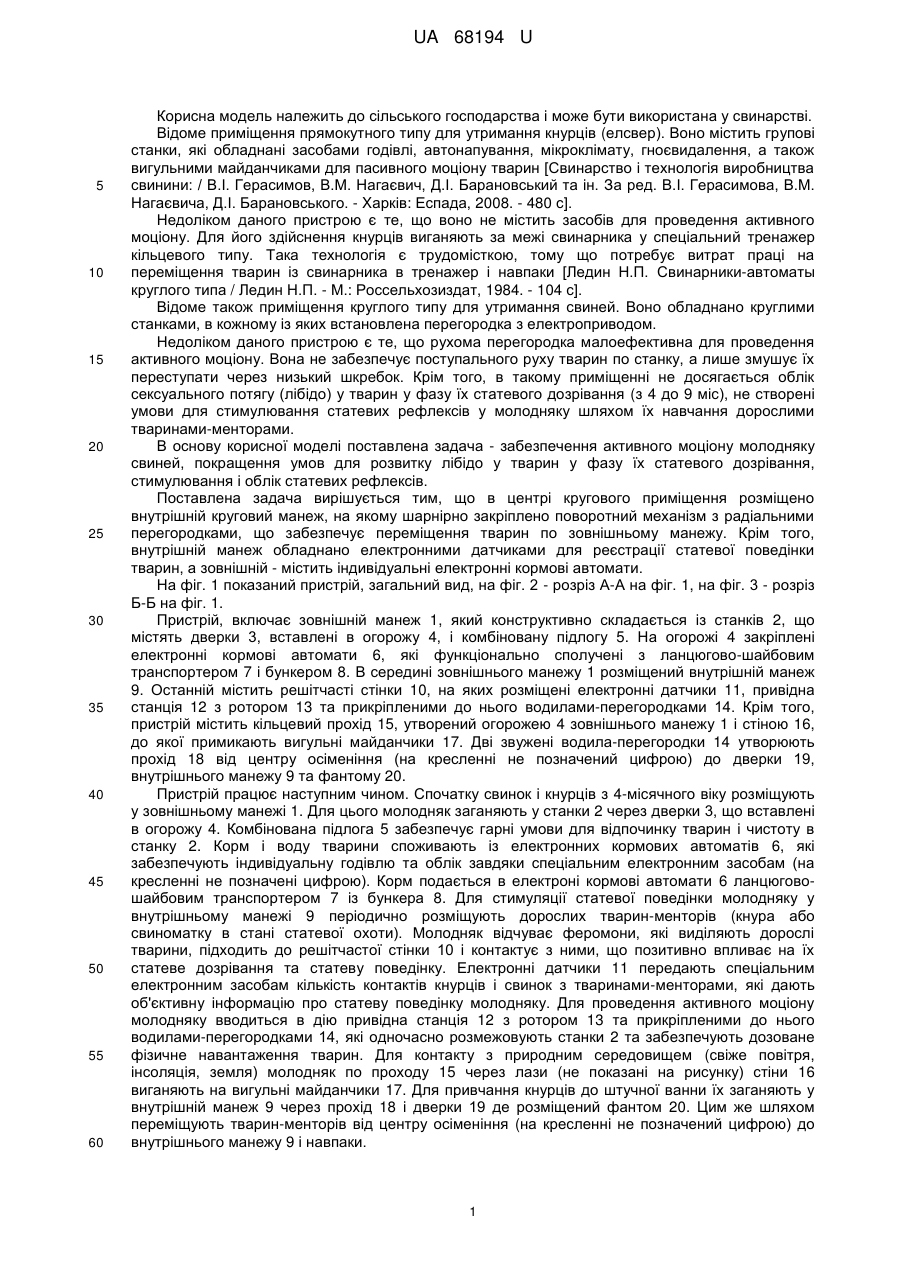

Реферат: UA 68194 U UA 68194 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства і може бути використана у свинарстві. Відоме приміщення прямокутного типу для утримання кнурців (елсвер). Воно містить групові станки, які обладнані засобами годівлі, автонапування, мікроклімату, гноєвидалення, а також вигульними майданчиками для пасивного моціону тварин [Свинарство і технологія виробництва свинини: / В.І. Герасимов, В.М. Нагаєвич, Д.І. Барановський та ін. За ред. В.І. Герасимова, В.М. Нагаєвича, Д.І. Барановського. - Xарків: Еспада, 2008. - 480 с]. Недоліком даного пристрою є те, що воно не містить засобів для проведення активного моціону. Для його здійснення кнурців виганяють за межі свинарника у спеціальний тренажер кільцевого типу. Така технологія є трудомісткою, тому що потребує витрат праці на переміщення тварин із свинарника в тренажер і навпаки [Ледин Н.П. Свинарники-автоматы круглого типа / Ледин Н.П. - М.: Россельхозиздат, 1984. - 104 с]. Відоме також приміщення круглого типу для утримання свиней. Воно обладнано круглими станками, в кожному із яких встановлена перегородка з електроприводом. Недоліком даного пристрою є те, що рухома перегородка малоефективна для проведення активного моціону. Вона не забезпечує поступального руху тварин по станку, а лише змушує їх переступати через низький шкребок. Крім того, в такому приміщенні не досягається облік сексуального потягу (лібідо) у тварин у фазу їх статевого дозрівання (з 4 до 9 міс), не створені умови для стимулювання статевих рефлексів у молодняку шляхом їх навчання дорослими тваринами-менторами. В основу корисної моделі поставлена задача - забезпечення активного моціону молодняку свиней, покращення умов для розвитку лібідо у тварин у фазу їх статевого дозрівання, стимулювання і облік статевих рефлексів. Поставлена задача вирішується тим, що в центрі кругового приміщення розміщено внутрішній круговий манеж, на якому шарнірно закріплено поворотний механізм з радіальними перегородками, що забезпечує переміщення тварин по зовнішньому манежу. Крім того, внутрішній манеж обладнано електронними датчиками для реєстрації статевої поведінки тварин, а зовнішній - містить індивідуальні електронні кормові автомати. На фіг. 1 показаний пристрій, загальний вид, на фіг. 2 - розріз А-А на фіг. 1, на фіг. 3 - розріз Б-Б на фіг. 1. Пристрій, включає зовнішній манеж 1, який конструктивно складається із станків 2, що містять дверки 3, вставлені в огорожу 4, і комбіновану підлогу 5. На огорожі 4 закріплені електронні кормові автомати 6, які функціонально сполучені з ланцюгово-шайбовим транспортером 7 і бункером 8. В середині зовнішнього манежу 1 розміщений внутрішній манеж 9. Останній містить решітчасті стінки 10, на яких розміщені електронні датчики 11, привідна станція 12 з ротором 13 та прикріпленими до нього водилами-перегородками 14. Крім того, пристрій містить кільцевий прохід 15, утворений огорожею 4 зовнішнього манежу 1 і стіною 16, до якої примикають вигульні майданчики 17. Дві звужені водила-перегородки 14 утворюють прохід 18 від центру осіменіння (на кресленні не позначений цифрою) до дверки 19, внутрішнього манежу 9 та фантому 20. Пристрій працює наступним чином. Спочатку свинок і кнурців з 4-місячного віку розміщують у зовнішньому манежі 1. Для цього молодняк заганяють у станки 2 через дверки 3, що вставлені в огорожу 4. Комбінована підлога 5 забезпечує гарні умови для відпочинку тварин і чистоту в станку 2. Корм і воду тварини споживають із електронних кормових автоматів 6, які забезпечують індивідуальну годівлю та облік завдяки спеціальним електронним засобам (на кресленні не позначені цифрою). Корм подається в електроні кормові автомати 6 ланцюговошайбовим транспортером 7 із бункера 8. Для стимуляції статевої поведінки молодняку у внутрішньому манежі 9 періодично розміщують дорослих тварин-менторів (кнура або свиноматку в стані статевої охоти). Молодняк відчуває феромони, які виділяють дорослі тварини, підходить до решітчастої стінки 10 і контактує з ними, що позитивно впливає на їх статеве дозрівання та статеву поведінку. Електронні датчики 11 передають спеціальним електронним засобам кількість контактів кнурців і свинок з тваринами-менторами, які дають об'єктивну інформацію про статеву поведінку молодняку. Для проведення активного моціону молодняку вводиться в дію привідна станція 12 з ротором 13 та прикріпленими до нього водилами-перегородками 14, які одночасно розмежовують станки 2 та забезпечують дозоване фізичне навантаження тварин. Для контакту з природним середовищем (свіже повітря, інсоляція, земля) молодняк по проходу 15 через лази (не показані на рисунку) стіни 16 виганяють на вигульні майданчики 17. Для привчання кнурців до штучної ванни їх заганяють у внутрішній манеж 9 через прохід 18 і дверки 19 де розміщений фантом 20. Цим же шляхом переміщують тварин-менторів від центру осіменіння (на кресленні не позначений цифрою) до внутрішнього манежу 9 і навпаки. 1 UA 68194 U Перевага пропонованого пристрою полягає в тому, що він забезпечує активний моціон молодняку свиней, покращує умови для розвитку лібідо у тварин у фазу їх статевого дозрівання, стимулює та регіструє статеву поведінку. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Приміщення круглого типу для вирощування свинок і кнурців, яке обладнано круглими станками, в кожному із яких встановлена перегородка з електроприводом, яке відрізняється тим, що в центрі кругового приміщення розміщено внутрішній круговий манеж, на якому шарнірно закріплено поворотний механізм з радіальними перегородками, що забезпечує переміщення тварин по зовнішньому манежу; при цьому внутрішній манеж обладнано електронними датчиками для реєстрації статевої поведінки тварин, а зовнішній - містить індивідуальні електронні кормові автомати. 2 UA 68194 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
