Агрегат для переробки стебел луб’яних культур

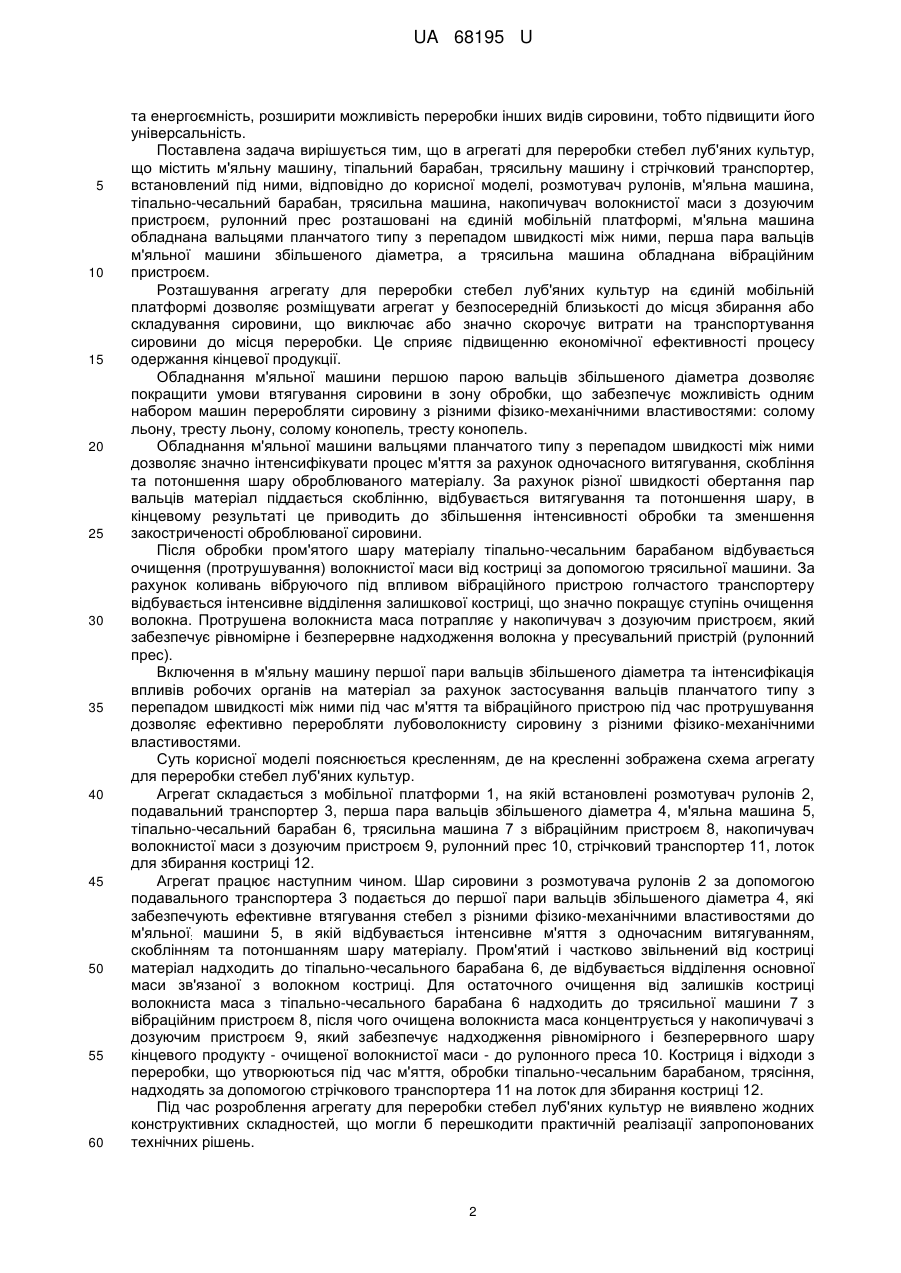

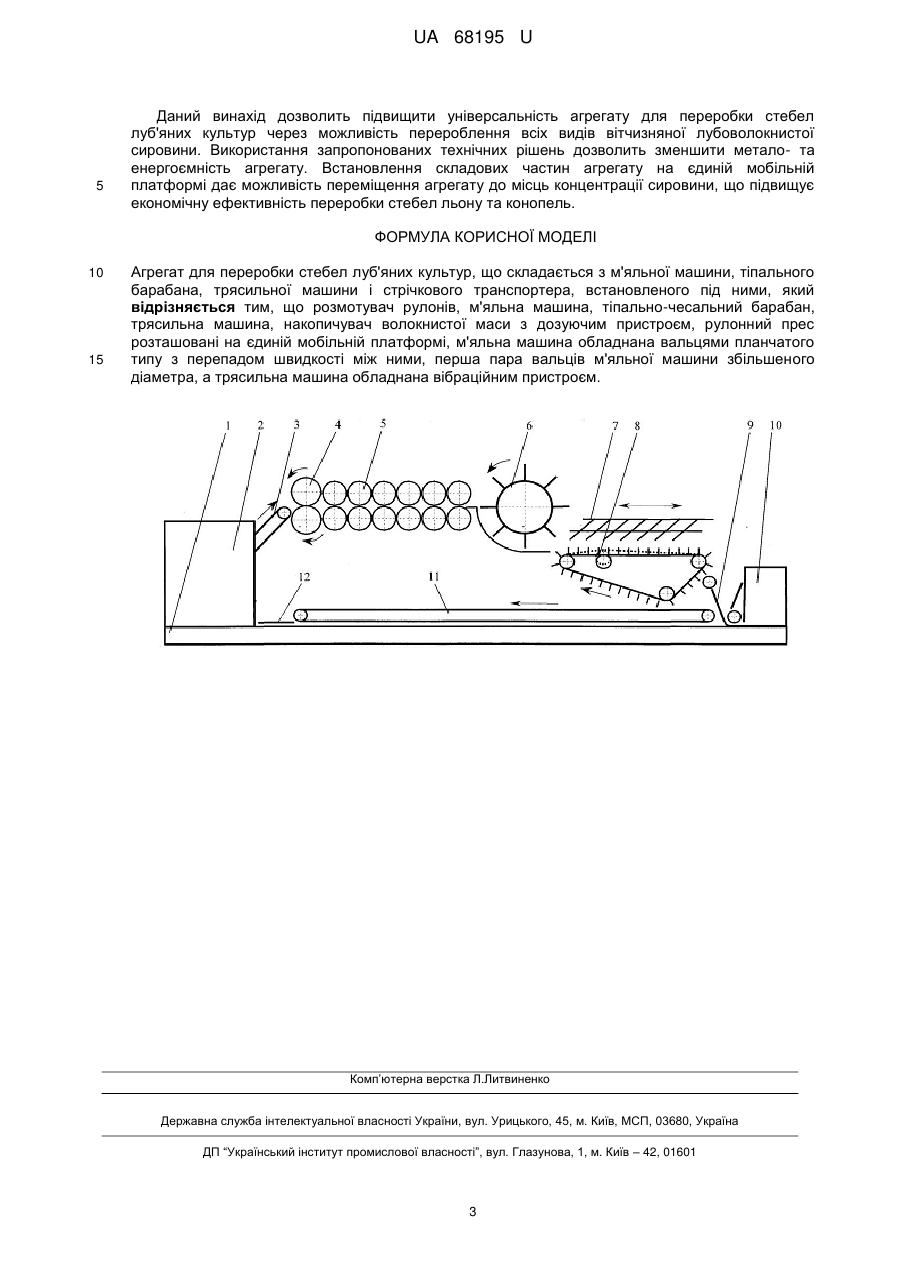

Реферат: Агрегат для переробки стебел луб'яних культур складається з м'яльної машини, тіпального барабана, трясильної машини і стрічкового транспортера, встановленого під ними. Розмотувач рулонів, м'яльна машина, тіпально-чесальний барабан, трясильна машина, накопичувач волокнистої маси з дозуючим пристроєм, рулонний прес розташовані на єдиній мобільній платформі, м'яльна машина обладнана вальцями планчатого типу з перепадом швидкості між ними, перша пара вальців м'яльної машини збільшеного діаметра, а трясильна машина обладнана вібраційним пристроєм. UA 68195 U (54) АГРЕГАТ ДЛЯ ПЕРЕРОБКИ СТЕБЕЛ ЛУБ'ЯНИХ КУЛЬТУР UA 68195 U UA 68195 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузей сільського господарства та текстильної промисловості, а саме до первинної переробки стебел лубоволокнистих культур. Агрегат може використовуватись для одержання однотипного волокна і костриці з льону та конопель, дозволяє одержувати волокно з низькою закостриченістю та підвищує ефективність використання переробного обладнання. В Україні основна маса короткого льоноволокна виробляється на куделеприготувальних лініях підприємств з первинної переробки льону: Відомий агрегат куделеприготувальний агрегат КПМЛ-2М [Марков В.В. Первичная обработка льна и других лубяных культур / Марков В.В. - М. : Легкая и пищевая пром-сть, 1981. - 376 с.], який складається з шароформуючого механізму, м'яльної машини, тіпальних секцій, трясильної машини, системи пневмотранспорту. Переробка сировини за допомогою куделеприготувального агрегату КПМЛ-2М дозволяє одержувати високоякісне коротке волокно та кострицю, але велика кількість машин-складових агрегату обумовлює високу метало- та енергоємність лінії в цілому, а стаціонарне розташування даного агрегату не сприяє однаково високоефективному переробленню сировини, що надходить на підприємство з різновіддалених районів вирощування. Зі збільшенням відстані від поля до заводу, а отже і транспортних витрат, зменшується економічна ефективність процесу переробки. Відомий спосіб видалення костриці з льону та машина для здійснення цього способу [Пат. 6 2104625 Российская Федерация, МПК А01С 1/00, D01B 1/18, D01B 1/22, A01D 45/06. Способ удаления у льна костры и машина для осуществления этого способа / Вальтер Шааль, Хорст Вайгельт; заявитель и патентообладатель Клаас Охг (DE). - № 93058562/13; заявл: 12.06.92; опубл. 20.02.98]. Дана машина дозволяє одержувати волокно льону на полі, виключаючи з процесу переробки операції транспортування та складування сировини. Недоліком цього способу є низька продуктивність машини, обумовлена шириною захвату та швидкістю пересування її по полю, залежність процесу переробки від погодних умов, розсіювання одержуваної костриці (близько 80 % біомаси льоносоломи) по полю. 3 Також відомий мобільний знекостричувач льону [Pat. 4,241,474 United States, Int. Cl. D01B 1/24. Mobile flax decorticator / Joseph A.M. Doutre; assignee: Dotmar Inc., Montreal, Canada. - № 7,492; Field: Jan. 29, 1979; Dec. 30, 1980]. Мобільний знекостричувач льону дозволяє одержувати однотипне волокно льону та кострицю безпосередньо на полі, в процесі підбору сировини з валка. Недоліком мобільного знекостричувача льону є залежність процесу переробки від погодних умов, а також низька продуктивність через обмежену швидкість пересування по полю. Відомий також агрегат для переробки соломи льону з м'ялкою для льоносоломи і 5 барабанним кострицевідділювачем [Pat. 0 398 421 European Patent Office, Int. Cl. D01B 1/14, D01B 1/24, D01B 1/28. Apparatus for processing flax straw, and also straw opener and drum therefor / Leutscher, Hendrik Jakob; applicant: Instituut voor bewaring en verwerking; van landbouwprodukten. - № 90201168.3; Date of filing 08.05.90; Date of publication of aplication 22.11.90, Bull. 90/47], в якому високоякісне відділення волокна від костриці відбувається за допомогою одного або більше бильних барабанів для переробки льоносоломи. В залежності від стану сировини, що надходить до переробки, вимог до вихідної продукції та від планованих інвестицій у виробництво агрегат складається з барабанного кострицевідділювача, що поєднує вальці, обладнані зубчастими кільцями, з одним або більше протирізальними зубчастими планками, що безпосередньо взаємодіють так, що кожне зубчасте кільце знаходиться між двох протирізальних ножів. Оброблюваний матеріал надходить до барабана зафіксованим, взаємодія з робочими органами забезпечується симетричною відносно барабана решіткою і внутрішнім обертальним механізмом з тіпальними ножами. Між барабанним кострицевідділювачем і м'яльною, машиною встановлена трясильна машина для попереднього очищення від костриці, а кінцеве відділення костриці від волокна відбувається на барабанному кострицевідділювачі та другій трясильній машині. Відомий агрегат забезпечує високоякісне відділення деревинної частини стебел соломи льону від лубу, дозволяє однаково ефективно переробляти сировину з різними фізикомеханічними властивостями за рахунок встановлення одного або більше бильних барабанів. Однак, відомий агрегат включає п'ять окремих машин для переробки сировини, що обумовлює значну довжину і, як наслідок, підвищену металоємність і енергоємність. Крім того, він призначений для переробки лише одного виду і сировини - соломи льону. Відомий агрегат є найбільш близьким до винаходу за технічного суттю і результатом, що досягається, і може бути вибраний за прототип. Задачею корисної моделі є: удосконалити агрегат для переробки соломи льону шляхом зміни набору машин, а також застосування нових технічних рішень, щоб зменшити його метало 1 UA 68195 U 5 10 15 20 25 30 35 40 45 50 55 60 та енергоємність, розширити можливість переробки інших видів сировини, тобто підвищити його універсальність. Поставлена задача вирішується тим, що в агрегаті для переробки стебел луб'яних культур, що містить м'яльну машину, тіпальний барабан, трясильну машину і стрічковий транспортер, встановлений під ними, відповідно до корисної моделі, розмотувач рулонів, м'яльна машина, тіпально-чесальний барабан, трясильна машина, накопичувач волокнистої маси з дозуючим пристроєм, рулонний прес розташовані на єдиній мобільній платформі, м'яльна машина обладнана вальцями планчатого типу з перепадом швидкості між ними, перша пара вальців м'яльної машини збільшеного діаметра, а трясильна машина обладнана вібраційним пристроєм. Розташування агрегату для переробки стебел луб'яних культур на єдиній мобільній платформі дозволяє розміщувати агрегат у безпосередній близькості до місця збирання або складування сировини, що виключає або значно скорочує витрати на транспортування сировини до місця переробки. Це сприяє підвищенню економічної ефективності процесу одержання кінцевої продукції. Обладнання м'яльної машини першою парою вальців збільшеного діаметра дозволяє покращити умови втягування сировини в зону обробки, що забезпечує можливість одним набором машин переробляти сировину з різними фізико-механічними властивостями: солому льону, тресту льону, солому конопель, тресту конопель. Обладнання м'яльної машини вальцями планчатого типу з перепадом швидкості між ними дозволяє значно інтенсифікувати процес м'яття за рахунок одночасного витягування, скобління та потоншення шару оброблюваного матеріалу. За рахунок різної швидкості обертання пар вальців матеріал піддається скоблінню, відбувається витягування та потоншення шару, в кінцевому результаті це приводить до збільшення інтенсивності обробки та зменшення закостриченості оброблюваної сировини. Після обробки пром'ятого шару матеріалу тіпально-чесальним барабаном відбувається очищення (протрушування) волокнистої маси від костриці за допомогою трясильної машини. За рахунок коливань вібруючого під впливом вібраційного пристрою голчастого транспортеру відбувається інтенсивне відділення залишкової костриці, що значно покращує ступінь очищення волокна. Протрушена волокниста маса потрапляє у накопичувач з дозуючим пристроєм, який забезпечує рівномірне і безперервне надходження волокна у пресувальний пристрій (рулонний прес). Включення в м'яльну машину першої пари вальців збільшеного діаметра та інтенсифікація впливів робочих органів на матеріал за рахунок застосування вальців планчатого типу з перепадом швидкості між ними під час м'яття та вібраційного пристрою під час протрушування дозволяє ефективно переробляти лубоволокнисту сировину з різними фізико-механічними властивостями. Суть корисної моделі пояснюється кресленням, де на кресленні зображена схема агрегату для переробки стебел луб'яних культур. Агрегат складається з мобільної платформи 1, на якій встановлені розмотувач рулонів 2, подавальний транспортер 3, перша пара вальців збільшеного діаметра 4, м'яльна машина 5, тіпально-чесальний барабан 6, трясильна машина 7 з вібраційним пристроєм 8, накопичувач волокнистої маси з дозуючим пристроєм 9, рулонний прес 10, стрічковий транспортер 11, лоток для збирання костриці 12. Агрегат працює наступним чином. Шар сировини з розмотувача рулонів 2 за допомогою подавального транспортера 3 подається до першої пари вальців збільшеного діаметра 4, які забезпечують ефективне втягування стебел з різними фізико-механічними властивостями до м'яльної: машини 5, в якій відбувається інтенсивне м'яття з одночасним витягуванням, скоблінням та потоншанням шару матеріалу. Пром'ятий і частково звільнений від костриці матеріал надходить до тіпально-чесального барабана 6, де відбувається відділення основної маси зв'язаної з волокном костриці. Для остаточного очищення від залишків костриці волокниста маса з тіпально-чесального барабана 6 надходить до трясильної машини 7 з вібраційним пристроєм 8, після чого очищена волокниста маса концентрується у накопичувачі з дозуючим пристроєм 9, який забезпечує надходження рівномірного і безперервного шару кінцевого продукту - очищеної волокнистої маси - до рулонного преса 10. Костриця і відходи з переробки, що утворюються під час м'яття, обробки тіпально-чесальним барабаном, трясіння, надходять за допомогою стрічкового транспортера 11 на лоток для збирання костриці 12. Під час розроблення агрегату для переробки стебел луб'яних культур не виявлено жодних конструктивних складностей, що могли б перешкодити практичній реалізації запропонованих технічних рішень. 2 UA 68195 U 5 Даний винахід дозволить підвищити універсальність агрегату для переробки стебел луб'яних культур через можливість перероблення всіх видів вітчизняної лубоволокнистої сировини. Використання запропонованих технічних рішень дозволить зменшити метало- та енергоємність агрегату. Встановлення складових частин агрегату на єдиній мобільній платформі дає можливість переміщення агрегату до місць концентрації сировини, що підвищує економічну ефективність переробки стебел льону та конопель. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Агрегат для переробки стебел луб'яних культур, що складається з м'яльної машини, тіпального барабана, трясильної машини і стрічкового транспортера, встановленого під ними, який відрізняється тим, що розмотувач рулонів, м'яльна машина, тіпально-чесальний барабан, трясильна машина, накопичувач волокнистої маси з дозуючим пристроєм, рулонний прес розташовані на єдиній мобільній платформі, м'яльна машина обладнана вальцями планчатого типу з перепадом швидкості між ними, перша пара вальців м'яльної машини збільшеного діаметра, а трясильна машина обладнана вібраційним пристроєм. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
