Пристрій для адаптації камери ендоскопу “карл-шторц” до вітчизняного операційного мікроскопу ситеми “ломо”

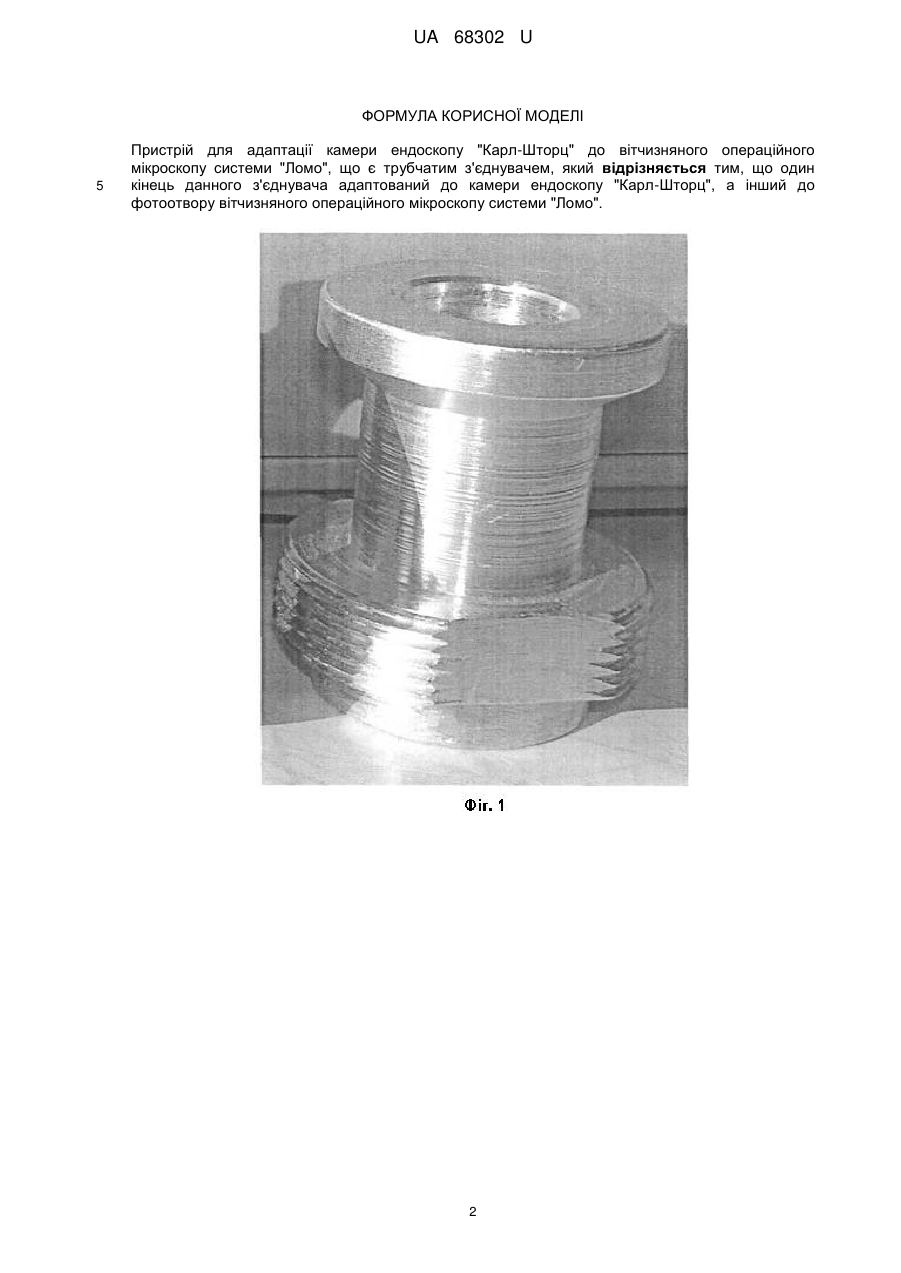

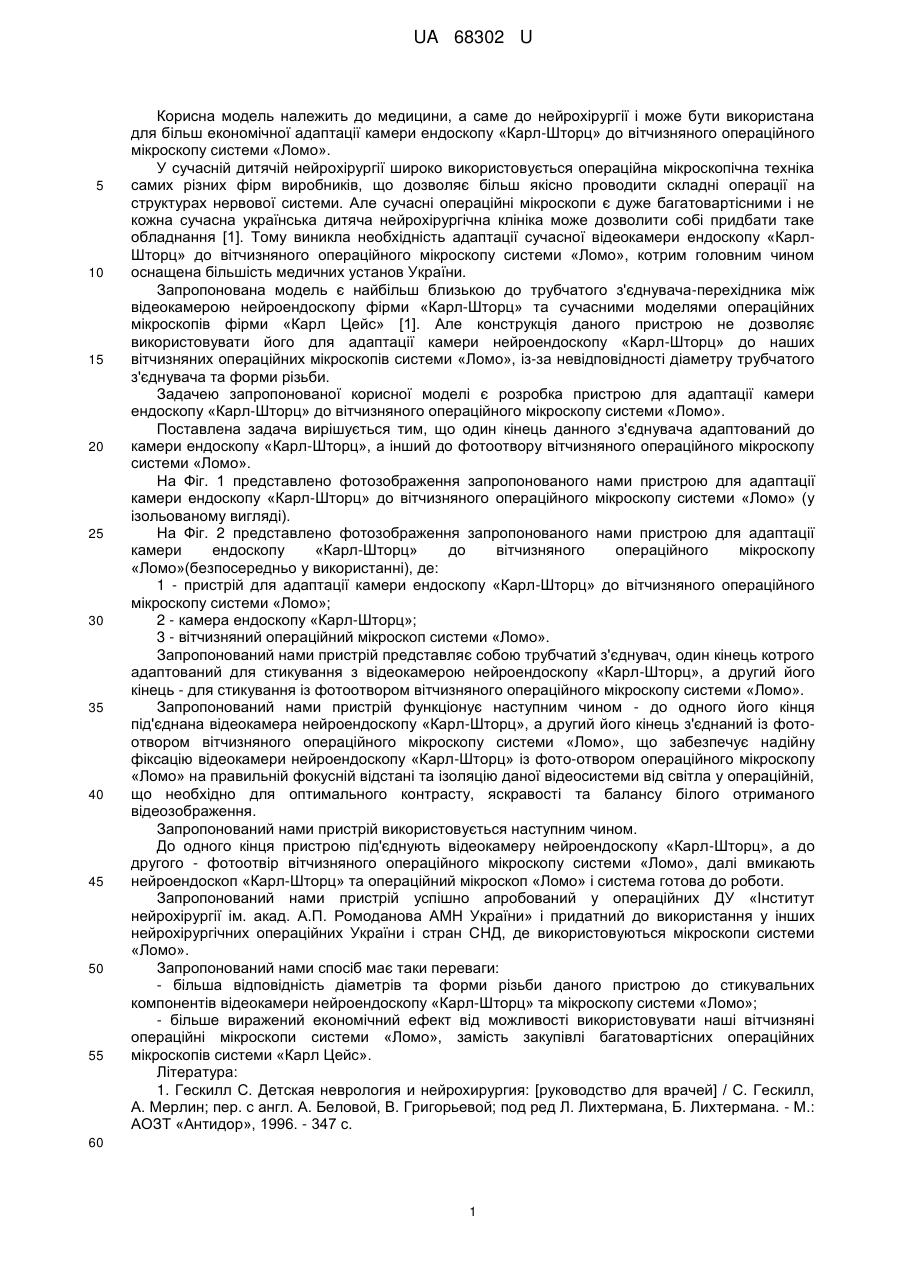

Реферат: Пристрій для адаптації камери ендоскопу «Карл-Шторц» до вітчизняного операційного мікроскопу системи «Ломо», що є трубчатим з'єднувачем. Згідно з корисною моделлю, один кінець данного з'єднувача адаптований до камери ендоскопу «Карл-Шторц», а інший до фотоотвору вітчизняного операційного мікроскопу системи «Ломо». UA 68302 U (54) ПРИСТРІЙ ДЛЯ АДАПТАЦІЇ КАМЕРИ ЕНДОСКОПУ "КАРЛ-ШТОРЦ" ДО ВІТЧИЗНЯНОГО ОПЕРАЦІЙНОГО МІКРОСКОПУ СИТЕМИ "ЛОМО" UA 68302 U UA 68302 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до нейрохірургії і може бути використана для більш економічної адаптації камери ендоскопу «Карл-Шторц» до вітчизняного операційного мікроскопу системи «Ломо». У сучасній дитячій нейрохірургії широко використовується операційна мікроскопічна техніка самих різних фірм виробників, що дозволяє більш якісно проводити складні операції на структурах нервової системи. Але сучасні операційні мікроскопи є дуже багатовартісними і не кожна сучасна українська дитяча нейрохірургічна клініка може дозволити собі придбати таке обладнання [1]. Тому виникла необхідність адаптації сучасної відеокамери ендоскопу «КарлШторц» до вітчизняного операційного мікроскопу системи «Ломо», котрим головним чином оснащена більшість медичних установ України. Запропонована модель є найбільш близькою до трубчатого з'єднувача-перехідника між відеокамерою нейроендоскопу фірми «Карл-Шторц» та сучасними моделями операційних мікроскопів фірми «Карл Цейс» [1]. Але конструкція даного пристрою не дозволяє використовувати його для адаптації камери нейроендоскопу «Карл-Шторц» до наших вітчизняних операційних мікроскопів системи «Ломо», із-за невідповідності діаметру трубчатого з'єднувача та форми різьби. Задачею запропонованої корисної моделі є розробка пристрою для адаптації камери ендоскопу «Карл-Шторц» до вітчизняного операційного мікроскопу системи «Ломо». Поставлена задача вирішується тим, що один кінець данного з'єднувача адаптований до камери ендоскопу «Карл-Шторц», а інший до фотоотвору вітчизняного операційного мікроскопу системи «Ломо». На Фіг. 1 представлено фотозображення запропонованого нами пристрою для адаптації камери ендоскопу «Карл-Шторц» до вітчизняного операційного мікроскопу системи «Ломо» (у ізольованому вигляді). На Фіг. 2 представлено фотозображення запропонованого нами пристрою для адаптації камери ендоскопу «Карл-Шторц» до вітчизняного операційного мікроскопу «Ломо»(безпосередньо у використанні), де: 1 - пристрій для адаптації камери ендоскопу «Карл-Шторц» до вітчизняного операційного мікроскопу системи «Ломо»; 2 - камера ендоскопу «Карл-Шторц»; 3 - вітчизняний операційний мікроскоп системи «Ломо». Запропонований нами пристрій представляє собою трубчатий з'єднувач, один кінець котрого адаптований для стикування з відеокамерою нейроендоскопу «Карл-Шторц», а другий його кінець - для стикування із фотоотвором вітчизняного операційного мікроскопу системи «Ломо». Запропонований нами пристрій функціонує наступним чином - до одного його кінця під'єднана відеокамера нейроендоскопу «Карл-Шторц», а другий його кінець з'єднаний із фотоотвором вітчизняного операційного мікроскопу системи «Ломо», що забезпечує надійну фіксацію відеокамери нейроендоскопу «Карл-Шторц» із фото-отвором операційного мікроскопу «Ломо» на правильній фокусній відстані та ізоляцію даної відеосистеми від світла у операційній, що необхідно для оптимального контрасту, яскравості та балансу білого отриманого відеозображення. Запропонований нами пристрій використовується наступним чином. До одного кінця пристрою під'єднують відеокамеру нейроендоскопу «Карл-Шторц», а до другого - фотоотвір вітчизняного операційного мікроскопу системи «Ломо», далі вмикають нейроендоскоп «Карл-Шторц» та операційний мікроскоп «Ломо» і система готова до роботи. Запропонований нами пристрій успішно апробований у операційних ДУ «Інститут нейрохірургії ім. акад. А.П. Ромоданова АМН України» і придатний до використання у інших нейрохірургічних операційних України і стран СНД, де використовуються мікроскопи системи «Ломо». Запропонований нами спосіб має таки переваги: - більша відповідність діаметрів та форми різьби даного пристрою до стикувальних компонентів відеокамери нейроендоскопу «Карл-Шторц» та мікроскопу системи «Ломо»; - більше виражений економічний ефект від можливості використовувати наші вітчизняні операційні мікроскопи системи «Ломо», замість закупівлі багатовартісних операційних мікроскопів системи «Карл Цейс». Література: 1. Гескилл С. Детская неврология и нейрохирургия: [руководство для врачей] / С. Гескилл, А. Мерлин; пер. с англ. А. Беловой, В. Григорьевой; под ред Л. Лихтермана, Б. Лихтермана. - М.: АОЗТ «Антидор», 1996. - 347 с. 60 1 UA 68302 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для адаптації камери ендоскопу "Карл-Шторц" до вітчизняного операційного мікроскопу системи "Ломо", що є трубчатим з'єднувачем, який відрізняється тим, що один кінець данного з'єднувача адаптований до камери ендоскопу "Карл-Шторц", а інший до фотоотвору вітчизняного операційного мікроскопу системи "Ломо". 2 UA 68302 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
