Ківш кар’єрного екскаватора

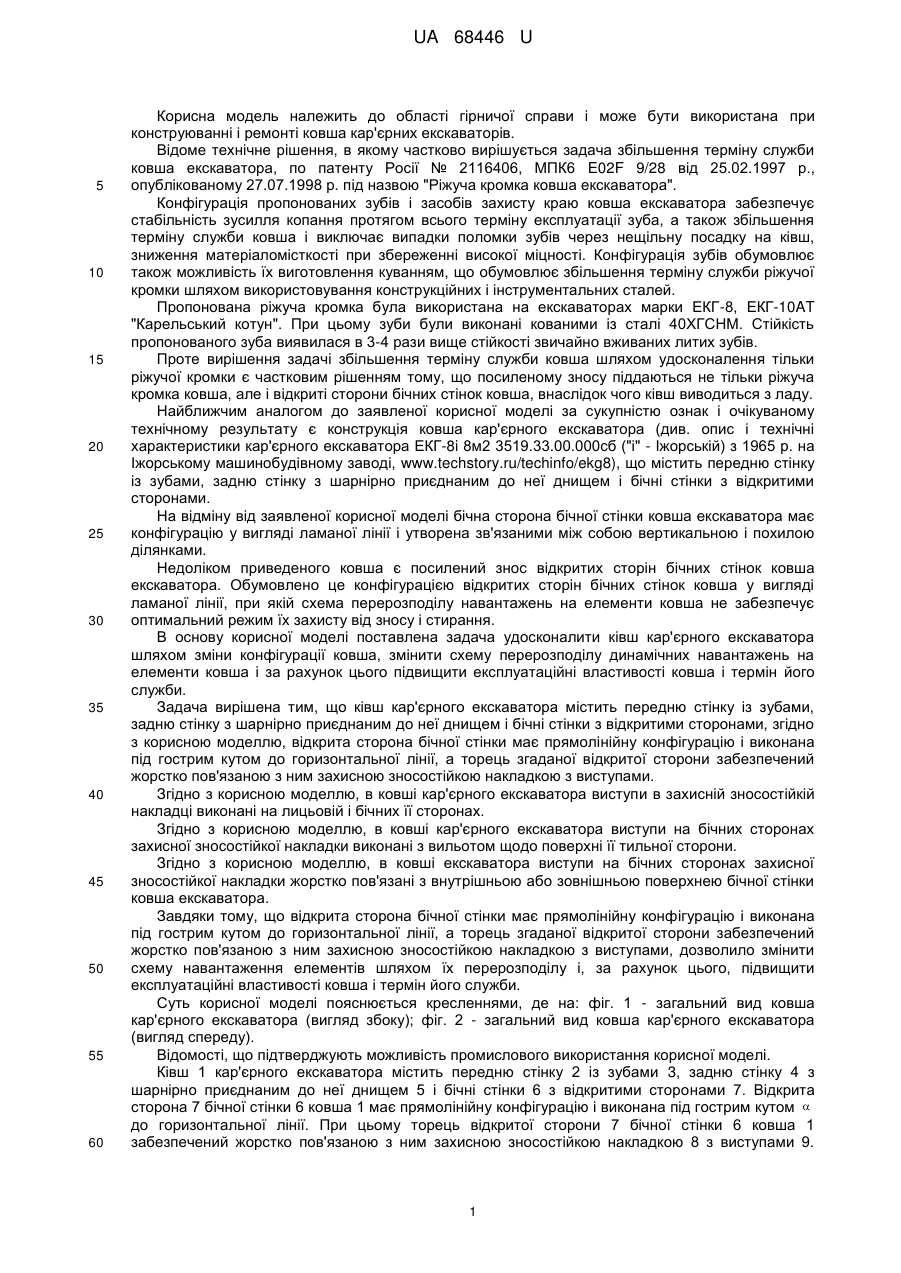

Реферат: Ківш кар'єрного екскаватора містить передню стінку із зубами, задню стінку з шарнірно приєднаним до неї днищем і бічні стінки з відкритими сторонами. Відкрита сторона бічної стінки має прямолінійну конфігурацію і виконана під гострим кутом до горизонтальної лінії. Торець згаданої відкритої сторони забезпечений жорстко пов'язаною з ним захисною зносостійкою накладкою з виступами. UA 68446 U (54) КІВШ КАР'ЄРНОГО ЕКСКАВАТОРА UA 68446 U UA 68446 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області гірничої справи і може бути використана при конструюванні і ремонті ковша кар'єрних екскаваторів. Відоме технічне рішення, в якому частково вирішується задача збільшення терміну служби ковша екскаватора, по патенту Росії № 2116406, МПК6 E02F 9/28 від 25.02.1997 р., опублікованому 27.07.1998 р. під назвою "Ріжуча кромка ковша екскаватора". Конфігурація пропонованих зубів і засобів захисту краю ковша екскаватора забезпечує стабільність зусилля копання протягом всього терміну експлуатації зуба, а також збільшення терміну служби ковша і виключає випадки поломки зубів через нещільну посадку на ківш, зниження матеріаломісткості при збереженні високої міцності. Конфігурація зубів обумовлює також можливість їх виготовлення куванням, що обумовлює збільшення терміну служби ріжучої кромки шляхом використовування конструкційних і інструментальних сталей. Пропонована ріжуча кромка була використана на екскаваторах марки ЕКГ-8, ЕКГ-10AT "Карельський котун". При цьому зуби були виконані кованими із сталі 40ХГСНМ. Стійкість пропонованого зуба виявилася в 3-4 рази вище стійкості звичайно вживаних литих зубів. Проте вирішення задачі збільшення терміну служби ковша шляхом удосконалення тільки ріжучої кромки є частковим рішенням тому, що посиленому зносу піддаються не тільки ріжуча кромка ковша, але і відкриті сторони бічних стінок ковша, внаслідок чого ківш виводиться з ладу. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і очікуваному технічному результату є конструкція ковша кар'єрного екскаватора (див. опис і технічні характеристики кар'єрного екскаватора ЕКГ-8i 8м2 3519.33.00.000сб ("і" - Іжорській) з 1965 р. на Іжорському машинобудівному заводі, www.techstory.ru/techinfo/ekg8), що містить передню стінку із зубами, задню стінку з шарнірно приєднаним до неї днищем і бічні стінки з відкритими сторонами. На відміну від заявленої корисної моделі бічна сторона бічної стінки ковша екскаватора має конфігурацію у вигляді ламаної лінії і утворена зв'язаними між собою вертикальною і похилою ділянками. Недоліком приведеного ковша є посилений знос відкритих сторін бічних стінок ковша екскаватора. Обумовлено це конфігурацією відкритих сторін бічних стінок ковша у вигляді ламаної лінії, при якій схема перерозподілу навантажень на елементи ковша не забезпечує оптимальний режим їх захисту від зносу і стирання. В основу корисної моделі поставлена задача удосконалити ківш кар'єрного екскаватора шляхом зміни конфігурації ковша, змінити схему перерозподілу динамічних навантажень на елементи ковша і за рахунок цього підвищити експлуатаційні властивості ковша і термін його служби. Задача вирішена тим, що ківш кар'єрного екскаватора містить передню стінку із зубами, задню стінку з шарнірно приєднаним до неї днищем і бічні стінки з відкритими сторонами, згідно з корисною моделлю, відкрита сторона бічної стінки має прямолінійну конфігурацію і виконана під гострим кутом до горизонтальної лінії, а торець згаданої відкритої сторони забезпечений жорстко пов'язаною з ним захисною зносостійкою накладкою з виступами. Згідно з корисною моделлю, в ковші кар'єрного екскаватора виступи в захисній зносостійкій накладці виконані на лицьовій і бічних її сторонах. Згідно з корисною моделлю, в ковші кар'єрного екскаватора виступи на бічних сторонах захисної зносостійкої накладки виконані з вильотом щодо поверхні її тильної сторони. Згідно з корисною моделлю, в ковші екскаватора виступи на бічних сторонах захисної зносостійкої накладки жорстко пов'язані з внутрішньою або зовнішньою поверхнею бічної стінки ковша екскаватора. Завдяки тому, що відкрита сторона бічної стінки має прямолінійну конфігурацію і виконана під гострим кутом до горизонтальної лінії, а торець згаданої відкритої сторони забезпечений жорстко пов'язаною з ним захисною зносостійкою накладкою з виступами, дозволило змінити схему навантаження елементів шляхом їх перерозподілу і, за рахунок цього, підвищити експлуатаційні властивості ковша і термін його служби.Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 - загальний вид ковша кар'єрного екскаватора (вигляд збоку); фіг. 2 - загальний вид ковша кар'єрного екскаватора (вигляд спереду). Відомості, що підтверджують можливість промислового використання корисної моделі. Ківш 1 кар'єрного екскаватора містить передню стінку 2 із зубами 3, задню стінку 4 з шарнірно приєднаним до неї днищем 5 і бічні стінки 6 з відкритими сторонами 7. Відкрита сторона 7 бічної стінки 6 ковша 1 має прямолінійну конфігурацію і виконана під гострим кутом  до горизонтальної лінії. При цьому торець відкритої сторони 7 бічної стінки 6 ковша 1 забезпечений жорстко пов'язаною з ним захисною зносостійкою накладкою 8 з виступами 9. 1 UA 68446 U 5 10 15 20 25 30 35 40 Бічна стінка 6 утворена вставкою 10 і має форму близьку до паралелограма, яка своєю вертикальною стороною примикає до днища 5 ковша 1 кар'єрного екскаватора, а своїми горизонтальними сторонами жорстко зв'язана зваркою з боковинами 11, 12 передньої 2 і задньої 4 стінками ковша 1 екскаватора. Відкрита сторона 7 вставки 10 виконана прямолінійною і похилою і в сполученні з боковинами 11, 12 передньої 2 і задньої 4 стінок ковша 1 екскаватора утворюють бічну стінку 6 ковша екскаватора. Відкрита сторона 7 має прямолінійну конфігурацію і виконана під гострим кутом  до горизонтальної лінії. Виступи 9 в захисній зносостійкій накладці 8 виконані на її лицьовій стороні 13 і на бічних сторонах 14. Виступи 9 на бічних сторонах 14 захисної зносостійкої накладки 8 жорстко пов'язані з внутрішньою або зовнішньою поверхнею бічної стінки 6 ковша 1 екскаватора. Ківш кар'єрного екскаватора працює наступним чином. При роботі екскаватора ковшу 1 додають рух від низу до верху, при якому зуб'я 3 передньої стінки 2 зламують заздалегідь висаджену породу і яка потім, обтікаючи відкриті бічні стінки 6 і передню стінку 2 ковша 1, під власною вагою переміщається в ківш 1. Ківш 1 при упровадженні в заздалегідь висаджену породу випробовує динамічні навантаження, в результаті яких в бічних стінках 6, кожна з яких утворена вставкою 10 і боковинами 11, 12, в передній стінці 2, задній стінці 4 та в днищі 5 ковша 1 екскаватора виникають значні напруги. Завдяки тому, що відкрита сторона 7 бічної стінки 6 має прямолінійну конфігурацію і виконана під гострим кутом  до горизонтальної лінії, то виникаючі в них напруги рівномірно розподіляються по всій площині згаданої відкритої сторони 7. Внаслідок чого поліпшуються для них експлуатаційні умови, сприяючі зниженню в них процесу контактно-втомленого зносу. Крім динамічних навантажень, на бічні стінки 6, відкриті сторони 7 бічних стінок 6 ковша 1 екскаватора впливають ударні навантаження, які можуть привести до зносу в результаті його стирання гострими обломками і великими шматками гірничої породи. Проте наявність на торцевій поверхні відкритих сторін 7 бічної стінки 6 захисних зносостійких накладок 8 з виступами 9, які виконані на їх лицьовій стороні 13 і на бічних сторонах 14, та їх розміщення з внутрішньої або зовнішньої поверхні бічної стінки 6 ковша 1 екскаватора в залежності від ударних навантажень дозволило створити оптимальні сприятливі умови для ефективного відбою гострих і великих шматків породи. Внаслідок чого знос, викликаний стиранням гострими обломками і великими шматками гірничої породи, значно зменшується. Після заповнення ковша 1 екскаватора йому додають рух вгору і через заздалегідь відкрите днище 5 здійснюють розвантаження ковша 1. Після вивантаження з ковша 1 гірничої породи, цикл його завантаження здійснюється аналогічно вищевикладеному. Параметри кута  , узяті в межах гострого кута до горизонтальної лінії, встановлені експериментально і забезпечують оптимальний режим роботи ковша, в результаті чого збільшується термін його служби в 2,5 рази, в порівнянні з ковшами екскаваторів ЕКГ- 8і. При значеннях, узятих за межі гострого кута , ефективність відбою гострих і великих шматків знижується і порушується установлена схема перерозподілу навантажень. В зв'язку з цим, заявлене конструктивне удосконалення доцільно використовувати як при виготовленні нових ковшів для екскаваторів марки ЕКГ-8, ЕКГ-10, так і при відновленні зношених відкритих сторін їх бічних стінок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Ківш кар'єрного екскаватора, що містить передню стінку із зубами, задню стінку з шарнірно приєднаним до неї днищем і бічні стінки з відкритими сторонами, який відрізняється тим, що відкрита сторона бічної стінки має прямолінійну конфігурацію і виконана під гострим кутом до горизонтальної лінії,а торець згаданої відкритої сторони забезпечений жорстко пов'язаною з ним захисною зносостійкою накладкою з виступами. 2. Ківш кар'єрного екскаватора за п. 1, який відрізняється тим, що в ковші кар'єрного екскаватора виступи в захисній зносостійкій накладці виконані на лицьовій і бічних її сторонах. 3. Ківш кар'єрного екскаватора за пп. 1, 2, який відрізняється тим, що в ковші кар'єрного екскаватора виступи на бічних сторонах захисної зносостійкої накладки виконані з вильотом щодо поверхні її тильної сторони. 4. Ківш кар'єрного екскаватора за пп. 1, 2, 3, який відрізняється тим, що в ковші екскаватора виступи на бічних сторонах захисної зносостійкої накладки жорстко пов'язані з внутрішньою або зовнішньою поверхнею бічної стінки ковша екскаватора. 2 UA 68446 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
