Пристрій для зчитування магнітного запису з промислових конструкцій

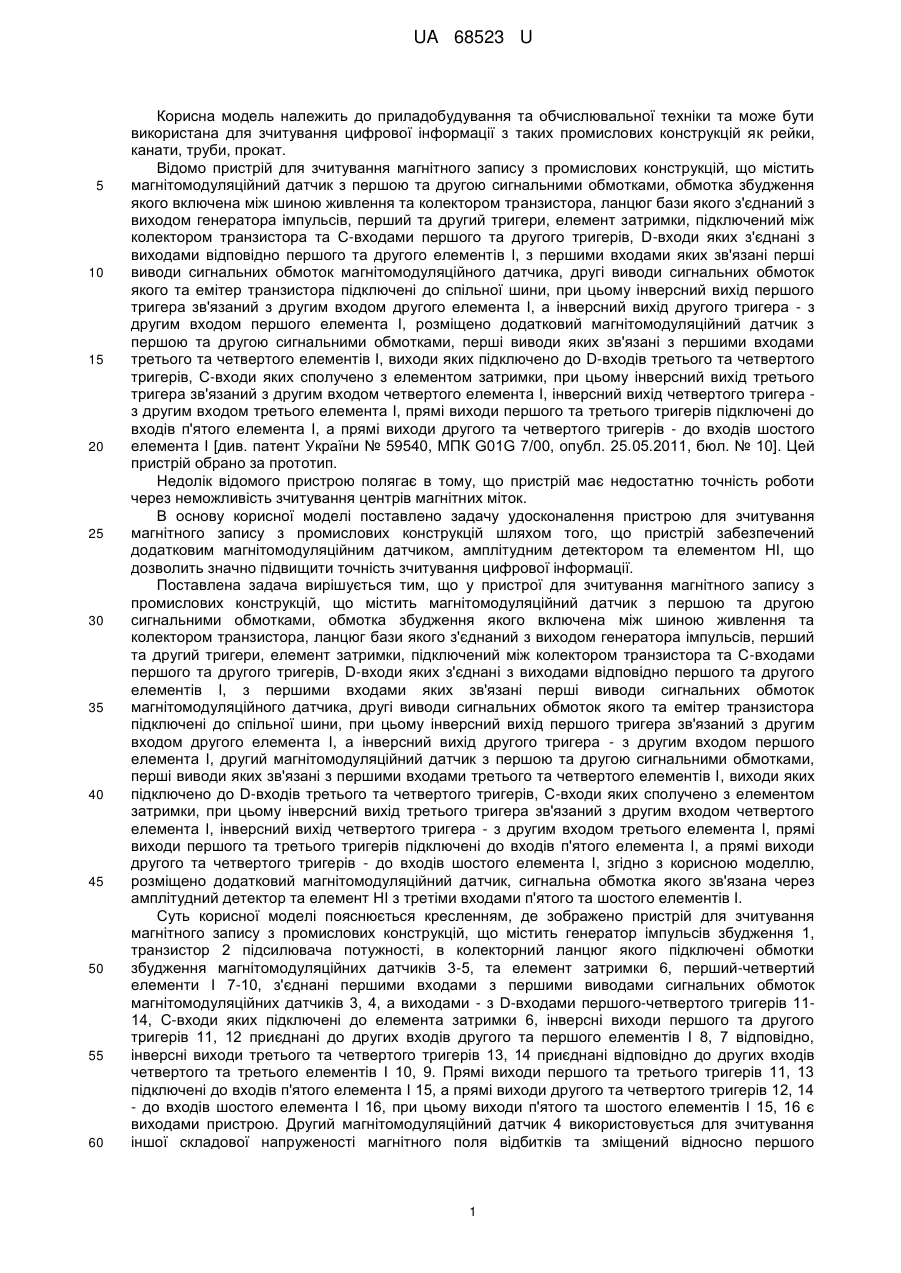

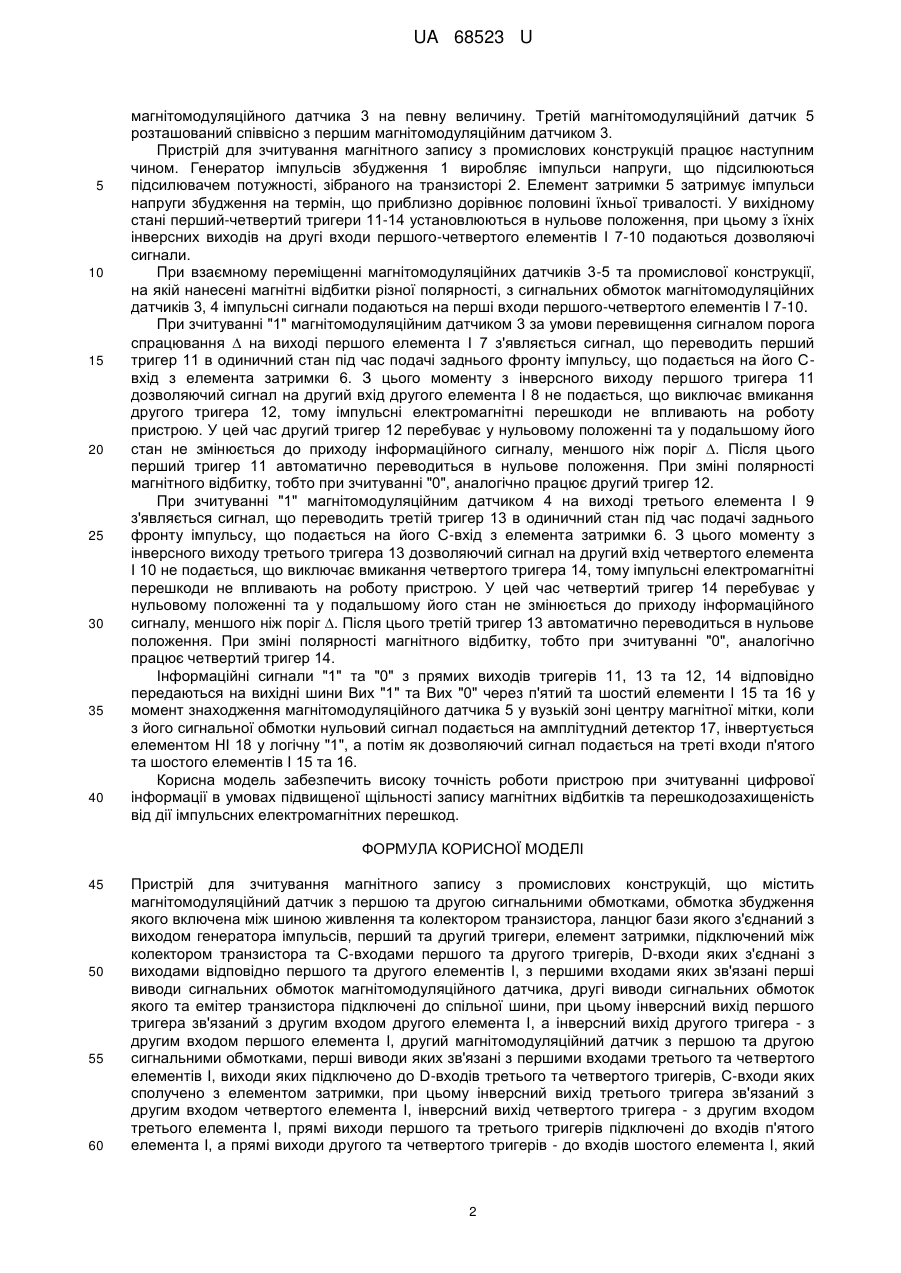

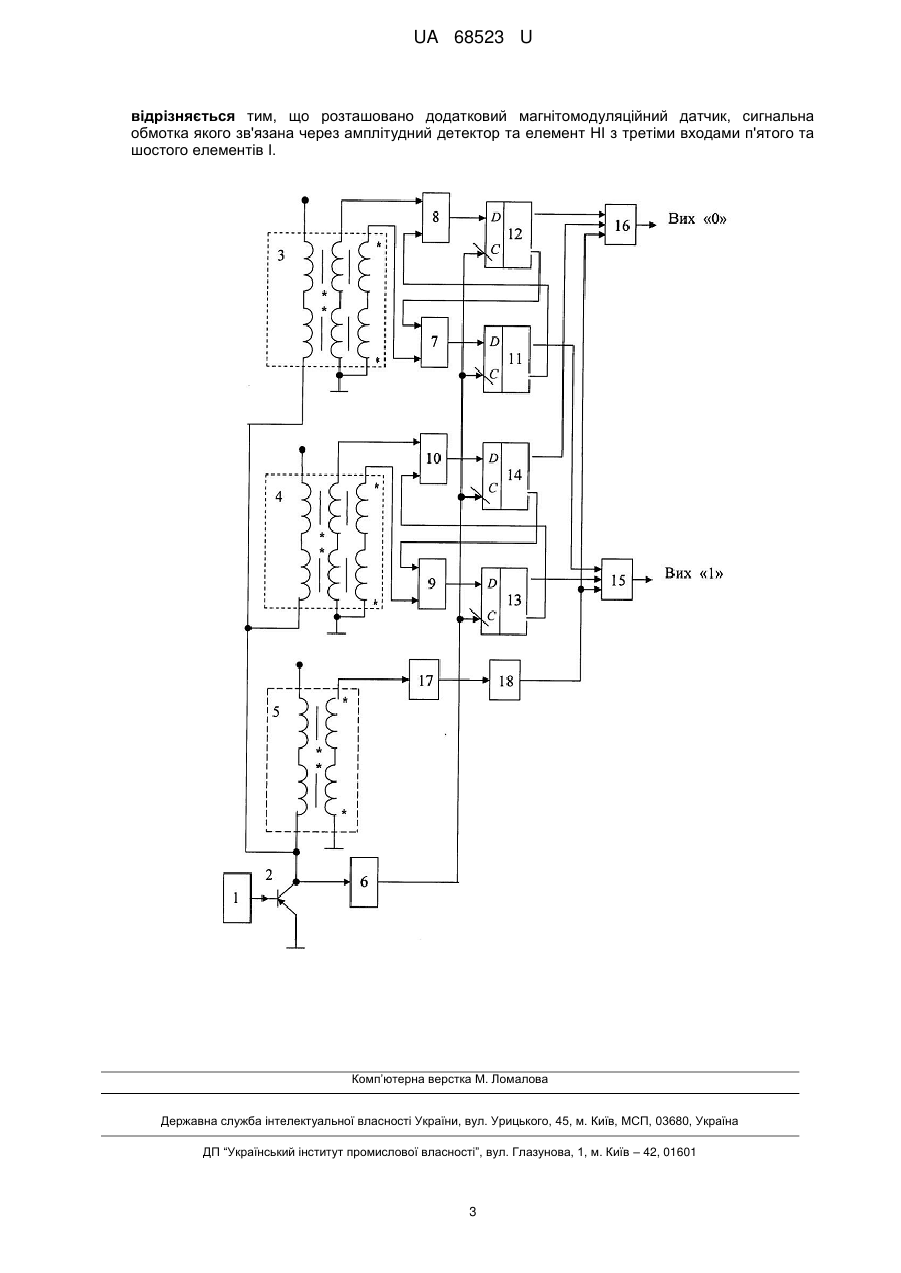

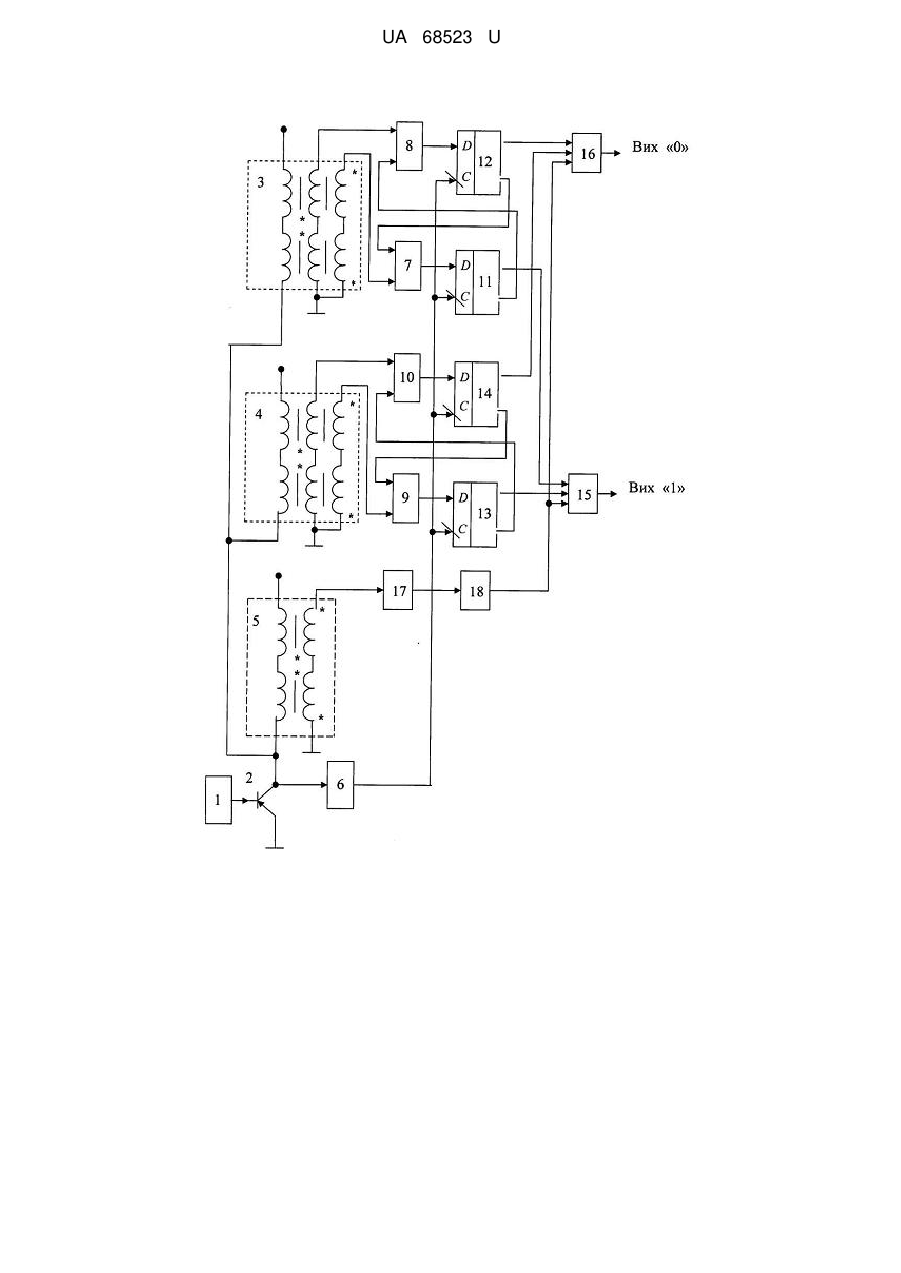

Реферат: UA 68523 U UA 68523 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування та обчислювальної техніки та може бути використана для зчитування цифрової інформації з таких промислових конструкцій як рейки, канати, труби, прокат. Відомо пристрій для зчитування магнітного запису з промислових конструкцій, що містить магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, перший та другий тригери, елемент затримки, підключений між колектором транзистора та С-входами першого та другого тригерів, D-входи яких з'єднані з виходами відповідно першого та другого елементів І, з першими входами яких зв'язані перші виводи сигнальних обмоток магнітомодуляційного датчика, другі виводи сигнальних обмоток якого та емітер транзистора підключені до спільної шини, при цьому інверсний вихід першого тригера зв'язаний з другим входом другого елемента І, а інверсний вихід другого тригера - з другим входом першого елемента І, розміщено додатковий магнітомодуляційний датчик з першою та другою сигнальними обмотками, перші виводи яких зв'язані з першими входами третього та четвертого елементів І, виходи яких підключено до D-входів третього та четвертого тригерів, С-входи яких сполучено з елементом затримки, при цьому інверсний вихід третього тригера зв'язаний з другим входом четвертого елемента І, інверсний вихід четвертого тригера з другим входом третього елемента І, прямі виходи першого та третього тригерів підключені до входів п'ятого елемента І, а прямі виходи другого та четвертого тригерів - до входів шостого елемента І [див. патент України № 59540, МПК G01G 7/00, опубл. 25.05.2011, бюл. № 10]. Цей пристрій обрано за прототип. Недолік відомого пристрою полягає в тому, що пристрій має недостатню точність роботи через неможливість зчитування центрів магнітних міток. В основу корисної моделі поставлено задачу удосконалення пристрою для зчитування магнітного запису з промислових конструкцій шляхом того, що пристрій забезпечений додатковим магнітомодуляційним датчиком, амплітудним детектором та елементом НІ, що дозволить значно підвищити точність зчитування цифрової інформації. Поставлена задача вирішується тим, що у пристрої для зчитування магнітного запису з промислових конструкцій, що містить магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, перший та другий тригери, елемент затримки, підключений між колектором транзистора та С-входами першого та другого тригерів, D-входи яких з'єднані з виходами відповідно першого та другого елементів І, з першими входами яких зв'язані перші виводи сигнальних обмоток магнітомодуляційного датчика, другі виводи сигнальних обмоток якого та емітер транзистора підключені до спільної шини, при цьому інверсний вихід першого тригера зв'язаний з другим входом другого елемента І, а інверсний вихід другого тригера - з другим входом першого елемента І, другий магнітомодуляційний датчик з першою та другою сигнальними обмотками, перші виводи яких зв'язані з першими входами третього та четвертого елементів І, виходи яких підключено до D-входів третього та четвертого тригерів, С-входи яких сполучено з елементом затримки, при цьому інверсний вихід третього тригера зв'язаний з другим входом четвертого елемента І, інверсний вихід четвертого тригера - з другим входом третього елемента І, прямі виходи першого та третього тригерів підключені до входів п'ятого елемента І, а прямі виходи другого та четвертого тригерів - до входів шостого елемента І, згідно з корисною моделлю, розміщено додатковий магнітомодуляційний датчик, сигнальна обмотка якого зв'язана через амплітудний детектор та елемент НІ з третіми входами п'ятого та шостого елементів І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування магнітного запису з промислових конструкцій, що містить генератор імпульсів збудження 1, транзистор 2 підсилювача потужності, в колекторний ланцюг якого підключені обмотки збудження магнітомодуляційних датчиків 3-5, та елемент затримки 6, перший-четвертий елементи І 7-10, з'єднані першими входами з першими виводами сигнальних обмоток магнітомодуляційних датчиків 3, 4, а виходами - з D-входами першого-четвертого тригерів 1114, С-входи яких підключені до елемента затримки 6, інверсні виходи першого та другого тригерів 11, 12 приєднані до других входів другого та першого елементів І 8, 7 відповідно, інверсні виходи третього та четвертого тригерів 13, 14 приєднані відповідно до других входів четвертого та третього елементів І 10, 9. Прямі виходи першого та третього тригерів 11, 13 підключені до входів п'ятого елемента І 15, а прямі виходи другого та четвертого тригерів 12, 14 - до входів шостого елемента І 16, при цьому виходи п'ятого та шостого елементів І 15, 16 є виходами пристрою. Другий магнітомодуляційний датчик 4 використовується для зчитування іншої складової напруженості магнітного поля відбитків та зміщений відносно першого 1 UA 68523 U 5 10 15 20 25 30 35 40 магнітомодуляційного датчика 3 на певну величину. Третій магнітомодуляційний датчик 5 розташований співвісно з першим магнітомодуляційним датчиком 3. Пристрій для зчитування магнітного запису з промислових конструкцій працює наступним чином. Генератор імпульсів збудження 1 виробляє імпульси напруги, що підсилюються підсилювачем потужності, зібраного на транзисторі 2. Елемент затримки 5 затримує імпульси напруги збудження на термін, що приблизно дорівнює половині їхньої тривалості. У вихідному стані перший-четвертий тригери 11-14 установлюються в нульове положення, при цьому з їхніх інверсних виходів на другі входи першого-четвертого елементів І 7-10 подаються дозволяючі сигнали. При взаємному переміщенні магнітомодуляційних датчиків 3-5 та промислової конструкції, на якій нанесені магнітні відбитки різної полярності, з сигнальних обмоток магнітомодуляційних датчиків 3, 4 імпульсні сигнали подаються на перші входи першого-четвертого елементів І 7-10. При зчитуванні "1" магнітомодуляційним датчиком 3 за умови перевищення сигналом порога спрацювання  на виході першого елемента І 7 з'являється сигнал, що переводить перший тригер 11 в одиничний стан під час подачі заднього фронту імпульсу, що подається на його Свхід з елемента затримки 6. З цього моменту з інверсного виходу першого тригера 11 дозволяючий сигнал на другий вхід другого елемента І 8 не подається, що виключає вмикання другого тригера 12, тому імпульсні електромагнітні перешкоди не впливають на роботу пристрою. У цей час другий тригер 12 перебуває у нульовому положенні та у подальшому його стан не змінюється до приходу інформаційного сигналу, меншого ніж поріг . Після цього перший тригер 11 автоматично переводиться в нульове положення. При зміні полярності магнітного відбитку, тобто при зчитуванні "0", аналогічно працює другий тригер 12. При зчитуванні "1" магнітомодуляційним датчиком 4 на виході третього елемента І 9 з'являється сигнал, що переводить третій тригер 13 в одиничний стан під час подачі заднього фронту імпульсу, що подається на його С-вхід з елемента затримки 6. З цього моменту з інверсного виходу третього тригера 13 дозволяючий сигнал на другий вхід четвертого елемента І 10 не подається, що виключає вмикання четвертого тригера 14, тому імпульсні електромагнітні перешкоди не впливають на роботу пристрою. У цей час четвертий тригер 14 перебуває у нульовому положенні та у подальшому його стан не змінюється до приходу інформаційного сигналу, меншого ніж поріг . Після цього третій тригер 13 автоматично переводиться в нульове положення. При зміні полярності магнітного відбитку, тобто при зчитуванні "0", аналогічно працює четвертий тригер 14. Інформаційні сигнали "1" та "0" з прямих виходів тригерів 11, 13 та 12, 14 відповідно передаються на вихідні шини Вих "1" та Вих "0" через п'ятий та шостий елементи І 15 та 16 у момент знаходження магнітомодуляційного датчика 5 у вузькій зоні центру магнітної мітки, коли з його сигнальної обмотки нульовий сигнал подається на амплітудний детектор 17, інвертується елементом НІ 18 у логічну "1", а потім як дозволяючий сигнал подається на треті входи п'ятого та шостого елементів І 15 та 16. Корисна модель забезпечить високу точність роботи пристрою при зчитуванні цифрової інформації в умовах підвищеної щільності запису магнітних відбитків та перешкодозахищеність від дії імпульсних електромагнітних перешкод. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 Пристрій для зчитування магнітного запису з промислових конструкцій, що містить магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, перший та другий тригери, елемент затримки, підключений між колектором транзистора та С-входами першого та другого тригерів, D-входи яких з'єднані з виходами відповідно першого та другого елементів І, з першими входами яких зв'язані перші виводи сигнальних обмоток магнітомодуляційного датчика, другі виводи сигнальних обмоток якого та емітер транзистора підключені до спільної шини, при цьому інверсний вихід першого тригера зв'язаний з другим входом другого елемента І, а інверсний вихід другого тригера - з другим входом першого елемента І, другий магнітомодуляційний датчик з першою та другою сигнальними обмотками, перші виводи яких зв'язані з першими входами третього та четвертого елементів І, виходи яких підключено до D-входів третього та четвертого тригерів, С-входи яких сполучено з елементом затримки, при цьому інверсний вихід третього тригера зв'язаний з другим входом четвертого елемента І, інверсний вихід четвертого тригера - з другим входом третього елемента І, прямі виходи першого та третього тригерів підключені до входів п'ятого елемента І, а прямі виходи другого та четвертого тригерів - до входів шостого елемента І, який 2 UA 68523 U відрізняється тим, що розташовано додатковий магнітомодуляційний датчик, сигнальна обмотка якого зв'язана через амплітудний детектор та елемент НІ з третіми входами п'ятого та шостого елементів І. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
