Змішувач

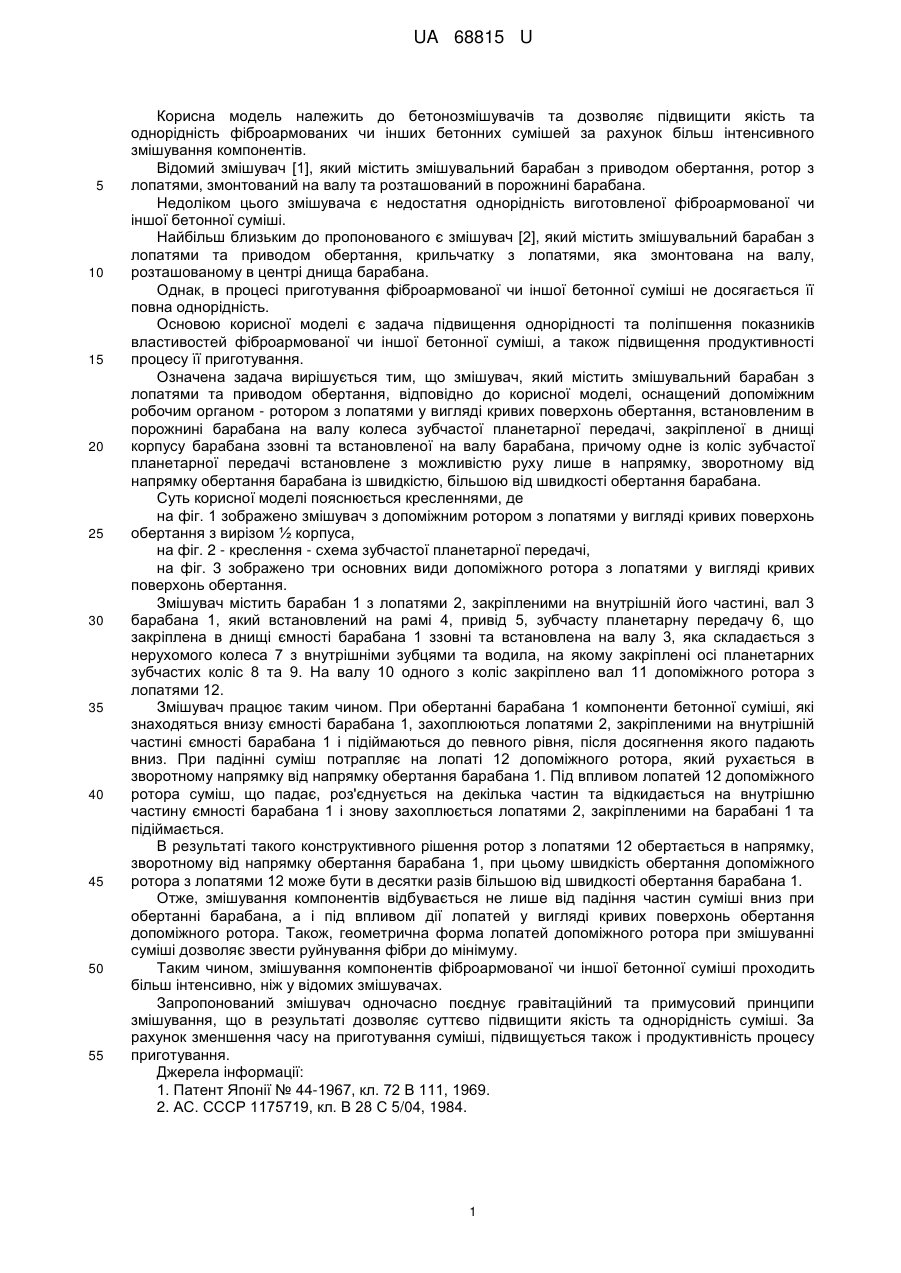

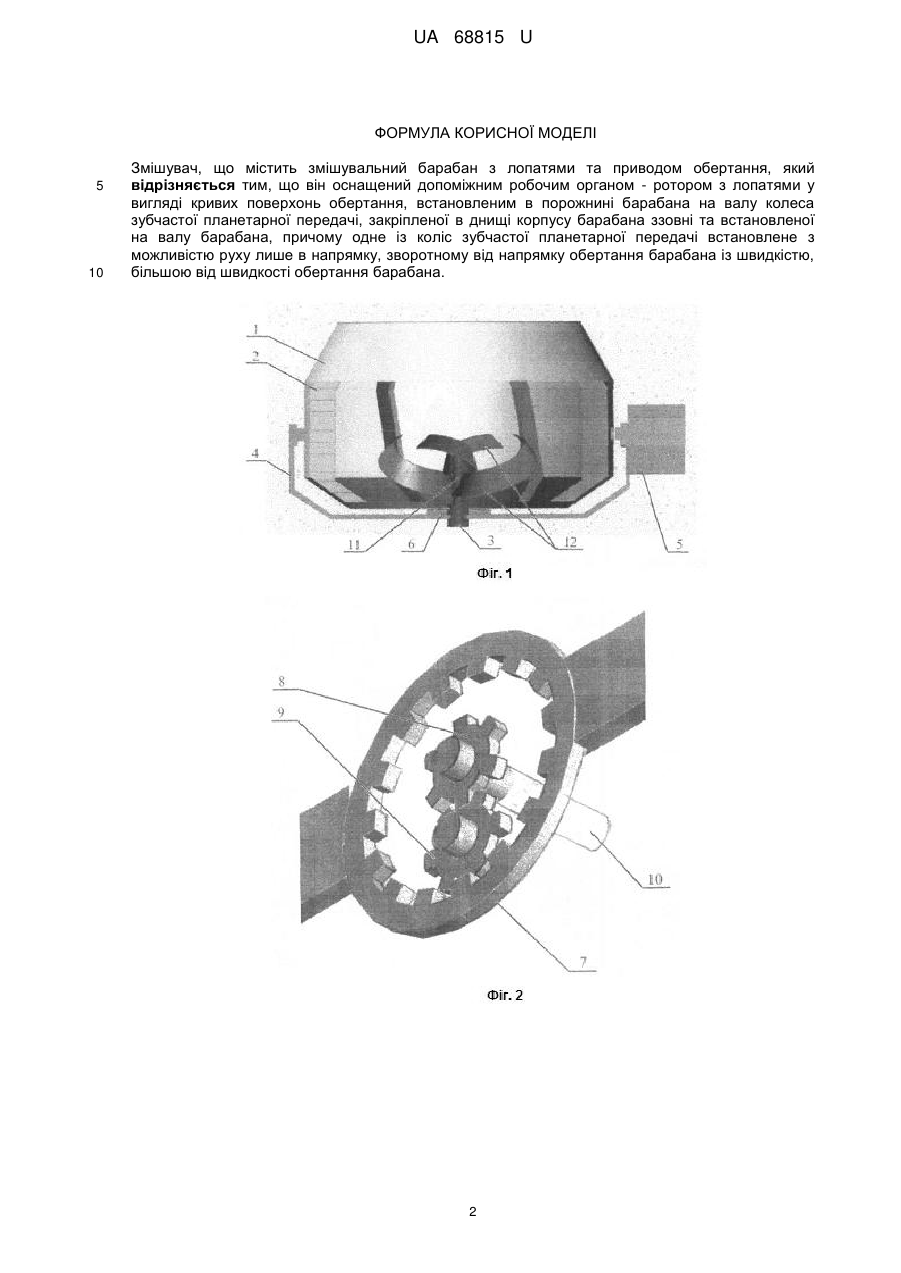

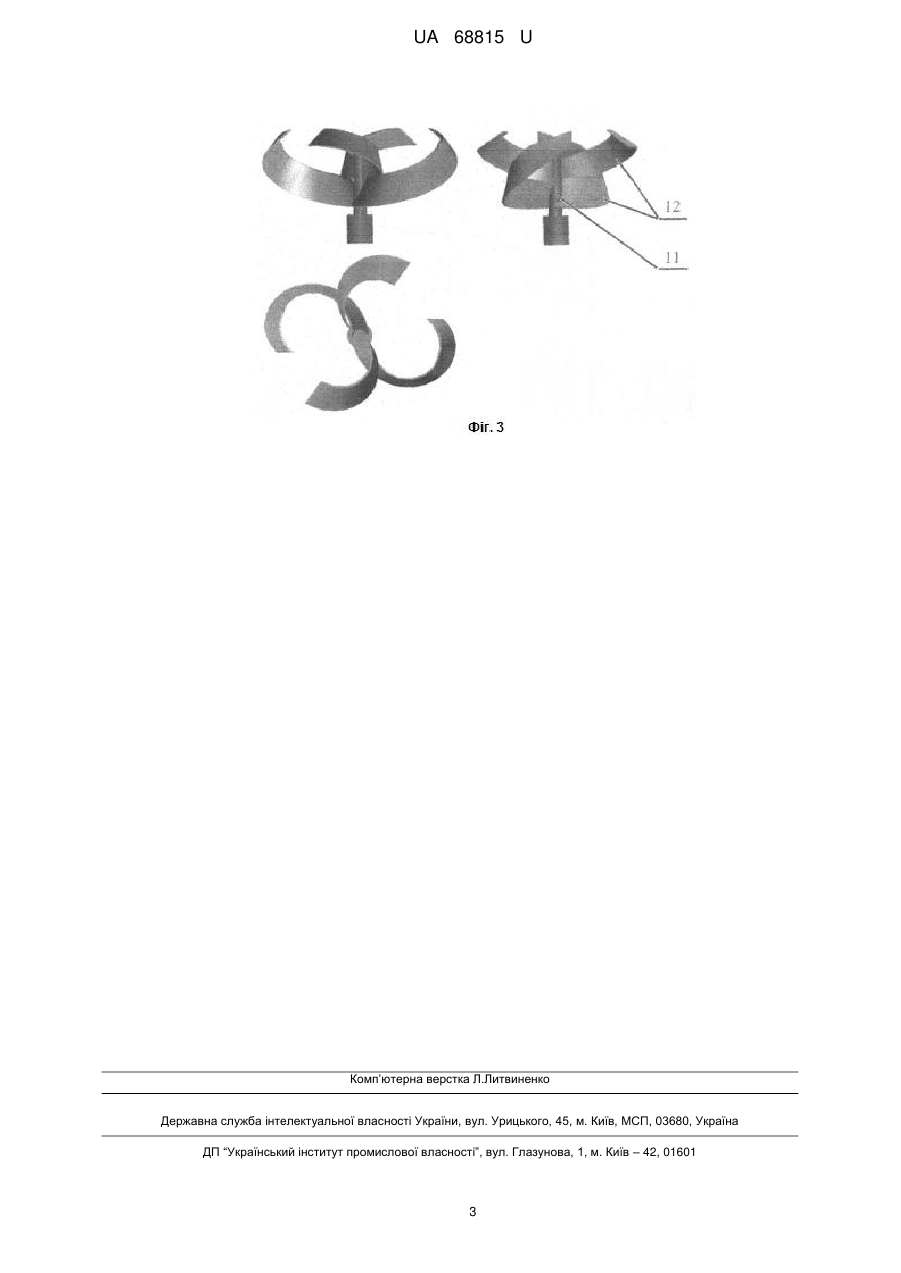

Реферат: UA 68815 U UA 68815 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бетонозмішувачів та дозволяє підвищити якість та однорідність фіброармованих чи інших бетонних сумішей за рахунок більш інтенсивного змішування компонентів. Відомий змішувач [1], який містить змішувальний барабан з приводом обертання, ротор з лопатями, змонтований на валу та розташований в порожнині барабана. Недоліком цього змішувача є недостатня однорідність виготовленої фіброармованої чи іншої бетонної суміші. Найбільш близьким до пропонованого є змішувач [2], який містить змішувальний барабан з лопатями та приводом обертання, крильчатку з лопатями, яка змонтована на валу, розташованому в центрі днища барабана. Однак, в процесі приготування фіброармованої чи іншої бетонної суміші не досягається її повна однорідність. Основою корисної моделі є задача підвищення однорідності та поліпшення показників властивостей фіброармованої чи іншої бетонної суміші, а також підвищення продуктивності процесу її приготування. Означена задача вирішується тим, що змішувач, який містить змішувальний барабан з лопатями та приводом обертання, відповідно до корисної моделі, оснащений допоміжним робочим органом - ротором з лопатями у вигляді кривих поверхонь обертання, встановленим в порожнині барабана на валу колеса зубчастої планетарної передачі, закріпленої в днищі корпусу барабана ззовні та встановленої на валу барабана, причому одне із коліс зубчастої планетарної передачі встановлене з можливістю руху лише в напрямку, зворотному від напрямку обертання барабана із швидкістю, більшою від швидкості обертання барабана. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено змішувач з допоміжним ротором з лопатями у вигляді кривих поверхонь обертання з вирізом ½ корпуса, на фіг. 2 - креслення - схема зубчастої планетарної передачі, на фіг. 3 зображено три основних види допоміжного ротора з лопатями у вигляді кривих поверхонь обертання. Змішувач містить барабан 1 з лопатями 2, закріпленими на внутрішній його частині, вал 3 барабана 1, який встановлений на рамі 4, привід 5, зубчасту планетарну передачу 6, що закріплена в днищі ємності барабана 1 ззовні та встановлена на валу 3, яка складається з нерухомого колеса 7 з внутрішніми зубцями та водила, на якому закріплені осі планетарних зубчастих коліс 8 та 9. На валу 10 одного з коліс закріплено вал 11 допоміжного ротора з лопатями 12. Змішувач працює таким чином. При обертанні барабана 1 компоненти бетонної суміші, які знаходяться внизу ємності барабана 1, захоплюються лопатями 2, закріпленими на внутрішній частині ємності барабана 1 і підіймаються до певного рівня, після досягнення якого падають вниз. При падінні суміш потрапляє на лопаті 12 допоміжного ротора, який рухається в зворотному напрямку від напрямку обертання барабана 1. Під впливом лопатей 12 допоміжного ротора суміш, що падає, роз'єднується на декілька частин та відкидається на внутрішню частину ємності барабана 1 і знову захоплюється лопатями 2, закріпленими на барабані 1 та підіймається. В результаті такого конструктивного рішення ротор з лопатями 12 обертається в напрямку, зворотному від напрямку обертання барабана 1, при цьому швидкість обертання допоміжного ротора з лопатями 12 може бути в десятки разів більшою від швидкості обертання барабана 1. Отже, змішування компонентів відбувається не лише від падіння частин суміші вниз при обертанні барабана, а і під впливом дії лопатей у вигляді кривих поверхонь обертання допоміжного ротора. Також, геометрична форма лопатей допоміжного ротора при змішуванні суміші дозволяє звести руйнування фібри до мінімуму. Таким чином, змішування компонентів фіброармованої чи іншої бетонної суміші проходить більш інтенсивно, ніж у відомих змішувачах. Запропонований змішувач одночасно поєднує гравітаційний та примусовий принципи змішування, що в результаті дозволяє суттєво підвищити якість та однорідність суміші. За рахунок зменшення часу на приготування суміші, підвищується також і продуктивність процесу приготування. Джерела інформації: 1. Патент Японії № 44-1967, кл. 72 В 111, 1969. 2. АС. СССР 1175719, кл. В 28 С 5/04, 1984. 1 UA 68815 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Змішувач, що містить змішувальний барабан з лопатями та приводом обертання, який відрізняється тим, що він оснащений допоміжним робочим органом - ротором з лопатями у вигляді кривих поверхонь обертання, встановленим в порожнині барабана на валу колеса зубчастої планетарної передачі, закріпленої в днищі корпусу барабана ззовні та встановленої на валу барабана, причому одне із коліс зубчастої планетарної передачі встановлене з можливістю руху лише в напрямку, зворотному від напрямку обертання барабана із швидкістю, більшою від швидкості обертання барабана. 2 UA 68815 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
