Пристрій для носіння дитини

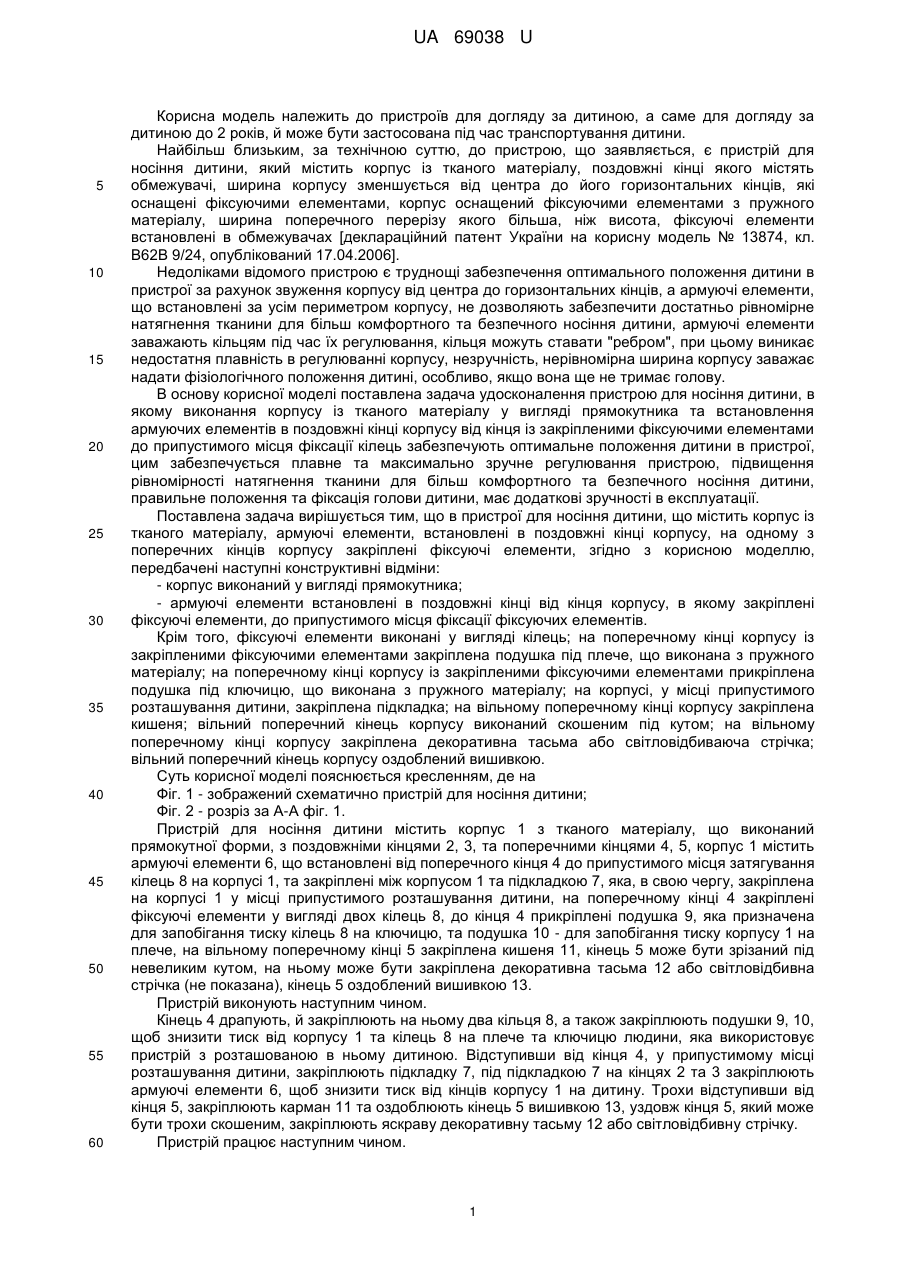

Реферат: UA 69038 U UA 69038 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для догляду за дитиною, а саме для догляду за дитиною до 2 років, й може бути застосована під час транспортування дитини. Найбільш близьким, за технічною суттю, до пристрою, що заявляється, є пристрій для носіння дитини, який містить корпус із тканого матеріалу, поздовжні кінці якого містять обмежувачі, ширина корпусу зменшується від центра до його горизонтальних кінців, які оснащені фіксуючими елементами, корпус оснащений фіксуючими елементами з пружного матеріалу, ширина поперечного перерізу якого більша, ніж висота, фіксуючі елементи встановлені в обмежувачах [деклараційний патент України на корисну модель № 13874, кл. В62В 9/24, опублікований 17.04.2006]. Недоліками відомого пристрою є труднощі забезпечення оптимального положення дитини в пристрої за рахунок звуження корпусу від центра до горизонтальних кінців, а армуючі елементи, що встановлені за усім периметром корпусу, не дозволяють забезпечити достатньо рівномірне натягнення тканини для більш комфортного та безпечного носіння дитини, армуючі елементи заважають кільцям під час їх регулювання, кільця можуть ставати "ребром", при цьому виникає недостатня плавність в регулюванні корпусу, незручність, нерівномірна ширина корпусу заважає надати фізіологічного положення дитині, особливо, якщо вона ще не тримає голову. В основу корисної моделі поставлена задача удосконалення пристрою для носіння дитини, в якому виконання корпусу із тканого матеріалу у вигляді прямокутника та встановлення армуючих елементів в поздовжні кінці корпусу від кінця із закріпленими фіксуючими елементами до припустимого місця фіксації кілець забезпечують оптимальне положення дитини в пристрої, цим забезпечується плавне та максимально зручне регулювання пристрою, підвищення рівномірності натягнення тканини для більш комфортного та безпечного носіння дитини, правильне положення та фіксація голови дитини, має додаткові зручності в експлуатації. Поставлена задача вирішується тим, що в пристрої для носіння дитини, що містить корпус із тканого матеріалу, армуючі елементи, встановлені в поздовжні кінці корпусу, на одному з поперечних кінців корпусу закріплені фіксуючі елементи, згідно з корисною моделлю, передбачені наступні конструктивні відміни: - корпус виконаний у вигляді прямокутника; - армуючі елементи встановлені в поздовжні кінці від кінця корпусу, в якому закріплені фіксуючі елементи, до припустимого місця фіксації фіксуючих елементів. Крім того, фіксуючі елементи виконані у вигляді кілець; на поперечному кінці корпусу із закріпленими фіксуючими елементами закріплена подушка під плече, що виконана з пружного матеріалу; на поперечному кінці корпусу із закріпленими фіксуючими елементами прикріплена подушка під ключицю, що виконана з пружного матеріалу; на корпусі, у місці припустимого розташування дитини, закріплена підкладка; на вільному поперечному кінці корпусу закріплена кишеня; вільний поперечний кінець корпусу виконаний скошеним під кутом; на вільному поперечному кінці корпусу закріплена декоративна тасьма або світловідбиваюча стрічка; вільний поперечний кінець корпусу оздоблений вишивкою. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 - зображений схематично пристрій для носіння дитини; Фіг. 2 - розріз за А-А фіг. 1. Пристрій для носіння дитини містить корпус 1 з тканого матеріалу, що виконаний прямокутної форми, з поздовжніми кінцями 2, 3, та поперечними кінцями 4, 5, корпус 1 містить армуючі елементи 6, що встановлені від поперечного кінця 4 до припустимого місця затягування кілець 8 на корпусі 1, та закріплені між корпусом 1 та підкладкою 7, яка, в свою чергу, закріплена на корпусі 1 у місці припустимого розташування дитини, на поперечному кінці 4 закріплені фіксуючі елементи у вигляді двох кілець 8, до кінця 4 прикріплені подушка 9, яка призначена для запобігання тиску кілець 8 на ключицю, та подушка 10 - для запобігання тиску корпусу 1 на плече, на вільному поперечному кінці 5 закріплена кишеня 11, кінець 5 може бути зрізаний під невеликим кутом, на ньому може бути закріплена декоративна тасьма 12 або світловідбивна стрічка (не показана), кінець 5 оздоблений вишивкою 13. Пристрій виконують наступним чином. Кінець 4 драпують, й закріплюють на ньому два кільця 8, а також закріплюють подушки 9, 10, щоб знизити тиск від корпусу 1 та кілець 8 на плече та ключицю людини, яка використовує пристрій з розташованою в ньому дитиною. Відступивши від кінця 4, у припустимому місці розташування дитини, закріплюють підкладку 7, під підкладкою 7 на кінцях 2 та 3 закріплюють армуючі елементи 6, щоб знизити тиск від кінців корпусу 1 на дитину. Трохи відступивши від кінця 5, закріплюють карман 11 та оздоблюють кінець 5 вишивкою 13, уздовж кінця 5, який може бути трохи скошеним, закріплюють яскраву декоративну тасьму 12 або світловідбивну стрічку. Пристрій працює наступним чином. 1 UA 69038 U 5 10 15 20 Корпус 1 розгортають та його кінець 5 фіксують у кільцях 8 до дотикання з кінцями армуючих елементів 6, а отже - до припустимого місця розташування дитини, при цьому утворюється, свого роду, колиска для дитини, просовують руку і голову крізь верхню частину отриманої колиски і розташовують її попереду тулуба, таким чином, щоб подушка 10 опинилася на плечі, а подушка 9 лягла на ключицю. В утворену колиску кладуть дитину, при цьому армуючі елементи 6 запобігають тиску країв корпусу 1 на дитину. Кінець 5 корпусу 1, після пропускання його крізь кільця 8, звисає довгим, однаковим за усією шириною полотнищем, якому естетичного вигляду надає декоративна тасьма або світловідбивна стрічка 12, що прикріплені до краю кінця 5, та вишивка 13. Кишеня 11, яка закріплена на кінці 5, надає зручності та функціональності пристрою. Завдяки прямокутній формі корпусу 1, коли ширина корпусу 1 однакова за усією його довжиною, забезпечується оптимальне положення дитини у пристрої при затягуванні кілець 8 на корпусі 1 для утворення колиски для зручного розташування дитини, встановлення армуючих елементів 6 від кінця 4 корпусу 1 до припустимого місця фіксації кілець 8 дозволяє покращити регулювання кілець 8 під час затягування корпусу 1, вони не стають "ребром", а тому підвищується зручність при регулюванні кілець 8 та підвищується рівномірність натягування тканого матеріалу корпусу для більш комфортного та безпечного носіння дитини. Застосування запропонованого пристрою для носіння дитини дозволить батькам отримати зручний в користуванні, комфортний та безпечний для дитини, естетичний пристрій для носіння малят. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Пристрій для носіння дитини, що містить корпус із тканого матеріалу, армуючі елементи, які встановлені уздовж поздовжніх кінців, на одному з поперечних кінців корпусу закріплені фіксуючі елементи, який відрізняється тим, що корпус із тканого матеріалу виконаний у вигляді прямокутника, а армуючі елементи встановлені від кінця корпусу із закріпленими фіксуючими елементами до припустимого місця фіксації фіксуючих елементів та закріплені між корпусом та підкладкою. 2. Пристрій за п. 1, який відрізняється тим, що фіксуючі елементи виконані у вигляді кілець. 3. Пристрій за п. 1, який відрізняється тим, що на поперечному кінці корпусу із закріпленими фіксуючими елементами закріплена подушка під ключицю, що виконана з пружного матеріалу. 4. Пристрій за п. 1, який відрізняється тим, що на поперечному кінці корпусу із закріпленими фіксуючими елементами прикріплена подушка під плече, що виконана з пружного матеріалу. 5. Пристрій за п. 1, який відрізняється тим, що на корпусі, в місці припустимого розташування дитини, закріплена підкладка. 6. Пристрій за п. 1, який відрізняється тим, що на вільному поперечному кінці корпусу закріплена кишеня. 7. Пристрій за п. 1, який відрізняється тим, що вільний поперечний кінець корпусу виконаний скошеним під кутом. 8. Пристрій за п. 1, який відрізняється тим, що на вільному поперечному кінці корпусу закріплена декоративна тасьма або світловідбивна стрічка. 9. Пристрій за п. 1, який відрізняється тим, що на вільному поперечному кінці корпусу виконана вишивка. 2 UA 69038 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
