Вузол затискного транспортера стеблової стрічки льону

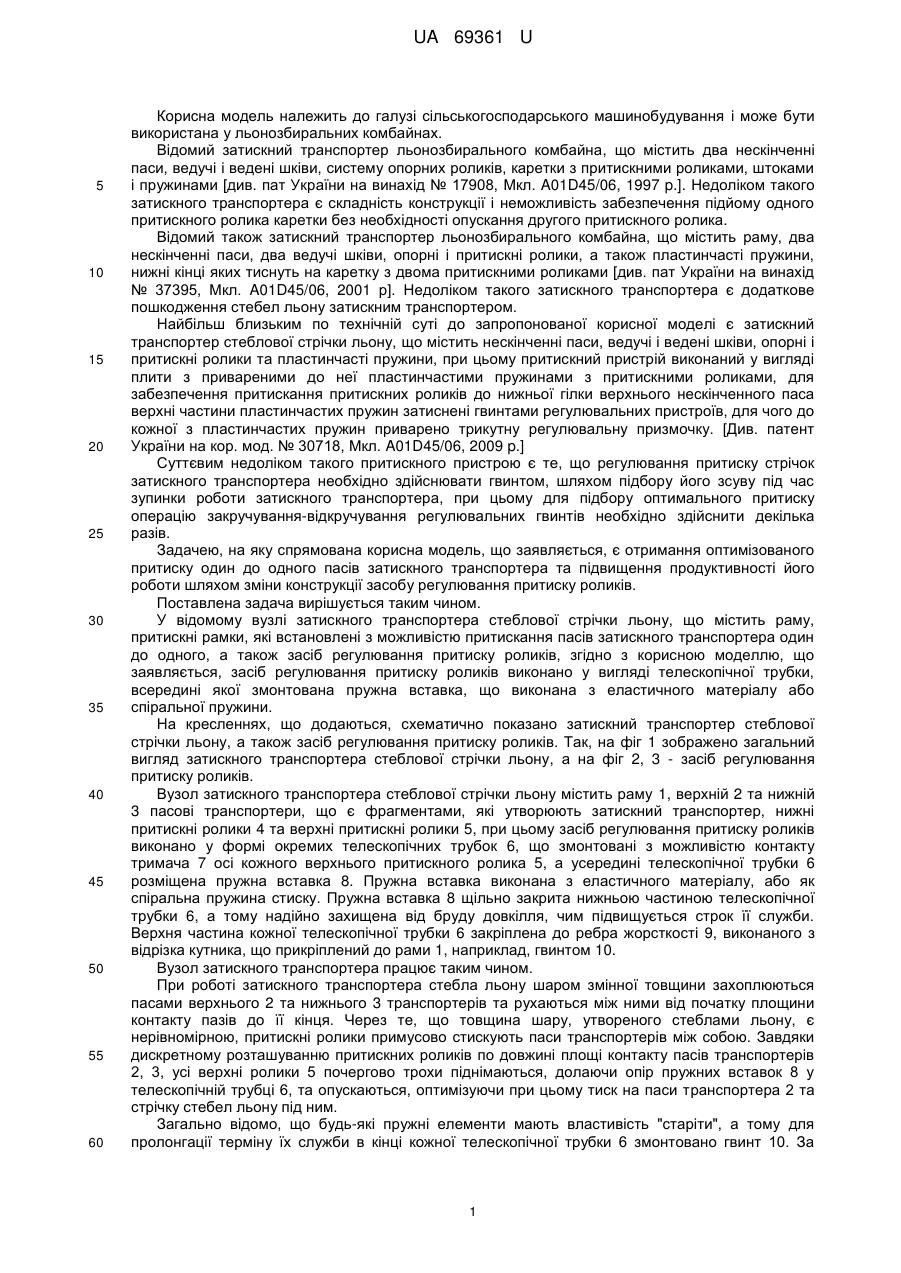

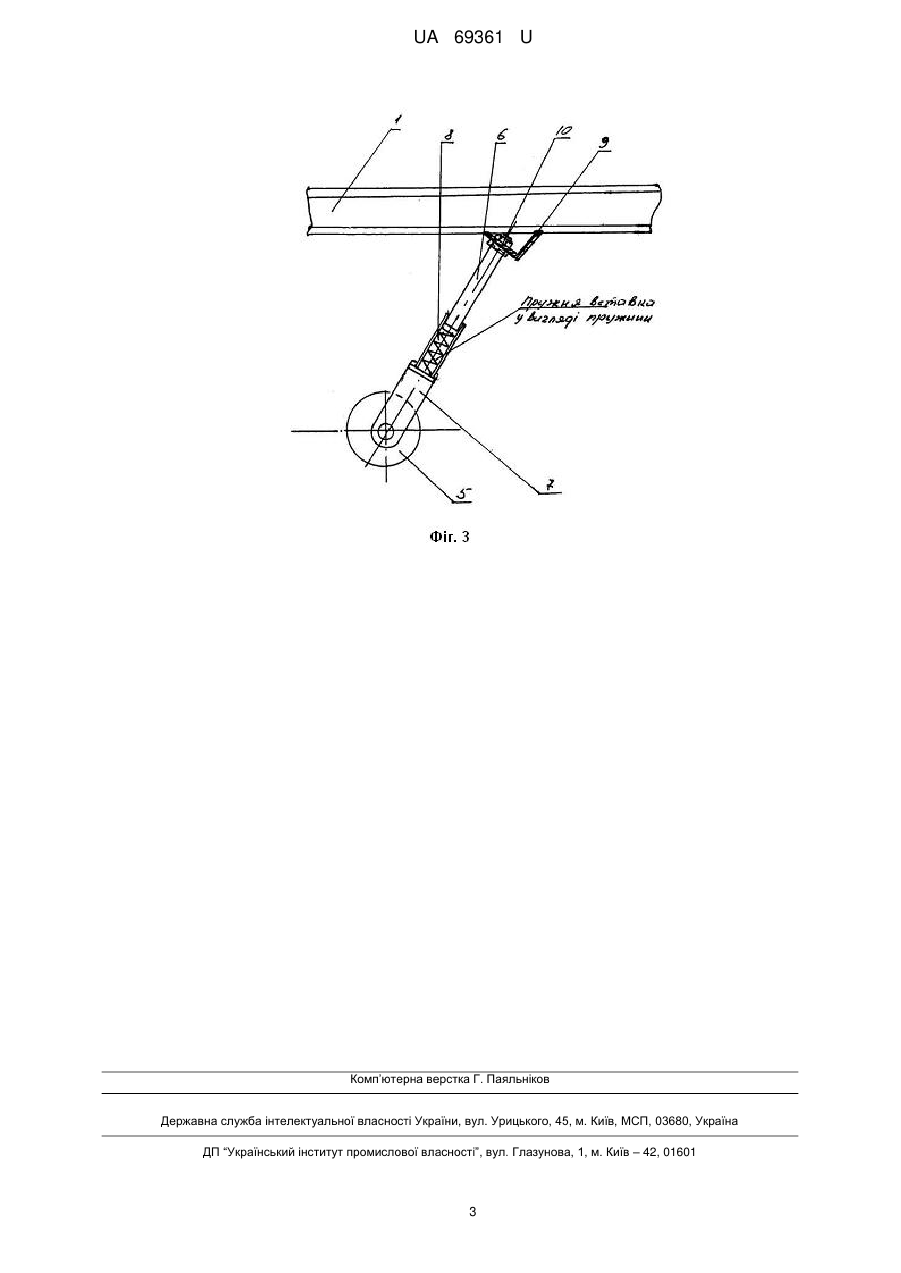

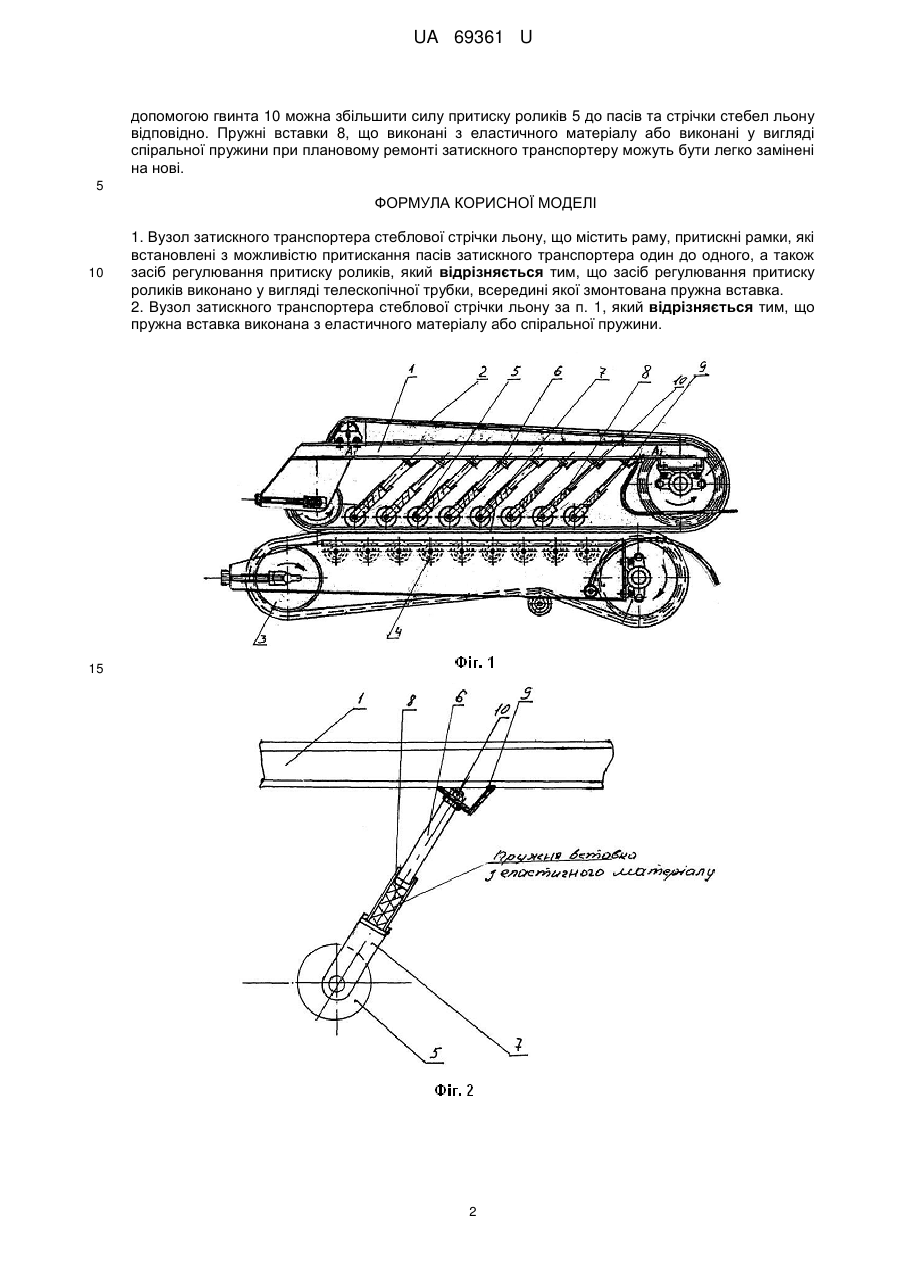

Реферат: Вузол затискного транспортера стеблової стрічки льону містить раму, притискні рамки, які встановлені з можливістю притискання пасів затискного транспортера один до одного, а також засіб регулювання притиску роликів. Засіб регулювання притиску роликів виконано у вигляді телескопічної трубки, всередині якої змонтована пружна вставка. UA 69361 U (54) ВУЗОЛ ЗАТИСКНОГО ТРАНСПОРТЕРА СТЕБЛОВОЇ СТРІЧКИ ЛЬОНУ UA 69361 U UA 69361 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана у льонозбиральних комбайнах. Відомий затискний транспортер льонозбирального комбайна, що містить два нескінченні паси, ведучі і ведені шківи, систему опорних роликів, каретки з притискними роликами, штоками і пружинами [див. пат України на винахід № 17908, Мкл. A01D45/06, 1997 p.]. Недоліком такого затискного транспортера є складність конструкції і неможливість забезпечення підйому одного притискного ролика каретки без необхідності опускання другого притискного ролика. Відомий також затискний транспортер льонозбирального комбайна, що містить раму, два нескінченні паси, два ведучі шківи, опорні і притискні ролики, а також пластинчасті пружини, нижні кінці яких тиснуть на каретку з двома притискними роликами [див. пат України на винахід № 37395, Мкл. A01D45/06, 2001 р]. Недоліком такого затискного транспортера є додаткове пошкодження стебел льону затискним транспортером. Найбільш близьким по технічній суті до запропонованої корисної моделі є затискний транспортер стеблової стрічки льону, що містить нескінченні паси, ведучі і ведені шківи, опорні і притискні ролики та пластинчасті пружини, при цьому притискний пристрій виконаний у вигляді плити з привареними до неї пластинчастими пружинами з притискними роликами, для забезпечення притискання притискних роликів до нижньої гілки верхнього нескінченного паса верхні частини пластинчастих пружин затиснені гвинтами регулювальних пристроїв, для чого до кожної з пластинчастих пружин приварено трикутну регулювальну призмочку. [Див. патент України на кор. мод. № 30718, Мкл. A01D45/06, 2009 p.] Суттєвим недоліком такого притискного пристрою є те, що регулювання притиску стрічок затискного транспортера необхідно здійснювати гвинтом, шляхом підбору його зсуву під час зупинки роботи затискного транспортера, при цьому для підбору оптимального притиску операцію закручування-відкручування регулювальних гвинтів необхідно здійснити декілька разів. Задачею, на яку спрямована корисна модель, що заявляється, є отримання оптимізованого притиску один до одного пасів затискного транспортера та підвищення продуктивності його роботи шляхом зміни конструкції засобу регулювання притиску роликів. Поставлена задача вирішується таким чином. У відомому вузлі затискного транспортера стеблової стрічки льону, що містить раму, притискні рамки, які встановлені з можливістю притискання пасів затискного транспортера один до одного, а також засіб регулювання притиску роликів, згідно з корисною моделлю, що заявляється, засіб регулювання притиску роликів виконано у вигляді телескопічної трубки, всередині якої змонтована пружна вставка, що виконана з еластичного матеріалу або спіральної пружини. На кресленнях, що додаються, схематично показано затискний транспортер стеблової стрічки льону, а також засіб регулювання притиску роликів. Так, на фіг 1 зображено загальний вигляд затискного транспортера стеблової стрічки льону, а на фіг 2, 3 - засіб регулювання притиску роликів. Вузол затискного транспортера стеблової стрічки льону містить раму 1, верхній 2 та нижній 3 пасові транспортери, що є фрагментами, які утворюють затискний транспортер, нижні притискні ролики 4 та верхні притискні ролики 5, при цьому засіб регулювання притиску роликів виконано у формі окремих телескопічних трубок 6, що змонтовані з можливістю контакту тримача 7 осі кожного верхнього притискного ролика 5, а усередині телескопічної трубки 6 розміщена пружна вставка 8. Пружна вставка виконана з еластичного матеріалу, або як спіральна пружина стиску. Пружна вставка 8 щільно закрита нижньою частиною телескопічної трубки 6, а тому надійно захищена від бруду довкілля, чим підвищується строк її служби. Верхня частина кожної телескопічної трубки 6 закріплена до ребра жорсткості 9, виконаного з відрізка кутника, що прикріплений до рами 1, наприклад, гвинтом 10. Вузол затискного транспортера працює таким чином. При роботі затискного транспортера стебла льону шаром змінної товщини захоплюються пасами верхнього 2 та нижнього 3 транспортерів та рухаються між ними від початку площини контакту пазів до її кінця. Через те, що товщина шару, утвореного стеблами льону, є нерівномірною, притискні ролики примусово стискують паси транспортерів між собою. Завдяки дискретному розташуванню притискних роликів по довжині площі контакту пасів транспортерів 2, 3, усі верхні ролики 5 почергово трохи піднімаються, долаючи опір пружних вставок 8 у телескопічній трубці 6, та опускаються, оптимізуючи при цьому тиск на паси транспортера 2 та стрічку стебел льону під ним. Загально відомо, що будь-які пружні елементи мають властивість "старіти", а тому для пролонгації терміну їх служби в кінці кожної телескопічної трубки 6 змонтовано гвинт 10. За 1 UA 69361 U допомогою гвинта 10 можна збільшити силу притиску роликів 5 до пасів та стрічки стебел льону відповідно. Пружні вставки 8, що виконані з еластичного матеріалу або виконані у вигляді спіральної пружини при плановому ремонті затискного транспортеру можуть бути легко замінені на нові. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Вузол затискного транспортера стеблової стрічки льону, що містить раму, притискні рамки, які встановлені з можливістю притискання пасів затискного транспортера один до одного, а також засіб регулювання притиску роликів, який відрізняється тим, що засіб регулювання притиску роликів виконано у вигляді телескопічної трубки, всередині якої змонтована пружна вставка. 2. Вузол затискного транспортера стеблової стрічки льону за п. 1, який відрізняється тим, що пружна вставка виконана з еластичного матеріалу або спіральної пружини. 15 2 UA 69361 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
