Підбирач стрічки льону з пластинчатим притискачем
Номер патенту: 46055
Опубліковано: 10.12.2009
Автори: Хайліс Гедаль Абрамович, Шовкомуд Олександр Володимирович, Шейченко Віктор Олександрович, Налобіна Олена Олександрівна
Формула / Реферат
Підбирач стрічки льону з пластинчастим притискачем, що містить раму, ведучий шків, ведений шків та пас із пальцями, який відрізняється тим, що наявний кронштейн виконаний Г-подібним з двох жорстко з'єднаних під кутом 90° частин, лівий кінець кронштейна жорстко прикріплений до рами транспортера, правий кінець кронштейна виконаний загнутим донизу, нижній кінець кронштейна шарнірно з'єднаний з верхньою частиною пластинчастого притискача, вигнутою і такою, що містить у нижній частині рівну притискну поверхню, а верхній кінець пластинчастого притискача зв'язаний з вертикальним кінцем кронштейна пружиною.
Текст

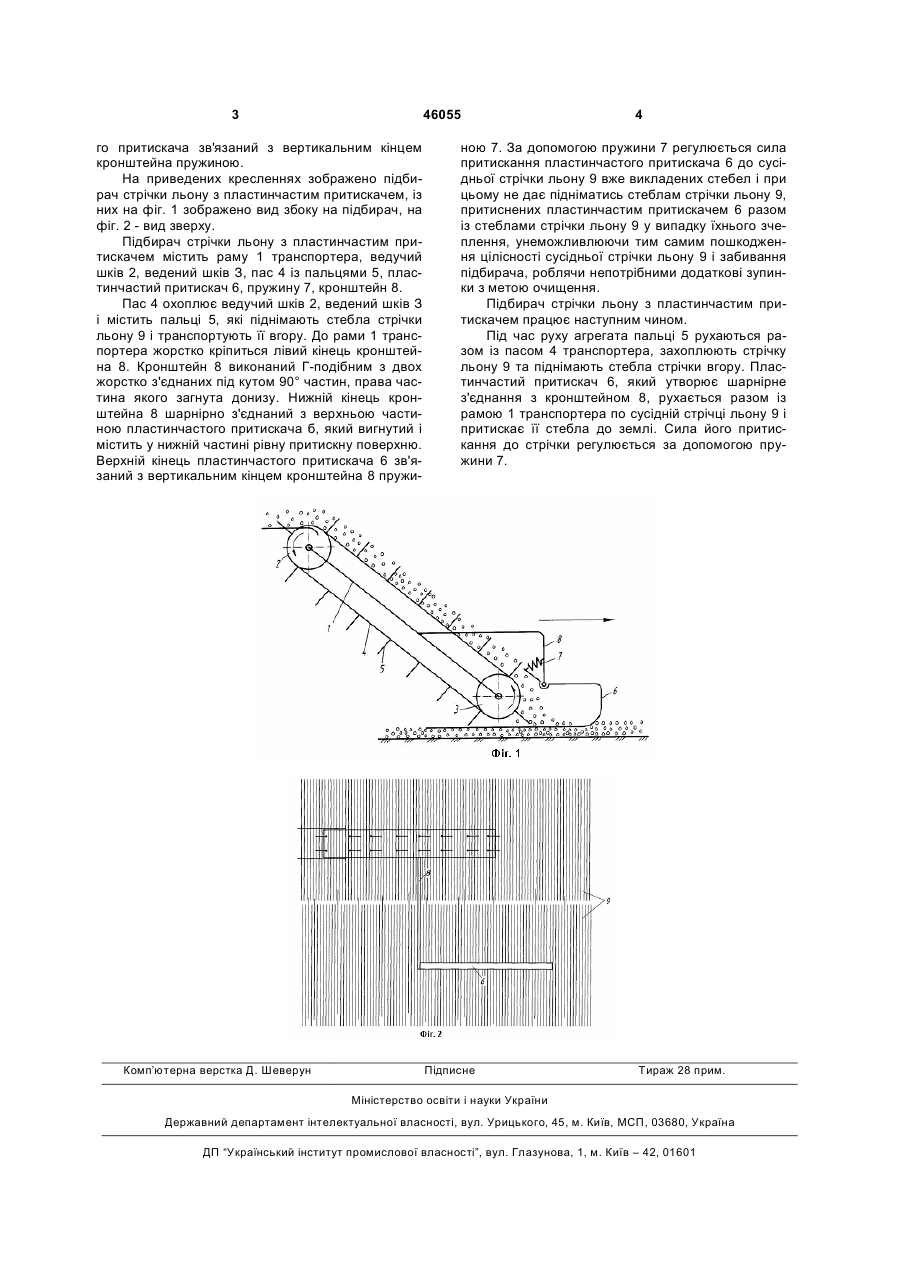

Підбирач стрічки льону з пластинчастим притискачем, що містить раму, ведучий шків, ведений 3 46055 го притискача зв'язаний з вертикальним кінцем кронштейна пружиною. На приведених кресленнях зображено підбирач стрічки льону з пластинчастим притискачем, із них на фіг. 1 зображено вид збоку на підбирач, на фіг. 2 - вид зверху. Підбирач стрічки льону з пластинчастим притискачем містить раму 1 транспортера, ведучий шків 2, ведений шків З, пас 4 із пальцями 5, пластинчастий притискач 6, пружину 7, кронштейн 8. Пас 4 охоплює ведучий шків 2, ведений шків З і містить пальці 5, які піднімають стебла стрічки льону 9 і транспортують її вгору. До рами 1 транспортера жорстко кріпиться лівий кінець кронштейна 8. Кронштейн 8 виконаний Г-подібним з двох жорстко з'єднаних під кутом 90° частин, права частина якого загнута донизу. Нижній кінець кронштейна 8 шарнірно з'єднаний з верхньою частиною пластинчастого притискача б, який вигнутий і містить у нижній частині рівну притискну поверхню. Верхній кінець пластинчастого притискача 6 зв'язаний з вертикальним кінцем кронштейна 8 пружи Комп’ютерна верстка Д. Шеверун 4 ною 7. За допомогою пружини 7 регулюється сила притискання пластинчастого притискача 6 до сусідньої стрічки льону 9 вже викладених стебел і при цьому не дає підніматись стеблам стрічки льону 9, притиснених пластинчастим притискачем 6 разом із стеблами стрічки льону 9 у випадку їхнього зчеплення, унеможливлюючи тим самим пошкодження цілісності сусідньої стрічки льону 9 і забивання підбирача, роблячи непотрібними додаткові зупинки з метою очищення. Підбирач стрічки льону з пластинчастим притискачем працює наступним чином. Під час руху агрегата пальці 5 рухаються разом із пасом 4 транспортера, захоплюють стрічку льону 9 та піднімають стебла стрічки вгору. Пластинчастий притискач 6, який утворює шарнірне з'єднання з кронштейном 8, рухається разом із рамою 1 транспортера по сусідній стрічці льону 9 і притискає її стебла до землі. Сила його притискання до стрічки регулюється за допомогою пружини 7. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPickup of flax strip with plate pressure unit
Автори англійськоюNalobina Olena Oleksandrivna, Khailis Hedal Abramovych, Sheichenko Viktor Oleksandrovych, Shovkomud Oleksandr Volodymyrovych
Назва патенту російськоюПодборщик ленты льна с пластинчатым прижимателем
Автори російськоюНалобина Елена Александровна, Хайлис Гедаль Абрамович, Шейченко Виктор Александрович, Шовкомуд Александр Владимирович
МПК / Мітки
МПК: A01D 45/06
Мітки: підбирач, стрічки, пластинчатим, притискачем, льону
