Затискний транспортер стеблової стрічки льону

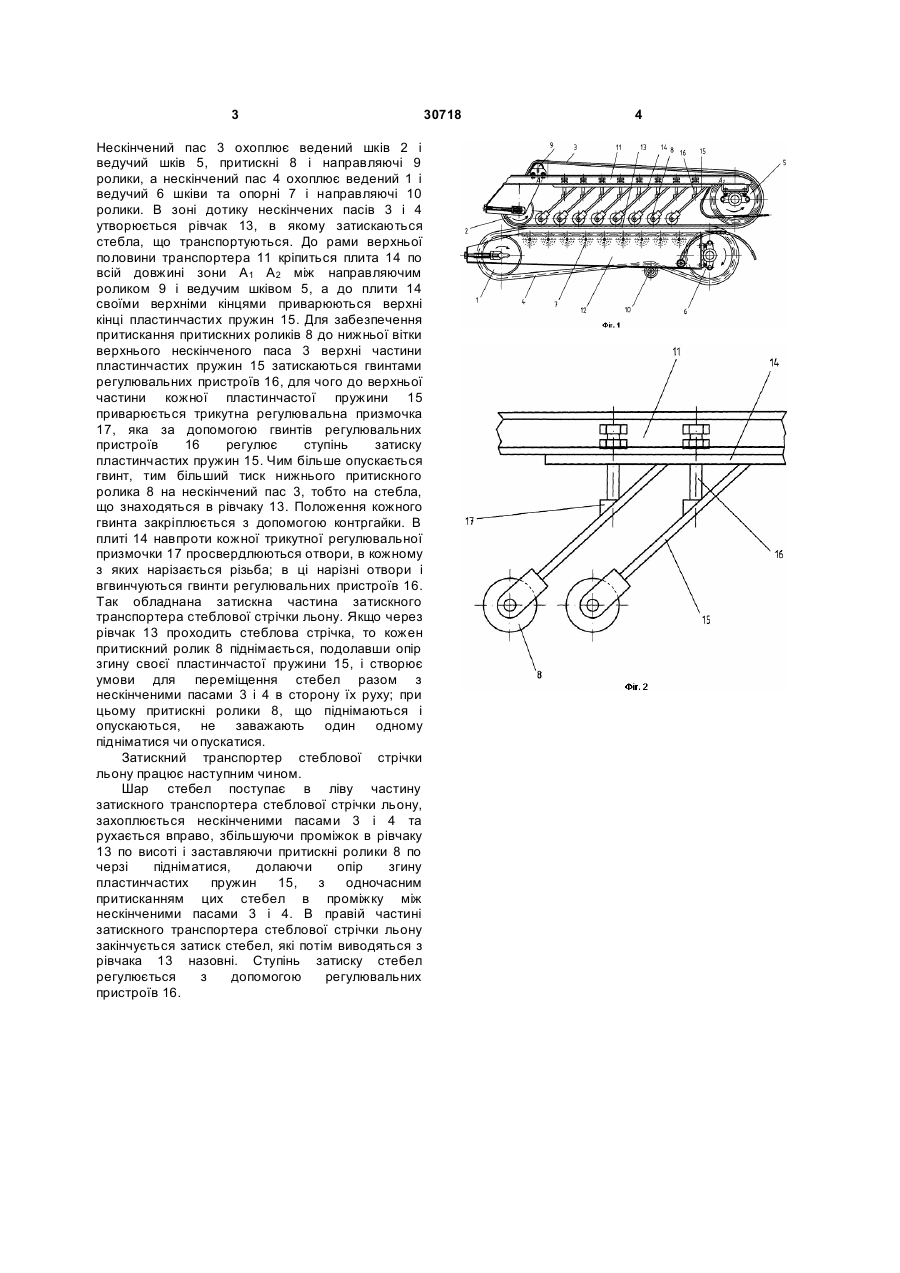

Затискний транспортер стеблової стрічки льону, що містить нескінченні паси, ведучі і ведені шківи, опорні і притискні ролики та пластинчасті 3 Нескінчений пас 3 охоплює ведений шків 2 і ведучий шків 5, притискні 8 і направляючі 9 ролики, а нескінчений пас 4 охоплює ведений 1 і ведучий 6 шківи та опорні 7 і направляючі 10 ролики. В зоні дотику нескінчених пасів 3 і 4 утворюється рівчак 13, в якому затискаються стебла, що транспортуються. До рами верхньої половини транспортера 11 кріпиться плита 14 по всій довжині зони А1 А2 між направляючим роликом 9 і ведучим шківом 5, а до плити 14 своїми верхніми кінцями приварюються верхні кінці пластинчастих пружин 15. Для забезпечення притискання притискних роликів 8 до нижньої вітки верхнього нескінченого паса 3 верхні частини пластинчастих пружин 15 затискаються гвинтами регулювальних пристроїв 16, для чого до верхньої частини кожної пластинчастої пружини 15 приварюється трикутна регулювальна призмочка 17, яка за допомогою гвинтів регулювальних пристроїв 16 регулює ступінь затиску пластинчастих пружин 15. Чим більше опускається гвинт, тим більший тиск нижнього притискного ролика 8 на нескінчений пас 3, тобто на стебла, що знаходяться в рівчаку 13. Положення кожного гвинта закріплюється з допомогою контргайки. В плиті 14 навпроти кожної трикутної регулювальної призмочки 17 просвердлюються отвори, в кожному з яких нарізається різьба; в ці нарізні отвори і вгвинчуються гвинти регулювальних пристроїв 16. Так обладнана затискна частина затискного транспортера стеблової стрічки льону. Якщо через рівчак 13 проходить стеблова стрічка, то кожен притискний ролик 8 піднімається, подолавши опір згину своєї пластинчастої пружини 15, і створює умови для переміщення стебел разом з нескінченими пасами 3 і 4 в сторону їх руху; при цьому притискні ролики 8, що піднімаються і опускаються, не заважають один одному підніматися чи опускатися. Затискний транспортер стеблової стрічки льону працює наступним чином. Шар стебел поступає в ліву частину затискного транспортера стеблової стрічки льону, захоплюється нескінченими пасами 3 і 4 та рухається вправо, збільшуючи проміжок в рівчаку 13 по висоті і заставляючи притискні ролики 8 по черзі підніматися, долаючи опір згину пластинчастих пружин 15, з одночасним притисканням цих стебел в проміжку між нескінченими пасами 3 і 4. В правій частині затискного транспортера стеблової стрічки льону закінчується затиск стебел, які потім виводяться з рівчака 13 назовні. Ступінь затиску стебел регулюється з допомогою регулювальних пристроїв 16. 30718 4
