Відцентровий вентилятор

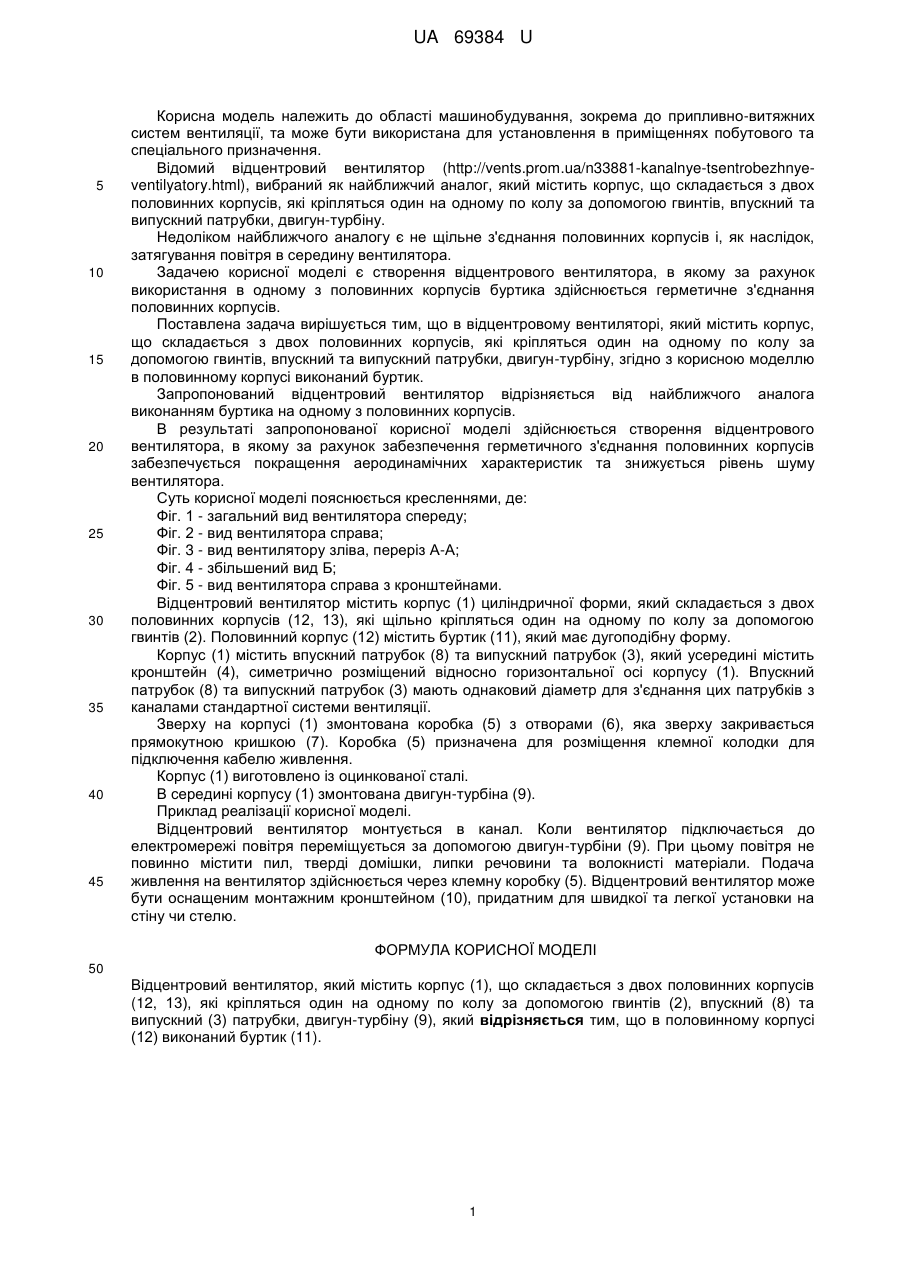

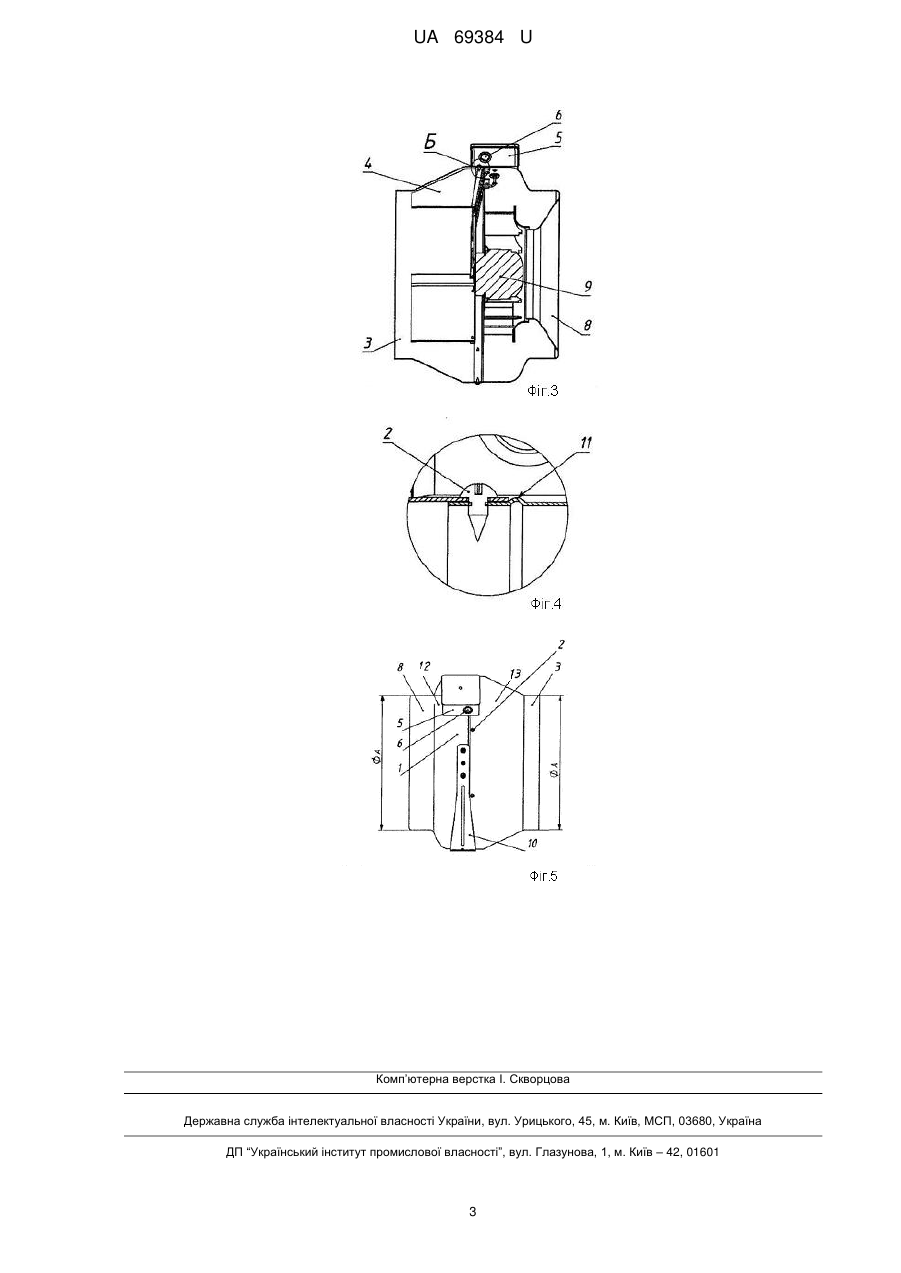

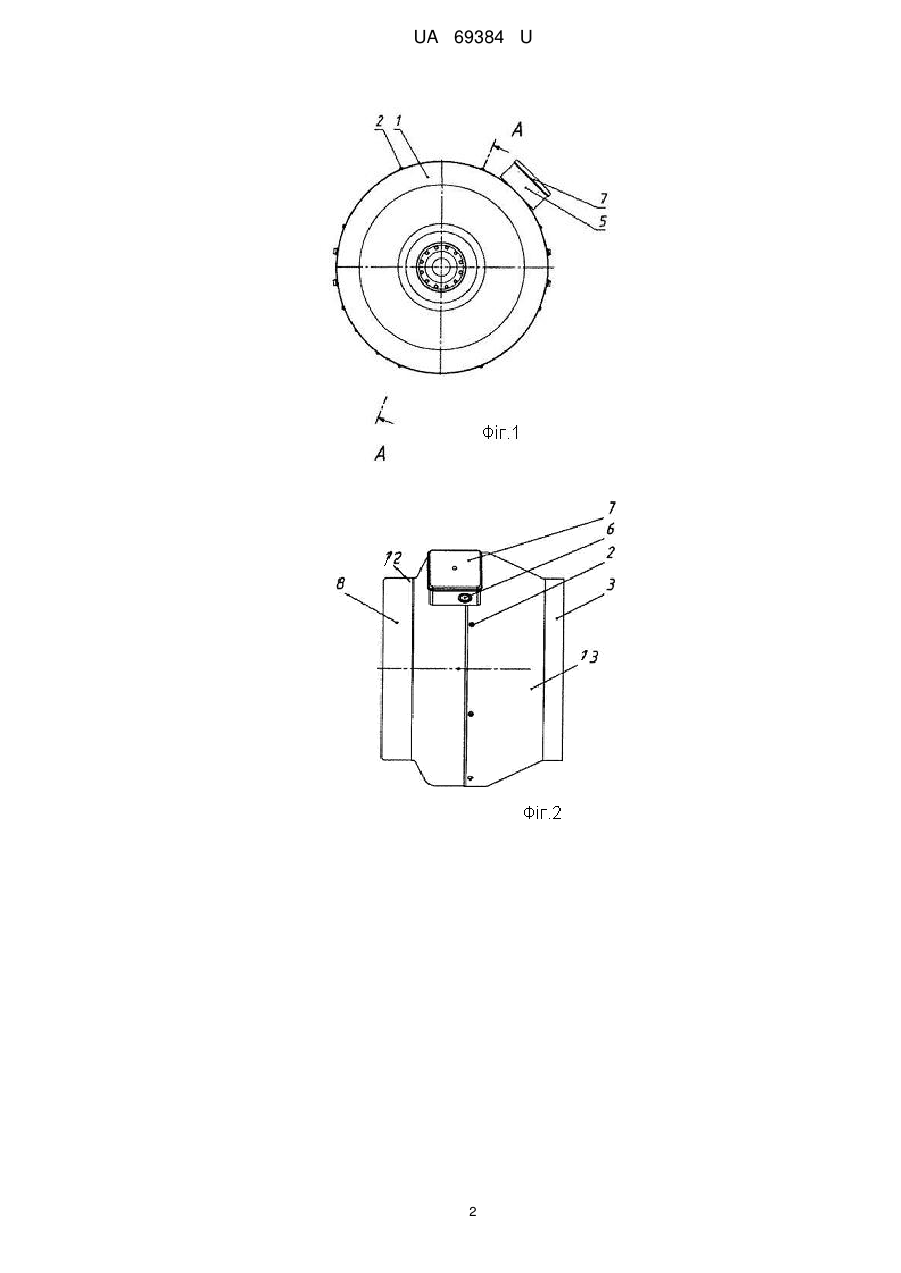

Реферат: Відцентровий вентилятор містить корпус, що складається з двох половинних корпусів (12, 13), які кріпляться один на одному по колу за допомогою гвинтів, впускний та випускний патрубки, двигун-турбіну. В половинному корпусі (12) виконаний буртик. UA 69384 U (54) ВІДЦЕНТРОВИЙ ВЕНТИЛЯТОР UA 69384 U UA 69384 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області машинобудування, зокрема до припливно-витяжних систем вентиляції, та може бути використана для установлення в приміщеннях побутового та спеціального призначення. Відомий відцентровий вентилятор (http://vents.prom.ua/n33881-kanalnye-tsentrobezhnyeventilyatory.html), вибраний як найближчий аналог, який містить корпус, що складається з двох половинних корпусів, які кріпляться один на одному по колу за допомогою гвинтів, впускний та випускний патрубки, двигун-турбіну. Недоліком найближчого аналогу є не щільне з'єднання половинних корпусів і, як наслідок, затягування повітря в середину вентилятора. Задачею корисної моделі є створення відцентрового вентилятора, в якому за рахунок використання в одному з половинних корпусів буртика здійснюється герметичне з'єднання половинних корпусів. Поставлена задача вирішується тим, що в відцентровому вентиляторі, який містить корпус, що складається з двох половинних корпусів, які кріпляться один на одному по колу за допомогою гвинтів, впускний та випускний патрубки, двигун-турбіну, згідно з корисною моделлю в половинному корпусі виконаний буртик. Запропонований відцентровий вентилятор відрізняється від найближчого аналога виконанням буртика на одному з половинних корпусів. В результаті запропонованої корисної моделі здійснюється створення відцентрового вентилятора, в якому за рахунок забезпечення герметичного з'єднання половинних корпусів забезпечується покращення аеродинамічних характеристик та знижується рівень шуму вентилятора. Суть корисної моделі пояснюється кресленнями, де: Фіг. 1 - загальний вид вентилятора спереду; Фіг. 2 - вид вентилятора справа; Фіг. 3 - вид вентилятору зліва, переріз А-А; Фіг. 4 - збільшений вид Б; Фіг. 5 - вид вентилятора справа з кронштейнами. Відцентровий вентилятор містить корпус (1) циліндричної форми, який складається з двох половинних корпусів (12, 13), які щільно кріпляться один на одному по колу за допомогою гвинтів (2). Половинний корпус (12) містить буртик (11), який має дугоподібну форму. Корпус (1) містить впускний патрубок (8) та випускний патрубок (3), який усередині містить кронштейн (4), симетрично розміщений відносно горизонтальної осі корпусу (1). Впускний патрубок (8) та випускний патрубок (3) мають однаковий діаметр для з'єднання цих патрубків з каналами стандартної системи вентиляції. Зверху на корпусі (1) змонтована коробка (5) з отворами (6), яка зверху закривається прямокутною кришкою (7). Коробка (5) призначена для розміщення клемної колодки для підключення кабелю живлення. Корпус (1) виготовлено із оцинкованої сталі. В середині корпусу (1) змонтована двигун-турбіна (9). Приклад реалізації корисної моделі. Відцентровий вентилятор монтується в канал. Коли вентилятор підключається до електромережі повітря переміщується за допомогою двигун-турбіни (9). При цьому повітря не повинно містити пил, тверді домішки, липки речовини та волокнисті матеріали. Подача живлення на вентилятор здійснюється через клемну коробку (5). Відцентровий вентилятор може бути оснащеним монтажним кронштейном (10), придатним для швидкої та легкої установки на стіну чи стелю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Відцентровий вентилятор, який містить корпус (1), що складається з двох половинних корпусів (12, 13), які кріпляться один на одному по колу за допомогою гвинтів (2), впускний (8) та випускний (3) патрубки, двигун-турбіну (9), який відрізняється тим, що в половинному корпусі (12) виконаний буртик (11). 1 UA 69384 U 2 UA 69384 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
