Відцентровий вентилятор

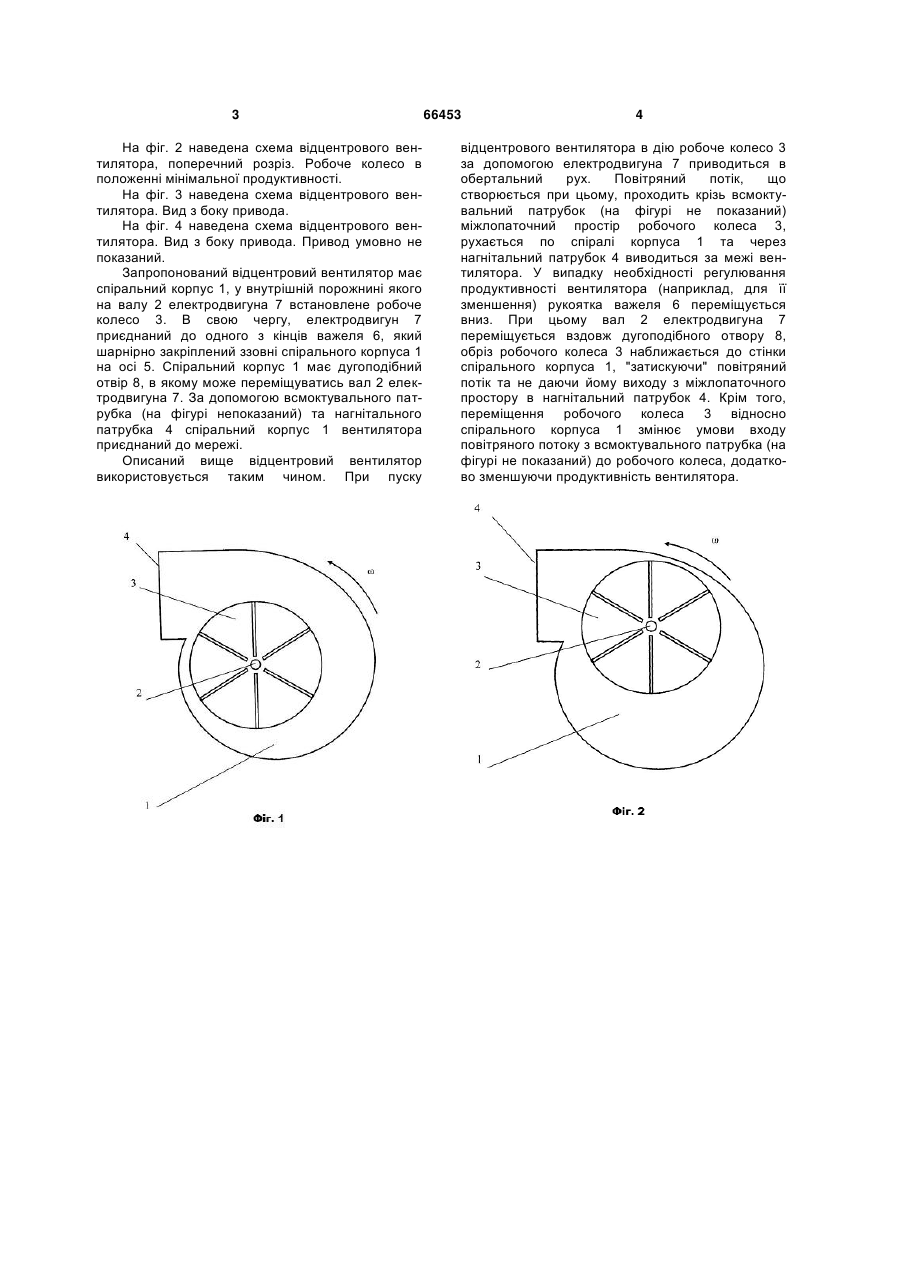

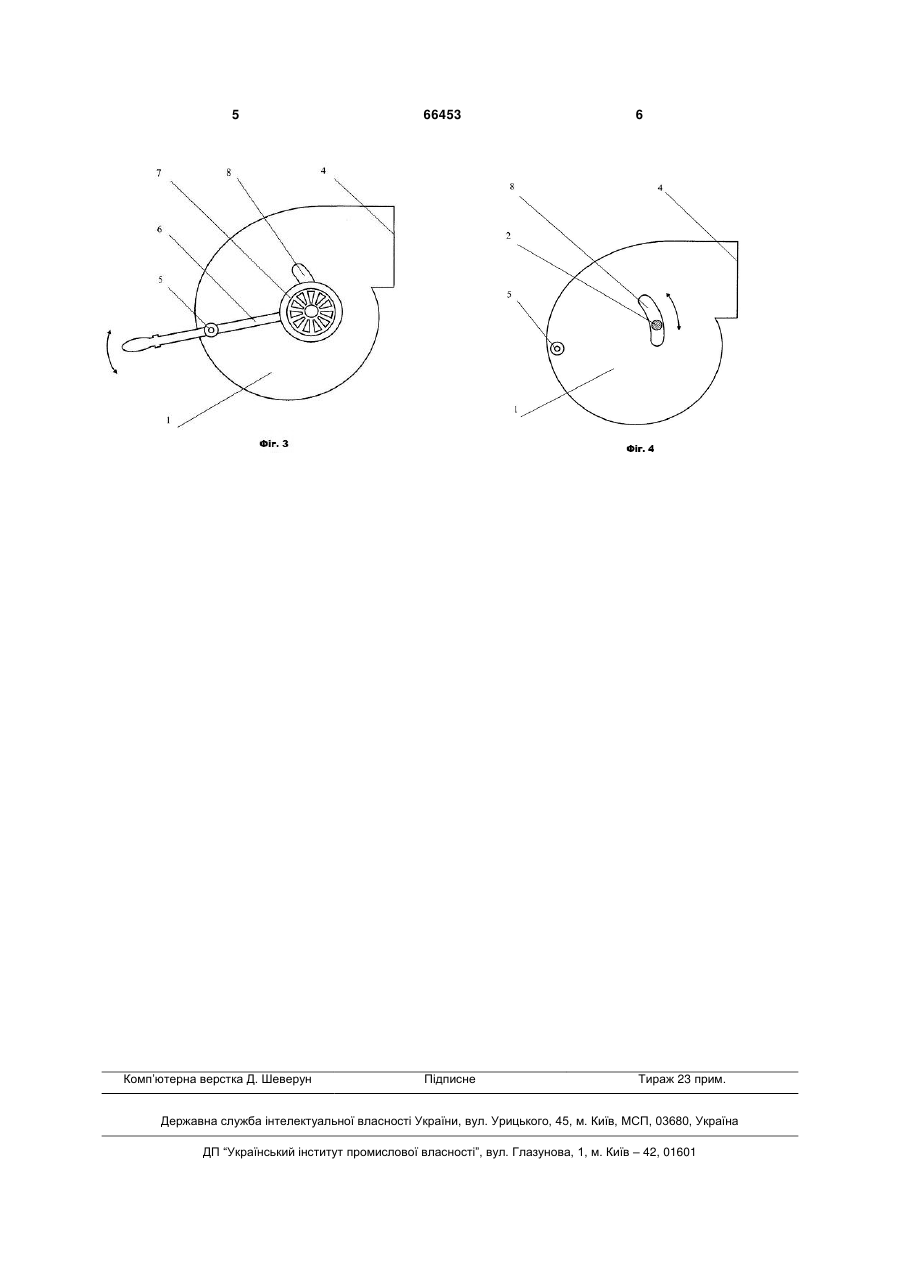

Відцентровий вентилятор, що містить спіральний корпус з вхідним та вихідним патрубками, робоче колесо з лопатками, привід, який відрізняється тим, що робоче колесо встановлене з можливістю плоскопаралельного переміщення відносно спірального корпусу. (19) (21) u201105224 (22) 26.04.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 На фіг. 2 наведена схема відцентрового вентилятора, поперечний розріз. Робоче колесо в положенні мінімальної продуктивності. На фіг. 3 наведена схема відцентрового вентилятора. Вид з боку привода. На фіг. 4 наведена схема відцентрового вентилятора. Вид з боку привода. Привод умовно не показаний. Запропонований відцентровий вентилятор має спіральний корпус 1, у внутрішній порожнині якого на валу 2 електродвигуна 7 встановлене робоче колесо 3. В свою чергу, електродвигун 7 приєднаний до одного з кінців важеля 6, який шарнірно закріплений ззовні спірального корпуса 1 на осі 5. Спіральний корпус 1 має дугоподібний отвір 8, в якому може переміщуватись вал 2 електродвигуна 7. За допомогою всмоктувального патрубка (на фігурі непоказаний) та нагнітального патрубка 4 спіральний корпус 1 вентилятора приєднаний до мережі. Описаний вище відцентровий вентилятор використовується таким чином. При пуску 66453 4 відцентрового вентилятора в дію робоче колесо 3 за допомогою електродвигуна 7 приводиться в обертальний рух. Повітряний потік, що створюється при цьому, проходить крізь всмоктувальний патрубок (на фігурі не показаний) міжлопаточний простір робочого колеса 3, рухається по спіралі корпуса 1 та через нагнітальний патрубок 4 виводиться за межі вентилятора. У випадку необхідності регулювання продуктивності вентилятора (наприклад, для її зменшення) рукоятка важеля 6 переміщується вниз. При цьому вал 2 електродвигуна 7 переміщується вздовж дугоподібного отвору 8, обріз робочого колеса 3 наближається до стінки спірального корпуса 1, "затискуючи" повітряний потік та не даючи йому виходу з міжлопаточного простору в нагнітальний патрубок 4. Крім того, переміщення робочого колеса 3 відносно спірального корпуса 1 змінює умови входу повітряного потоку з всмоктувального патрубка (на фігурі не показаний) до робочого колеса, додатково зменшуючи продуктивність вентилятора. 5 Комп’ютерна верстка Д. Шеверун 66453 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
