Пристрій для гнуття

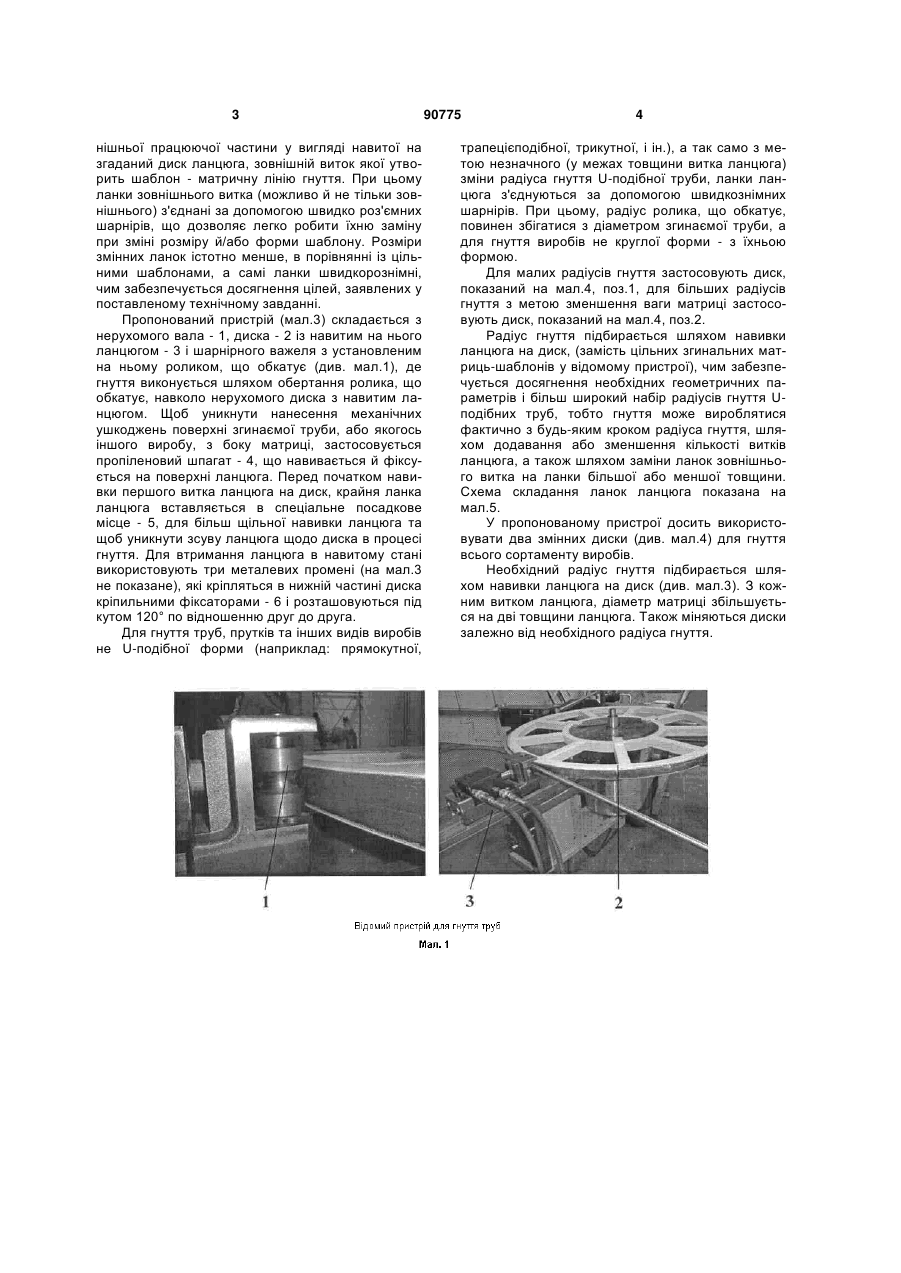

Пристрій для гнуття, що містить нерухомий вал із установленою на ньому згинальною матрицею-шаблоном, виконаною у вигляді суцільнометалевих змінних дисків, і ролик, що обкатує, з рівчаком, закріплений на шарнірному важелі з можливістю переміщення по лінії гнуття, який відрізняється тим, що зовнішня робоча частина згинальної матриці являє собою навитий на диск ланцюг, складений з ланок, з'єднаних за допомогою швидкорознімних шарнірів, зовнішній виток якого утворює матричну лінію гнуття. (19) (21) a200808543 (22) 25.06.2008 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) КАЦАПОВ КОСТЯНТИН МИКОЛАЙОВИЧ, ТЕРЕЩЕНКО АНДРІЙ АНАТОЛІЙОВИЧ, ФРОЛОВ ЯРОСЛАВ ВІКТОРОВИЧ, ДЄХТЯРЬОВ ВОЛОДИМИР СЕРГІЙОВИЧ, ЧИГИРИНСЬКИЙ ЮРІЙ ВАСИЛЬОВИЧ, ДУПЛІЙ ЮЛІЯ ВОЛОДИМИРІВНА, ГОЛОВЧЕНКО ОЛЕКСІЙ ПАВЛОВИЧ, БАБУШКІН ВОЛОДИМИР ВОЛОДИМИРОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "СЕНТРАВІС ПРОДАКШН ЮКРЕЙН" (56) Трубогибочный станок JUTEC-8000. www.ndt-is.ru/index.php?id-62. SU 1729657 A2; 30.04.1992 3 нішньої працюючої частини у вигляді навитої на згаданий диск ланцюга, зовнішній виток якої утворить шаблон - матричну лінію гнуття. При цьому ланки зовнішнього витка (можливо й не тільки зовнішнього) з'єднані за допомогою швидко роз'ємних шарнірів, що дозволяє легко робити їхню заміну при зміні розміру й/або форми шаблону. Розміри змінних ланок істотно менше, в порівнянні із цільними шаблонами, а самі ланки швидкорознімні, чим забезпечується досягнення цілей, заявлених у поставленому технічному завданні. Пропонований пристрій (мал.3) складається з нерухомого вала - 1, диска - 2 із навитим на нього ланцюгом - 3 і шарнірного важеля з установленим на ньому роликом, що обкатує (див. мал.1), де гнуття виконується шляхом обертання ролика, що обкатує, навколо нерухомого диска з навитим ланцюгом. Щоб уникнути нанесення механічних ушкоджень поверхні згинаємої труби, або якогось іншого виробу, з боку матриці, застосовується пропіленовий шпагат - 4, що навивається й фіксується на поверхні ланцюга. Перед початком навивки першого витка ланцюга на диск, крайня ланка ланцюга вставляється в спеціальне посадкове місце - 5, для більш щільної навивки ланцюга та щоб уникнути зсуву ланцюга щодо диска в процесі гнуття. Для втримання ланцюга в навитому стані використовують три металевих промені (на мал.3 не показане), які кріпляться в нижній частині диска кріпильними фіксаторами - 6 і розташовуються під кутом 120° по відношенню друг до друга. Для гнуття труб, прутків та інших видів виробів не U-подібної форми (наприклад: прямокутної, 90775 4 трапецієподібної, трикутної, і ін.), а так само з метою незначного (у межах товщини витка ланцюга) зміни радіуса гнуття U-подібної труби, ланки ланцюга з'єднуються за допомогою швидкознімних шарнірів. При цьому, радіус ролика, що обкатує, повинен збігатися з діаметром згинаємої труби, а для гнуття виробів не круглої форми - з їхньою формою. Для малих радіусів гнуття застосовують диск, показаний на мал.4, поз.1, для більших радіусів гнуття з метою зменшення ваги матриці застосовують диск, показаний на мал.4, поз.2. Радіус гнуття підбирається шляхом навивки ланцюга на диск, (замість цільних згинальних матриць-шаблонів у відомому пристрої), чим забезпечується досягнення необхідних геометричних параметрів і більш широкий набір радіусів гнуття Uподібних труб, тобто гнуття може вироблятися фактично з будь-яким кроком радіуса гнуття, шляхом додавання або зменшення кількості витків ланцюга, а також шляхом заміни ланок зовнішнього витка на ланки більшої або меншої товщини. Схема складання ланок ланцюга показана на мал.5. У пропонованому пристрої досить використовувати два змінних диски (див. мал.4) для гнуття всього сортаменту виробів. Необхідний радіус гнуття підбирається шляхом навивки ланцюга на диск (див. мал.3). З кожним витком ланцюга, діаметр матриці збільшується на дві товщини ланцюга. Також міняються диски залежно від необхідного радіуса гнуття. 5 90775 6 7 Комп’ютерна верстка В. Мацело 90775 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
