Ортодонтичний апарат п.с. фліса – в.в. філоненка для лікування відкритого прикусу

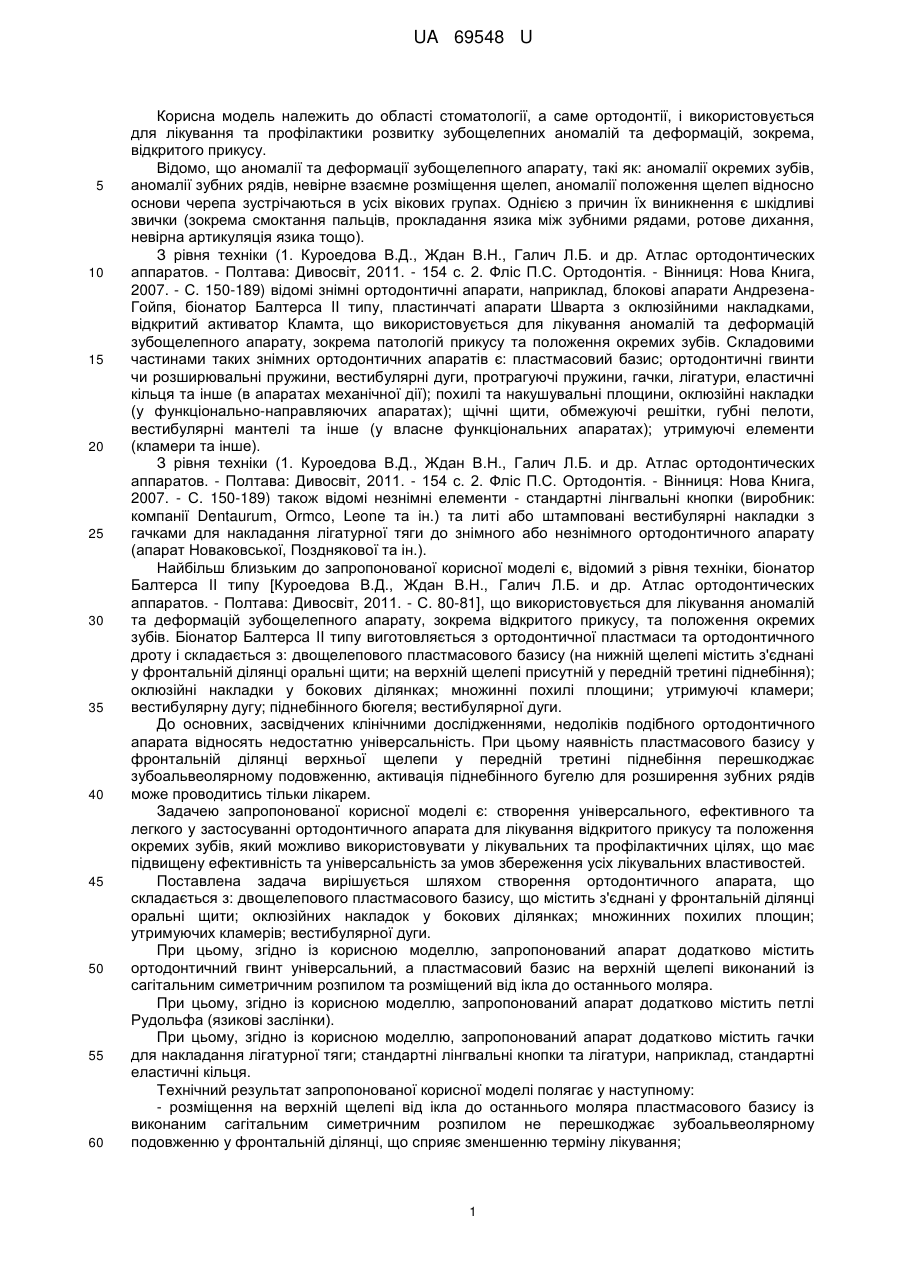

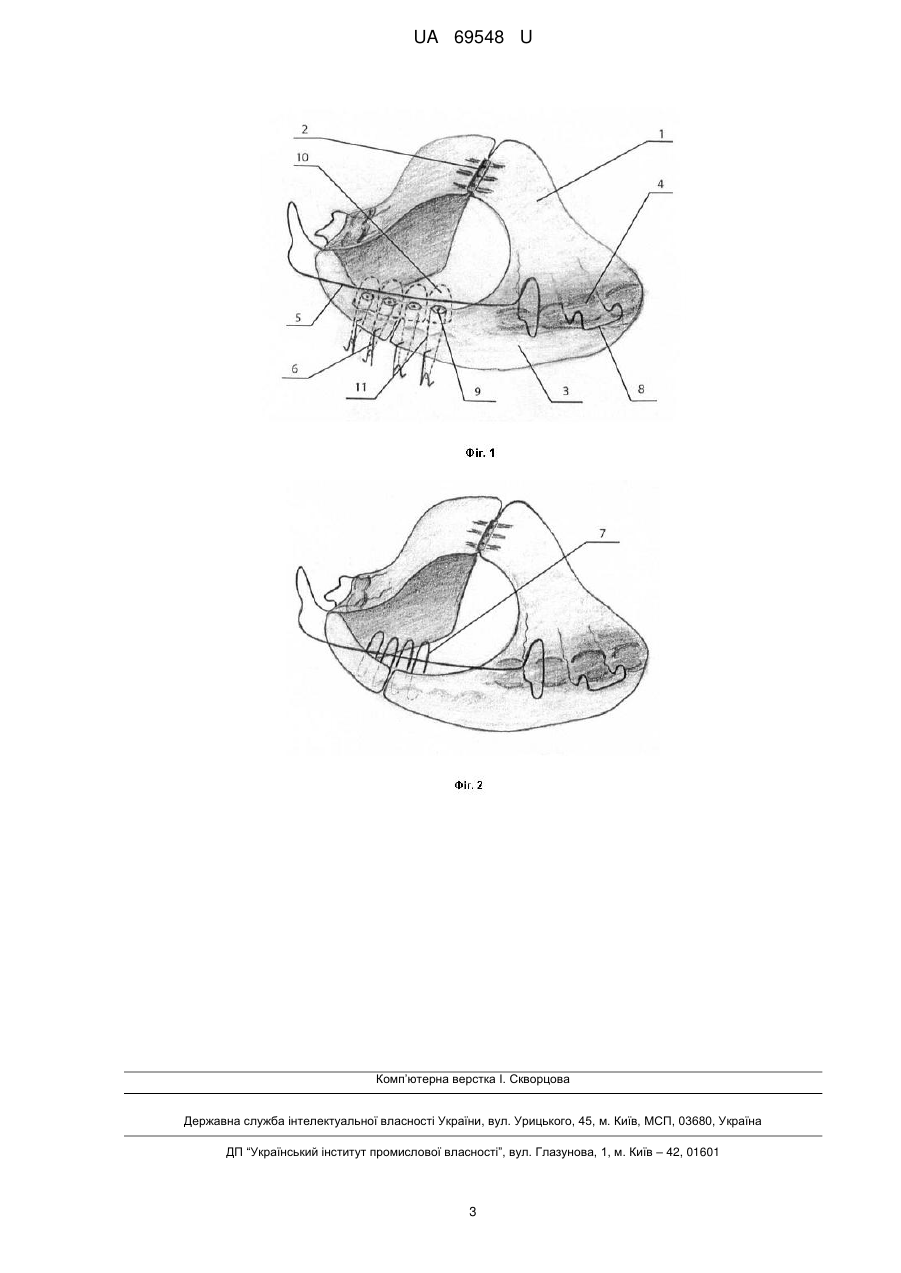

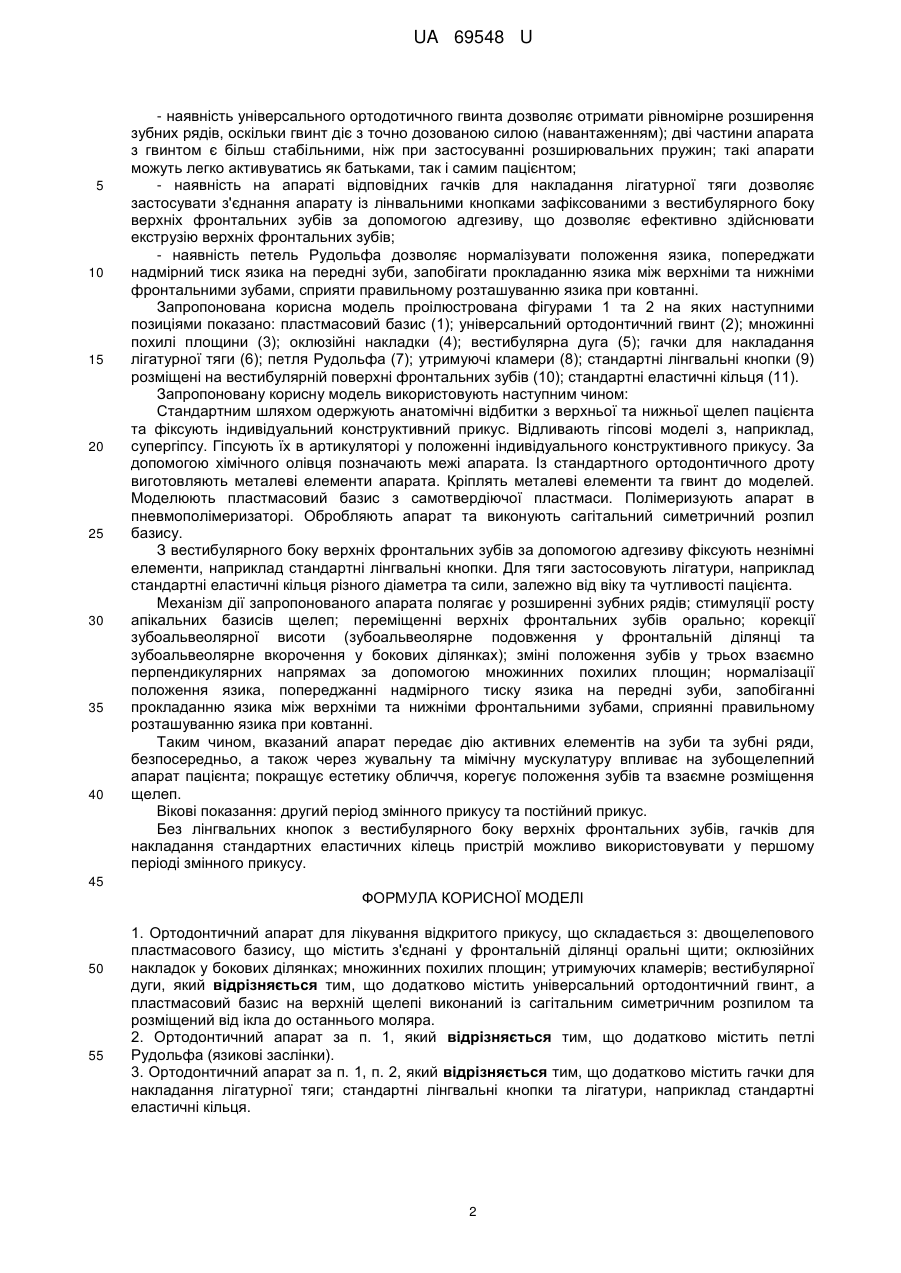

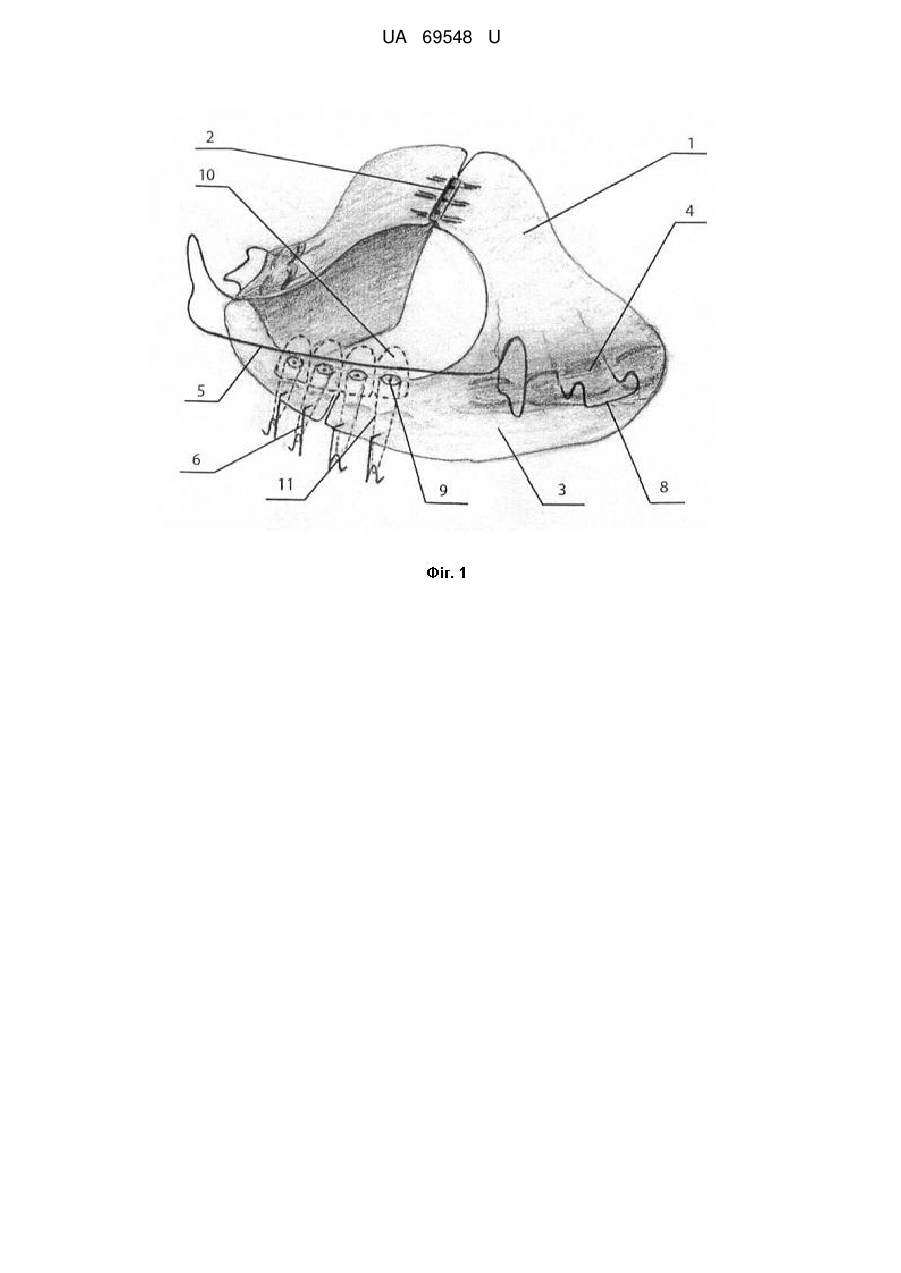

Реферат: Ортодонтичний апарат для лікування відкритого прикусу складається з двощелепового пластмасового базису, оклюзійних накладок множинних похилих площин, утримуючих кламерів, вестибулярної дуги, універсального ортодонтичного гвинта. UA 69548 U (12) UA 69548 U UA 69548 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області стоматології, а саме ортодонтії, і використовується для лікування та профілактики розвитку зубощелепних аномалій та деформацій, зокрема, відкритого прикусу. Відомо, що аномалії та деформації зубощелепного апарату, такі як: аномалії окремих зубів, аномалії зубних рядів, невірне взаємне розміщення щелеп, аномалії положення щелеп відносно основи черепа зустрічаються в усіх вікових групах. Однією з причин їх виникнення є шкідливі звички (зокрема смоктання пальців, прокладання язика між зубними рядами, ротове дихання, невірна артикуляція язика тощо). З рівня техніки (1. Куроедова В.Д., Ждан В.Н., Галич Л.Б. и др. Атлас ортодонтических аппаратов. - Полтава: Дивосвіт, 2011. - 154 с. 2. Фліс П.С. Ортодонтія. - Вінниця: Нова Книга, 2007. - С. 150-189) відомі знімні ортодонтичні апарати, наприклад, блокові апарати АндрезенаГойпя, біонатор Балтерса II типу, пластинчаті апарати Шварта з оклюзійними накладками, відкритий активатор Кламта, що використовується для лікування аномалій та деформацій зубощелепного апарату, зокрема патологій прикусу та положення окремих зубів. Складовими частинами таких знімних ортодонтичних апаратів є: пластмасовий базис; ортодонтичні гвинти чи розширювальні пружини, вестибулярні дуги, протрагуючі пружини, гачки, лігатури, еластичні кільця та інше (в апаратах механічної дії); похилі та накушувальні площини, оклюзійні накладки (у функціонально-направляючих апаратах); щічні щити, обмежуючі решітки, губні пелоти, вестибулярні мантелі та інше (у власне функціональних апаратах); утримуючі елементи (кламери та інше). З рівня техніки (1. Куроедова В.Д., Ждан В.Н., Галич Л.Б. и др. Атлас ортодонтических аппаратов. - Полтава: Дивосвіт, 2011. - 154 с. 2. Фліс П.С. Ортодонтія. - Вінниця: Нова Книга, 2007. - С. 150-189) також відомі незнімні елементи - стандартні лінгвальні кнопки (виробник: компанії Dentaurum, Ormco, Leone та ін.) та литі або штамповані вестибулярні накладки з гачками для накладання лігатурної тяги до знімного або незнімного ортодонтичного апарату (апарат Новаковської, Позднякової та ін.). Найбільш близьким до запропонованої корисної моделі є, відомий з рівня техніки, біонатор Балтерса II типу [Куроедова В.Д., Ждан В.Н., Галич Л.Б. и др. Атлас ортодонтических аппаратов. - Полтава: Дивосвіт, 2011. - С. 80-81], що використовується для лікування аномалій та деформацій зубощелепного апарату, зокрема відкритого прикусу, та положення окремих зубів. Біонатор Балтерса II типу виготовляється з ортодонтичної пластмаси та ортодонтичного дроту і складається з: двощелепового пластмасового базису (на нижній щелепі містить з'єднані у фронтальній ділянці оральні щити; на верхній щелепі присутній у передній третині піднебіння); оклюзійні накладки у бокових ділянках; множинні похилі площини; утримуючі кламери; вестибулярну дугу; піднебінного бюгеля; вестибулярної дуги. До основних, засвідчених клінічними дослідженнями, недоліків подібного ортодонтичного апарата відносять недостатню універсальність. При цьому наявність пластмасового базису у фронтальній ділянці верхньої щелепи у передній третині піднебіння перешкоджає зубоальвеолярному подовженню, активація піднебінного бугелю для розширення зубних рядів може проводитись тільки лікарем. Задачею запропонованої корисної моделі є: створення універсального, ефективного та легкого у застосуванні ортодонтичного апарата для лікування відкритого прикусу та положення окремих зубів, який можливо використовувати у лікувальних та профілактичних цілях, що має підвищену ефективність та універсальність за умов збереження усіх лікувальних властивостей. Поставлена задача вирішується шляхом створення ортодонтичного апарата, що складається з: двощелепового пластмасового базису, що містить з'єднані у фронтальній ділянці оральні щити; оклюзійних накладок у бокових ділянках; множинних похилих площин; утримуючих кламерів; вестибулярної дуги. При цьому, згідно із корисною моделлю, запропонований апарат додатково містить ортодонтичний гвинт універсальний, а пластмасовий базис на верхній щелепі виконаний із сагітальним симетричним розпилом та розміщений від ікла до останнього моляра. При цьому, згідно із корисною моделлю, запропонований апарат додатково містить петлі Рудольфа (язикові заслінки). При цьому, згідно із корисною моделлю, запропонований апарат додатково містить гачки для накладання лігатурної тяги; стандартні лінгвальні кнопки та лігатури, наприклад, стандартні еластичні кільця. Технічний результат запропонованої корисної моделі полягає у наступному: - розміщення на верхній щелепі від ікла до останнього моляра пластмасового базису із виконаним сагітальним симетричним розпилом не перешкоджає зубоальвеолярному подовженню у фронтальній ділянці, що сприяє зменшенню терміну лікування; 1 UA 69548 U 5 10 15 20 25 30 35 40 - наявність універсального ортодотичного гвинта дозволяє отримати рівномірне розширення зубних рядів, оскільки гвинт діє з точно дозованою силою (навантаженням); дві частини апарата з гвинтом є більш стабільними, ніж при застосуванні розширювальних пружин; такі апарати можуть легко активуватись як батьками, так і самим пацієнтом; - наявність на апараті відповідних гачків для накладання лігатурної тяги дозволяє застосувати з'єднання апарату із лінвальними кнопками зафіксованими з вестибулярного боку верхніх фронтальних зубів за допомогою адгезиву, що дозволяє ефективно здійснювати екструзію верхніх фронтальних зубів; - наявність петель Рудольфа дозволяє нормалізувати положення язика, попереджати надмірний тиск язика на передні зуби, запобігати прокладанню язика між верхніми та нижніми фронтальними зубами, сприяти правильному розташуванню язика при ковтанні. Запропонована корисна модель проілюстрована фігурами 1 та 2 на яких наступними позиціями показано: пластмасовий базис (1); універсальний ортодонтичний гвинт (2); множинні похилі площини (3); оклюзійні накладки (4); вестибулярна дуга (5); гачки для накладання лігатурної тяги (6); петля Рудольфа (7); утримуючі кламери (8); стандартні лінгвальні кнопки (9) розміщені на вестибулярній поверхні фронтальних зубів (10); стандартні еластичні кільця (11). Запропоновану корисну модель використовують наступним чином: Стандартним шляхом одержують анатомічні відбитки з верхньої та нижньої щелеп пацієнта та фіксують індивідуальний конструктивний прикус. Відливають гіпсові моделі з, наприклад, супергіпсу. Гіпсують їх в артикуляторі у положенні індивідуального конструктивного прикусу. За допомогою хімічного олівця позначають межі апарата. Із стандартного ортодонтичного дроту виготовляють металеві елементи апарата. Кріплять металеві елементи та гвинт до моделей. Моделюють пластмасовий базис з самотвердіючої пластмаси. Полімеризують апарат в пневмополімеризаторі. Обробляють апарат та виконують сагітальний симетричний розпил базису. З вестибулярного боку верхніх фронтальних зубів за допомогою адгезиву фіксують незнімні елементи, наприклад стандартні лінгвальні кнопки. Для тяги застосовують лігатури, наприклад стандартні еластичні кільця різного діаметра та сили, залежно від віку та чутливості пацієнта. Механізм дії запропонованого апарата полягає у розширенні зубних рядів; стимуляції росту апікальних базисів щелеп; переміщенні верхніх фронтальних зубів орально; корекції зубоальвеолярної висоти (зубоальвеолярне подовження у фронтальній ділянці та зубоальвеолярне вкорочення у бокових ділянках); зміні положення зубів у трьох взаємно перпендикулярних напрямах за допомогою множинних похилих площин; нормалізації положення язика, попереджанні надмірного тиску язика на передні зуби, запобіганні прокладанню язика між верхніми та нижніми фронтальними зубами, сприянні правильному розташуванню язика при ковтанні. Таким чином, вказаний апарат передає дію активних елементів на зуби та зубні ряди, безпосередньо, а також через жувальну та мімічну мускулатуру впливає на зубощелепний апарат пацієнта; покращує естетику обличчя, корегує положення зубів та взаємне розміщення щелеп. Вікові показання: другий період змінного прикусу та постійний прикус. Без лінгвальних кнопок з вестибулярного боку верхніх фронтальних зубів, гачків для накладання стандартних еластичних кілець пристрій можливо використовувати у першому періоді змінного прикусу. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Ортодонтичний апарат для лікування відкритого прикусу, що складається з: двощелепового пластмасового базису, що містить з'єднані у фронтальній ділянці оральні щити; оклюзійних накладок у бокових ділянках; множинних похилих площин; утримуючих кламерів; вестибулярної дуги, який відрізняється тим, що додатково містить універсальний ортодонтичний гвинт, а пластмасовий базис на верхній щелепі виконаний із сагітальним симетричним розпилом та розміщений від ікла до останнього моляра. 2. Ортодонтичний апарат за п. 1, який відрізняється тим, що додатково містить петлі Рудольфа (язикові заслінки). 3. Ортодонтичний апарат за п. 1, п. 2, який відрізняється тим, що додатково містить гачки для накладання лігатурної тяги; стандартні лінгвальні кнопки та лігатури, наприклад стандартні еластичні кільця. 2 UA 69548 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
