Формула / Реферат

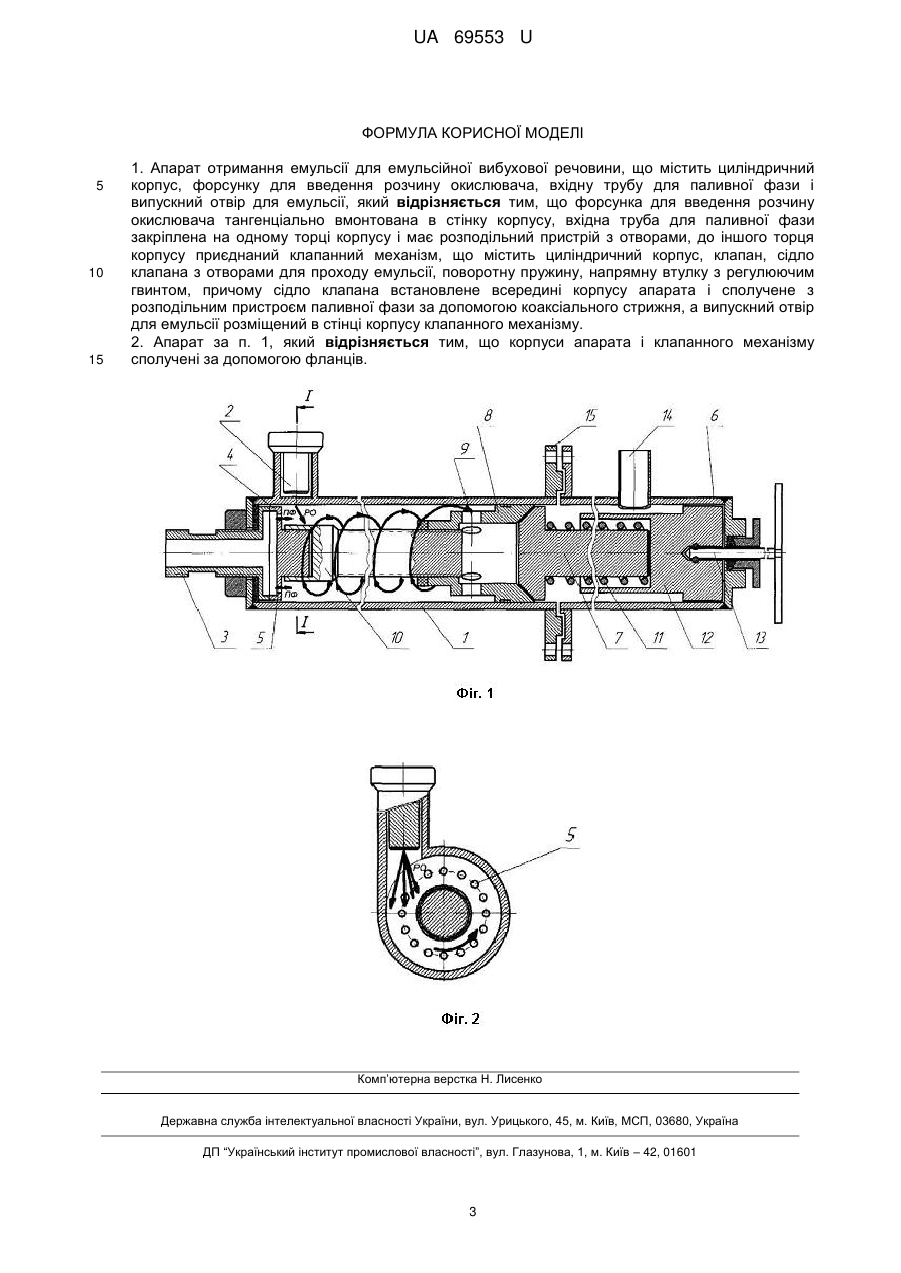

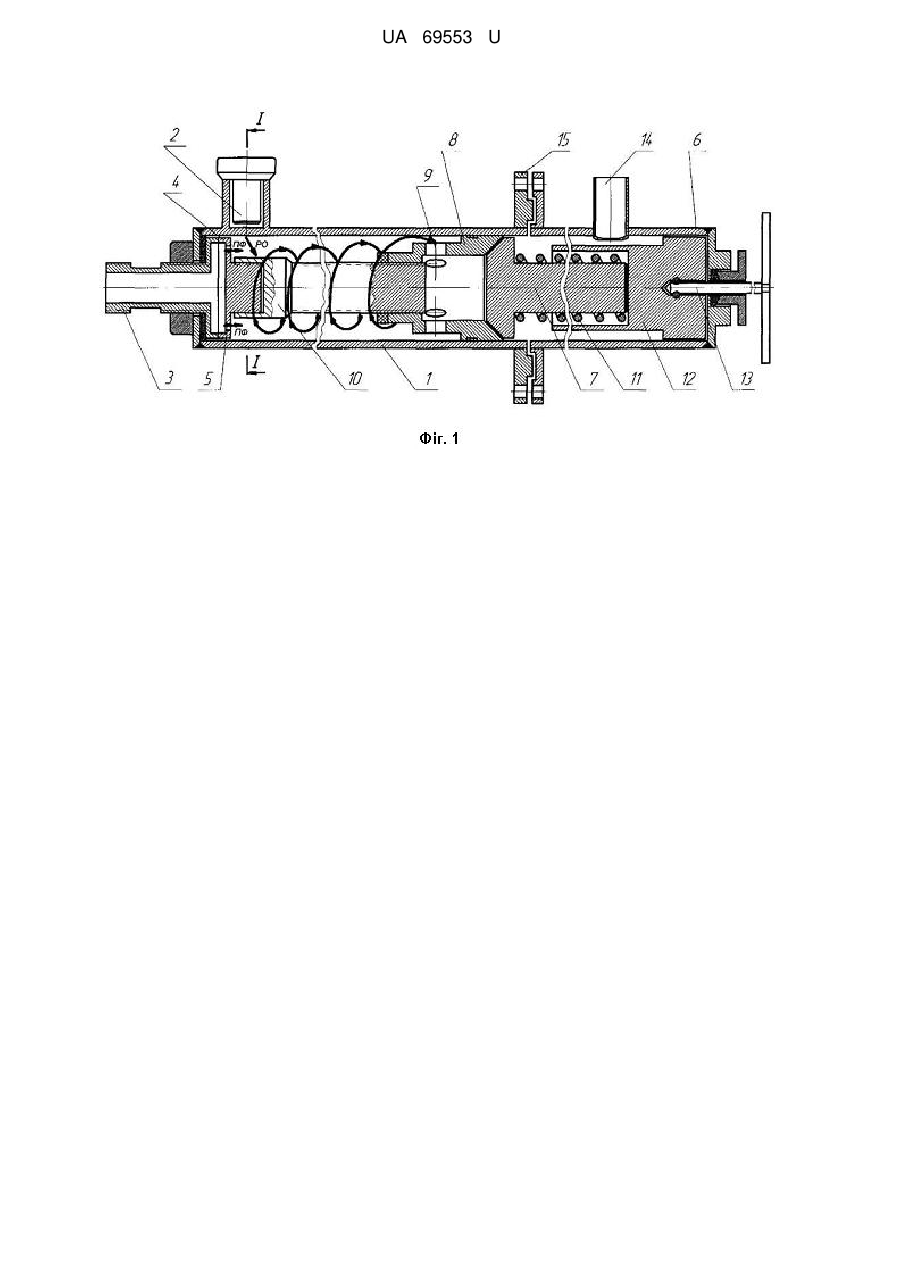

1. Апарат отримання емульсії для емульсійної вибухової речовини, що містить циліндричний корпус, форсунку для введення розчину окислювача, вхідну трубу для паливної фази і випускний отвір для емульсії, який відрізняється тим, що форсунка для введення розчину окислювача тангенціально вмонтована в стінку корпусу, вхідна труба для паливної фази закріплена на одному торці корпусу і має розподільний пристрій з отворами, до іншого торця корпусу приєднаний клапанний механізм, що містить циліндричний корпус, клапан, сідло клапана з отворами для проходу емульсії, поворотну пружину, напрямну втулку з регулюючим гвинтом, причому сідло клапана встановлене всередині корпусу апарата і сполучене з розподільним пристроєм паливної фази за допомогою коаксіального стрижня, а випускний отвір для емульсії розміщений в стінці корпусу клапанного механізму.

2. Апарат за п. 1, який відрізняється тим, що корпуси апарата і клапанного механізму сполучені за допомогою фланців.

Текст

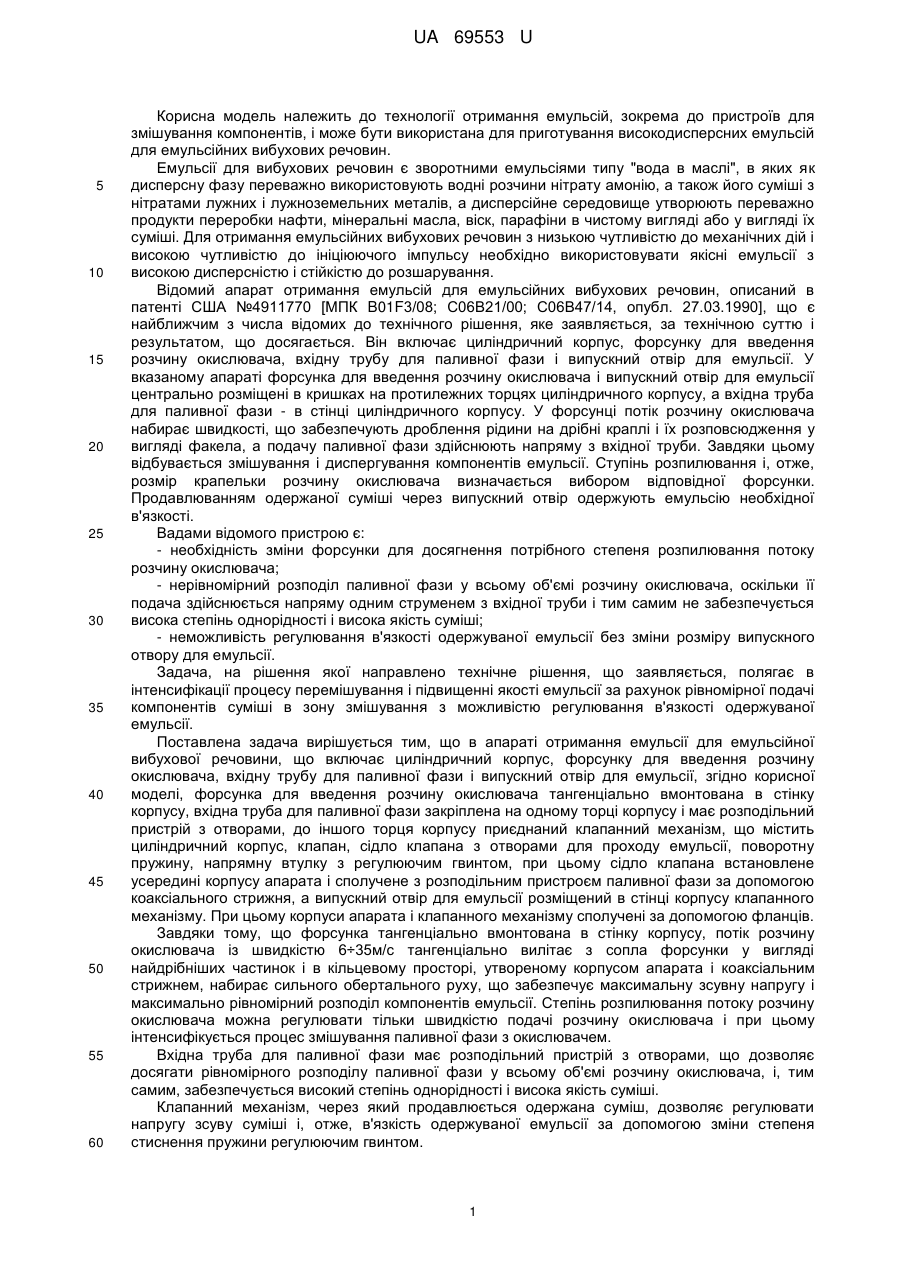

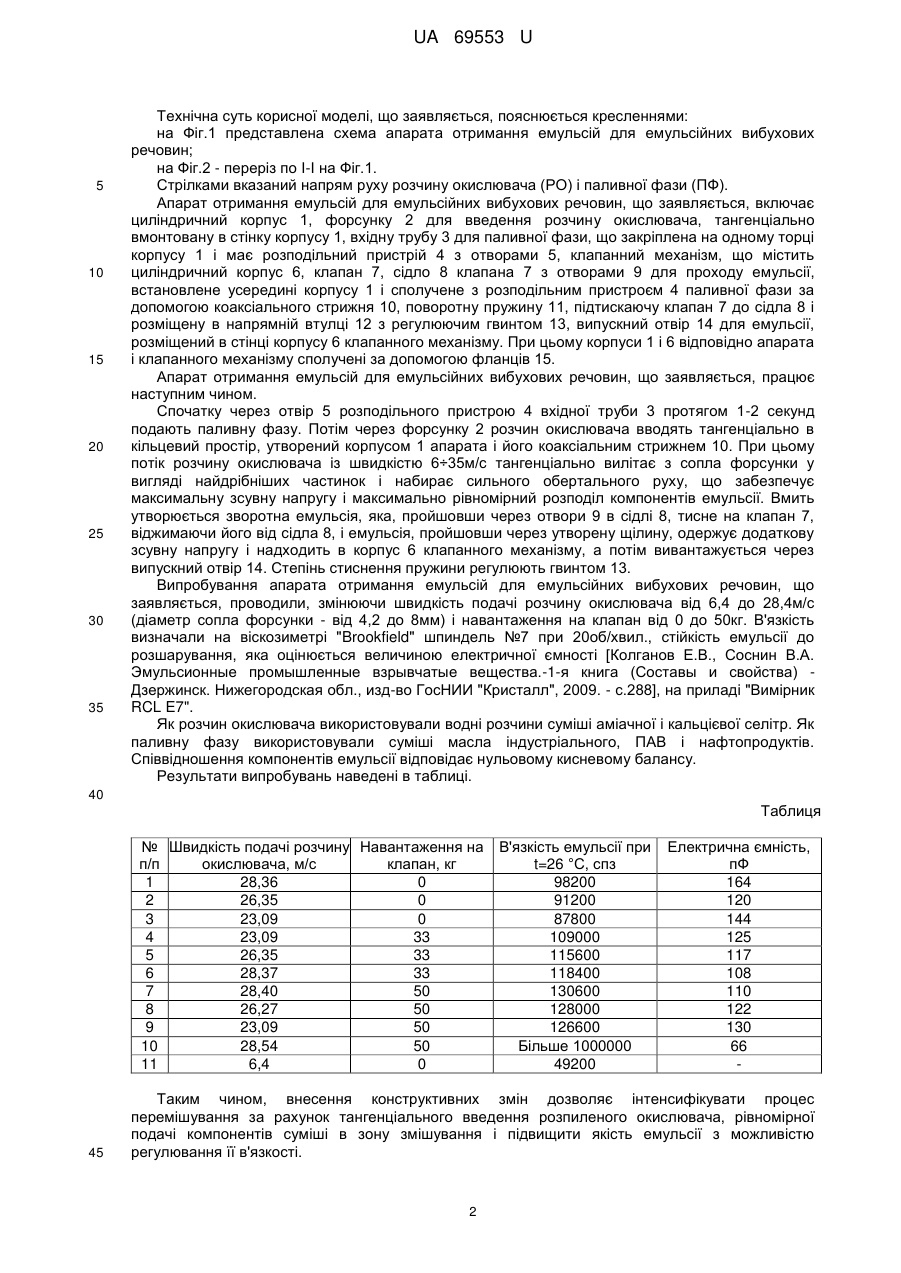

Реферат: Апарат отримання емульсії для емульсійної вибухової речовини містить циліндричний корпус, форсунку для введення розчину окислювача, вхідну трубу для паливної фази і випускний отвір для емульсії. Форсунка для введення розчину окислювача тангенціально вмонтована в стінку корпусу, вхідна труба для паливної фази закріплена на одному торці корпусу і має розподільний пристрій з отворами, до іншого торця корпусу приєднаний клапанний механізм, що містить циліндричний корпус, клапан, сідло клапана з отворами для проходу емульсії, поворотну пружину, напрямну втулку з регулюючим гвинтом. При цьому сідло клапана встановлене усередині корпусу апарата і сполучене з розподільним пристроєм паливної фази за допомогою коаксіального стрижня, а випускний отвір для емульсії розміщений в стінці корпусу клапанного механізму. UA 69553 U (12) UA 69553 U UA 69553 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології отримання емульсій, зокрема до пристроїв для змішування компонентів, і може бути використана для приготування високодисперсних емульсій для емульсійних вибухових речовин. Емульсії для вибухових речовин є зворотними емульсіями типу "вода в маслі", в яких як дисперсну фазу переважно використовують водні розчини нітрату амонію, а також його суміші з нітратами лужних і лужноземельних металів, а дисперсійне середовище утворюють переважно продукти переробки нафти, мінеральні масла, віск, парафіни в чистому вигляді або у вигляді їх суміші. Для отримання емульсійних вибухових речовин з низькою чутливістю до механічних дій і високою чутливістю до ініціюючого імпульсу необхідно використовувати якісні емульсії з високою дисперсністю і стійкістю до розшарування. Відомий апарат отримання емульсій для емульсійних вибухових речовин, описаний в патенті США №4911770 [МПК B01F3/08; С06В21/00; С06В47/14, опубл. 27.03.1990], що є найближчим з числа відомих до технічного рішення, яке заявляється, за технічною суттю і результатом, що досягається. Він включає циліндричний корпус, форсунку для введення розчину окислювача, вхідну трубу для паливної фази і випускний отвір для емульсії. У вказаному апараті форсунка для введення розчину окислювача і випускний отвір для емульсії центрально розміщені в кришках на протилежних торцях циліндричного корпусу, а вхідна труба для паливної фази - в стінці циліндричного корпусу. У форсунці потік розчину окислювача набирає швидкості, що забезпечують дроблення рідини на дрібні краплі і їх розповсюдження у вигляді факела, а подачу паливної фази здійснюють напряму з вхідної труби. Завдяки цьому відбувається змішування і диспергування компонентів емульсії. Ступінь розпилювання і, отже, розмір крапельки розчину окислювача визначається вибором відповідної форсунки. Продавлюванням одержаної суміші через випускний отвір одержують емульсію необхідної в'язкості. Вадами відомого пристрою є: - необхідність зміни форсунки для досягнення потрібного степеня розпилювання потоку розчину окислювача; - нерівномірний розподіл паливної фази у всьому об'ємі розчину окислювача, оскільки її подача здійснюється напряму одним струменем з вхідної труби і тим самим не забезпечується висока степінь однорідності і висока якість суміші; - неможливість регулювання в'язкості одержуваної емульсії без зміни розміру випускного отвору для емульсії. Задача, на рішення якої направлено технічне рішення, що заявляється, полягає в інтенсифікації процесу перемішування і підвищенні якості емульсії за рахунок рівномірної подачі компонентів суміші в зону змішування з можливістю регулювання в'язкості одержуваної емульсії. Поставлена задача вирішується тим, що в апараті отримання емульсії для емульсійної вибухової речовини, що включає циліндричний корпус, форсунку для введення розчину окислювача, вхідну трубу для паливної фази і випускний отвір для емульсії, згідно корисної моделі, форсунка для введення розчину окислювача тангенціально вмонтована в стінку корпусу, вхідна труба для паливної фази закріплена на одному торці корпусу і має розподільний пристрій з отворами, до іншого торця корпусу приєднаний клапанний механізм, що містить циліндричний корпус, клапан, сідло клапана з отворами для проходу емульсії, поворотну пружину, напрямну втулку з регулюючим гвинтом, при цьому сідло клапана встановлене усередині корпусу апарата і сполучене з розподільним пристроєм паливної фази за допомогою коаксіального стрижня, а випускний отвір для емульсії розміщений в стінці корпусу клапанного механізму. При цьому корпуси апарата і клапанного механізму сполучені за допомогою фланців. Завдяки тому, що форсунка тангенціально вмонтована в стінку корпусу, потік розчину окислювача із швидкістю 6÷35м/с тангенціально вилітає з сопла форсунки у вигляді найдрібніших частинок і в кільцевому просторі, утвореному корпусом апарата і коаксіальним стрижнем, набирає сильного обертального руху, що забезпечує максимальну зсувну напругу і максимально рівномірний розподіл компонентів емульсії. Степінь розпилювання потоку розчину окислювача можна регулювати тільки швидкістю подачі розчину окислювача і при цьому інтенсифікується процес змішування паливної фази з окислювачем. Вхідна труба для паливної фази має розподільний пристрій з отворами, що дозволяє досягати рівномірного розподілу паливної фази у всьому об'ємі розчину окислювача, і, тим самим, забезпечується високий степінь однорідності і висока якість суміші. Клапанний механізм, через який продавлюється одержана суміш, дозволяє регулювати напругу зсуву суміші і, отже, в'язкість одержуваної емульсії за допомогою зміни степеня стиснення пружини регулюючим гвинтом. 1 UA 69553 U 5 10 15 20 25 30 35 Технічна суть корисної моделі, що заявляється, пояснюється кресленнями: на Фіг.1 представлена схема апарата отримання емульсій для емульсійних вибухових речовин; на Фіг.2 - переріз по І-І на Фіг.1. Стрілками вказаний напрям руху розчину окислювача (РО) і паливної фази (ПФ). Апарат отримання емульсій для емульсійних вибухових речовин, що заявляється, включає циліндричний корпус 1, форсунку 2 для введення розчину окислювача, тангенціально вмонтовану в стінку корпусу 1, вхідну трубу 3 для паливної фази, що закріплена на одному торці корпусу 1 і має розподільний пристрій 4 з отворами 5, клапанний механізм, що містить циліндричний корпус 6, клапан 7, сідло 8 клапана 7 з отворами 9 для проходу емульсії, встановлене усередині корпусу 1 і сполучене з розподільним пристроєм 4 паливної фази за допомогою коаксіального стрижня 10, поворотну пружину 11, підтискаючу клапан 7 до сідла 8 і розміщену в напрямній втулці 12 з регулюючим гвинтом 13, випускний отвір 14 для емульсії, розміщений в стінці корпусу 6 клапанного механізму. При цьому корпуси 1 і 6 відповідно апарата і клапанного механізму сполучені за допомогою фланців 15. Апарат отримання емульсій для емульсійних вибухових речовин, що заявляється, працює наступним чином. Спочатку через отвір 5 розподільного пристрою 4 вхідної труби 3 протягом 1-2 секунд подають паливну фазу. Потім через форсунку 2 розчин окислювача вводять тангенціально в кільцевий простір, утворений корпусом 1 апарата і його коаксіальним стрижнем 10. При цьому потік розчину окислювача із швидкістю 6÷35м/с тангенціально вилітає з сопла форсунки у вигляді найдрібніших частинок і набирає сильного обертального руху, що забезпечує максимальну зсувну напругу і максимально рівномірний розподіл компонентів емульсії. Вмить утворюється зворотна емульсія, яка, пройшовши через отвори 9 в сідлі 8, тисне на клапан 7, віджимаючи його від сідла 8, і емульсія, пройшовши через утворену щілину, одержує додаткову зсувну напругу і надходить в корпус 6 клапанного механізму, а потім вивантажується через випускний отвір 14. Степінь стиснення пружини регулюють гвинтом 13. Випробування апарата отримання емульсій для емульсійних вибухових речовин, що заявляється, проводили, змінюючи швидкість подачі розчину окислювача від 6,4 до 28,4м/с (діаметр сопла форсунки - від 4,2 до 8мм) і навантаження на клапан від 0 до 50кг. В'язкість визначали на віскозиметрі "Brookfield" шпиндель №7 при 20об/хвил., стійкість емульсії до розшарування, яка оцінюється величиною електричної ємності [Колганов Е.В., Соснин В.А. Эмульсионные промышленные взрывчатые вещества.-1-я книга (Составы и свойства) Дзержинск. Нижегородская обл., изд-во ГосНИИ "Кристалл", 2009. - с.288], на приладі "Вимірник RCL E7". Як розчин окислювача використовували водні розчини суміші аміачної і кальцієвої селітр. Як паливну фазу використовували суміші масла індустріального, ПАВ і нафтопродуктів. Співвідношення компонентів емульсії відповідає нульовому кисневому балансу. Результати випробувань наведені в таблиці. 40 Таблиця № Швидкість подачі розчину Навантаження на п/п окислювача, м/с клапан, кг 1 28,36 0 2 26,35 0 3 23,09 0 4 23,09 33 5 26,35 33 6 28,37 33 7 28,40 50 8 26,27 50 9 23,09 50 10 28,54 50 11 6,4 0 45 В'язкість емульсії при t=26 °C, спз 98200 91200 87800 109000 115600 118400 130600 128000 126600 Більше 1000000 49200 Електрична ємність, пФ 164 120 144 125 117 108 110 122 130 66 Таким чином, внесення конструктивних змін дозволяє інтенсифікувати процес перемішування за рахунок тангенціального введення розпиленого окислювача, рівномірної подачі компонентів суміші в зону змішування і підвищити якість емульсії з можливістю регулювання її в'язкості. 2 UA 69553 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Апарат отримання емульсії для емульсійної вибухової речовини, що містить циліндричний корпус, форсунку для введення розчину окислювача, вхідну трубу для паливної фази і випускний отвір для емульсії, який відрізняється тим, що форсунка для введення розчину окислювача тангенціально вмонтована в стінку корпусу, вхідна труба для паливної фази закріплена на одному торці корпусу і має розподільний пристрій з отворами, до іншого торця корпусу приєднаний клапанний механізм, що містить циліндричний корпус, клапан, сідло клапана з отворами для проходу емульсії, поворотну пружину, напрямну втулку з регулюючим гвинтом, причому сідло клапана встановлене всередині корпусу апарата і сполучене з розподільним пристроєм паливної фази за допомогою коаксіального стрижня, а випускний отвір для емульсії розміщений в стінці корпусу клапанного механізму. 2. Апарат за п. 1, який відрізняється тим, що корпуси апарата і клапанного механізму сполучені за допомогою фланців. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus for producing emulsion for emulsion explosive substance

Автори англійською

Kuprin Vitalii Pavlovych, Savchenko Mykola Vasyliovych, Kiiaschenko Dmytro Volodymyrovych, Serhiienko Ivan Danylovych, Dziubienko Sierhiei Anatolievich, Rakhimov Rail Khafizovich

Назва патенту російською

Аппарат получения эмульсии для эмульсионного взрывчатого вещества

Автори російською

Куприн Виталий Павлович, Савченко Микола Васильевич, Киященко Дмитрий Владимирович, Сергиенко Иван Данилович, Дзюбенко Сергей Анатольевич, Рахимов Раиль Хафизович

МПК / Мітки

МПК: C06B 47/00, C06B 21/00, B01F 3/08

Мітки: апарат, емульсійної, вибухової, отримання, речовини, емульсії
