Пристрій для вирощування рослин у штучноствореному кліматі

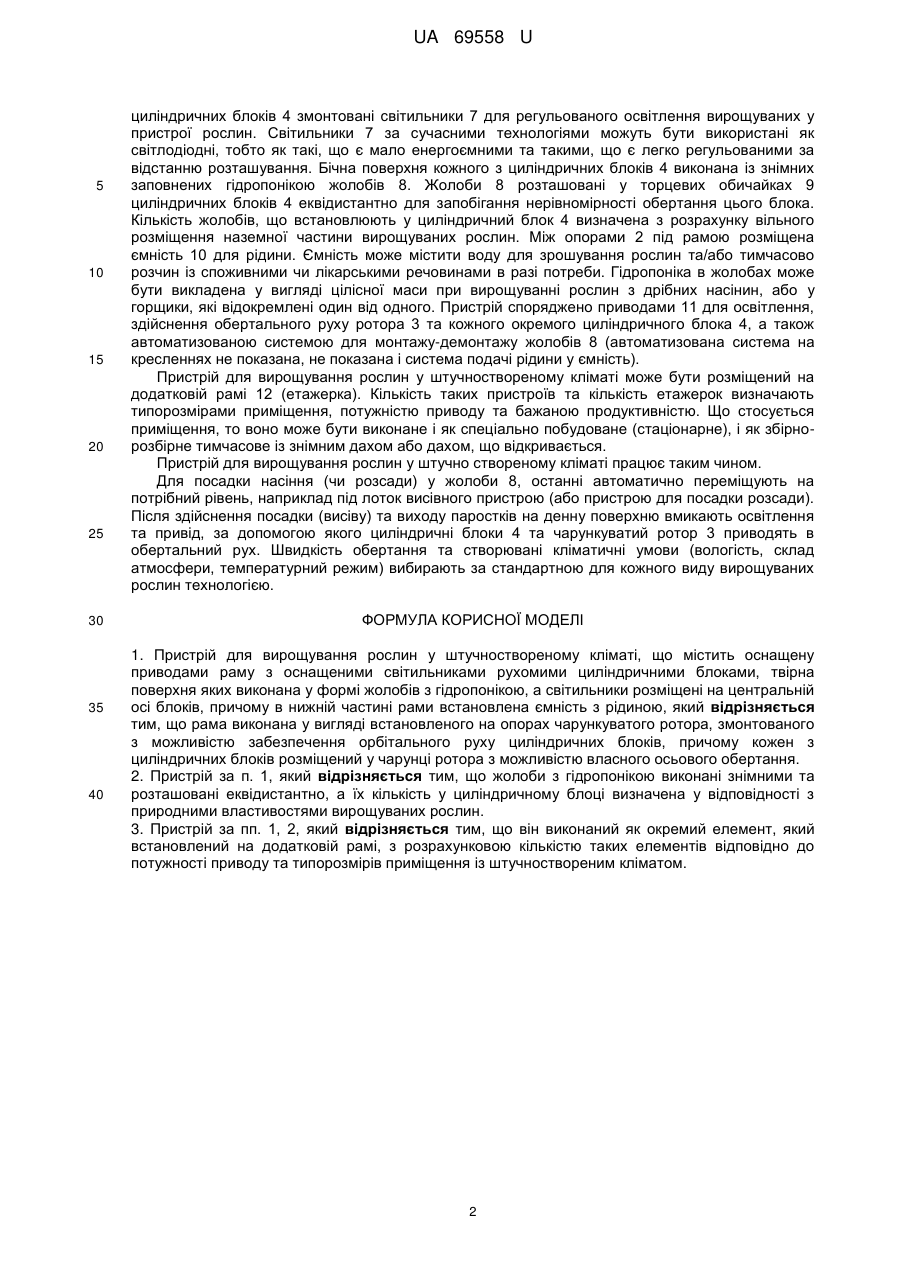

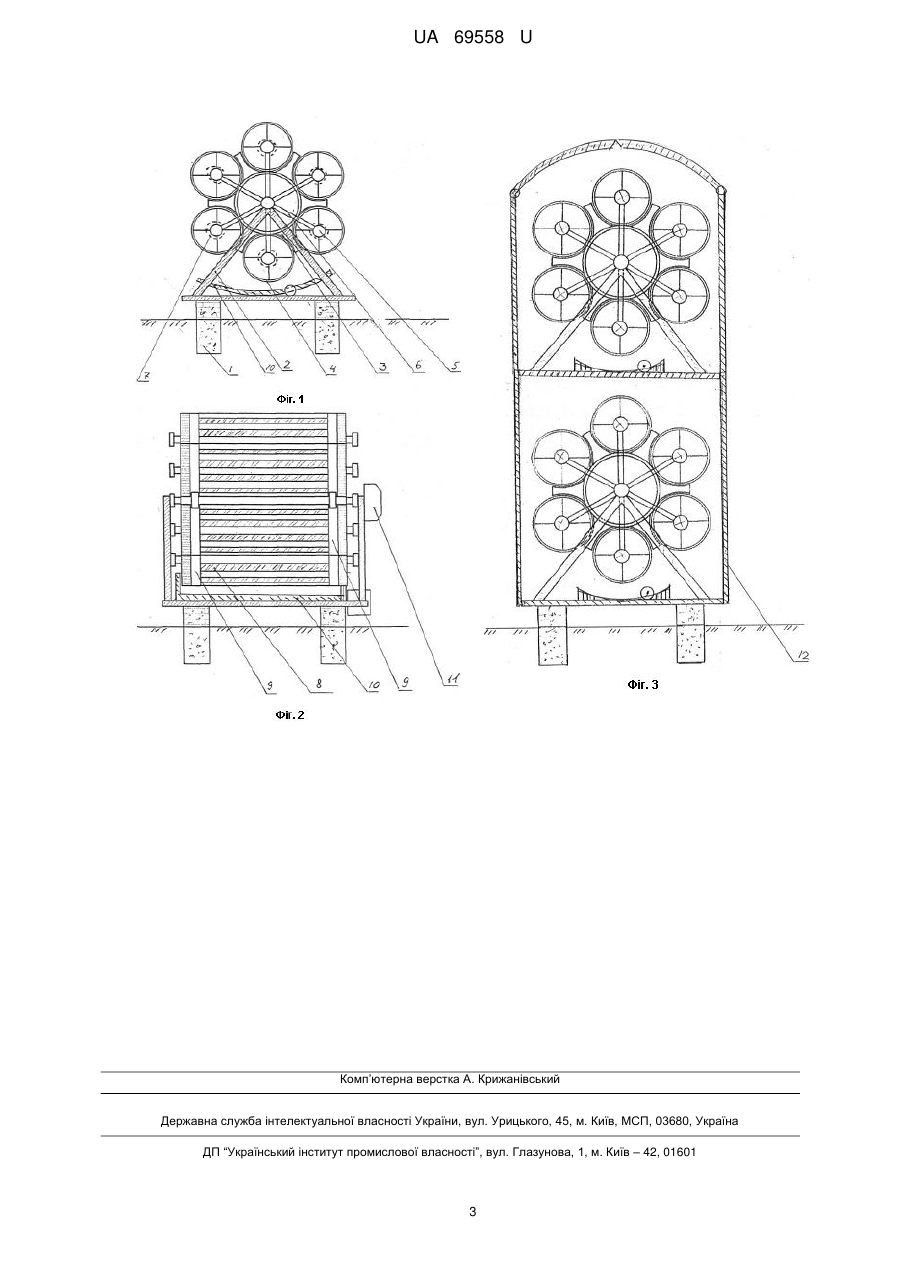

Реферат: UA 69558 U UA 69558 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до теплично-парникової галузі вирощування рослин і може бути використана для вирощування низькорослих рослин або розсади з подальшим пересаджуванням її у відкритий ґрунт. Відома теплиця, що містить каркас із плівковим покриттям, ємності з насипним ґрунтом, а також повітровідні труби, що виконані з матеріалу високої теплопровідності, причому труби вміщені у ґрунт і зв'язані зі стояком, що споряджений опорами на насипному ґрунті [Див. АС СРСР № 1060144, МПК A01G9/14, 1981 р.]. Недоліком такої конструкції теплиці є те, що вона містить трубні елементи, які виконані з дорогих матеріалів, що не сприяє її використанню у дрібних господарствах, а крім того через немеханізованість потребує багато ручної праці та простору для роботи обслуговуючого персоналу. Відома також побутова кругова теплиця, що містить фундамент із закріпленим на ньому каркасом, бічні стінки та покрівлю, а також встановлені усередині теплиці, на додатковій опорі у її центрі, систему зрошення і механізм обробітку ґрунту з можливістю обертання, причому бічні стінки герметично зв'язані з покрівлею, що виконана конічною, а стінки розташовані по колу, крім того система зрошення виконана у вигляді зрошувача з гідролінією з повернутими до рослин отворами, з підпружинним краном ручного керування поливом, водяного бака, сполученого через кран з гідролінією, а механізм обробітку ґрунту виконаний у вигляді радіально розміщеної рами з розташованими на ній робочими органами, шарнірно зв'язаної одним кінцем з додатковою нерухомою опорою через важіль - з рукояткою ручного приводу, а другим кінцем - із додатковим самовстановлювальним опорним колесом з можливістю руху по замкненій нескінченній біговій доріжці, розміщеній на фундаменті [Див. декл. пат. України на кор. мод № 15231, МПК A01G9/24, 2006 р.]. Недоліком такого роду конструкцій є складність, застосовування лише механізованої ручної праці (без автоматизації), недостатня раціональність використання корисних площ. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є пристрій для вирощування рослин у штучноствореному кліматі, що містить прямокутної конструкції раму, яка споряджена приводами та розташованими всередині рами оснащеними світильниками циліндричними блоками, бічна поверхня кожного з яких утворена жолобами, наповненими гідропонікою, причому у нижній частині рами розміщена ємність з рідиною, а циліндричні блоки змонтовані з можливістю переміщення по криволінійній траєкторії [Див. http://www.omegagarden.com/index.php?content_id=l500]. Суттєвим недоліком такої конструкції є недостатньо раціональне розташування циліндричних блоків та конструкція з'єднувальних елементів рами, що утруднює автоматизацію процесу вирощування рослин, потребує великих розмірів захисних приміщень та не сприяє транспортабельності конструкції у цілому при її доставці користувачу. Задача, на вирішення якої спрямована корисна модель, що заявляється, є забезпечення багатофункціональності та можливості автоматизації процесу вирощування рослин, а також компактності конструкції шляхом зміни конструкції. Поставлена задача вирішується таким чином. У відомому пристрої для вирощування рослин у штучноствореному кліматі, що містить споряджену приводами раму з оснащеними світильниками рухомими циліндричними блоками, твірна поверхня яких виконана у формі жолобів з гідропонікою, а світильники розміщені на центральній осі блоків, при цьому в нижній частині рами встановлена ємність з рідиною, згідно з корисною моделлю, що заявляється, рама виконана у вигляді встановленого на опорах чарункуватого ротора, змонтованого з можливістю забезпечення орбітального руху циліндричних блоків, при цьому кожен з циліндричних блоків розміщений у чарунці ротора з можливістю власного осьового обертання. Крім того, жолоби з гідропонікою виконані знімними та розташовані еквідистантно, а їх кількість у циліндричному блоці визначена у відповідності з природними властивостями вирощуваних рослин, причому пристрій виконаний як окремий елемент, який встановлений на додатковій рамі, з розрахунковою кількістю таких елементів відповідно до потужності приводу та типорозмірів приміщення із штучноствореним кліматом. На кресленнях, що додаються, схематично представлений пристрій для вирощування рослин у штучноствореному кліматі. На фіг. 1 дано його вигляд спереду, на фіг. 2 - вигляд збоку, а на фіг. 3 - схема розташування пристрою у виробничих умовах. Пристрій для вирощування рослин у штучноствореному кліматі містить розташовані на фундаменті 1 опори 2, на яких розміщено раму, що виконана у вигляді чарункуватого ротора 3. Кожна з чарунок ротора 3 являє собою півколові дуги. У чарунках ротора 3 встановлені з можливістю власного обертання циліндричні блоки 4, центральні осі 5 яких зв'язані радіальними штангами 6 із центральною віссю чарункуватого ротора 3. На центральних осях 5 кожного з 1 UA 69558 U 5 10 15 20 25 30 35 40 циліндричних блоків 4 змонтовані світильники 7 для регульованого освітлення вирощуваних у пристрої рослин. Світильники 7 за сучасними технологіями можуть бути використані як світлодіодні, тобто як такі, що є мало енергоємними та такими, що є легко регульованими за відстанню розташування. Бічна поверхня кожного з циліндричних блоків 4 виконана із знімних заповнених гідропонікою жолобів 8. Жолоби 8 розташовані у торцевих обичайках 9 циліндричних блоків 4 еквідистантно для запобігання нерівномірності обертання цього блока. Кількість жолобів, що встановлюють у циліндричний блок 4 визначена з розрахунку вільного розміщення наземної частини вирощуваних рослин. Між опорами 2 під рамою розміщена ємність 10 для рідини. Ємність може містити воду для зрошування рослин та/або тимчасово розчин із споживними чи лікарськими речовинами в разі потреби. Гідропоніка в жолобах може бути викладена у вигляді цілісної маси при вирощуванні рослин з дрібних насінин, або у горщики, які відокремлені один від одного. Пристрій споряджено приводами 11 для освітлення, здійснення обертального руху ротора 3 та кожного окремого циліндричного блока 4, а також автоматизованою системою для монтажу-демонтажу жолобів 8 (автоматизована система на кресленнях не показана, не показана і система подачі рідини у ємність). Пристрій для вирощування рослин у штучноствореному кліматі може бути розміщений на додатковій рамі 12 (етажерка). Кількість таких пристроїв та кількість етажерок визначають типорозмірами приміщення, потужністю приводу та бажаною продуктивністю. Що стосується приміщення, то воно може бути виконане і як спеціально побудоване (стаціонарне), і як збірнорозбірне тимчасове із знімним дахом або дахом, що відкривається. Пристрій для вирощування рослин у штучно створеному кліматі працює таким чином. Для посадки насіння (чи розсади) у жолоби 8, останні автоматично переміщують на потрібний рівень, наприклад під лоток висівного пристрою (або пристрою для посадки розсади). Після здійснення посадки (висіву) та виходу паростків на денну поверхню вмикають освітлення та привід, за допомогою якого циліндричні блоки 4 та чарункуватий ротор 3 приводять в обертальний рух. Швидкість обертання та створювані кліматичні умови (вологість, склад атмосфери, температурний режим) вибирають за стандартною для кожного виду вирощуваних рослин технологією. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для вирощування рослин у штучноствореному кліматі, що містить оснащену приводами раму з оснащеними світильниками рухомими циліндричними блоками, твірна поверхня яких виконана у формі жолобів з гідропонікою, а світильники розміщені на центральній осі блоків, причому в нижній частині рами встановлена ємність з рідиною, який відрізняється тим, що рама виконана у вигляді встановленого на опорах чарункуватого ротора, змонтованого з можливістю забезпечення орбітального руху циліндричних блоків, причому кожен з циліндричних блоків розміщений у чарунці ротора з можливістю власного осьового обертання. 2. Пристрій за п. 1, який відрізняється тим, що жолоби з гідропонікою виконані знімними та розташовані еквідистантно, а їх кількість у циліндричному блоці визначена у відповідності з природними властивостями вирощуваних рослин. 3. Пристрій за пп. 1, 2, який відрізняється тим, що він виконаний як окремий елемент, який встановлений на додатковій рамі, з розрахунковою кількістю таких елементів відповідно до потужності приводу та типорозмірів приміщення із штучноствореним кліматом. 2 UA 69558 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
