Номер патенту: 69557

Опубліковано: 25.04.2012

Автор: Шіхавцов Володимир Михайлович

Завантажити PDF файл.

Формула / Реферат

1.Теплоізолююча оздоблювальна плита, що має вертикальні та горизонтальні замки і з'єднується з фасадом будівлі за допомогою дюбелів для теплоізоляції, яка відрізняється тим, що форма плити являє собою монолітний блок із теплоізоляційного матеріалу складної конфігурації, який виготовлено методом термоплотерного різання або методом екструзійного лиття, або методом об'ємного формування.

2. Плита за п. 1, яка відрізняється тим, що плита має захисне та декоративне покриття, яке наносять на неї в заводських умовах.

3. Плита за п. 1, яка відрізняється тим, що плита має шиповані замки оригінальної конфігурації.

4. Плита за п. 1, яка відрізняється тим, що конструкція плити дозволяє сховати місця кріплення плит до фасаду і місця з'єднання плит між собою від зовнішнього погляду і захистити їх від атмосферних впливів, та не потребує ці місця додатково замазувати чи затирати.

5. Плита за п. 1, яка відрізняється тим, що завдяки конструкції плити фасад будівлі має вертикальні та горизонтальні русти, які можуть мати різноманітну форму, глибину, ширину.

6. Плита за п. 1, яка відрізняється тим, що русти крім елементів прикраси роблять непомітними неточності монтажу.

7. Плита за п. 1, яка відрізняється тим, що плита може виготовлятися як цільною, так і складатися із двох частин: плити та теплоізолюючої вставки складної конфігурації.

Текст

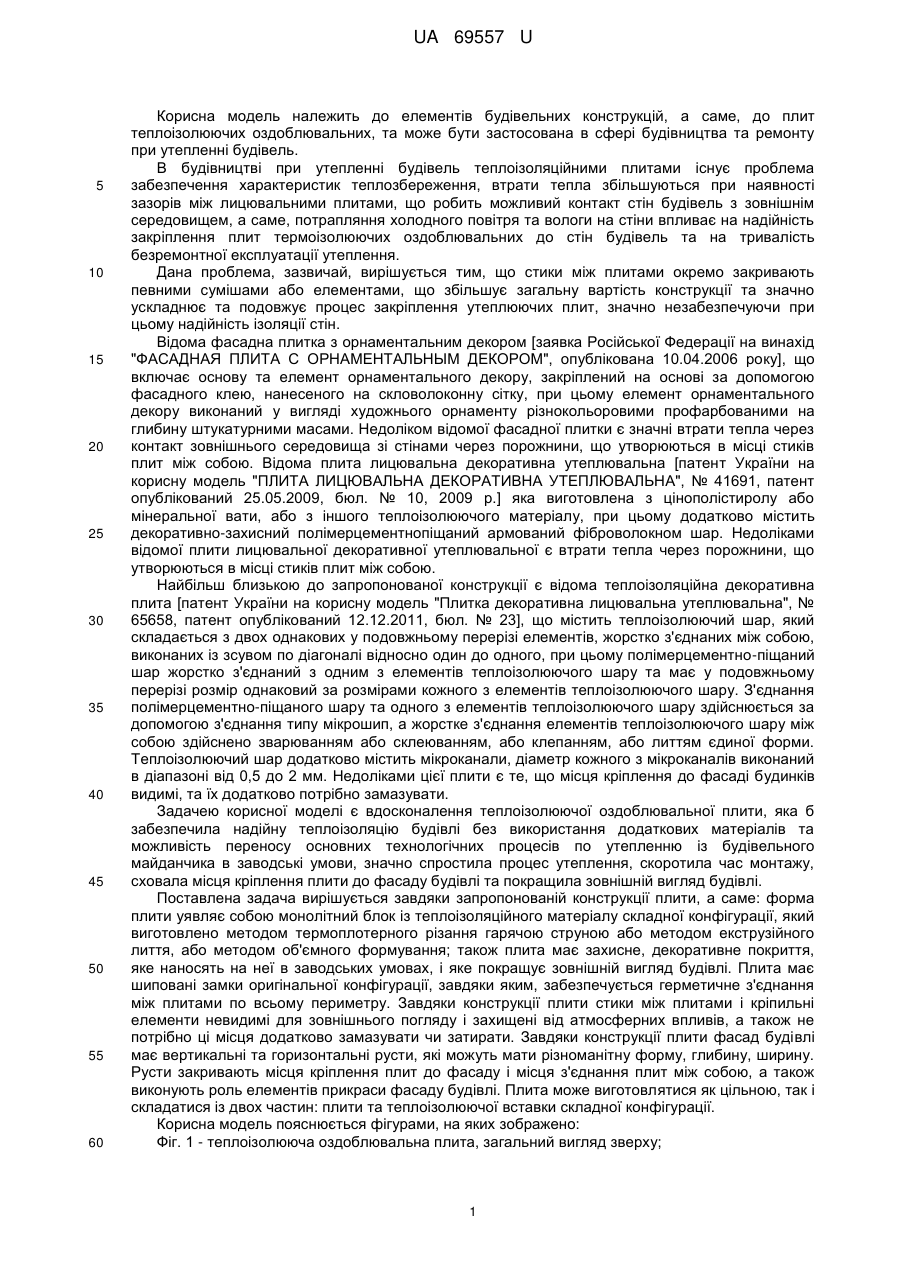

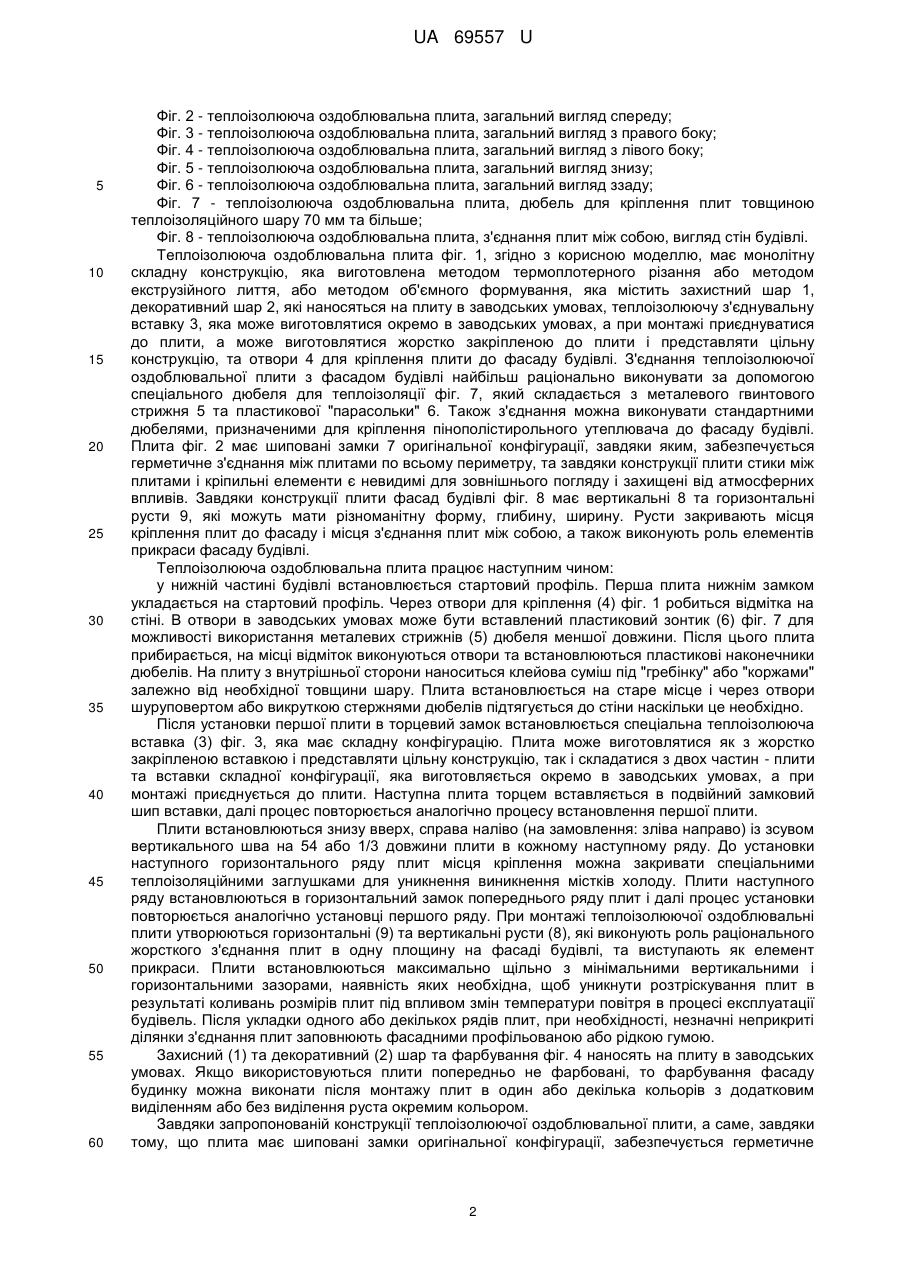

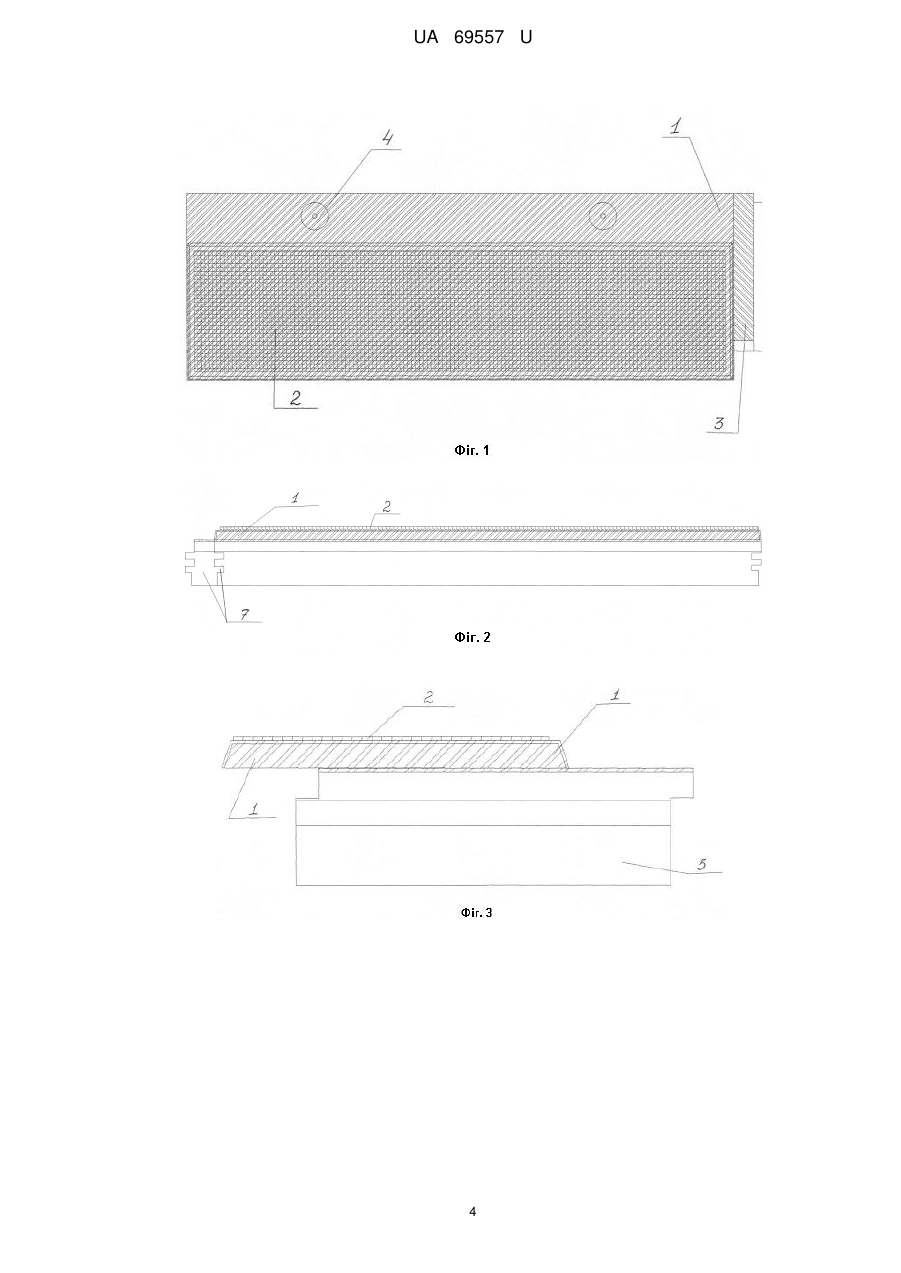

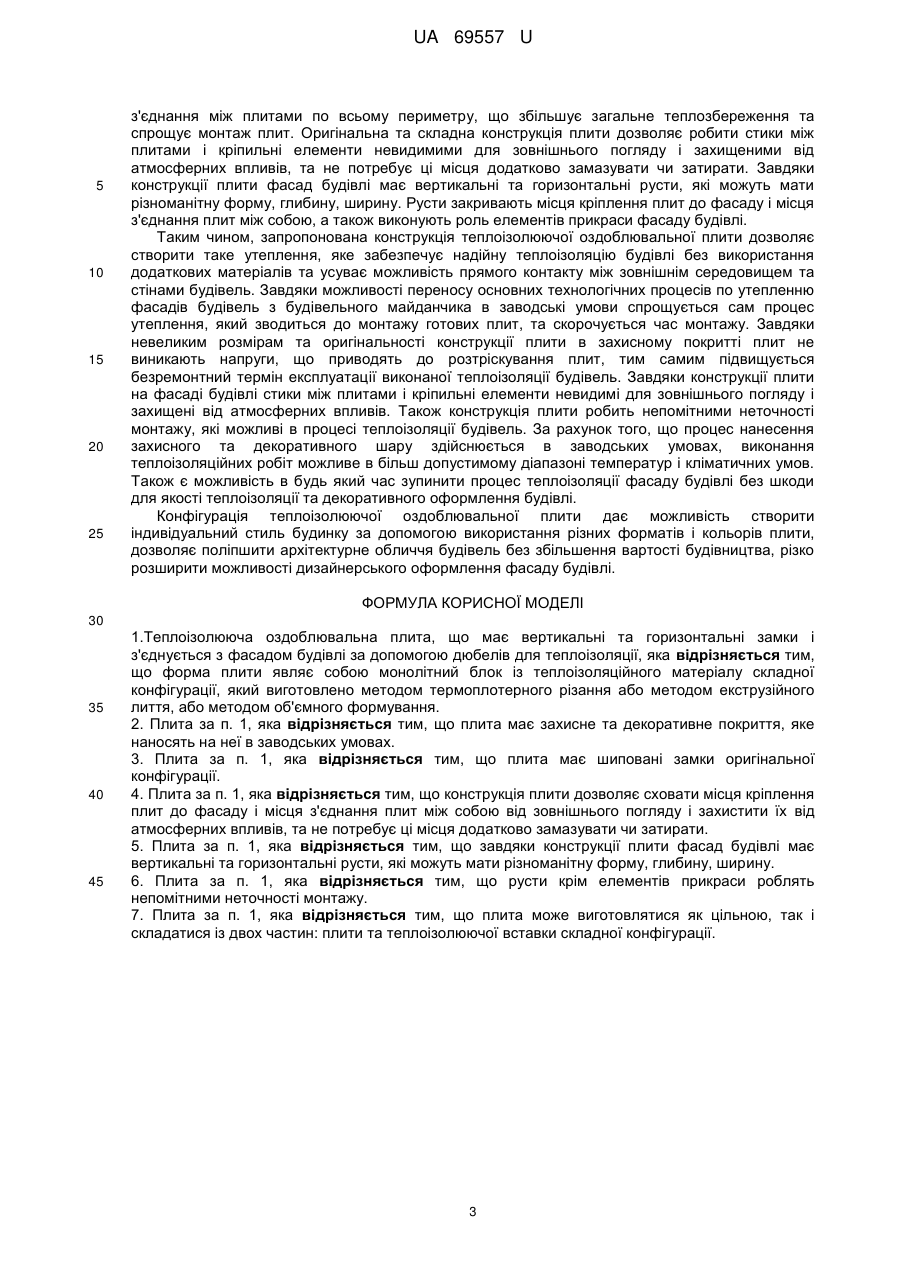

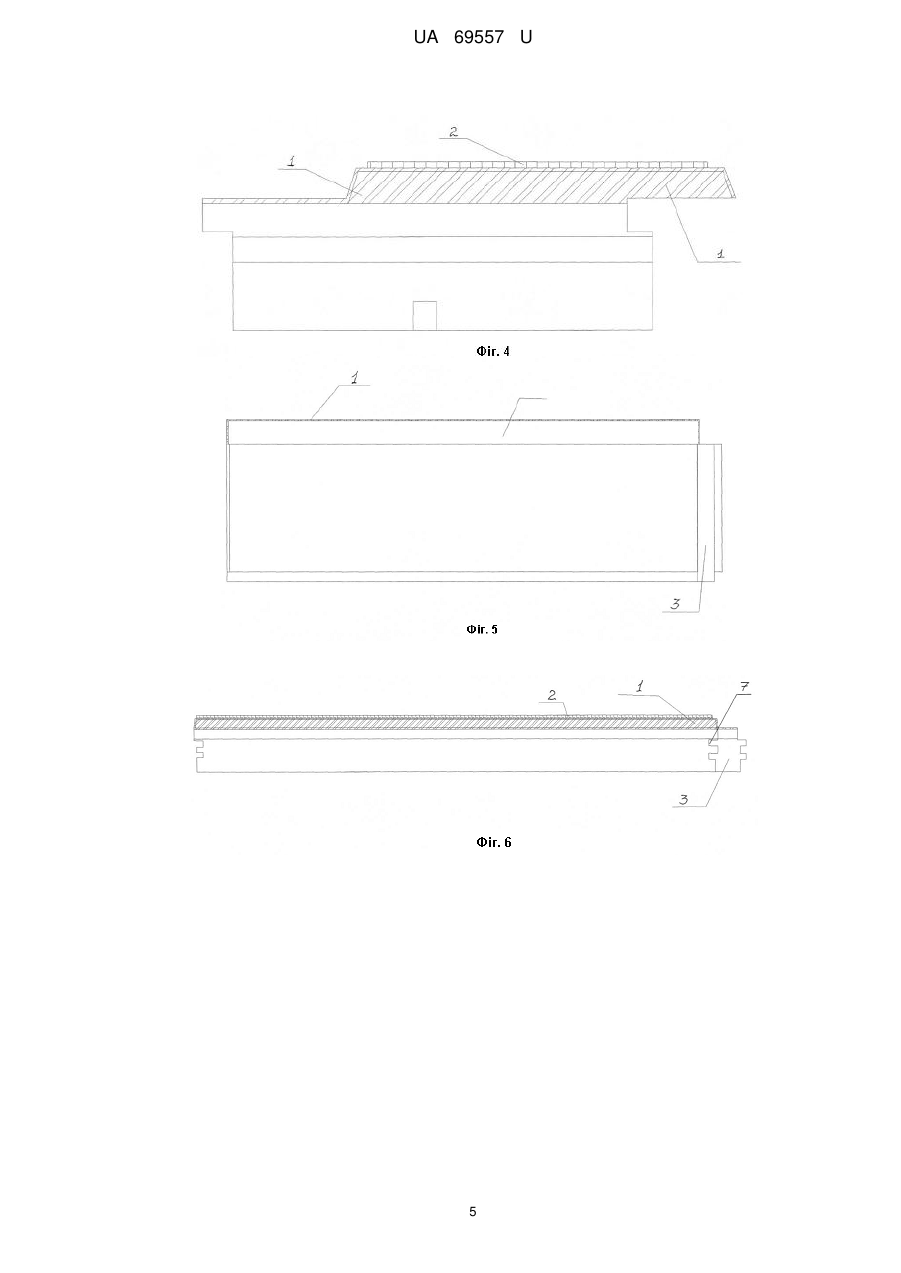

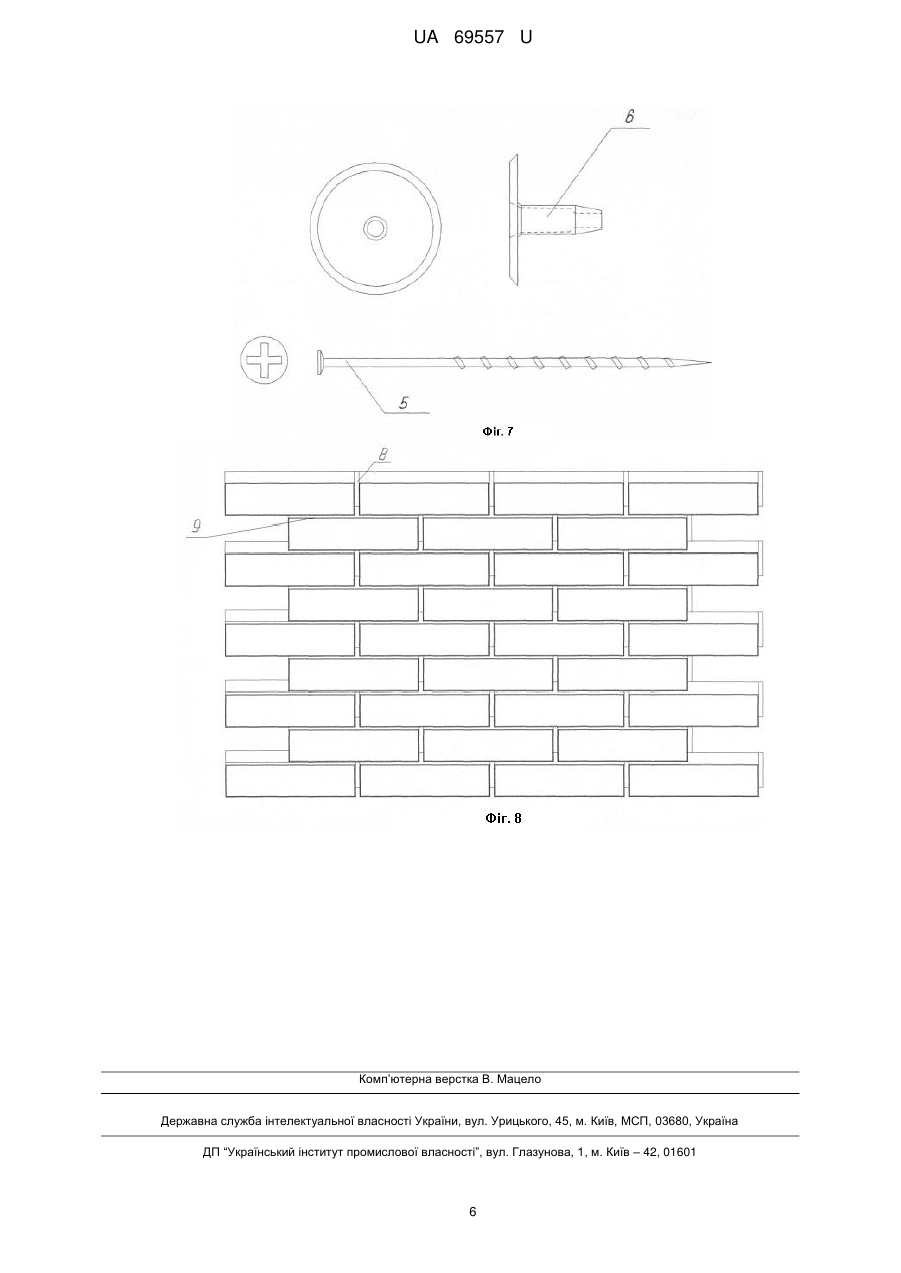

Реферат: UA 69557 U UA 69557 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до елементів будівельних конструкцій, а саме, до плит теплоізолюючих оздоблювальних, та може бути застосована в сфері будівництва та ремонту при утепленні будівель. В будівництві при утепленні будівель теплоізоляційними плитами існує проблема забезпечення характеристик теплозбереження, втрати тепла збільшуються при наявності зазорів між лицювальними плитами, що робить можливий контакт стін будівель з зовнішнім середовищем, а саме, потрапляння холодного повітря та вологи на стіни впливає на надійність закріплення плит термоізолюючих оздоблювальних до стін будівель та на тривалість безремонтної експлуатації утеплення. Дана проблема, зазвичай, вирішується тим, що стики між плитами окремо закривають певними сумішами або елементами, що збільшує загальну вартість конструкції та значно ускладнює та подовжує процес закріплення утеплюючих плит, значно незабезпечуючи при цьому надійність ізоляції стін. Відома фасадна плитка з орнаментальним декором [заявка Російської Федерації на винахід "ФАСАДНАЯ ПЛИТА С ОРНАМЕНТАЛЬНЫМ ДЕКОРОМ", опублікована 10.04.2006 року], що включає основу та елемент орнаментального декору, закріплений на основі за допомогою фасадного клею, нанесеного на скловолоконну сітку, при цьому елемент орнаментального декору виконаний у вигляді художнього орнаменту різнокольоровими профарбованими на глибину штукатурними масами. Недоліком відомої фасадної плитки є значні втрати тепла через контакт зовнішнього середовища зі стінами через порожнини, що утворюються в місці стиків плит між собою. Відома плита лицювальна декоративна утеплювальна [патент України на корисну модель "ПЛИТА ЛИЦЮВАЛЬНА ДЕКОРАТИВНА УТЕПЛЮВАЛЬНА", № 41691, патент опублікований 25.05.2009, бюл. № 10, 2009 p.] яка виготовлена з цінополістиролу або мінеральної вати, або з іншого теплоізолюючого матеріалу, при цьому додатково містить декоративно-захисний полімерцементнопіщаний армований фіброволокном шар. Недоліками відомої плити лицювальної декоративної утеплювальної є втрати тепла через порожнини, що утворюються в місці стиків плит між собою. Найбільш близькою до запропонованої конструкції є відома теплоізоляційна декоративна плита [патент України на корисну модель "Плитка декоративна лицювальна утеплювальна", № 65658, патент опублікований 12.12.2011, бюл. № 23], що містить теплоізолюючий шар, який складається з двох однакових у подовжньому перерізі елементів, жорстко з'єднаних між собою, виконаних із зсувом по діагоналі відносно один до одного, при цьому полімерцементно-піщаний шар жорстко з'єднаний з одним з елементів теплоізолюючого шару та має у подовжньому перерізі рoзмір однаковий за розмірами кожного з елементів теплоізолюючого шару. З'єднання полімерцементно-піщаного шару та одного з елементів теплоізолюючого шару здійснюється за допомогою з'єднання типу мікрошип, а жорстке з'єднання елементів теплоізолюючого шару між собою здійснено зварюванням або склеюванням, або клепанням, або литтям єдиної форми. Теплоізолюючий шар додатково містить мікроканали, діаметр кожного з мікроканалів виконаний в діапазоні від 0,5 до 2 мм. Недоліками цієї плити є те, що місця кріплення до фасаді будинків видимі, та їх додатково потрібно замазувати. Задачею корисної моделі є вдосконалення теплоізолюючої оздоблювальної плити, яка б забезпечила надійну теплоізоляцію будівлі без використання додаткових матеріалів та можливість переносу основних технологічних процесів по утепленню із будівельного майданчика в заводські умови, значно спростила процес утеплення, скоротила час монтажу, сховала місця кріплення плити до фасаду будівлі та покращила зовнішній вигляд будівлі. Поставлена задача вирішується завдяки запропонованій конструкції плити, а саме: форма плити уявляє собою монолітний блок із теплоізоляційного матеріалу складної конфігурації, який виготовлено методом термоплотерного різання гарячою струною або методом екструзійного лиття, або методом об'ємного формування; також плита має захисне, декоративне покриття, яке наносять на неї в заводських умовах, і яке покращує зовнішній вигляд будівлі. Плита має шиповані замки оригінальної конфігурації, завдяки яким, забезпечується герметичне з'єднання між плитами по всьому периметру. Завдяки конструкції плити стики між плитами і кріпильні елементи невидимі для зовнішнього погляду і захищені від атмосферних впливів, а також не потрібно ці місця додатково замазувати чи затирати. Завдяки конструкції плити фасад будівлі має вертикальні та горизонтальні русти, які можуть мати різноманітну форму, глибину, ширину. Русти закривають місця кріплення плит до фасаду і місця з'єднання плит між собою, а також виконують роль елементів прикраси фасаду будівлі. Плита може виготовлятися як цільною, так і складатися із двох частин: плити та теплоізолюючої вставки складної конфігурації. Корисна модель пояснюється фігурами, на яких зображено: Фіг. 1 - теплоізолююча оздоблювальна плита, загальний вигляд зверху; 1 UA 69557 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2 - теплоізолююча оздоблювальна плита, загальний вигляд спереду; Фіг. 3 - теплоізолююча оздоблювальна плита, загальний вигляд з правого боку; Фіг. 4 - теплоізолююча оздоблювальна плита, загальний вигляд з лівого боку; Фіг. 5 - теплоізолююча оздоблювальна плита, загальний вигляд знизу; Фіг. 6 - теплоізолююча оздоблювальна плита, загальний вигляд ззаду; Фіг. 7 - теплоізолююча оздоблювальна плита, дюбель для кріплення плит товщиною теплоізоляційного шару 70 мм та більше; Фіг. 8 - теплоізолююча оздоблювальна плита, з'єднання плит між собою, вигляд стін будівлі. Теплоізолююча оздоблювальна плита фіг. 1, згідно з корисною моделлю, має монолітну складну конструкцію, яка виготовлена методом термоплотерного різання або методом екструзійного лиття, або методом об'ємного формування, яка містить захистний шар 1, декоративний шар 2, які наносяться на плиту в заводських умовах, теплоізолюючу з'єднувальну вставку 3, яка може виготовлятися окремо в заводських умовах, а при монтажі приєднуватися до плити, а може виготовлятися жорстко закріпленою до плити і представляти цільну конструкцію, та отвори 4 для кріплення плити до фасаду будівлі. З'єднання теплоізолюючої оздоблювальної плити з фасадом будівлі найбільш раціонально виконувати за допомогою спеціального дюбеля для теплоізоляції фіг. 7, який складається з металевого гвинтового стрижня 5 та пластикової "парасольки" 6. Також з'єднання можна виконувати стандартними дюбелями, призначеними для кріплення пінополістирольного утеплювача до фасаду будівлі. Плита фіг. 2 має шиповані замки 7 оригінальної конфігурації, завдяки яким, забезпечується герметичне з'єднання між плитами по всьому периметру, та завдяки конструкції плити стики між плитами і кріпильні елементи є невидимі для зовнішнього погляду і захищені від атмосферних впливів. Завдяки конструкції плити фасад будівлі фіг. 8 має вертикальні 8 та горизонтальні русти 9, які можуть мати різноманітну форму, глибину, ширину. Русти закривають місця кріплення плит до фасаду і місця з'єднання плит між собою, а також виконують роль елементів прикраси фасаду будівлі. Теплоізолююча оздоблювальна плита працює наступним чином: у нижній частині будівлі встановлюється стартовий профіль. Перша плита нижнім замком укладається на стартовий профіль. Через отвори для кріплення (4) фіг. 1 робиться відмітка на стіні. В отвори в заводських умовах може бути вставлений пластиковий зонтик (6) фіг. 7 для можливості використання металевих стрижнів (5) дюбеля меншої довжини. Після цього плита прибирається, на місці відміток виконуються отвори та встановлюються пластикові наконечники дюбелів. На плиту з внутрішньої сторони наноситься клейова суміш під "гребінку" або "коржами" залежно від необхідної товщини шару. Плита встановлюється на старе місце і через отвори шуруповертом або викруткою стержнями дюбелів підтягується до стіни наскільки це необхідно. Після установки першої плити в торцевий замок встановлюється спеціальна теплоізолююча вставка (3) фіг. 3, яка має складну конфігурацію. Плита може виготовлятися як з жорстко закріпленою вставкою і представляти цільну конструкцію, так і складатися з двох частин - плити та вставки складної конфігурації, яка виготовляється окремо в заводських умовах, а при монтажі приєднується до плити. Наступна плита торцем вставляється в подвійний замковий шип вставки, далі процес повторюється аналогічно процесу встановлення першої плити. Плити встановлюються знизу вверх, справа наліво (на замовлення: зліва направо) із зсувом вертикального шва на 54 або 1/3 довжини плити в кожному наступному ряду. До установки наступного горизонтального ряду плит місця кріплення можна закривати спеціальними теплоізоляційними заглушками для уникнення виникнення містків холоду. Плити наступного ряду встановлюються в горизонтальний замок попереднього ряду плит і далі процес установки повторюється аналогічно установці першого ряду. При монтажі теплоізолюючої оздоблювальні плити утворюються горизонтальні (9) та вертикальні русти (8), які виконують роль раціонального жорсткого з'єднання плит в одну площину на фасаді будівлі, та виступають як елемент прикраси. Плити встановлюються максимально щільно з мінімальними вертикальними і горизонтальними зазорами, наявність яких необхідна, щоб уникнути розтріскування плит в результаті коливань розмірів плит під впливом змін температури повітря в процесі експлуатації будівель. Після укладки одного або декількох рядів плит, при необхідності, незначні неприкриті ділянки з'єднання плит заповнюють фасадними профільованою або рідкою гумою. Захисний (1) та декоративний (2) шар та фарбування фіг. 4 наносять на плиту в заводських умовах. Якщо використовуються плити попередньо не фарбовані, то фарбування фасаду будинку можна виконати після монтажу плит в один або декілька кольорів з додатковим виділенням або без виділення руста окремим кольором. Завдяки запропонованій конструкції теплоізолюючої оздоблювальної плити, а саме, завдяки тому, що плита має шиповані замки оригінальної конфігурації, забезпечується герметичне 2 UA 69557 U 5 10 15 20 25 з'єднання між плитами по всьому периметру, що збільшує загальне теплозбереження та спрощує монтаж плит. Оригінальна та складна конструкція плити дозволяє робити стики між плитами і кріпильні елементи невидимими для зовнішнього погляду і захищеними від атмосферних впливів, та не потребує ці місця додатково замазувати чи затирати. Завдяки конструкції плити фасад будівлі має вертикальні та горизонтальні русти, які можуть мати різноманітну форму, глибину, ширину. Русти закривають місця кріплення плит до фасаду і місця з'єднання плит між собою, а також виконують роль елементів прикраси фасаду будівлі. Таким чином, запропонована конструкція теплоізолюючої оздоблювальної плити дозволяє створити таке утеплення, яке забезпечує надійну теплоізоляцію будівлі без використання додаткових матеріалів та усуває можливість прямого контакту між зовнішнім середовищем та стінами будівель. Завдяки можливості переносу основних технологічних процесів по утепленню фасадів будівель з будівельного майданчика в заводські умови спрощується сам процес утеплення, який зводиться до монтажу готових плит, та скорочується час монтажу. Завдяки невеликим розмірам та оригінальності конструкції плити в захисному покритті плит не виникають напруги, що приводять до розтріскування плит, тим самим підвищується безремонтний термін експлуатації виконаної теплоізоляції будівель. Завдяки конструкції плити на фасаді будівлі стики між плитами і кріпильні елементи невидимі для зовнішнього погляду і захищені від атмосферних впливів. Також конструкція плити робить непомітними неточності монтажу, які можливі в процесі теплоізоляції будівель. За рахунок того, що процес нанесення захисного та декоративного шару здійснюється в заводських умовах, виконання теплоізоляційних робіт можливе в більш допустимому діапазоні температур і кліматичних умов. Також є можливість в будь який час зупинити процес теплоізоляції фасаду будівлі без шкоди для якості теплоізоляції та декоративного оформлення будівлі. Конфігурація теплоізолюючої оздоблювальної плити дає можливість створити індивідуальний стиль будинку за допомогою використання різних форматів і кольорів плити, дозволяє поліпшити архітектурне обличчя будівель без збільшення вартості будівництва, різко розширити можливості дизайнерського оформлення фасаду будівлі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1.Теплоізолююча оздоблювальна плита, що має вертикальні та горизонтальні замки і з'єднується з фасадом будівлі за допомогою дюбелів для теплоізоляції, яка відрізняється тим, що форма плити являє собою монолітний блок із теплоізоляційного матеріалу складної конфігурації, який виготовлено методом термоплотерного різання або методом екструзійного лиття, або методом об'ємного формування. 2. Плита за п. 1, яка відрізняється тим, що плита має захисне та декоративне покриття, яке наносять на неї в заводських умовах. 3. Плита за п. 1, яка відрізняється тим, що плита має шиповані замки оригінальної конфігурації. 4. Плита за п. 1, яка відрізняється тим, що конструкція плити дозволяє сховати місця кріплення плит до фасаду і місця з'єднання плит між собою від зовнішнього погляду і захистити їх від атмосферних впливів, та не потребує ці місця додатково замазувати чи затирати. 5. Плита за п. 1, яка відрізняється тим, що завдяки конструкції плити фасад будівлі має вертикальні та горизонтальні русти, які можуть мати різноманітну форму, глибину, ширину. 6. Плита за п. 1, яка відрізняється тим, що русти крім елементів прикраси роблять непомітними неточності монтажу. 7. Плита за п. 1, яка відрізняється тим, що плита може виготовлятися як цільною, так і складатися із двох частин: плити та теплоізолюючої вставки складної конфігурації. 3 UA 69557 U 4 UA 69557 U 5 UA 69557 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

Назва патенту англійською

Heat-insulation finishing plate

Автори англійською

Shikhavtsov Volodymyr Mykhailovych

Назва патенту російською

Теплоизолирующая отделочная плита

Автори російською

Шихавцов Владимир Михайлович

МПК / Мітки

МПК: E04C 2/02, E04C 1/40, E04C 2/40

Мітки: оздоблювальна, плита, теплоізолююча
