Пристрій для вирощування рослин

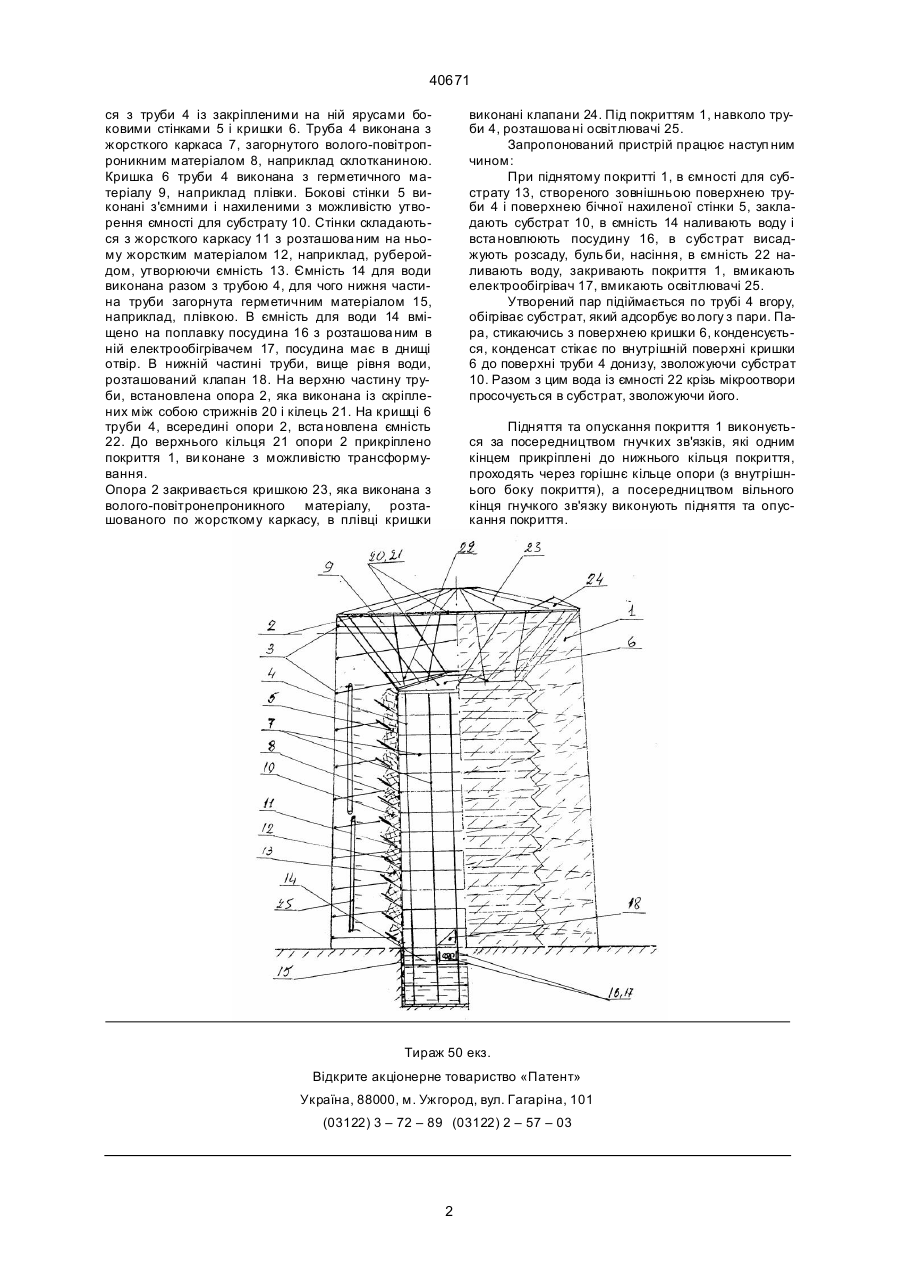

Пристрій для вирощування рослин, що містить покриття, корпус у вигляді труби з кришкою і ємностями з субстратом, розташованими ярусами, ємність з водою та електрообігрівачем в посудині на поплавку, який відрізняється тим, що труба забезпечена об'ємною стрижневою опорою, до якої прикріплено покриття, яке забезпечене кільцями та спіраллю, на кришці труби, всередині опори, розташована ємність для води, під покриттям навколо труби з ємностями з субстратом розташовані освітлювачі. Зоя (13) 40671 (11) UA може пошкодити рослини, при піднятті чи опусканні покриття для підходу до рослин також можна їх пошкодити. А та кож до недоліку такого пристрою відноситься і те, що важко забезпечити мікрокрапельне зрошуван ня. Відсутнє також і штучне освітлення всередині, під покриттям. Задача винаходу - усун ути ви щезгадані недоліки, а саме - створити оптимальний тепловологий режим для забезпечення продуктивного вирощування рослин, забезпечивши атномність агроте хнічного пристрою. Поставлена задача досягається тим, що в пристрої для вирощування рослин, яке містить покриття, корпус у ви гляді труби з кришкою і ємностями з субстратом, розташова ними ярусами; труба нижньою частиною вста новлена в ємність з водою; на воді розташований поплавок з електрообігрівачем; на верхню частину тр уби, яка закрита конусо подібною кришкою, вста новлена опора у вигляді зрізаного конусу, бокова поверхня якого виконана із стрижнів, а до кільцьової, вер хньої основи опори прикріплюють волого-повітронепроникне покриття з плівки на каркасі, виконаному у вигляді системи кілець і спіралі, об'єднаними між собою гнучкими зв'язками (шпагатом на конусній кришці труби, всередині опори, вміщена ємність мікрокрапельного зрошення, під покриттям, навколо труби з ємностями для субстрату, розташовані освітлювачі. На кресленні відображено запропонований пристрій в зборі з укриттям. Запропонований пристрій містить покриття 1, підвішене до опори 2, покриття підкріплено системою кілець і спіраллю 3, корпус, який складаєть (19) Запропонований винахід відноситься до сільського господарства і може бути ви користаний для вирощування сільськогосподарських культур. Найбільш близьким до запропонованого винаходу те хнічним рішення можна вважати пристрій для вирощування рослин (1). Головною відмінністю вказаної конструкції є можливість забезпечення оптимального теплозволожувального режиму в укритті окремо як для надгрун тової части ни рослин, так і для кореневої системи рослин за рахунок системи утворення пароподібної суміші посередництвом електрообігрівача, який плаває на поверхні води в ємності, а також заміною способу закріплення ємностей з субстратом на несучому каркасі труби, загорнутого вологопровідним повітропроникним матеріалом (склотканиною). Прототип-теплиця вміщує покриття з вологоповітронепроникного матеріалу, наприклад, плівки, підвішеної на розтяжках до опор, трубу із закріпленими до неї ярусами ємностями для субстрату, виконаними у вигляді похили х кільцьових поличок і кришку, яка має форму зрізаного конусу ви пуклістю догори. Труба нижньою частиною встановлена в ємності з водою. В ємності розташований поплавок з встановленим на ньому електрообігрівачем. В нижній частині труби, вище рівня води, розташований клапан. Недоліком такого пристрою є те, що трансформоване покриття з плівки кріпиться на розтяж ках до опор, тобто для опор ще необхідні додаткові будівельні конструкції, покриття з плівки не має жорсткої основи, що в сумі не забезпечує автономності роботи споруди; ві тер, коливаючи покриття, C2 _______________________ 40671 ся з труби 4 із закріпленими на ній ярусами боковими стінками 5 і кришки 6. Труба 4 виконана з жорсткого каркаса 7, загорнутого волого-повітропроникним матеріалом 8, наприклад склотканиною. Кришка 6 труби 4 виконана з герметичного матеріалу 9, наприклад плівки. Бокові стінки 5 виконані з'ємними і нахиленими з можливістю утворення ємності для субстрату 10. Стінки складаються з жорсткого каркасу 11 з розташова ним на ньому жорстким матеріалом 12, наприклад, руберойдом, утворюючи ємність 13. Ємність 14 для води виконана разом з трубою 4, для чого нижня частина труби загорнута герметичним матеріалом 15, наприклад, плівкою. В ємність для води 14 вміщено на поплавку посудина 16 з розташова ним в ній електрообігрівачем 17, посудина має в днищі отвір. В нижній частині труби, вище рівня води, розташований клапан 18. На верхню частину труби, встановлена опора 2, яка виконана із скріплених між собою стрижнів 20 і кілець 21. На кришці 6 труби 4, всередині опори 2, вста новлена ємність 22. До верхнього кільця 21 опори 2 прикріплено покриття 1, ви конане з можливістю трансформування. Опора 2 закривається кришкою 23, яка виконана з волого-повітронепроникного матеріалу, розташованого по жорсткому каркасу, в плівці кришки виконані клапани 24. Під покриттям 1, навколо труби 4, розташова ні освітлювачі 25. Запропонований пристрій працює наступ ним чином: При піднятому покритті 1, в ємності для субстрату 13, створеного зовнішньою поверхнею труби 4 і поверхнею бічної нахиленої стінки 5, закладають субстрат 10, в ємність 14 наливають воду і вста новлюють посудину 16, в субстрат висаджують розсаду, буль би, насіння, в ємність 22 наливають воду, закривають покриття 1, вмикають електрообігрівач 17, вмикають освітлювачі 25. Утворений пар підіймається по трубі 4 вгору, обігріває субстрат, який адсорбує во логу з пари. Пара, стикаючись з поверхнею кришки 6, конденсується, конденсат стікає по внутрішній поверхні кришки 6 до поверхні труби 4 донизу, зволожуючи субстрат 10. Разом з цим вода із ємності 22 крізь мікроотвори просочується в субстрат, зволожуючи його. Підняття та опускання покриття 1 виконується за посередництвом гнучких зв'язків, які одним кінцем прикріплені до нижнього кільця покриття, проходять через горішнє кільце опори (з внутрішнього боку покриття), а посередництвом вільного кінця гнучкого зв'язку виконують підняття та опускання покриття. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
