Черв’ячна машина для перероблення матеріалів з використанням високомолекулярних сполук

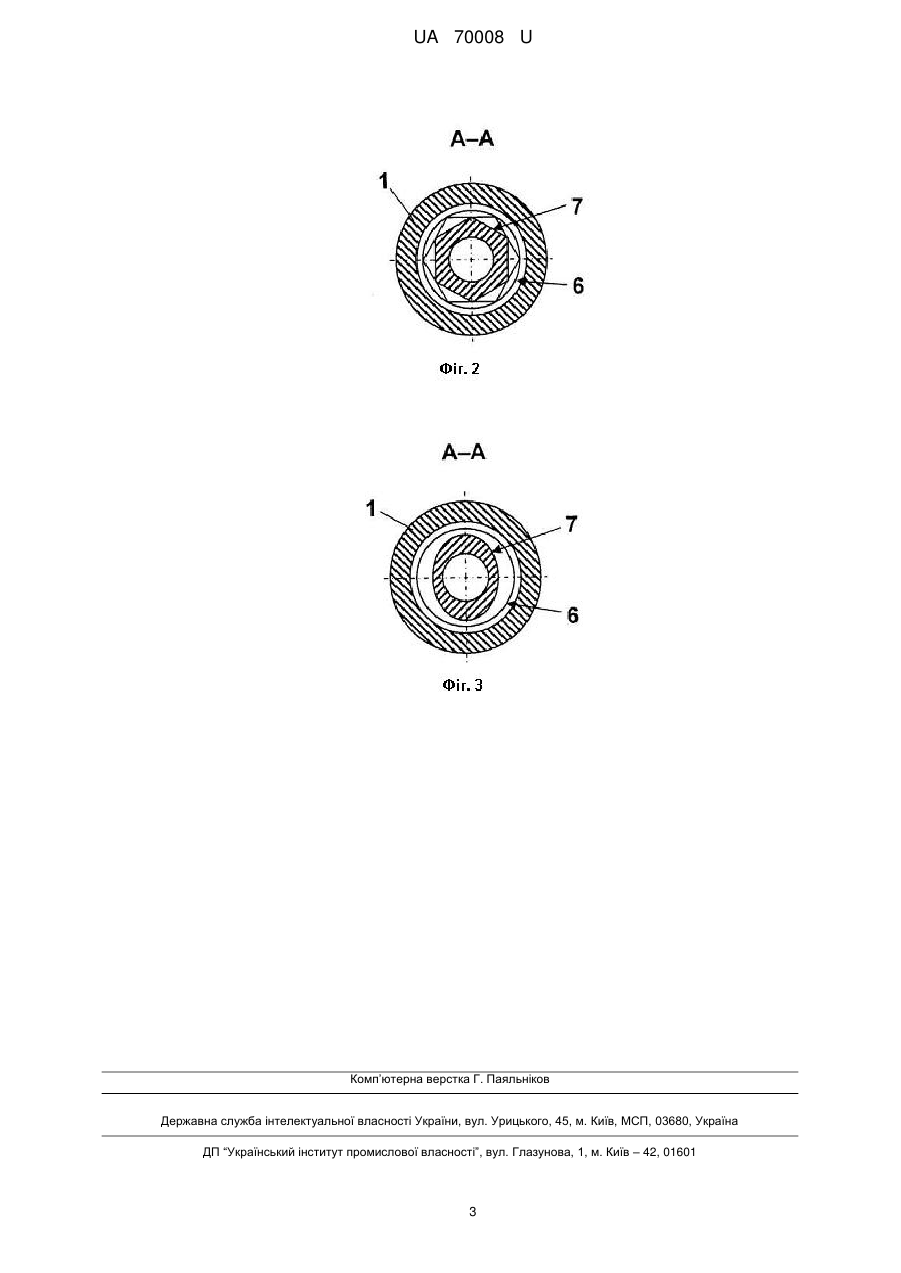

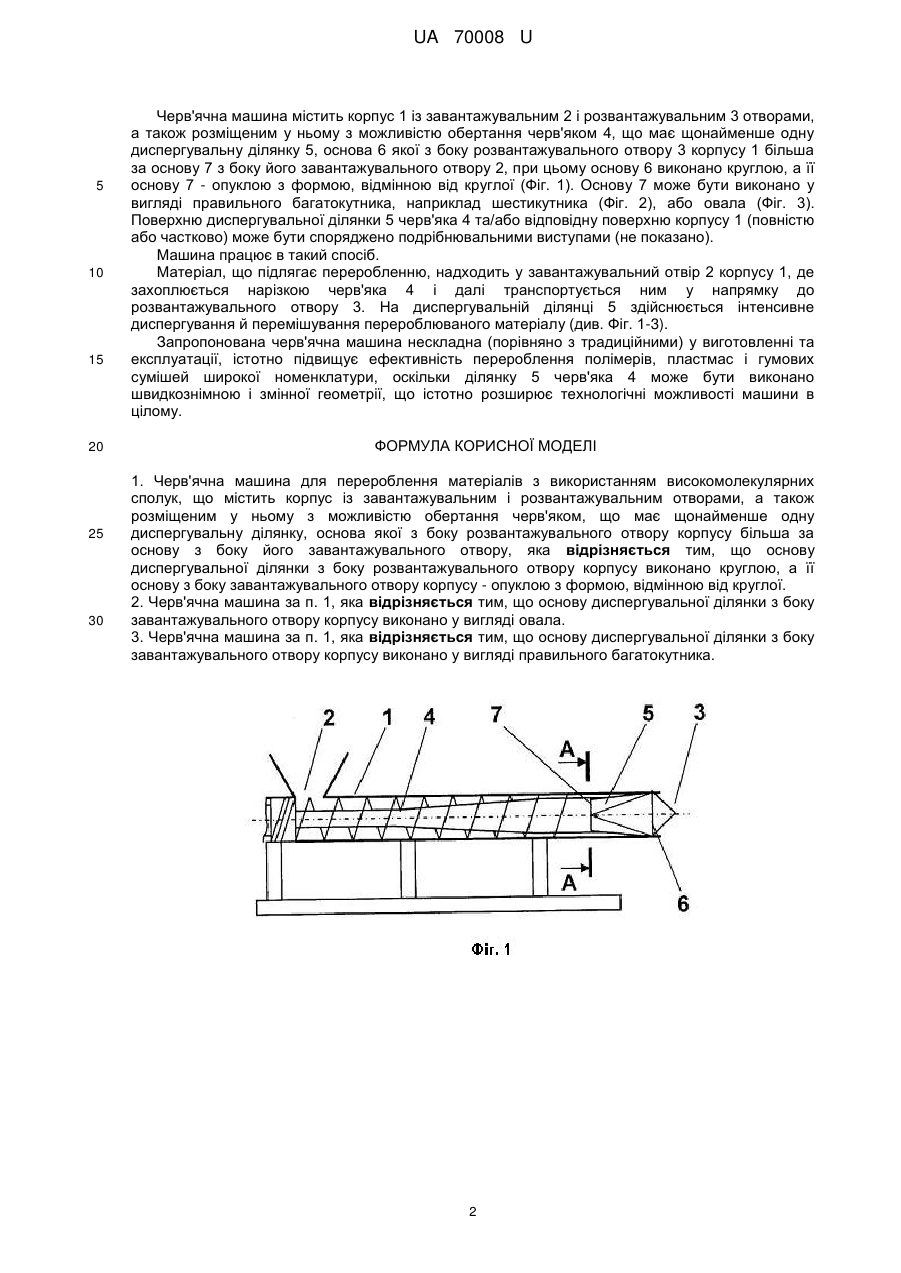

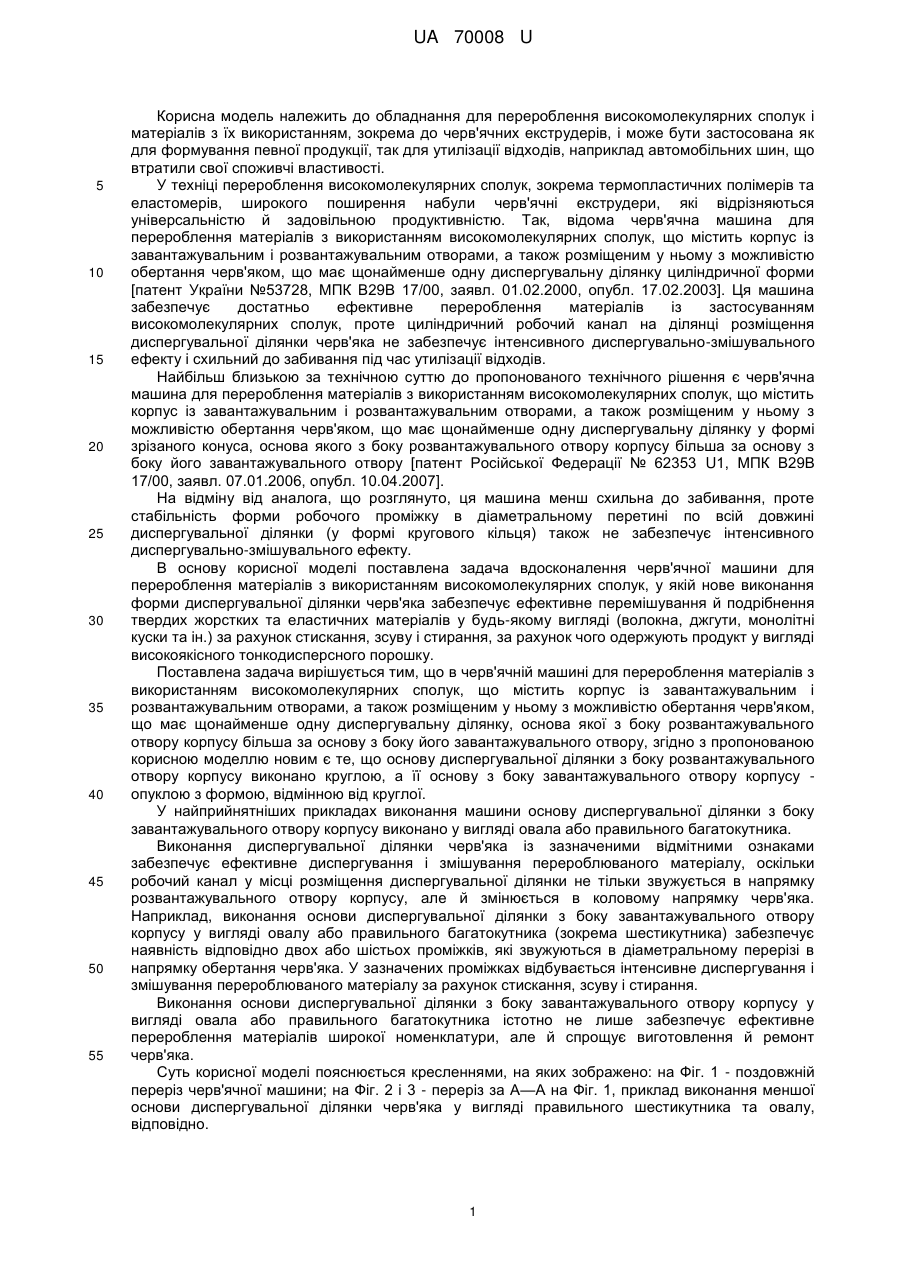

Реферат: Черв'ячна машина для перероблення матеріалів з використанням високомолекулярних сполук містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком. Черв'як має щонайменше одну диспергувальну ділянку, основа якої з боку розвантажувального отвору корпусу більша за основу з боку його завантажувального отвору. Основу диспергувальної ділянки з боку розвантажувального отвору корпусу виконано круглою, а її основу з боку завантажувального отвору корпусу - опуклою з формою, відмінною від круглої. UA 70008 U (12) UA 70008 U UA 70008 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для перероблення високомолекулярних сполук і матеріалів з їх використанням, зокрема до черв'ячних екструдерів, і може бути застосована як для формування певної продукції, так для утилізації відходів, наприклад автомобільних шин, що втратили свої споживчі властивості. У техніці перероблення високомолекулярних сполук, зокрема термопластичних полімерів та еластомерів, широкого поширення набули черв'ячні екструдери, які відрізняються універсальністю й задовільною продуктивністю. Так, відома черв'ячна машина для перероблення матеріалів з використанням високомолекулярних сполук, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, що має щонайменше одну диспергувальну ділянку циліндричної форми [патент України №53728, МПК В29В 17/00, заявл. 01.02.2000, опубл. 17.02.2003]. Ця машина забезпечує достатньо ефективне перероблення матеріалів із застосуванням високомолекулярних сполук, проте циліндричний робочий канал на ділянці розміщення диспергувальної ділянки черв'яка не забезпечує інтенсивного диспергувально-змішувального ефекту і схильний до забивання під час утилізації відходів. Найбільш близькою за технічною суттю до пропонованого технічного рішення є черв'ячна машина для перероблення матеріалів з використанням високомолекулярних сполук, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, що має щонайменше одну диспергувальну ділянку у формі зрізаного конуса, основа якого з боку розвантажувального отвору корпусу більша за основу з боку його завантажувального отвору [патент Російської Федерації № 62353 U1, МПК В29В 17/00, заявл. 07.01.2006, опубл. 10.04.2007]. На відміну від аналога, що розглянуто, ця машина менш схильна до забивання, проте стабільність форми робочого проміжку в діаметральному перетині по всій довжині диспергувальної ділянки (у формі кругового кільця) також не забезпечує інтенсивного диспергувально-змішувального ефекту. В основу корисної моделі поставлена задача вдосконалення черв'ячної машини для перероблення матеріалів з використанням високомолекулярних сполук, у якій нове виконання форми диспергувальної ділянки черв'яка забезпечує ефективне перемішування й подрібнення твердих жорстких та еластичних матеріалів у будь-якому вигляді (волокна, джгути, монолітні куски та ін.) за рахунок стискання, зсуву і стирання, за рахунок чого одержують продукт у вигляді високоякісного тонкодисперсного порошку. Поставлена задача вирішується тим, що в черв'ячній машині для перероблення матеріалів з використанням високомолекулярних сполук, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, що має щонайменше одну диспергувальну ділянку, основа якої з боку розвантажувального отвору корпусу більша за основу з боку його завантажувального отвору, згідно з пропонованою корисною моделлю новим є те, що основу диспергувальної ділянки з боку розвантажувального отвору корпусу виконано круглою, а її основу з боку завантажувального отвору корпусу опуклою з формою, відмінною від круглої. У найприйнятніших прикладах виконання машини основу диспергувальної ділянки з боку завантажувального отвору корпусу виконано у вигляді овала або правильного багатокутника. Виконання диспергувальної ділянки черв'яка із зазначеними відмітними ознаками забезпечує ефективне диспергування і змішування перероблюваного матеріалу, оскільки робочий канал у місці розміщення диспергувальної ділянки не тільки звужується в напрямку розвантажувального отвору корпусу, але й змінюється в коловому напрямку черв'яка. Наприклад, виконання основи диспергувальної ділянки з боку завантажувального отвору корпусу у вигляді овалу або правильного багатокутника (зокрема шестикутника) забезпечує наявність відповідно двох або шістьох проміжків, які звужуються в діаметральному перерізі в напрямку обертання черв'яка. У зазначених проміжках відбувається інтенсивне диспергування і змішування перероблюваного матеріалу за рахунок стискання, зсуву і стирання. Виконання основи диспергувальної ділянки з боку завантажувального отвору корпусу у вигляді овала або правильного багатокутника істотно не лише забезпечує ефективне перероблення матеріалів широкої номенклатури, але й спрощує виготовлення й ремонт черв'яка. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній переріз черв'ячної машини; на Фіг. 2 і 3 - переріз за А—А на Фіг. 1, приклад виконання меншої основи диспергувальної ділянки черв'яка у вигляді правильного шестикутника та овалу, відповідно. 1 UA 70008 U 5 10 15 20 25 30 Черв'ячна машина містить корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами, а також розміщеним у ньому з можливістю обертання черв'яком 4, що має щонайменше одну диспергувальну ділянку 5, основа 6 якої з боку розвантажувального отвору 3 корпусу 1 більша за основу 7 з боку його завантажувального отвору 2, при цьому основу 6 виконано круглою, а її основу 7 - опуклою з формою, відмінною від круглої (Фіг. 1). Основу 7 може бути виконано у вигляді правильного багатокутника, наприклад шестикутника (Фіг. 2), або овала (Фіг. 3). Поверхню диспергувальної ділянки 5 черв'яка 4 та/або відповідну поверхню корпусу 1 (повністю або частково) може бути споряджено подрібнювальними виступами (не показано). Машина працює в такий спосіб. Матеріал, що підлягає переробленню, надходить у завантажувальний отвір 2 корпусу 1, де захоплюється нарізкою черв'яка 4 і далі транспортується ним у напрямку до розвантажувального отвору 3. На диспергувальній ділянці 5 здійснюється інтенсивне диспергування й перемішування перероблюваного матеріалу (див. Фіг. 1-3). Запропонована черв'ячна машина нескладна (порівняно з традиційними) у виготовленні та експлуатації, істотно підвищує ефективність перероблення полімерів, пластмас і гумових сумішей широкої номенклатури, оскільки ділянку 5 черв'яка 4 може бути виконано швидкознімною і змінної геометрії, що істотно розширює технологічні можливості машини в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Черв'ячна машина для перероблення матеріалів з використанням високомолекулярних сполук, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, що має щонайменше одну диспергувальну ділянку, основа якої з боку розвантажувального отвору корпусу більша за основу з боку його завантажувального отвору, яка відрізняється тим, що основу диспергувальної ділянки з боку розвантажувального отвору корпусу виконано круглою, а її основу з боку завантажувального отвору корпусу - опуклою з формою, відмінною від круглої. 2. Черв'ячна машина за п. 1, яка відрізняється тим, що основу диспергувальної ділянки з боку завантажувального отвору корпусу виконано у вигляді овала. 3. Черв'ячна машина за п. 1, яка відрізняється тим, що основу диспергувальної ділянки з боку завантажувального отвору корпусу виконано у вигляді правильного багатокутника. 2 UA 70008 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 3
