Черв’ячний прес для перероблення термопластичних матеріалів

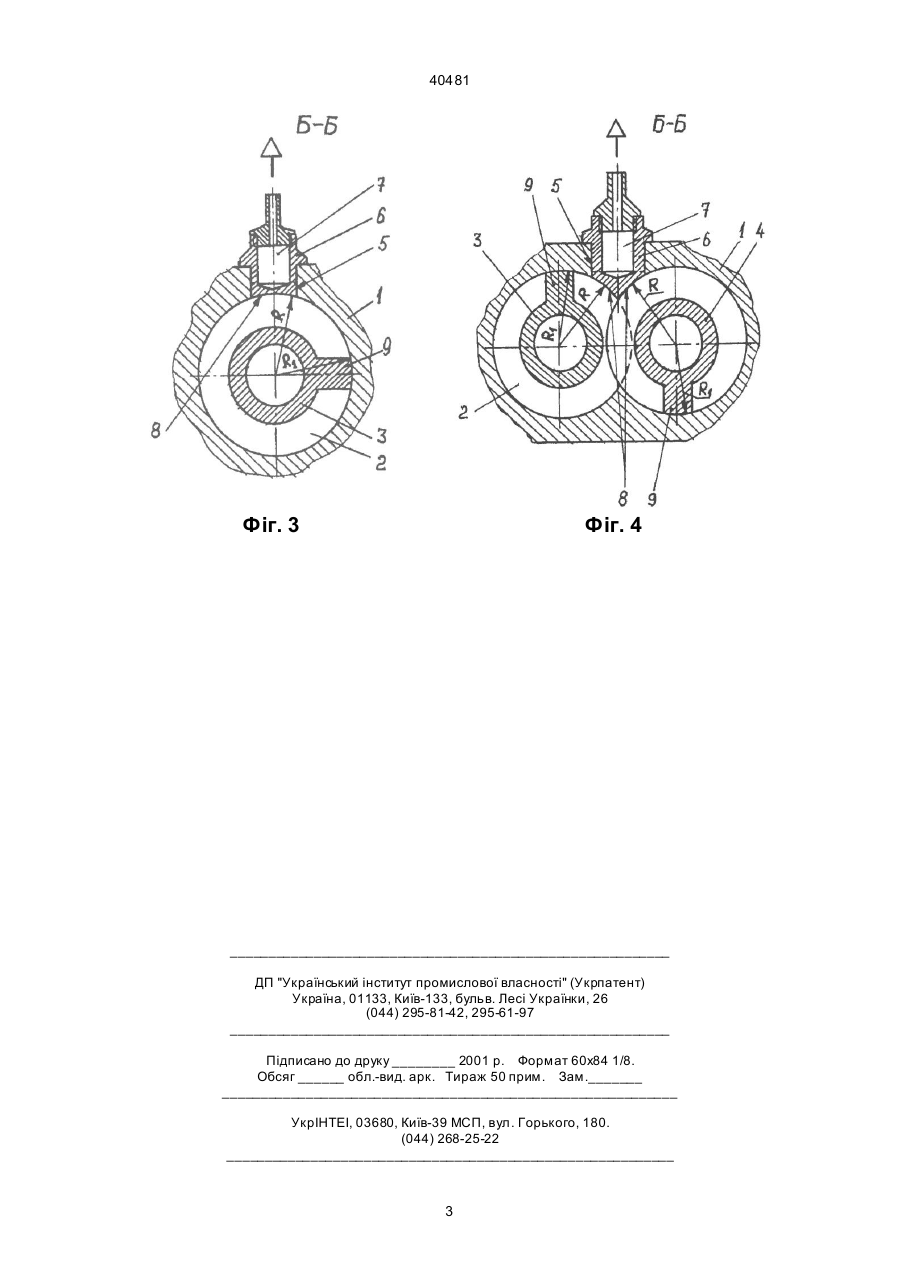

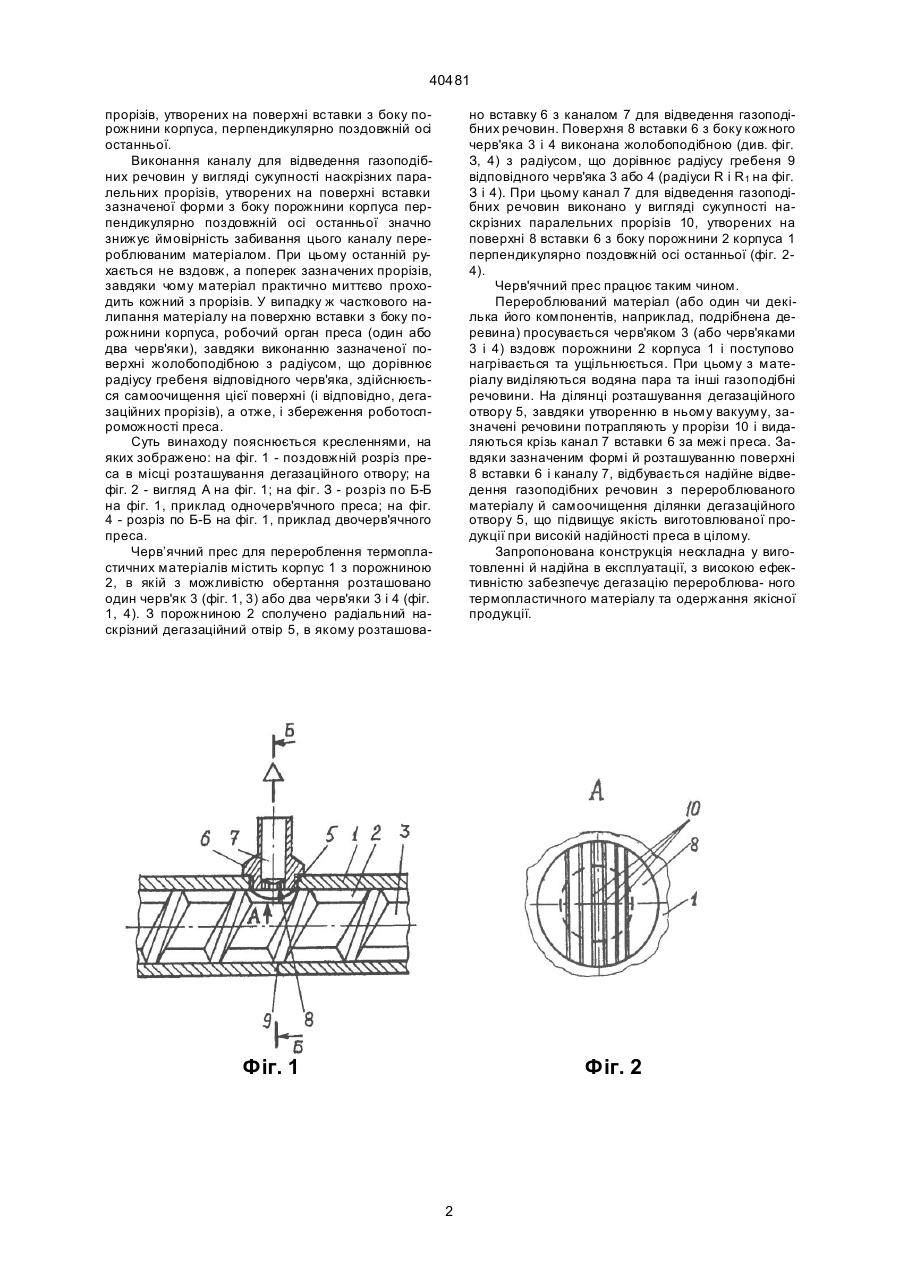

Черв'ячний прес для перероблення термопластичних матеріалів, що містить корпус з порожни 40481 прорізів, утворених на поверхні вставки з боку порожнини корпуса, перпендикулярно поздовжній осі останньої. Виконання каналу для відведення газоподібних речовин у вигляді сукупності наскрізних паралельних прорізів, утворених на поверхні вставки зазначеної форми з боку порожнини корпуса перпендикулярно поздовжній осі останньої значно знижує ймовірність забивання цього каналу перероблюваним матеріалом. При цьому останній рухається не вздовж, а поперек зазначених прорізів, завдяки чому матеріал практично миттєво проходить кожний з прорізів. У випадку ж часткового налипання матеріалу на поверхню вставки з боку порожнини корпуса, робочий орган преса (один або два черв'яки), завдяки виконанню зазначеної поверхні жолобоподібною з радіусом, що дорівнює радіусу гребеня відповідного черв'яка, здійснюється самоочищення цієї поверхні (і відповідно, дегазаційних прорізів), а отже, і збереження роботоспроможності преса. Суть винаходу пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз преса в місці розташування дегазаційного отвору; на фіг. 2 - вигляд А на фіг. 1; на фіг. З - розріз по Б-Б на фіг. 1, приклад одночерв'ячного преса; на фіг. 4 - розріз по Б-Б на фіг. 1, приклад двочерв'ячного преса. Черв’ячний прес для перероблення термопластичних матеріалів містить корпус 1 з порожниною 2, в якій з можливістю обертання розташовано один черв'як 3 (фіг. 1, 3) або два черв'яки 3 і 4 (фіг. 1, 4). З порожниною 2 сполучено радіальний наскрізний дегазаційний отвір 5, в якому розташова но вставку 6 з каналом 7 для відведення газоподібних речовин. Поверхня 8 вставки 6 з боку кожного черв'яка 3 і 4 виконана жолобоподібною (див. фіг. З, 4) з радіусом, що дорівнює радіусу гребеня 9 відповідного черв'яка 3 або 4 (радіуси R і R1 на фіг. З і 4). При цьому канал 7 для відведення газоподібних речовин виконано у вигляді сукупності наскрізних паралельних прорізів 10, утворених на поверхні 8 вставки 6 з боку порожнини 2 корпуса 1 перпендикулярно поздовжній осі останньої (фіг. 24). Черв'ячний прес працює таким чином. Перероблюваний матеріал (або один чи декілька його компонентів, наприклад, подрібнена деревина) просувається черв'яком 3 (або черв'яками 3 і 4) вздовж порожнини 2 корпуса 1 і поступово нагрівається та ущільнюється. При цьому з матеріалу виділяються водяна пара та інші газоподібні речовини. На ділянці розташування дегазаційного отвору 5, завдяки утворенню в ньому вакууму, зазначені речовини потрапляють у прорізи 10 і видаляються крізь канал 7 вставки 6 за межі преса. Завдяки зазначеним формі й розташуванню поверхні 8 вставки 6 і каналу 7, відбувається надійне відведення газоподібних речовин з перероблюваного матеріалу й самоочищення ділянки дегазаційного отвору 5, що підвищує якість виготовлюваної продукції при високій надійності преса в цілому. Запропонована конструкція нескладна у виготовленні й надійна в експлуатації, з високою ефективністю забезпечує дегазацію перероблюва- ного термопластичного матеріалу та одержання якісної продукції. Фіг. 1 Фіг. 2 2 40481 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
