Черв`як екструдера для переробки високомолекулярних сполук і матеріалів на їх основі

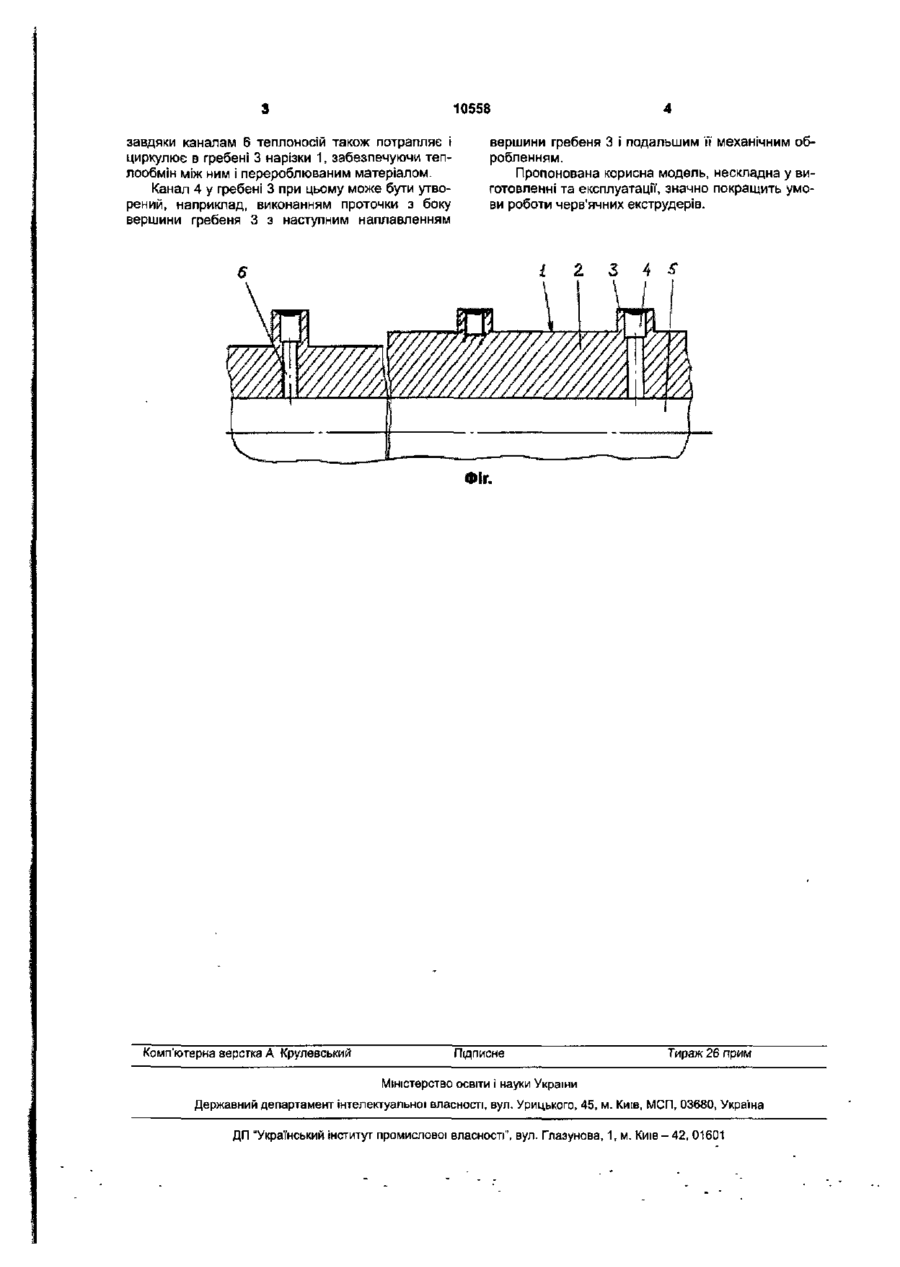

УКРАЇНА UA (11)10558 (із» U (51) 7 В29С47/60,В29С47/78 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ЧЕРВЯК ЕКСТРУДЕРА ДЛЯ ПЕРЕРОБКИ ВИСОКОМОЛЕКУЛЯРНИХ СПОЛУК І МАТЕРІАЛІВ НА ЇХ ОСНОВІ (21)и200504627 (22)17 05 2005 (24) 15 11.2005 (46) 15.11.2005, Бюл № 1 1 , 2005 р (72) МІкульонок Ігор Олегович, Радченко Наталія Леонідівна (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИ ТУТ" 57) Черв'як екструдера для переробки високомолекулярних сполук і матеріалів на їх основі, що містить обладнаний гвинтовою нарізкою порожнистий вал, який відрізняється тим, що в гребені нарізки виконано канал, сполучений з порожниною вала. Корисна модель належить до обладнання для перероблення термопластичних матеріалів, у тому числі й композитних, і може бути використана в полімерпереробних одно- або двочерв'ячних екструдерах. Для перероблення термопластичних матеріалів (полімерів, пластичних мас, гумових сумішей і композицій на їх основі) широкого поширення набули одно- та двочерв'ячні екструдери, робочими органами яких є черв'яки Так, відомий черв'як екструдера для переробки високомолекулярних сполук і матеріалів на їх основі, що містить споряджений гвинтовою нарізкою вал [Шенкель Г Шнековые прессы для пластмасс - Л • ГИХП, 1962. С.74, рис.78]. Така конструкція черв'яка не передбачає його терморегулювання, тому її може бути використано лише в коротких черв'яках для переробки обмеженого класу матеріалів Найбільш близьким до пропонованої корисної моделі є черв'як екструдера для переробки високомолекулярних сполук І матеріалів на їх основі, що містить оснащений гвинтовою нарізкою порожнистий вал [Басов Н.И., Казанков Ю.В., Любартович В А Расчет и конструирование оборудования для производства и переработки полимерных материалов. - М.: Химия, 1986. - С.184, рис. 4 26]. Цей черв'як, на відміну від аналога, що розглянуто, забезпечує можливість стабілізації або регулювання температури його робочої поверхні циркуляцією в порожнині вала рідкого теплоносія. Проте за умови значного діаметра черв'яка і виконання його з корозієтривкої сталі умови термостабілізації його робочої поверхні суттєво погіршу ються, що знижує ефективність екструдера в цілому. В основу корисної моделі покладено задачу вдосконалити черв'як екструдера для переробки високомолекулярних сполук І матеріалів на їх основі, в якому нове конструктивне виконання гребенів його нарізки забезпечує надійну термостабілізацію робочої поверхні черв'яка. Поставлена задача вирішується тим, що в черв'яку екструдера для переробки високомолекулярних сполук і матеріалів на їх основі, що містить оснащений гвинтовою нарізкою порожнистий вал, згідно з пропонованою корисною моделлю новим є те, що в гребені нарізки виконано канал, сполучений з порожниною вала. Виконання в гребенях нарізки канапу, сполученого з порожниною вала, забезпечує підведення теплоносія безпосередньо до міжвиткового простору черв'яка, забезпечуючи при цьому мінімальний термічний опір процесу теплообміну між теплоносієм і перероблюваним матеріалом. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз черв'яка Черв'як екструдера містить оснащений гвинтовою нарізкою 1 порожнистий вал 2, у гребені З нарізки 1 якого виконано канал 4, сполучений з порожниною 5 вала 2 за допомогою каналів 6 (див. Фіг). Черв'як працює в такий спосіб Рідкий теплоносій за допомогою коаксіально розташованої в порожнині 5 вала 2 труби з поршнем (не показані) циркулює в черв'яку. При цьому 00 ю ю 10558 завдяки каналам 6 теплоносій також потрапляє і циркулює в гребені 3 нарізки 1, забезпечуючи теплообмін між ним і перероблюваним матеріалом. Канал 4 у гребені 3 при цьому може бути утворений, наприклад, виконанням проточки з боку вершини гребеня 3 з наступним наплавленням вершини гребеня 3 і подальшим її механічним обробленням. Пропонована корисна модель, нескладна у виготовленні та експлуатації, значно покращить умови роботи черв'ячних екструдерів. ФІГ. Комп'ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
