Глибокорозпушувач ґрунту

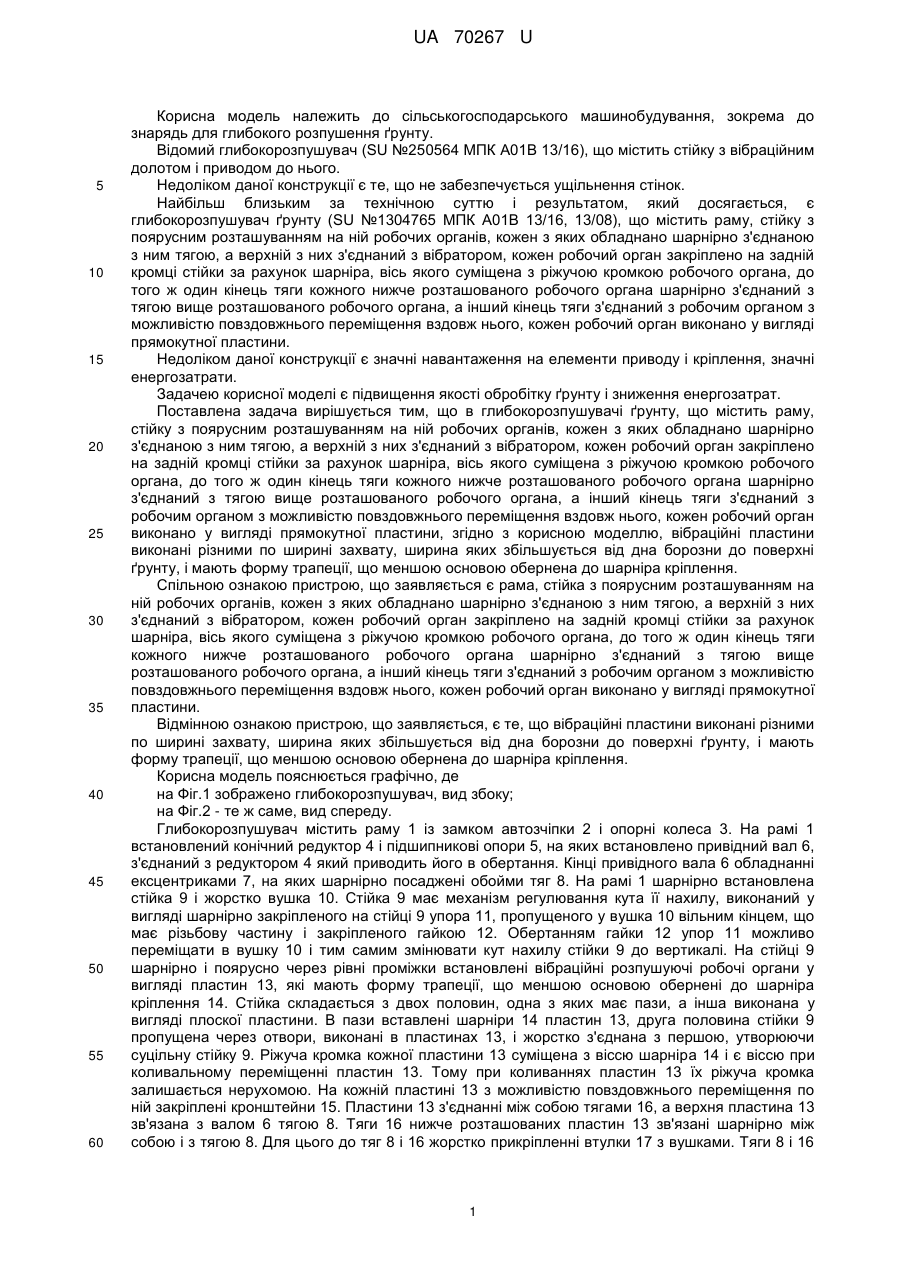

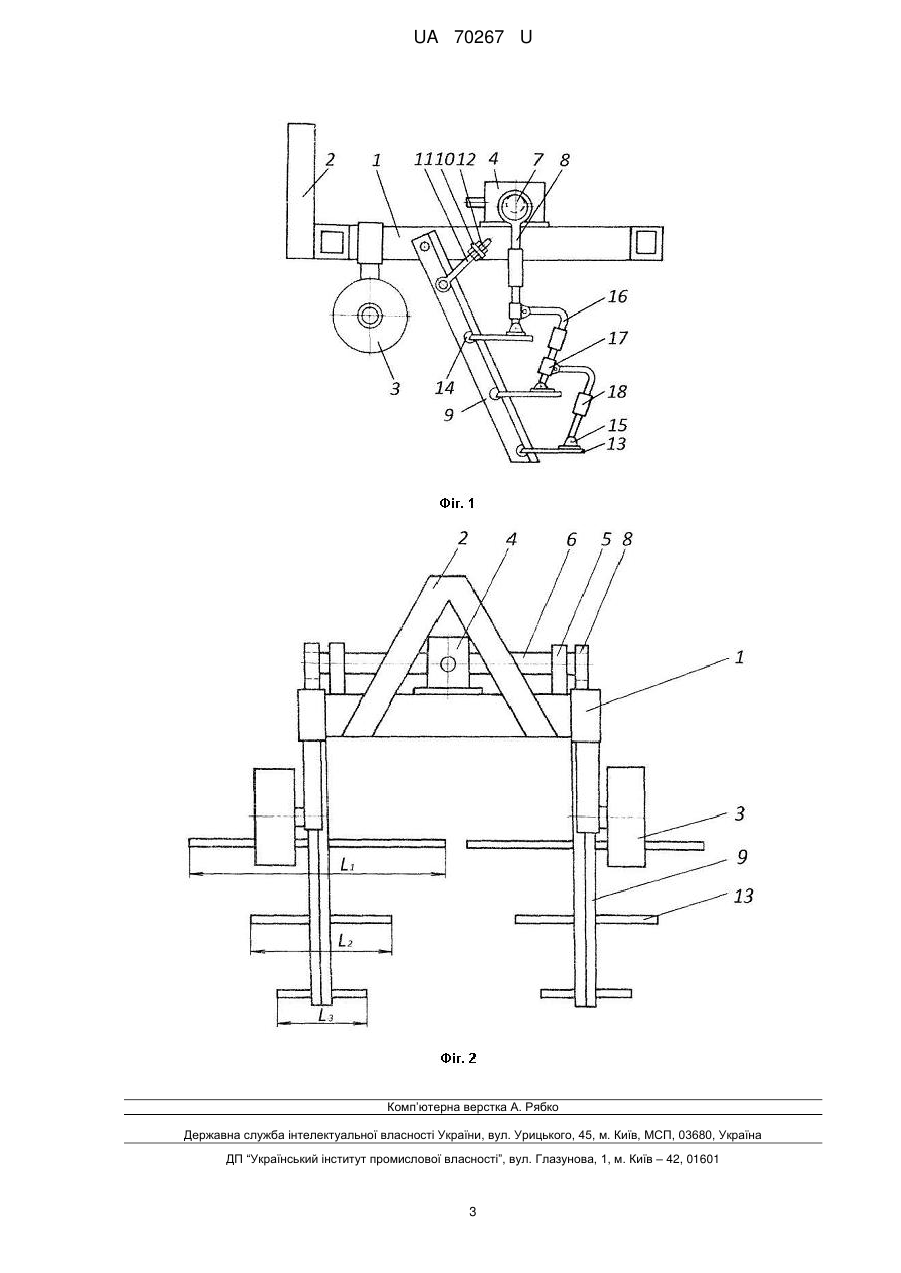

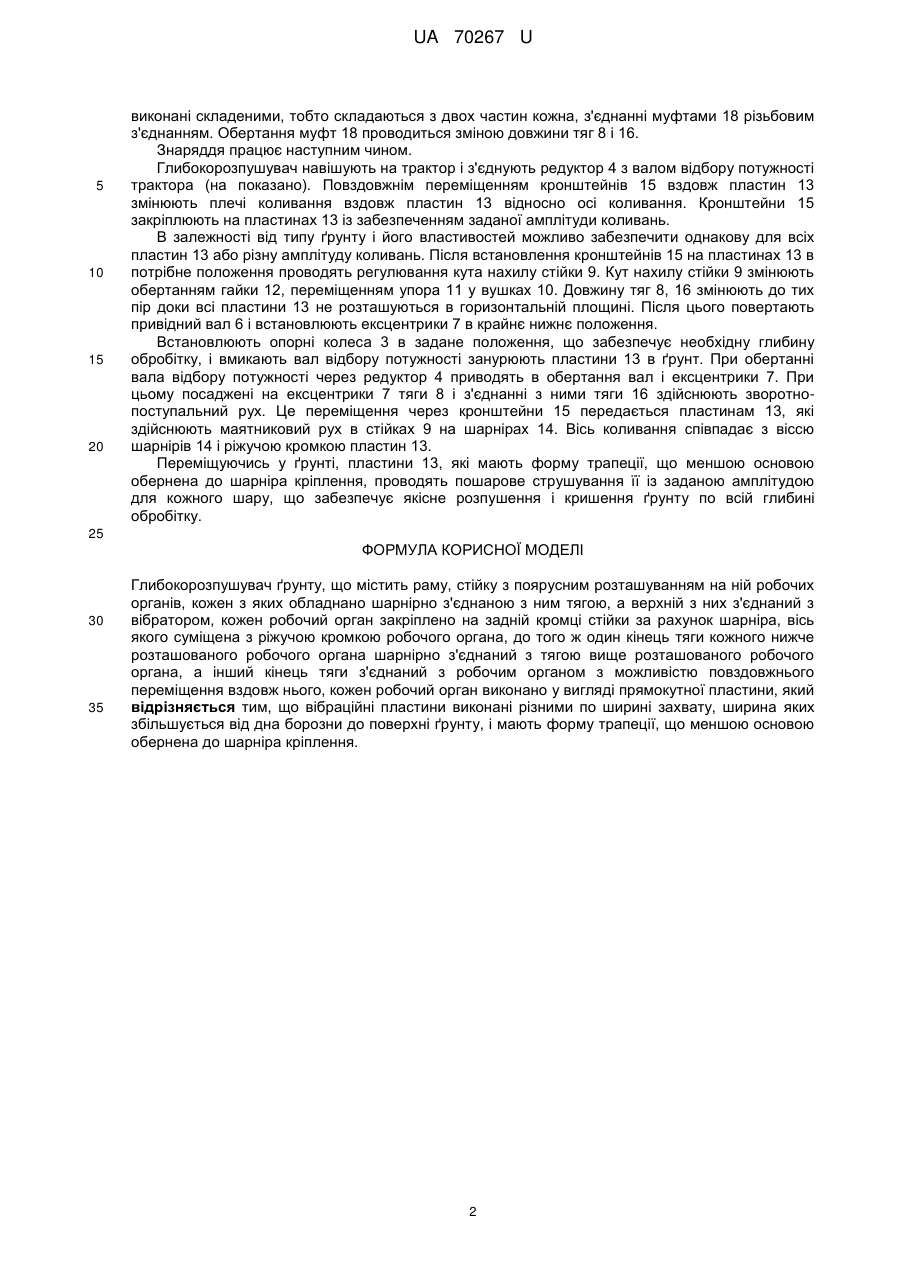

Реферат: UA 70267 U UA 70267 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для глибокого розпушення ґрунту. Відомий глибокорозпушувач (SU №250564 МПК А01В 13/16), що містить стійку з вібраційним долотом і приводом до нього. Недоліком даної конструкції є те, що не забезпечується ущільнення стінок. Найбільш близьким за технічною суттю і результатом, який досягається, є глибокорозпушувач ґрунту (SU №1304765 МПК А01В 13/16, 13/08), що містить раму, стійку з поярусним розташуванням на ній робочих органів, кожен з яких обладнано шарнірно з'єднаною з ним тягою, а верхній з них з'єднаний з вібратором, кожен робочий орган закріплено на задній кромці стійки за рахунок шарніра, вісь якого суміщена з ріжучою кромкою робочого органа, до того ж один кінець тяги кожного нижче розташованого робочого органа шарнірно з'єднаний з тягою вище розташованого робочого органа, а інший кінець тяги з'єднаний з робочим органом з можливістю повздовжнього переміщення вздовж нього, кожен робочий орган виконано у вигляді прямокутної пластини. Недоліком даної конструкції є значні навантаження на елементи приводу і кріплення, значні енергозатрати. Задачею корисної моделі є підвищення якості обробітку ґрунту і зниження енергозатрат. Поставлена задача вирішується тим, що в глибокорозпушувачі ґрунту, що містить раму, стійку з поярусним розташуванням на ній робочих органів, кожен з яких обладнано шарнірно з'єднаною з ним тягою, а верхній з них з'єднаний з вібратором, кожен робочий орган закріплено на задній кромці стійки за рахунок шарніра, вісь якого суміщена з ріжучою кромкою робочого органа, до того ж один кінець тяги кожного нижче розташованого робочого органа шарнірно з'єднаний з тягою вище розташованого робочого органа, а інший кінець тяги з'єднаний з робочим органом з можливістю повздовжнього переміщення вздовж нього, кожен робочий орган виконано у вигляді прямокутної пластини, згідно з корисною моделлю, вібраційні пластини виконані різними по ширині захвату, ширина яких збільшується від дна борозни до поверхні ґрунту, і мають форму трапеції, що меншою основою обернена до шарніра кріплення. Спільною ознакою пристрою, що заявляється є рама, стійка з поярусним розташуванням на ній робочих органів, кожен з яких обладнано шарнірно з'єднаною з ним тягою, а верхній з них з'єднаний з вібратором, кожен робочий орган закріплено на задній кромці стійки за рахунок шарніра, вісь якого суміщена з ріжучою кромкою робочого органа, до того ж один кінець тяги кожного нижче розташованого робочого органа шарнірно з'єднаний з тягою вище розташованого робочого органа, а інший кінець тяги з'єднаний з робочим органом з можливістю повздовжнього переміщення вздовж нього, кожен робочий орган виконано у вигляді прямокутної пластини. Відмінною ознакою пристрою, що заявляється, є те, що вібраційні пластини виконані різними по ширині захвату, ширина яких збільшується від дна борозни до поверхні ґрунту, і мають форму трапеції, що меншою основою обернена до шарніра кріплення. Корисна модель пояснюється графічно, де на Фіг.1 зображено глибокорозпушувач, вид збоку; на Фіг.2 - те ж саме, вид спереду. Глибокорозпушувач містить раму 1 із замком автозчіпки 2 і опорні колеса 3. На рамі 1 встановлений конічний редуктор 4 і підшипникові опори 5, на яких встановлено привідний вал 6, з'єднаний з редуктором 4 який приводить його в обертання. Кінці привідного вала 6 обладнанні ексцентриками 7, на яких шарнірно посаджені обойми тяг 8. На рамі 1 шарнірно встановлена стійка 9 і жорстко вушка 10. Стійка 9 має механізм регулювання кута її нахилу, виконаний у вигляді шарнірно закріпленого на стійці 9 упора 11, пропущеного у вушка 10 вільним кінцем, що має різьбову частину і закріпленого гайкою 12. Обертанням гайки 12 упор 11 можливо переміщати в вушку 10 і тим самим змінювати кут нахилу стійки 9 до вертикалі. На стійці 9 шарнірно і поярусно через рівні проміжки встановлені вібраційні розпушуючі робочі органи у вигляді пластин 13, які мають форму трапеції, що меншою основою обернені до шарніра кріплення 14. Стійка складається з двох половин, одна з яких має пази, а інша виконана у вигляді плоскої пластини. В пази вставлені шарніри 14 пластин 13, друга половина стійки 9 пропущена через отвори, виконані в пластинах 13, і жорстко з'єднана з першою, утворюючи суцільну стійку 9. Ріжуча кромка кожної пластини 13 суміщена з віссю шарніра 14 і є віссю при коливальному переміщенні пластин 13. Тому при коливаннях пластин 13 їх ріжуча кромка залишається нерухомою. На кожній пластині 13 з можливістю повздовжнього переміщення по ній закріплені кронштейни 15. Пластини 13 з'єднанні між собою тягами 16, а верхня пластина 13 зв'язана з валом 6 тягою 8. Тяги 16 нижче розташованих пластин 13 зв'язані шарнірно між собою і з тягою 8. Для цього до тяг 8 і 16 жорстко прикріпленні втулки 17 з вушками. Тяги 8 і 16 1 UA 70267 U 5 10 15 20 виконані складеними, тобто складаються з двох частин кожна, з'єднанні муфтами 18 різьбовим з'єднанням. Обертання муфт 18 проводиться зміною довжини тяг 8 і 16. Знаряддя працює наступним чином. Глибокорозпушувач навішують на трактор і з'єднують редуктор 4 з валом відбору потужності трактора (на показано). Повздовжнім переміщенням кронштейнів 15 вздовж пластин 13 змінюють плечі коливання вздовж пластин 13 відносно осі коливання. Кронштейни 15 закріплюють на пластинах 13 із забезпеченням заданої амплітуди коливань. В залежності від типу ґрунту і його властивостей можливо забезпечити однакову для всіх пластин 13 або різну амплітуду коливань. Після встановлення кронштейнів 15 на пластинах 13 в потрібне положення проводять регулювання кута нахилу стійки 9. Кут нахилу стійки 9 змінюють обертанням гайки 12, переміщенням упора 11 у вушках 10. Довжину тяг 8, 16 змінюють до тих пір доки всі пластини 13 не розташуються в горизонтальній площині. Після цього повертають привідний вал 6 і встановлюють ексцентрики 7 в крайнє нижнє положення. Встановлюють опорні колеса 3 в задане положення, що забезпечує необхідну глибину обробітку, і вмикають вал відбору потужності занурюють пластини 13 в ґрунт. При обертанні вала відбору потужності через редуктор 4 приводять в обертання вал і ексцентрики 7. При цьому посаджені на ексцентрики 7 тяги 8 і з'єднанні з ними тяги 16 здійснюють зворотнопоступальний рух. Це переміщення через кронштейни 15 передається пластинам 13, які здійснюють маятниковий рух в стійках 9 на шарнірах 14. Вісь коливання співпадає з віссю шарнірів 14 і ріжучою кромкою пластин 13. Переміщуючись у ґрунті, пластини 13, які мають форму трапеції, що меншою основою обернена до шарніра кріплення, проводять пошарове струшування її із заданою амплітудою для кожного шару, що забезпечує якісне розпушення і кришення ґрунту по всій глибині обробітку. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Глибокорозпушувач ґрунту, що містить раму, стійку з поярусним розташуванням на ній робочих органів, кожен з яких обладнано шарнірно з'єднаною з ним тягою, а верхній з них з'єднаний з вібратором, кожен робочий орган закріплено на задній кромці стійки за рахунок шарніра, вісь якого суміщена з ріжучою кромкою робочого органа, до того ж один кінець тяги кожного нижче розташованого робочого органа шарнірно з'єднаний з тягою вище розташованого робочого органа, а інший кінець тяги з'єднаний з робочим органом з можливістю повздовжнього переміщення вздовж нього, кожен робочий орган виконано у вигляді прямокутної пластини, який відрізняється тим, що вібраційні пластини виконані різними по ширині захвату, ширина яких збільшується від дна борозни до поверхні ґрунту, і мають форму трапеції, що меншою основою обернена до шарніра кріплення. 2 UA 70267 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
