Сумісний командний пункт протиповітряної оборони і армійської авіації

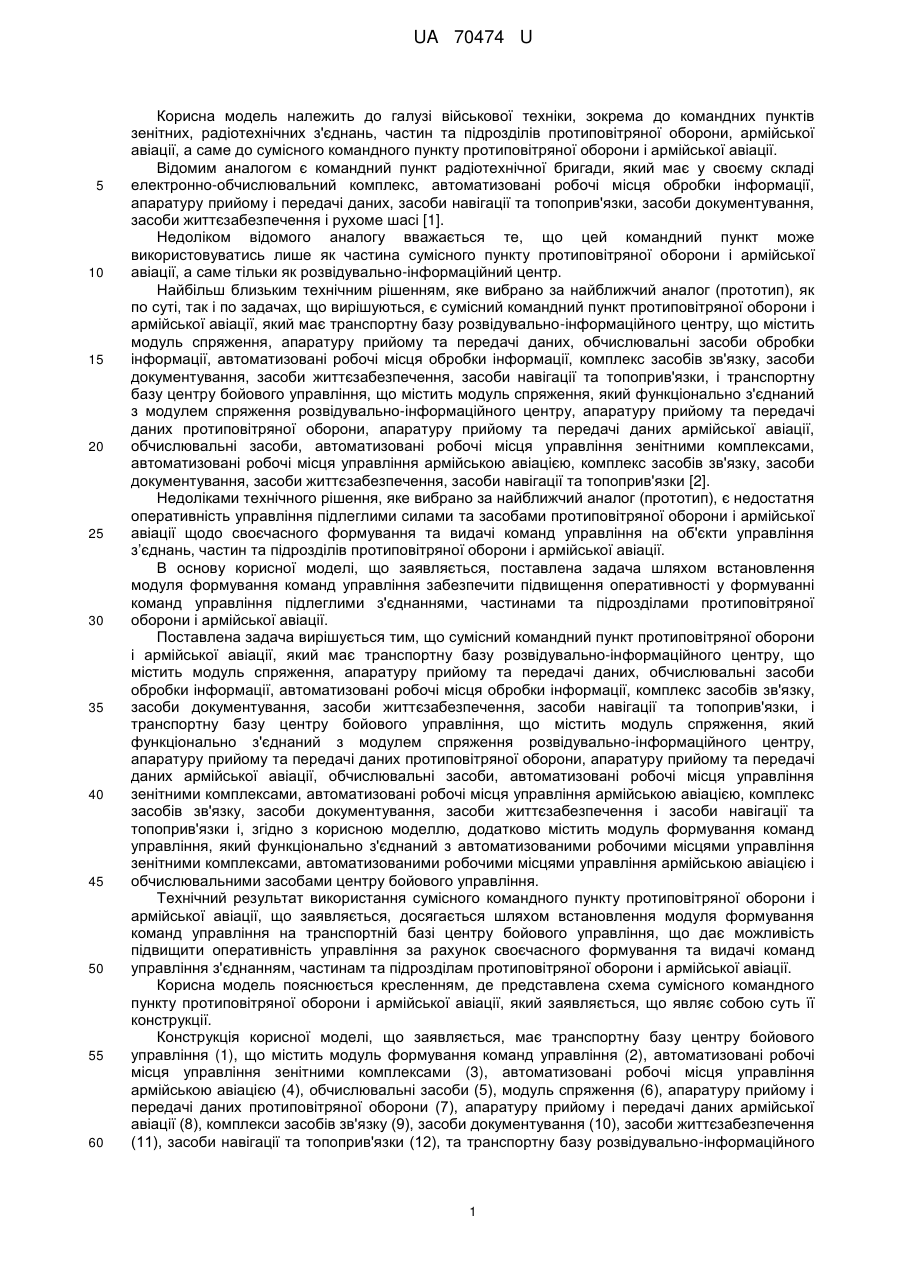

Реферат: Сумісний командний пункт протиповітряної оборони і армійської авіації належить до галузі військової техніки, зокрема до командних пунктів зенітних, радіотехнічних з'єднань, частин та підрозділів протиповітряної оборони, армійської авіації, а саме до сумісного командного пункту протиповітряної оборони і армійської авіації. Завдяки встановленню модуля формування команд управління дозволяє забезпечити підвищення оперативності у формуванні команд управління підлеглими з'єднаннями, частинами та підрозділами протиповітряної оборони і армійської авіації. UA 70474 U (12) UA 70474 U UA 70474 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі військової техніки, зокрема до командних пунктів зенітних, радіотехнічних з'єднань, частин та підрозділів протиповітряної оборони, армійської авіації, а саме до сумісного командного пункту протиповітряної оборони і армійської авіації. Відомим аналогом є командний пункт радіотехнічної бригади, який має у своєму складі електронно-обчислювальний комплекс, автоматизовані робочі місця обробки інформації, апаратуру прийому і передачі даних, засоби навігації та топоприв'язки, засоби документування, засоби життєзабезпечення і рухоме шасі [1]. Недоліком відомого аналогу вважається те, що цей командний пункт може використовуватись лише як частина сумісного пункту протиповітряної оборони і армійської авіації, а саме тільки як розвідувально-інформаційний центр. Найбільш близьким технічним рішенням, яке вибрано за найближчий аналог (прототип), як по суті, так і по задачах, що вирішуються, є сумісний командний пункт протиповітряної оборони і армійської авіації, який має транспортну базу розвідувально-інформаційного центру, що містить модуль спряження, апаратуру прийому та передачі даних, обчислювальні засоби обробки інформації, автоматизовані робочі місця обробки інформації, комплекс засобів зв'язку, засоби документування, засоби життєзабезпечення, засоби навігації та топоприв'язки, і транспортну базу центру бойового управління, що містить модуль спряження, який функціонально з'єднаний з модулем спряження розвідувально-інформаційного центру, апаратуру прийому та передачі даних протиповітряної оборони, апаратуру прийому та передачі даних армійської авіації, обчислювальні засоби, автоматизовані робочі місця управління зенітними комплексами, автоматизовані робочі місця управління армійською авіацією, комплекс засобів зв'язку, засоби документування, засоби життєзабезпечення, засоби навігації та топоприв'язки [2]. Недоліками технічного рішення, яке вибрано за найближчий аналог (прототип), є недостатня оперативність управління підлеглими силами та засобами протиповітряної оборони і армійської авіації щодо своєчасного формування та видачі команд управління на об'єкти управління з’єднань, частин та підрозділів протиповітряної оборони і армійської авіації. В основу корисної моделі, що заявляється, поставлена задача шляхом встановлення модуля формування команд управління забезпечити підвищення оперативності у формуванні команд управління підлеглими з'єднаннями, частинами та підрозділами протиповітряної оборони і армійської авіації. Поставлена задача вирішується тим, що сумісний командний пункт протиповітряної оборони і армійської авіації, який має транспортну базу розвідувально-інформаційного центру, що містить модуль спряження, апаратуру прийому та передачі даних, обчислювальні засоби обробки інформації, автоматизовані робочі місця обробки інформації, комплекс засобів зв'язку, засоби документування, засоби життєзабезпечення, засоби навігації та топоприв'язки, і транспортну базу центру бойового управління, що містить модуль спряження, який функціонально з'єднаний з модулем спряження розвідувально-інформаційного центру, апаратуру прийому та передачі даних протиповітряної оборони, апаратуру прийому та передачі даних армійської авіації, обчислювальні засоби, автоматизовані робочі місця управління зенітними комплексами, автоматизовані робочі місця управління армійською авіацією, комплекс засобів зв'язку, засоби документування, засоби життєзабезпечення і засоби навігації та топоприв'язки і, згідно з корисною моделлю, додатково містить модуль формування команд управління, який функціонально з'єднаний з автоматизованими робочими місцями управління зенітними комплексами, автоматизованими робочими місцями управління армійською авіацією і обчислювальними засобами центру бойового управління. Технічний результат використання сумісного командного пункту протиповітряної оборони і армійської авіації, що заявляється, досягається шляхом встановлення модуля формування команд управління на транспортній базі центру бойового управління, що дає можливість підвищити оперативність управління за рахунок своєчасного формування та видачі команд управління з'єднанням, частинам та підрозділам протиповітряної оборони і армійської авіації. Корисна модель пояснюється кресленням, де представлена схема сумісного командного пункту протиповітряної оборони і армійської авіації, який заявляється, що являє собою суть її конструкції. Конструкція корисної моделі, що заявляється, має транспортну базу центру бойового управління (1), що містить модуль формування команд управління (2), автоматизовані робочі місця управління зенітними комплексами (3), автоматизовані робочі місця управління армійською авіацією (4), обчислювальні засоби (5), модуль спряження (6), апаратуру прийому і передачі даних протиповітряної оборони (7), апаратуру прийому і передачі даних армійської авіації (8), комплекси засобів зв'язку (9), засоби документування (10), засоби життєзабезпечення (11), засоби навігації та топоприв'язки (12), та транспортну базу розвідувально-інформаційного 1 UA 70474 U 5 10 15 20 25 30 35 40 45 центру (13), що містить модуль спряження (14), обчислювальні засоби обробки інформації (15), апаратуру прийому і передачі даних (16), автоматизовані робочі місця обробки інформації (17), комплекс засобів зв'язку (18), засоби документування (19), засоби життєзабезпечення (20) і засоби навігації та топоприв'язки (21). Принцип дії сумісного командного пункту протиповітряної оборони і армійської авіації, що заявляється, зводиться до того, що з джерел інформації через апаратуру прийому і передачі даних інформаційно-розвідувального центру (16), надходять дані на обчислювальні засоби обробки інформації (15), в яких збираються дані отриманої інформації щодо повітряного стану, обробляються і через модуль спряження розвідувально-інформаційного центру (14) та модуль спряження центру бойового управління (6) передаються через апаратуру прийому і передачі даних протиповітряної оборони (7) та апаратуру прийому і передачі даних армійської авіації (8) на автоматизовані робочі місця центру бойового управляння (3, 4). Обчислювальні засоби центру бойового управління (5) виробляють рекомендації щодо постановки завдань підлеглим з'єднанням, частинам та підрозділам протиповітряної оборони та армійської авіації на відбиття нальоту повітряного противника. Бойовий розрахунок на автоматизованих робочих місцях центру бойового управління (3, 4) за допомогою модуля формування команд управління (2) та апаратури прийому і передачі даних протиповітряної оборони (7) і апаратури прийому і передачі даних армійської авіації (8) видають команди управління на об'єкти управління протиповітряної оборони і об'єкти управління армійської авіації підлеглих з'єднань, частин та підрозділів. Таким чином, за рахунок введеного модуля формування команд управління забезпечується підвищення оперативності у формуванні команд управління підлеглими з'єднаннями, частинами та підрозділами протиповітряної оборони і армійської авіації. Джерела інформації: 1. "Простор" - командный пункт радиотехнической бригады, www.arms-expo.ru/055048051124049054049055056.html - аналог. 2. Центральный командный пункт ВВС и ПВО "Панорама-ЦМ", Каталог продукции военнопромышленного комплекса Республики Беларусь, компания "Белтехэкспорт", 3-е издание, 2009 г. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сумісний командний пункт протиповітряної оборони і армійської авіації, який має транспортну базу розвідувально-інформаційного центру, що містить модуль спряження, апаратуру прийому та передачі даних, обчислювальні засоби обробки інформації, автоматизовані робочі місця обробки інформації, комплекс засобів зв'язку, засоби документування, засоби життєзабезпечення, засоби навігації та топоприв'язки, і транспортну базу центру бойового управління, що містить модуль спряження, який функціонально з'єднаний з модулем спряження розвідувально-інформаційного центру, апаратуру прийому та передачі даних протиповітряної оборони, апаратуру прийому та передачі даних армійської авіації, обчислювальні засоби, автоматизовані робочі місця управління зенітними комплексами, автоматизовані робочі місця управління армійською авіацією, комплекс засобів зв'язку, засоби документування, засоби життєзабезпечення і засоби навігації та топоприв'язки, який відрізняється тим, що додатково містить модуль формування команд управління, який функціонально з'єднаний з автоматизованими робочими місцями управління зенітними комплексами, автоматизованими робочими місцями управління армійською авіацією і обчислювальними засобами центру бойового управління. 2 UA 70474 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
