Спосіб очищення внутрішньої поверхні резервуара

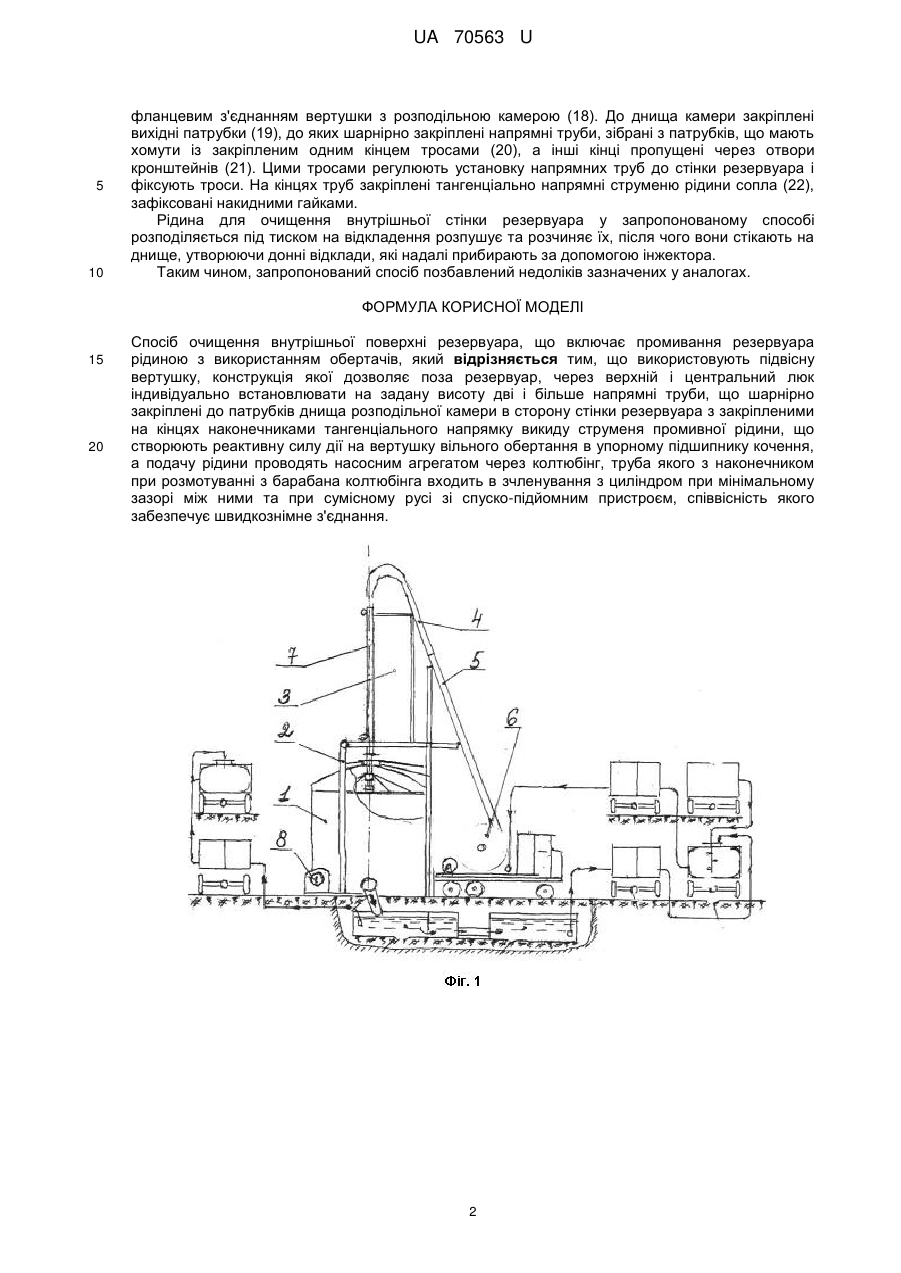

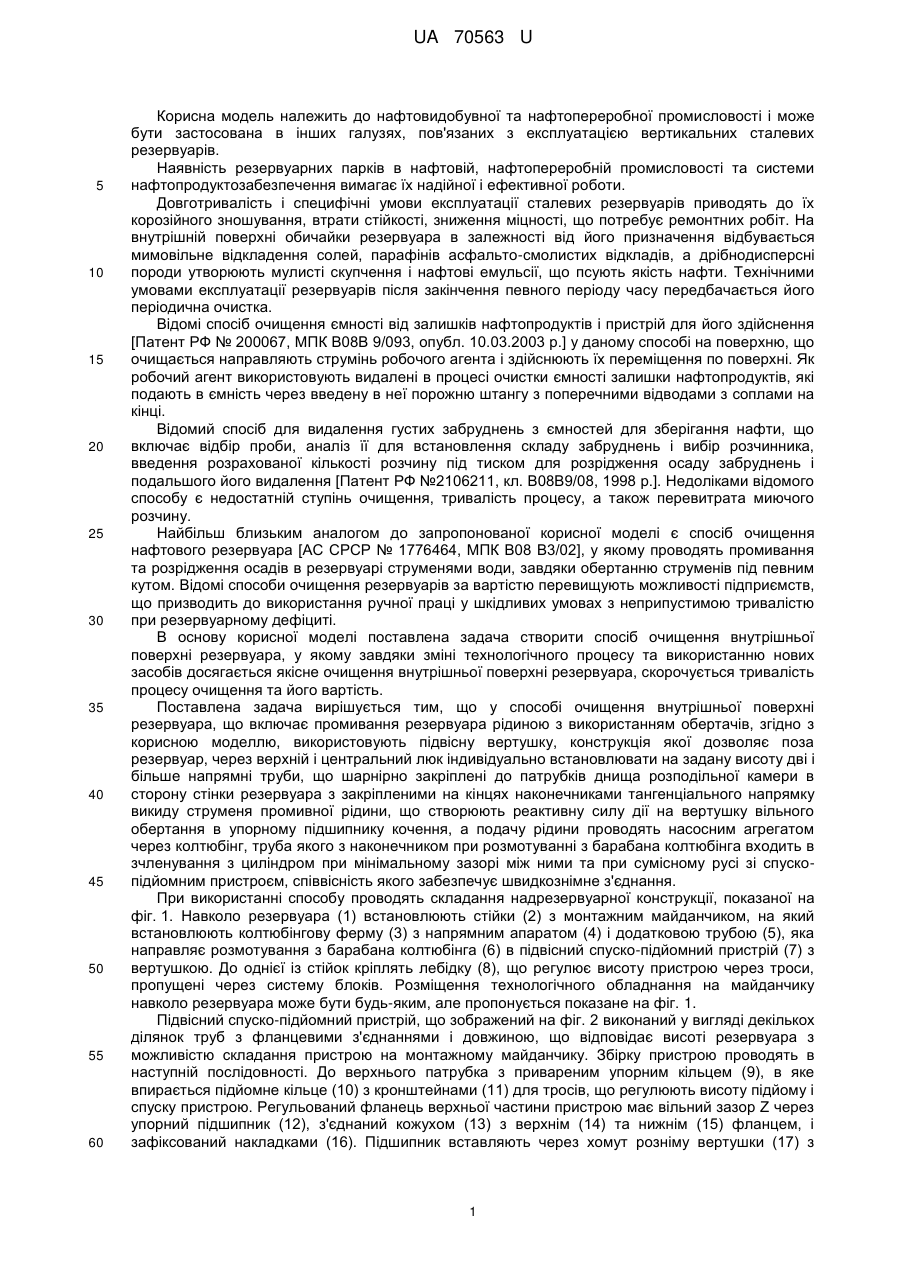

Реферат: Спосіб очищення внутрішньої поверхні резервуара включає промивання резервуара рідиною з використанням обертачів - підвісної вертушки. UA 70563 U (12) UA 70563 U UA 70563 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтовидобувної та нафтопереробної промисловості і може бути застосована в інших галузях, пов'язаних з експлуатацією вертикальних сталевих резервуарів. Наявність резервуарних парків в нафтовій, нафтопереробній промисловості та системи нафтопродуктозабезпечення вимагає їх надійної і ефективної роботи. Довготривалість і специфічні умови експлуатації сталевих резервуарів приводять до їх корозійного зношування, втрати стійкості, зниження міцності, що потребує ремонтних робіт. На внутрішній поверхні обичайки резервуара в залежності від його призначення відбувається мимовільне відкладення солей, парафінів асфальто-смолистих відкладів, а дрібнодисперсні породи утворюють мулисті скупчення і нафтові емульсії, що псують якість нафти. Технічними умовами експлуатації резервуарів після закінчення певного періоду часу передбачається його періодична очистка. Відомі спосіб очищення ємності від залишків нафтопродуктів і пристрій для його здійснення [Патент РФ № 200067, МПК В08В 9/093, опубл. 10.03.2003 р.] у даному способі на поверхню, що очищається направляють струмінь робочого агента і здійснюють їх переміщення по поверхні. Як робочий агент використовують видалені в процесі очистки ємності залишки нафтопродуктів, які подають в ємність через введену в неї порожню штангу з поперечними відводами з соплами на кінці. Відомий спосіб для видалення густих забруднень з ємностей для зберігання нафти, що включає відбір проби, аналіз її для встановлення складу забруднень і вибір розчинника, введення розрахованої кількості розчину під тиском для розрідження осаду забруднень і подальшого його видалення [Патент РФ №2106211, кл. В08В9/08, 1998 р.]. Недоліками відомого способу є недостатній ступінь очищення, тривалість процесу, а також перевитрата миючого розчину. Найбільш близьким аналогом до запропонованої корисної моделі є спосіб очищення нафтового резервуара [АС СРСР № 1776464, МПК В08 В3/02], у якому проводять промивання та розрідження осадів в резервуарі струменями води, завдяки обертанню струменів під певним кутом. Відомі способи очищення резервуарів за вартістю перевищують можливості підприємств, що призводить до використання ручної праці у шкідливих умовах з неприпустимою тривалістю при резервуарному дефіциті. В основу корисної моделі поставлена задача створити спосіб очищення внутрішньої поверхні резервуара, у якому завдяки зміні технологічного процесу та використанню нових засобів досягається якісне очищення внутрішньої поверхні резервуара, скорочується тривалість процесу очищення та його вартість. Поставлена задача вирішується тим, що у способі очищення внутрішньої поверхні резервуара, що включає промивання резервуара рідиною з використанням обертачів, згідно з корисною моделлю, використовують підвісну вертушку, конструкція якої дозволяє поза резервуар, через верхній і центральний люк індивідуально встановлювати на задану висоту дві і більше напрямні труби, що шарнірно закріплені до патрубків днища розподільної камери в сторону стінки резервуара з закріпленими на кінцях наконечниками тангенціального напрямку викиду струменя промивної рідини, що створюють реактивну силу дії на вертушку вільного обертання в упорному підшипнику кочення, а подачу рідини проводять насосним агрегатом через колтюбінг, труба якого з наконечником при розмотуванні з барабана колтюбінга входить в зчленування з циліндром при мінімальному зазорі між ними та при сумісному русі зі спускопідйомним пристроєм, співвісність якого забезпечує швидкознімне з'єднання. При використанні способу проводять складання надрезервуарної конструкції, показаної на фіг. 1. Навколо резервуара (1) встановлюють стійки (2) з монтажним майданчиком, на який встановлюють колтюбінгову ферму (3) з напрямним апаратом (4) і додатковою трубою (5), яка направляє розмотування з барабана колтюбінга (6) в підвісний спуско-підйомний пристрій (7) з вертушкою. До однієї із стійок кріплять лебідку (8), що регулює висоту пристрою через троси, пропущені через систему блоків. Розміщення технологічного обладнання на майданчику навколо резервуара може бути будь-яким, але пропонується показане на фіг. 1. Підвісний спуско-підйомний пристрій, що зображений на фіг. 2 виконаний у вигляді декількох ділянок труб з фланцевими з'єднаннями і довжиною, що відповідає висоті резервуара з можливістю складання пристрою на монтажному майданчику. Збірку пристрою проводять в наступній послідовності. До верхнього патрубка з привареним упорним кільцем (9), в яке впирається підйомне кільце (10) з кронштейнами (11) для тросів, що регулюють висоту підйому і спуску пристрою. Регульований фланець верхньої частини пристрою має вільний зазор Z через упорний підшипник (12), з'єднаний кожухом (13) з верхнім (14) та нижнім (15) фланцем, і зафіксований накладками (16). Підшипник вставляють через хомут розніму вертушки (17) з 1 UA 70563 U 5 10 фланцевим з'єднанням вертушки з розподільною камерою (18). До днища камери закріплені вихідні патрубки (19), до яких шарнірно закріплені напрямні труби, зібрані з патрубків, що мають хомути із закріпленим одним кінцем тросами (20), а інші кінці пропущені через отвори кронштейнів (21). Цими тросами регулюють установку напрямних труб до стінки резервуара і фіксують троси. На кінцях труб закріплені тангенціально напрямні струменю рідини сопла (22), зафіксовані накидними гайками. Рідина для очищення внутрішньої стінки резервуара у запропонованому способі розподіляється під тиском на відкладення розпушує та розчиняє їх, після чого вони стікають на днище, утворюючи донні відклади, які надалі прибирають за допомогою інжектора. Таким чином, запропонований спосіб позбавлений недоліків зазначених у аналогах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб очищення внутрішньої поверхні резервуара, що включає промивання резервуара рідиною з використанням обертачів, який відрізняється тим, що використовують підвісну вертушку, конструкція якої дозволяє поза резервуар, через верхній і центральний люк індивідуально встановлювати на задану висоту дві і більше напрямні труби, що шарнірно закріплені до патрубків днища розподільної камери в сторону стінки резервуара з закріпленими на кінцях наконечниками тангенціального напрямку викиду струменя промивної рідини, що створюють реактивну силу дії на вертушку вільного обертання в упорному підшипнику кочення, а подачу рідини проводять насосним агрегатом через колтюбінг, труба якого з наконечником при розмотуванні з барабана колтюбінга входить в зчленування з циліндром при мінімальному зазорі між ними та при сумісному русі зі спуско-підйомним пристроєм, співвісність якого забезпечує швидкознімне з'єднання. 2 UA 70563 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
