Різець для гірничих машин 3р 7-80

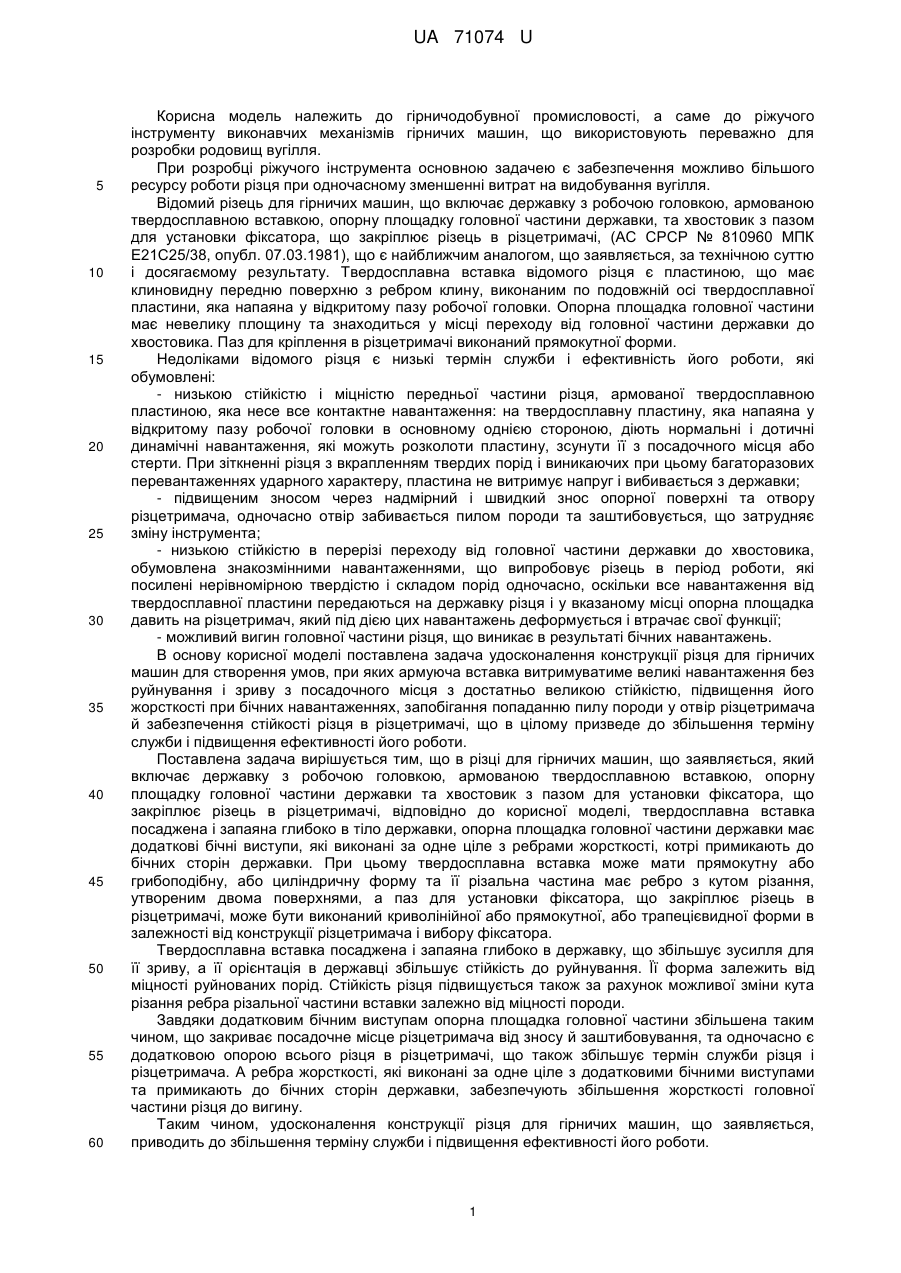

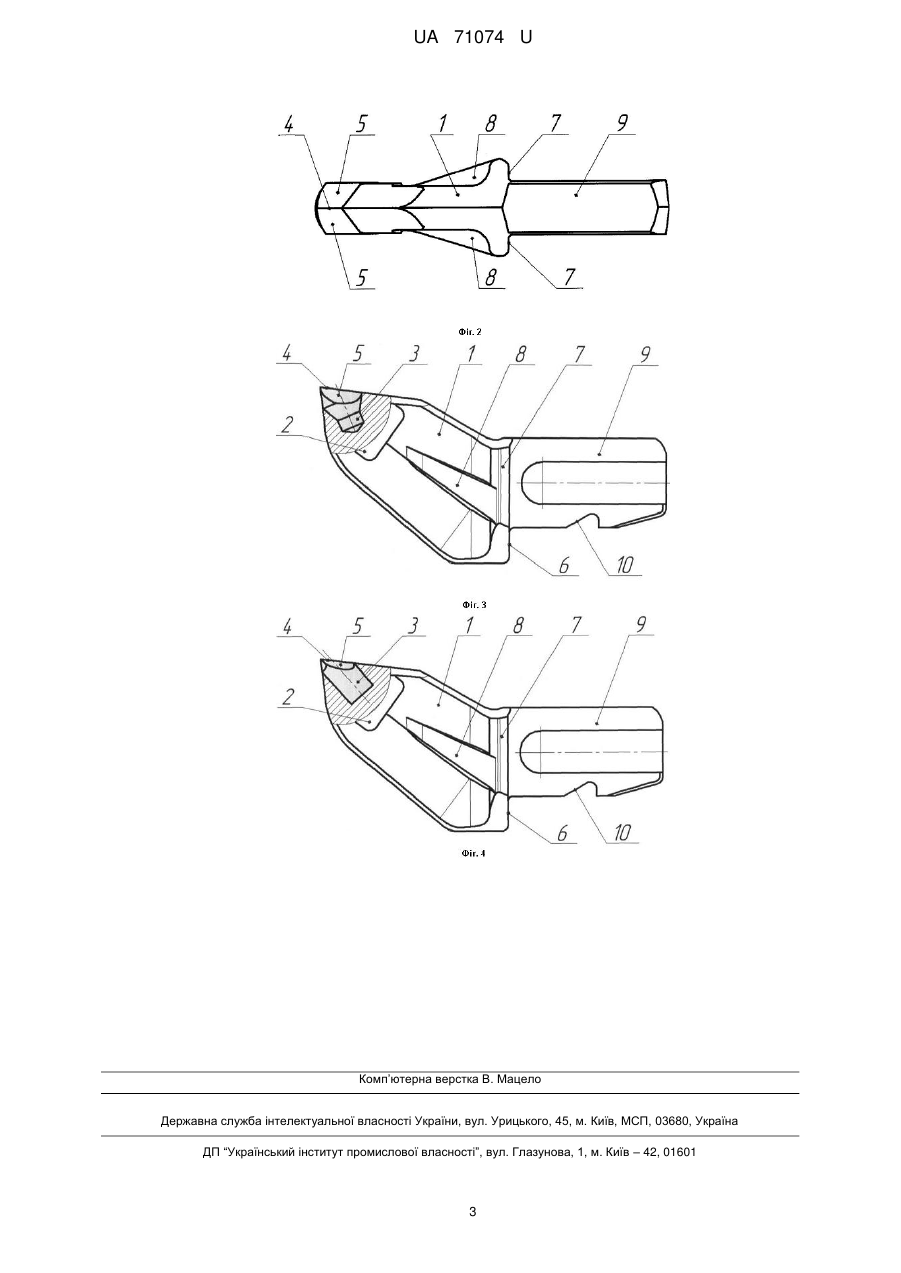

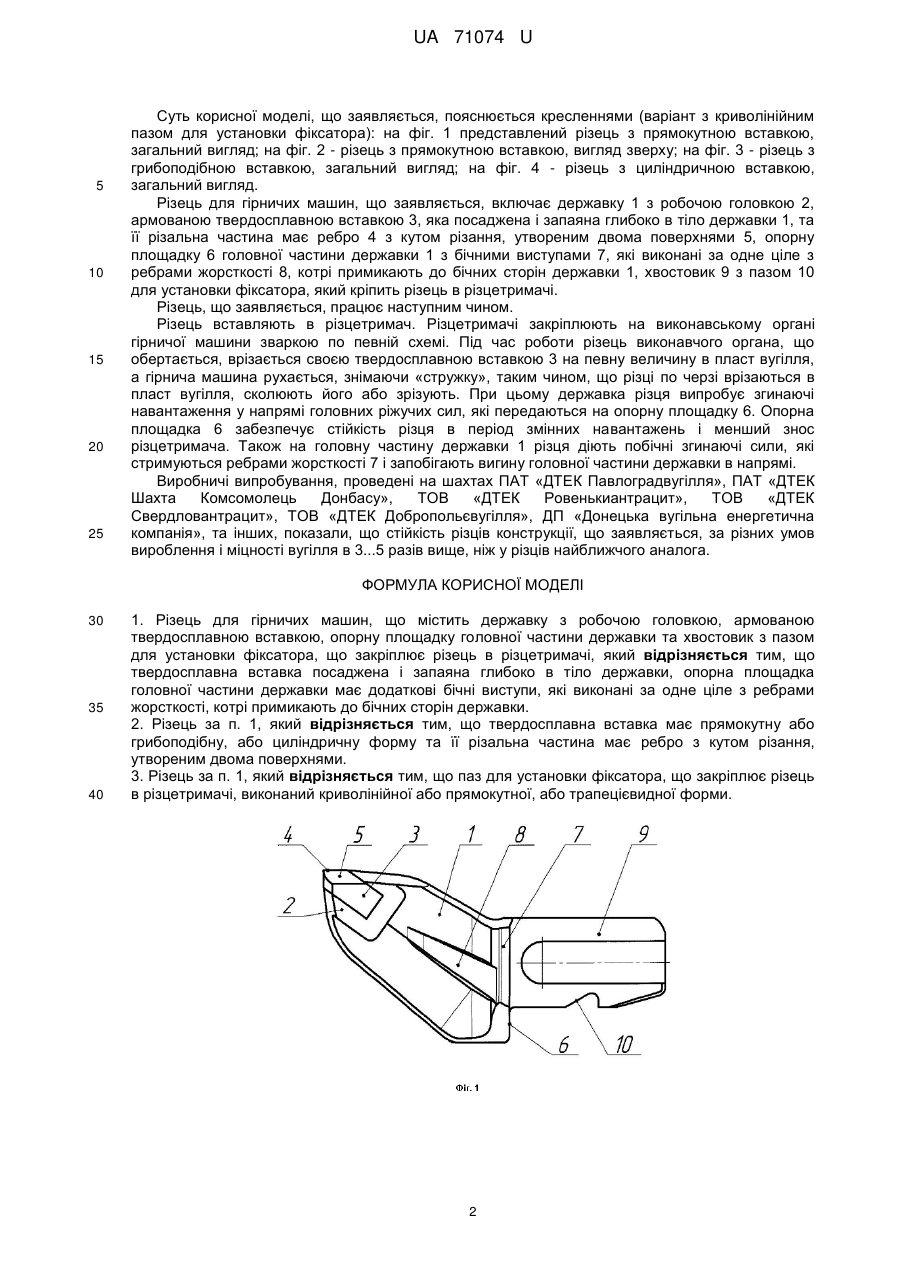

Реферат: UA 71074 U UA 71074 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничодобувної промисловості, а саме до ріжучого інструменту виконавчих механізмів гірничих машин, що використовують переважно для розробки родовищ вугілля. При розробці ріжучого інструмента основною задачею є забезпечення можливо більшого ресурсу роботи різця при одночасному зменшенні витрат на видобування вугілля. Відомий різець для гірничих машин, що включає державку з робочою головкою, армованою твердосплавною вставкою, опорну площадку головної частини державки, та хвостовик з пазом для установки фіксатора, що закріплює різець в різцетримачі, (АС СРСР № 810960 МПК Е21С25/38, опубл. 07.03.1981), що є найближчим аналогом, що заявляється, за технічною суттю і досягаємому результату. Твердосплавна вставка відомого різця є пластиною, що має клиновидну передню поверхню з ребром клину, виконаним по подовжній осі твердосплавної пластини, яка напаяна у відкритому пазу робочої головки. Опорна площадка головної частини має невелику площину та знаходиться у місці переходу від головної частини державки до хвостовика. Паз для кріплення в різцетримачі виконаний прямокутної форми. Недоліками відомого різця є низькі термін служби і ефективність його роботи, які обумовлені: - низькою стійкістю і міцністю передньої частини різця, армованої твердосплавною пластиною, яка несе все контактне навантаження: на твердосплавну пластину, яка напаяна у відкритому пазу робочої головки в основному однією стороною, діють нормальні і дотичні динамічні навантаження, які можуть розколоти пластину, зсунути її з посадочного місця або стерти. При зіткненні різця з вкрапленням твердих порід і виникаючих при цьому багаторазових перевантаженнях ударного характеру, пластина не витримує напруг і вибивається з державки; - підвищеним зносом через надмірний і швидкий знос опорної поверхні та отвору різцетримача, одночасно отвір забивається пилом породи та заштибовується, що затрудняє зміну інструмента; - низькою стійкістю в перерізі переходу від головної частини державки до хвостовика, обумовлена знакозмінними навантаженнями, що випробовує різець в період роботи, які посилені нерівномірною твердістю і складом порід одночасно, оскільки все навантаження від твердосплавної пластини передаються на державку різця і у вказаному місці опорна площадка давить на різцетримач, який під дією цих навантажень деформується і втрачає свої функції; - можливий вигин головної частини різця, що виникає в результаті бічних навантажень. В основу корисної моделі поставлена задача удосконалення конструкції різця для гірничих машин для створення умов, при яких армуюча вставка витримуватиме великі навантаження без руйнування і зриву з посадочного місця з достатньо великою стійкістю, підвищення його жорсткості при бічних навантаженнях, запобігання попаданню пилу породи у отвір різцетримача й забезпечення стійкості різця в різцетримачі, що в цілому призведе до збільшення терміну служби і підвищення ефективності його роботи. Поставлена задача вирішується тим, що в різці для гірничих машин, що заявляється, який включає державку з робочою головкою, армованою твердосплавною вставкою, опорну площадку головної частини державки та хвостовик з пазом для установки фіксатора, що закріплює різець в різцетримачі, відповідно до корисної моделі, твердосплавна вставка посаджена і запаяна глибоко в тіло державки, опорна площадка головної частини державки має додаткові бічні виступи, які виконані за одне ціле з ребрами жорсткості, котрі примикають до бічних сторін державки. При цьому твердосплавна вставка може мати прямокутну або грибоподібну, або циліндричну форму та її різальна частина має ребро з кутом різання, утвореним двома поверхнями, а паз для установки фіксатора, що закріплює різець в різцетримачі, може бути виконаний криволінійної або прямокутної, або трапецієвидної форми в залежності від конструкції різцетримача і вибору фіксатора. Твердосплавна вставка посаджена і запаяна глибоко в державку, що збільшує зусилля для її зриву, а її орієнтація в державці збільшує стійкість до руйнування. Її форма залежить від міцності руйнованих порід. Стійкість різця підвищується також за рахунок можливої зміни кута різання ребра різальної частини вставки залежно від міцності породи. Завдяки додатковим бічним виступам опорна площадка головної частини збільшена таким чином, що закриває посадочне місце різцетримача від зносу й заштибовування, та одночасно є додатковою опорою всього різця в різцетримачі, що також збільшує термін служби різця і різцетримача. А ребра жорсткості, які виконані за одне ціле з додатковими бічними виступами та примикають до бічних сторін державки, забезпечують збільшення жорсткості головної частини різця до вигину. Таким чином, удосконалення конструкції різця для гірничих машин, що заявляється, приводить до збільшення терміну служби і підвищення ефективності його роботи. 1 UA 71074 U 5 10 15 20 25 Суть корисної моделі, що заявляється, пояснюється кресленнями (варіант з криволінійним пазом для установки фіксатора): на фіг. 1 представлений різець з прямокутною вставкою, загальний вигляд; на фіг. 2 - різець з прямокутною вставкою, вигляд зверху; на фіг. 3 - різець з грибоподібною вставкою, загальний вигляд; на фіг. 4 - різець з циліндричною вставкою, загальний вигляд. Різець для гірничих машин, що заявляється, включає державку 1 з робочою головкою 2, армованою твердосплавною вставкою 3, яка посаджена і запаяна глибоко в тіло державки 1, та її різальна частина має ребро 4 з кутом різання, утвореним двома поверхнями 5, опорну площадку 6 головної частини державки 1 з бічними виступами 7, які виконані за одне ціле з ребрами жорсткості 8, котрі примикають до бічних сторін державки 1, хвостовик 9 з пазом 10 для установки фіксатора, який кріпить різець в різцетримачі. Різець, що заявляється, працює наступним чином. Різець вставляють в різцетримач. Різцетримачі закріплюють на виконавському органі гірничої машини зваркою по певній схемі. Під час роботи різець виконавчого органа, що обертається, врізається своєю твердосплавною вставкою 3 на певну величину в пласт вугілля, а гірнича машина рухається, знімаючи «стружку», таким чином, що різці по черзі врізаються в пласт вугілля, сколюють його або зрізують. При цьому державка різця випробує згинаючі навантаження у напрямі головних ріжучих сил, які передаються на опорну площадку 6. Опорна площадка 6 забезпечує стійкість різця в період змінних навантажень і менший знос різцетримача. Також на головну частину державки 1 різця діють побічні згинаючі сили, які стримуються ребрами жорсткості 7 і запобігають вигину головної частини державки в напрямі. Виробничі випробування, проведені на шахтах ПАТ «ДТЕК Павлоградвугілля», ПАТ «ДТЕК Шахта Комсомолець Донбасу», ТОВ «ДТЕК Ровенькиантрацит», ТОВ «ДТЕК Свердловантрацит», ТОВ «ДТЕК Добропольєвугілля», ДП «Донецька вугільна енергетична компанія», та інших, показали, що стійкість різців конструкції, що заявляється, за різних умов вироблення і міцності вугілля в 3...5 разів вище, ніж у різців найближчого аналога. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Різець для гірничих машин, що містить державку з робочою головкою, армованою твердосплавною вставкою, опорну площадку головної частини державки та хвостовик з пазом для установки фіксатора, що закріплює різець в різцетримачі, який відрізняється тим, що твердосплавна вставка посаджена і запаяна глибоко в тіло державки, опорна площадка головної частини державки має додаткові бічні виступи, які виконані за одне ціле з ребрами жорсткості, котрі примикають до бічних сторін державки. 2. Різець за п. 1, який відрізняється тим, що твердосплавна вставка має прямокутну або грибоподібну, або циліндричну форму та її різальна частина має ребро з кутом різання, утвореним двома поверхнями. 3. Різець за п. 1, який відрізняється тим, що паз для установки фіксатора, що закріплює різець в різцетримачі, виконаний криволінійної або прямокутної, або трапецієвидної форми. 2 UA 71074 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
