Різець для гірничих машин 3р 5-80

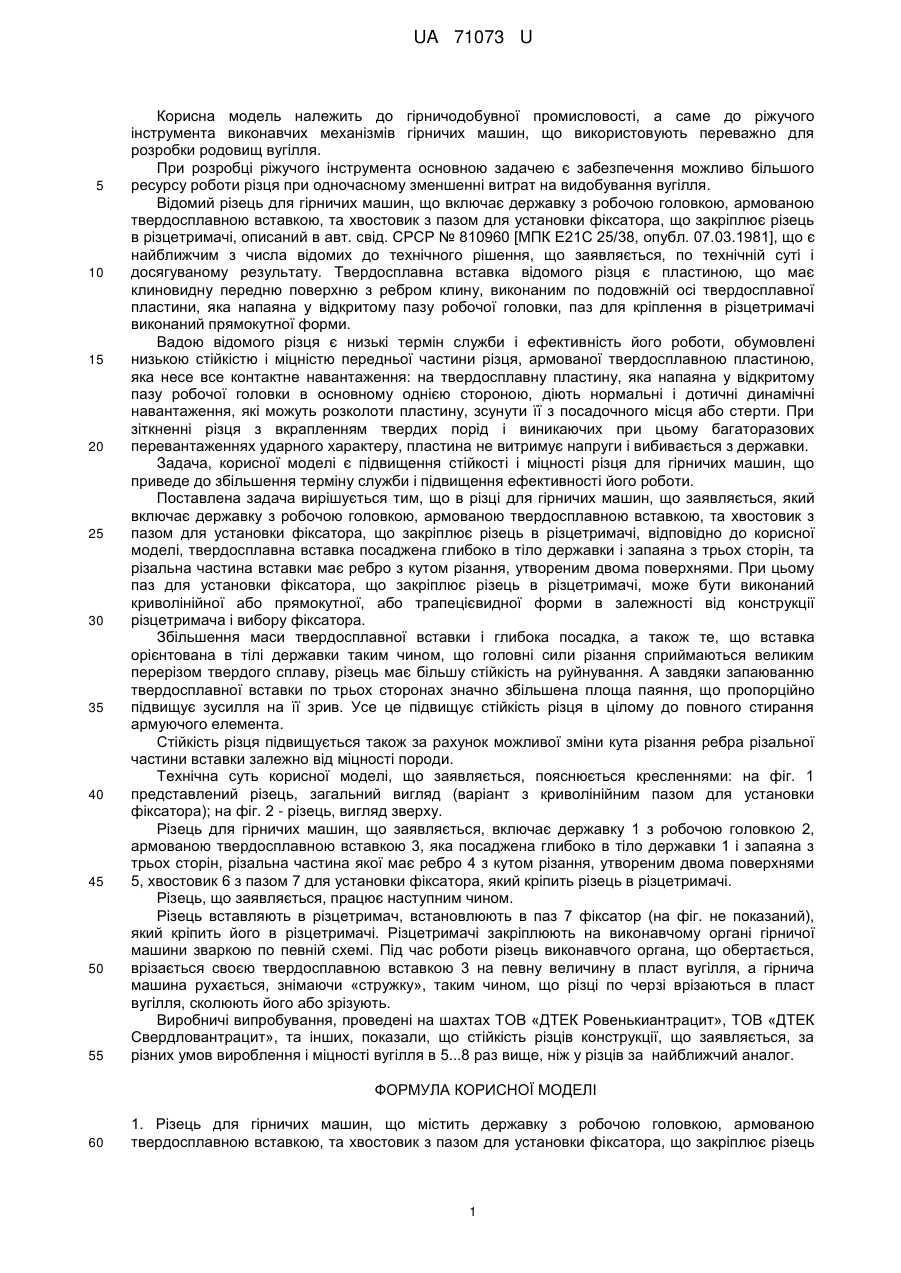

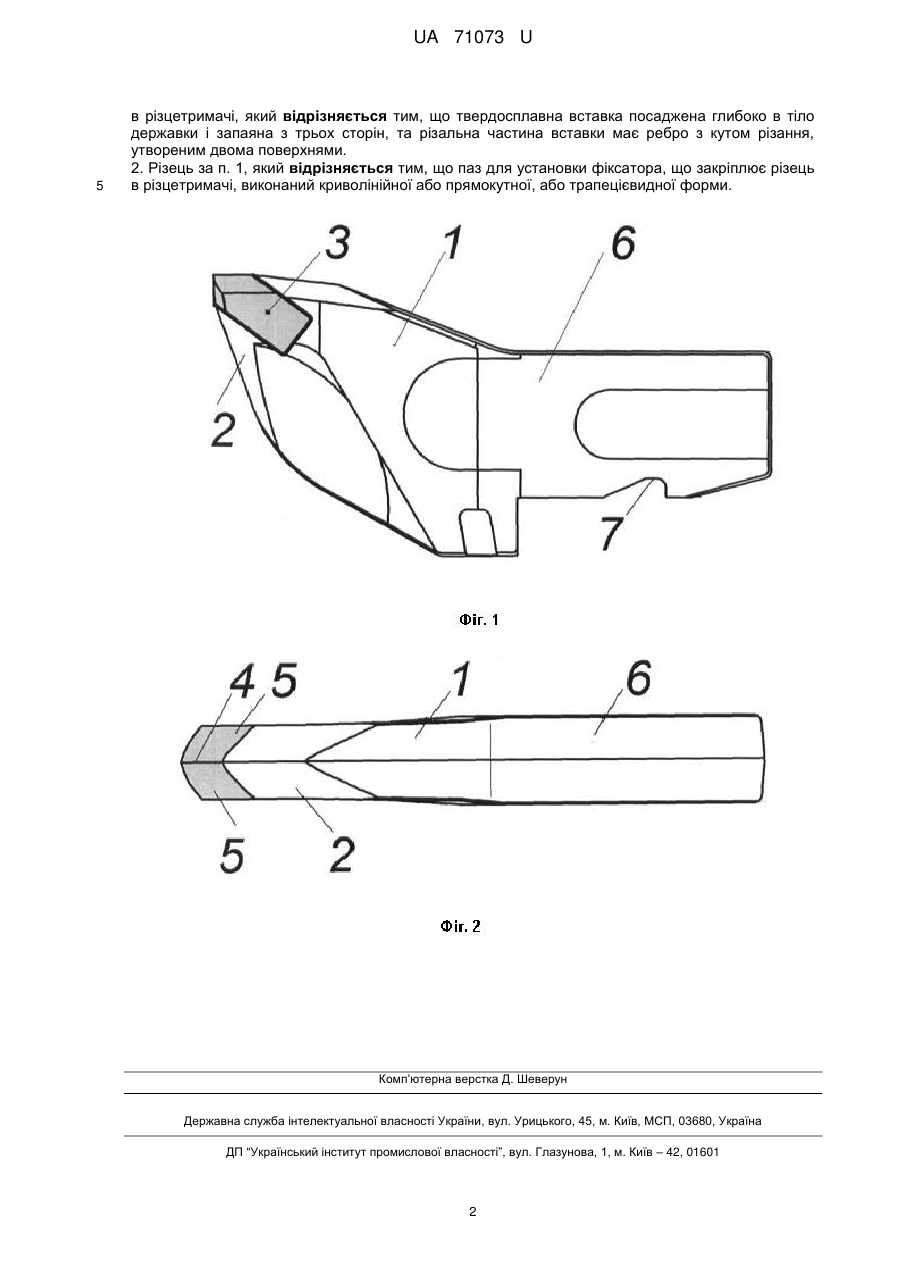

Реферат: UA 71073 U UA 71073 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничодобувної промисловості, а саме до ріжучого інструмента виконавчих механізмів гірничих машин, що використовують переважно для розробки родовищ вугілля. При розробці ріжучого інструмента основною задачею є забезпечення можливо більшого ресурсу роботи різця при одночасному зменшенні витрат на видобування вугілля. Відомий різець для гірничих машин, що включає державку з робочою головкою, армованою твердосплавною вставкою, та хвостовик з пазом для установки фіксатора, що закріплює різець в різцетримачі, описаний в авт. свід. СРСР № 810960 [МПК Е21С 25/38, опубл. 07.03.1981], що є найближчим з числа відомих до технічного рішення, що заявляється, по технічній суті і досягуваному результату. Твердосплавна вставка відомого різця є пластиною, що має клиновидну передню поверхню з ребром клину, виконаним по подовжній осі твердосплавної пластини, яка напаяна у відкритому пазу робочої головки, паз для кріплення в різцетримачі виконаний прямокутної форми. Вадою відомого різця є низькі термін служби і ефективність його роботи, обумовлені низькою стійкістю і міцністю передньої частини різця, армованої твердосплавною пластиною, яка несе все контактне навантаження: на твердосплавну пластину, яка напаяна у відкритому пазу робочої головки в основному однією стороною, діють нормальні і дотичні динамічні навантаження, які можуть розколоти пластину, зсунути її з посадочного місця або стерти. При зіткненні різця з вкрапленням твердих порід і виникаючих при цьому багаторазових перевантаженнях ударного характеру, пластина не витримує напруги і вибивається з державки. Задача, корисної моделі є підвищення стійкості і міцності різця для гірничих машин, що приведе до збільшення терміну служби і підвищення ефективності його роботи. Поставлена задача вирішується тим, що в різці для гірничих машин, що заявляється, який включає державку з робочою головкою, армованою твердосплавною вставкою, та хвостовик з пазом для установки фіксатора, що закріплює різець в різцетримачі, відповідно до корисної моделі, твердосплавна вставка посаджена глибоко в тіло державки і запаяна з трьох сторін, та різальна частина вставки має ребро з кутом різання, утвореним двома поверхнями. При цьому паз для установки фіксатора, що закріплює різець в різцетримачі, може бути виконаний криволінійної або прямокутної, або трапецієвидної форми в залежності від конструкції різцетримача і вибору фіксатора. Збільшення маси твердосплавної вставки і глибока посадка, а також те, що вставка орієнтована в тілі державки таким чином, що головні сили різання сприймаються великим перерізом твердого сплаву, різець має більшу стійкість на руйнування. А завдяки запаюванню твердосплавної вставки по трьох сторонах значно збільшена площа паяння, що пропорційно підвищує зусилля на її зрив. Усе це підвищує стійкість різця в цілому до повного стирання армуючого елемента. Стійкість різця підвищується також за рахунок можливої зміни кута різання ребра різальної частини вставки залежно від міцності породи. Технічна суть корисної моделі, що заявляється, пояснюється кресленнями: на фіг. 1 представлений різець, загальний вигляд (варіант з криволінійним пазом для установки фіксатора); на фіг. 2 - різець, вигляд зверху. Різець для гірничих машин, що заявляється, включає державку 1 з робочою головкою 2, армованою твердосплавною вставкою 3, яка посаджена глибоко в тіло державки 1 і запаяна з трьох сторін, різальна частина якої має ребро 4 з кутом різання, утвореним двома поверхнями 5, хвостовик 6 з пазом 7 для установки фіксатора, який кріпить різець в різцетримачі. Різець, що заявляється, працює наступним чином. Різець вставляють в різцетримач, встановлюють в паз 7 фіксатор (на фіг. не показаний), який кріпить його в різцетримачі. Різцетримачі закріплюють на виконавчому органі гірничої машини зваркою по певній схемі. Під час роботи різець виконавчого органа, що обертається, врізається своєю твердосплавною вставкою 3 на певну величину в пласт вугілля, а гірнича машина рухається, знімаючи «стружку», таким чином, що різці по черзі врізаються в пласт вугілля, сколюють його або зрізують. Виробничі випробування, проведені на шахтах ТОВ «ДТЕК Ровенькиантрацит», ТОВ «ДТЕК Свердловантрацит», та інших, показали, що стійкість різців конструкції, що заявляється, за різних умов вироблення і міцності вугілля в 5...8 раз вище, ніж у різців за найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Різець для гірничих машин, що містить державку з робочою головкою, армованою твердосплавною вставкою, та хвостовик з пазом для установки фіксатора, що закріплює різець 1 UA 71073 U 5 в різцетримачі, який відрізняється тим, що твердосплавна вставка посаджена глибоко в тіло державки і запаяна з трьох сторін, та різальна частина вставки має ребро з кутом різання, утвореним двома поверхнями. 2. Різець за п. 1, який відрізняється тим, що паз для установки фіксатора, що закріплює різець в різцетримачі, виконаний криволінійної або прямокутної, або трапецієвидної форми. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
