Осьовий електричний двигун

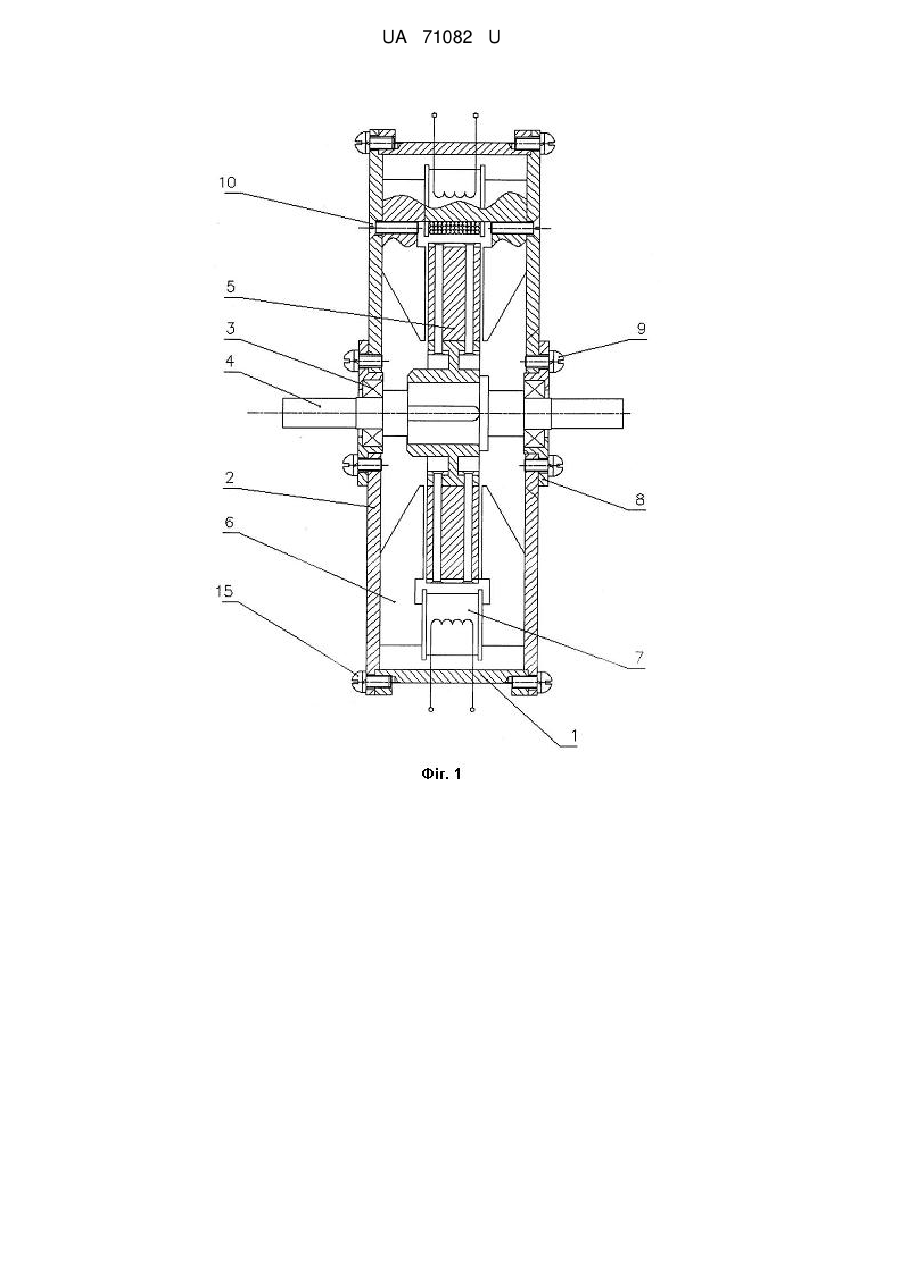

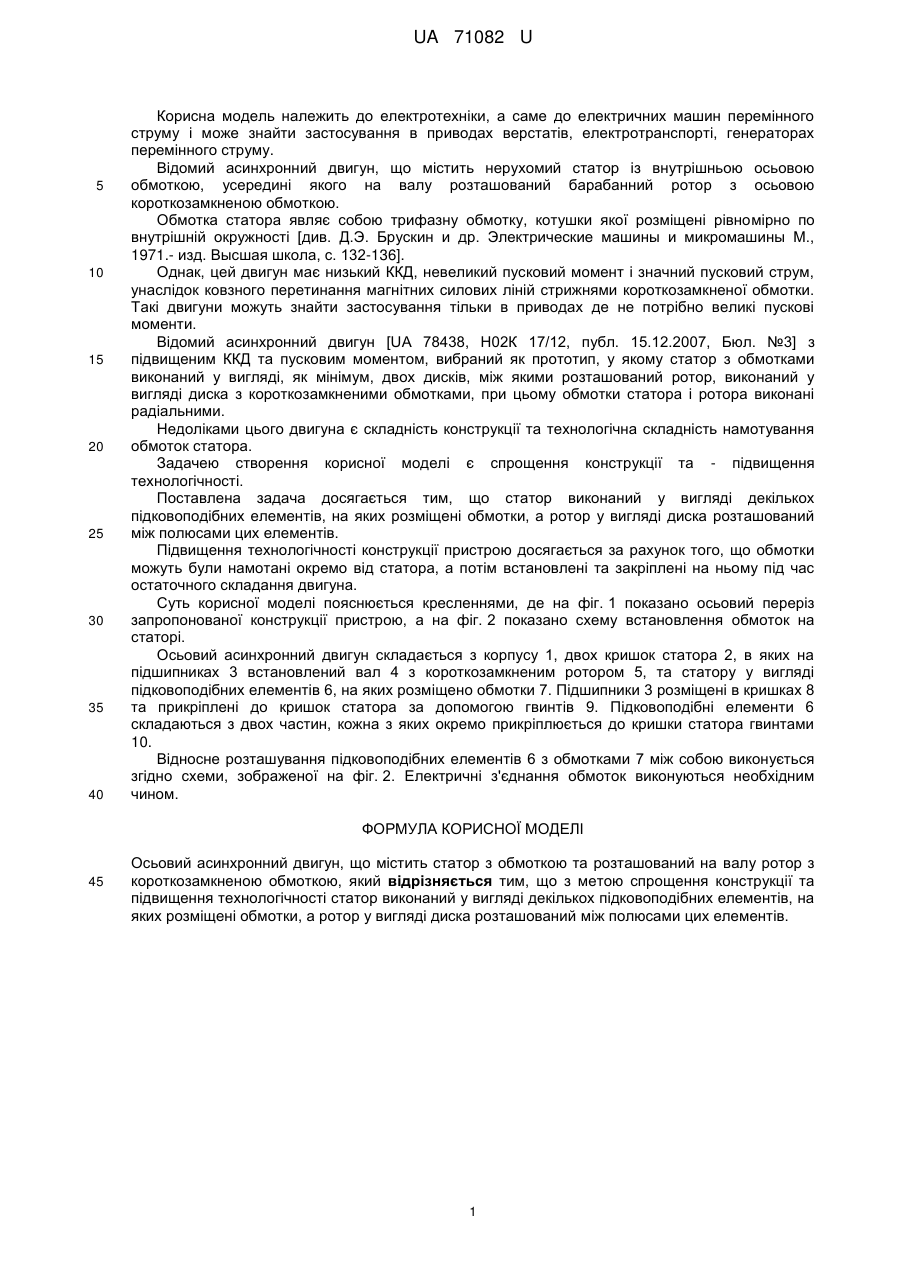

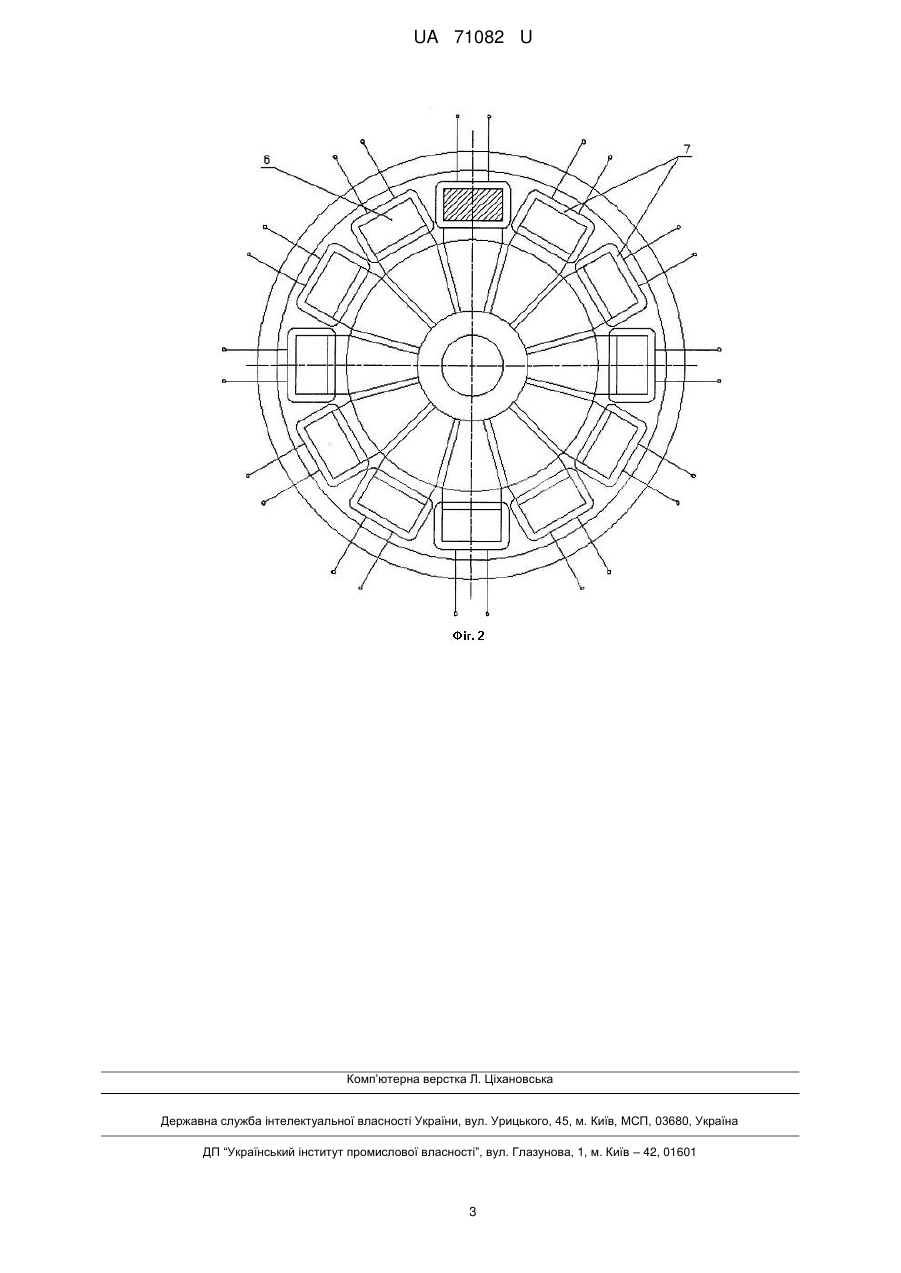

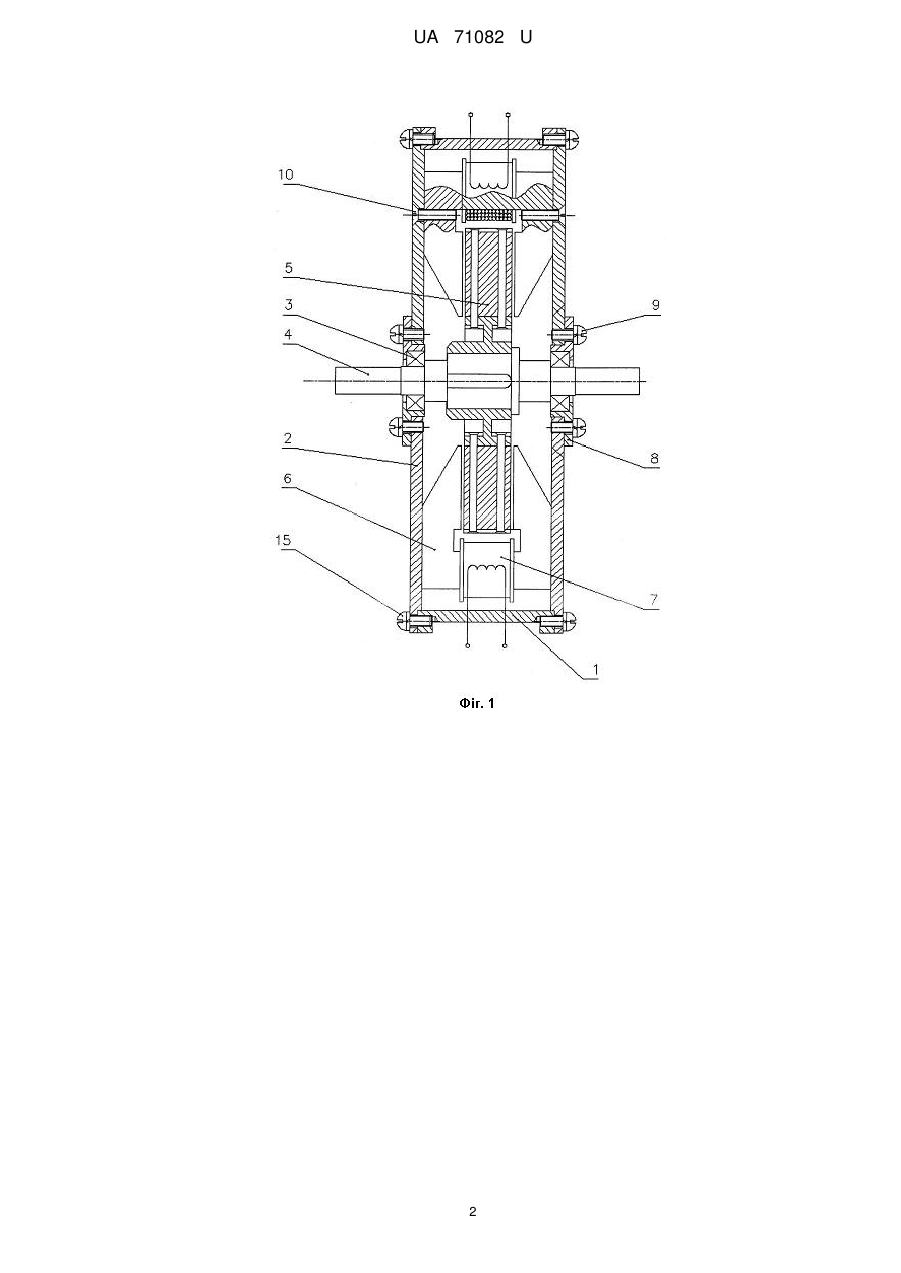

Реферат: Осьовий асинхронний двигун містить статор з обмоткою та розташований на валу ротор з короткозамкненою обмоткою. Статор виконаний у вигляді декількох підковоподібних елементів, на яких розміщені обмотки, а ротор у вигляді диска розташований між полюсами цих елементів. UA 71082 U (54) ОСЬОВИЙ ЕЛЕКТРИЧНИЙ ДВИГУН UA 71082 U UA 71082 U 5 10 15 20 25 30 35 40 Корисна модель належить до електротехніки, а саме до електричних машин перемінного струму і може знайти застосування в приводах верстатів, електротранспорті, генераторах перемінного струму. Відомий асинхронний двигун, що містить нерухомий статор із внутрішньою осьовою обмоткою, усередині якого на валу розташований барабанний ротор з осьовою короткозамкненою обмоткою. Обмотка статора являє собою трифазну обмотку, котушки якої розміщені рівномірно по внутрішній окружності [див. Д.Э. Брускин и др. Электрические машины и микромашины М., 1971.- изд. Высшая школа, с. 132-136]. Однак, цей двигун має низький ККД, невеликий пусковий момент і значний пусковий струм, унаслідок ковзного перетинання магнітних силових ліній стрижнями короткозамкненої обмотки. Такі двигуни можуть знайти застосування тільки в приводах де не потрібно великі пускові моменти. Відомий асинхронний двигун [UA 78438, Н02К 17/12, публ. 15.12.2007, Бюл. №3] з підвищеним ККД та пусковим моментом, вибраний як прототип, у якому статор з обмотками виконаний у вигляді, як мінімум, двох дисків, між якими розташований ротор, виконаний у вигляді диска з короткозамкненими обмотками, при цьому обмотки статора і ротора виконані радіальними. Недоліками цього двигуна є складність конструкції та технологічна складність намотування обмоток статора. Задачею створення корисної моделі є спрощення конструкції та - підвищення технологічності. Поставлена задача досягається тим, що статор виконаний у вигляді декількох підковоподібних елементів, на яких розміщені обмотки, а ротор у вигляді диска розташований між полюсами цих елементів. Підвищення технологічності конструкції пристрою досягається за рахунок того, що обмотки можуть були намотані окремо від статора, а потім встановлені та закріплені на ньому під час остаточного складання двигуна. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано осьовий переріз запропонованої конструкції пристрою, а на фіг. 2 показано схему встановлення обмоток на статорі. Осьовий асинхронний двигун складається з корпусу 1, двох кришок статора 2, в яких на підшипниках 3 встановлений вал 4 з короткозамкненим ротором 5, та статору у вигляді підковоподібних елементів 6, на яких розміщено обмотки 7. Підшипники 3 розміщені в кришках 8 та прикріплені до кришок статора за допомогою гвинтів 9. Підковоподібні елементи 6 складаються з двох частин, кожна з яких окремо прикріплюється до кришки статора гвинтами 10. Відносне розташування підковоподібних елементів 6 з обмотками 7 між собою виконується згідно схеми, зображеної на фіг. 2. Електричні з'єднання обмоток виконуються необхідним чином. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Осьовий асинхронний двигун, що містить статор з обмоткою та розташований на валу ротор з короткозамкненою обмоткою, який відрізняється тим, що з метою спрощення конструкції та підвищення технологічності статор виконаний у вигляді декількох підковоподібних елементів, на яких розміщені обмотки, а ротор у вигляді диска розташований між полюсами цих елементів. 1 UA 71082 U 2 UA 71082 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
