Змішувач-кормороздавач для свиноферм

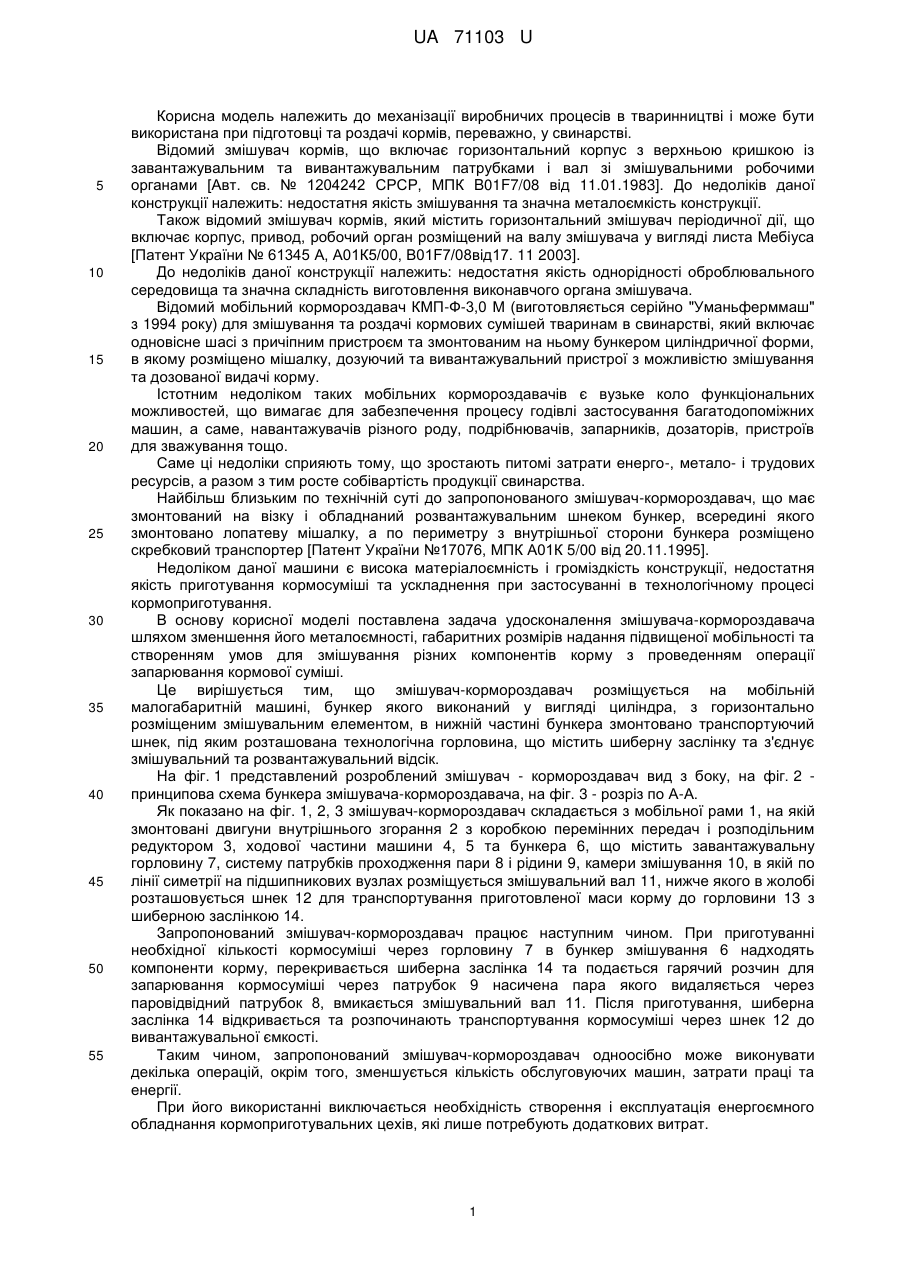

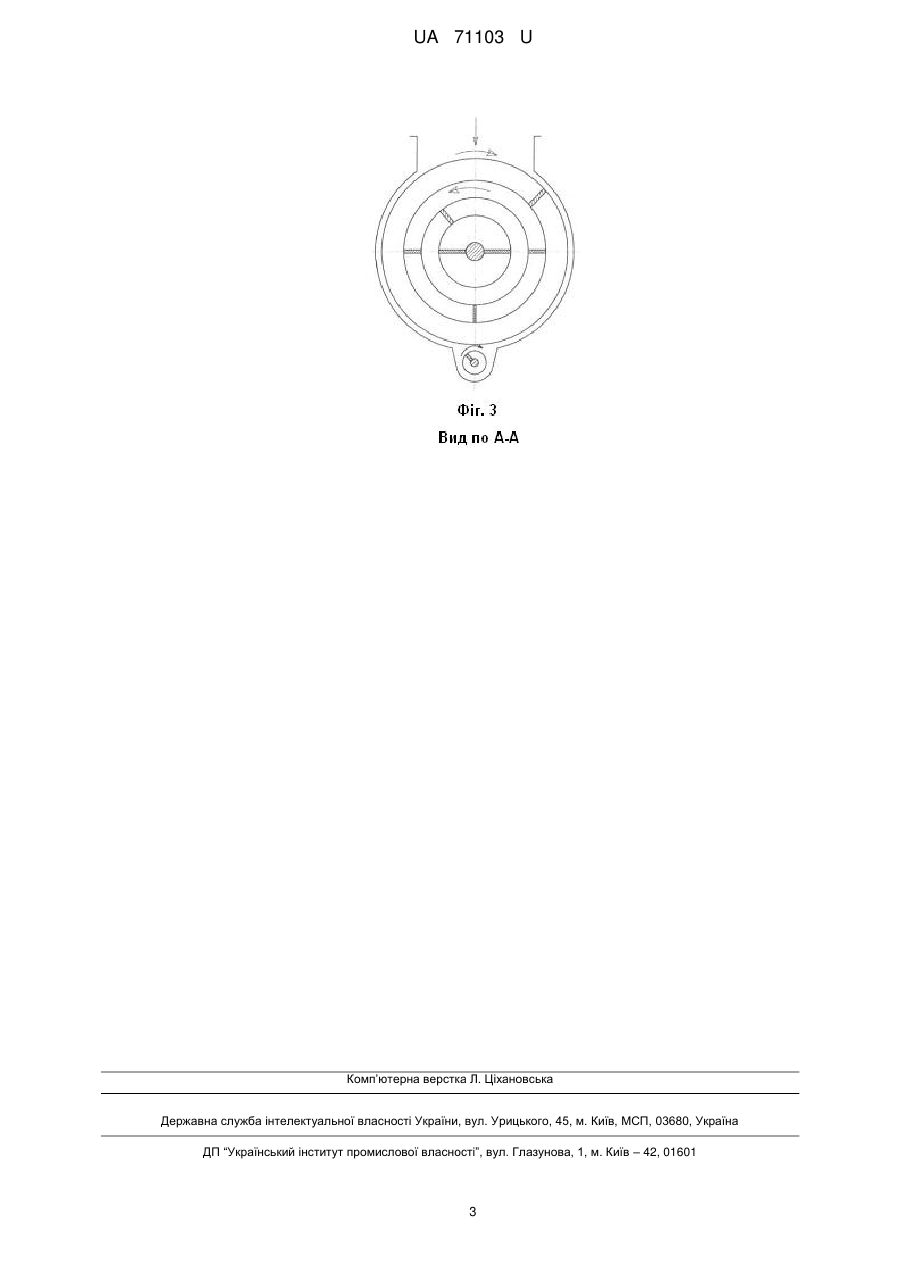

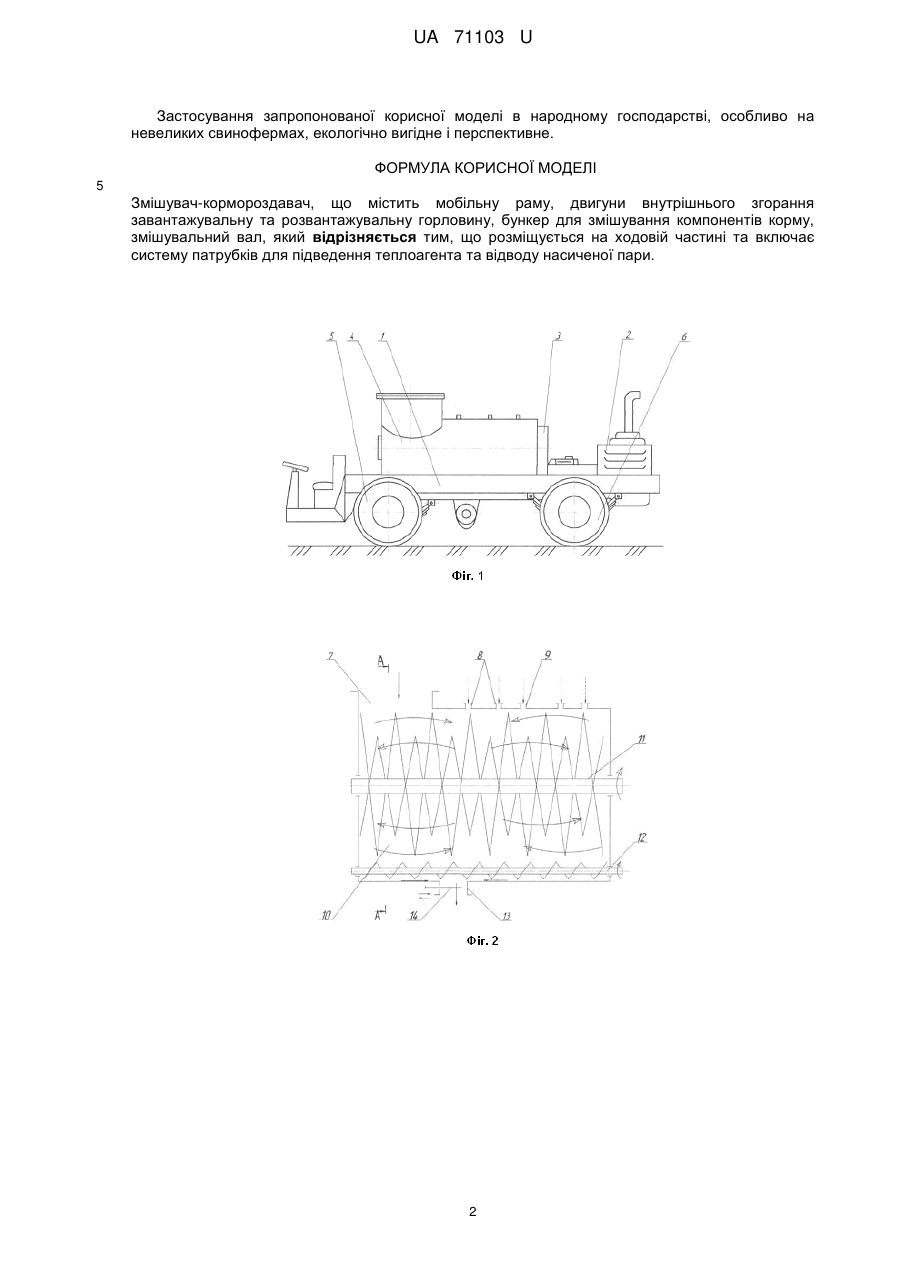

Реферат: Змішувач-кормороздавач містить мобільну раму, двигуни внутрішнього згорання завантажувальну та розвантажувальну горловину, бункер, змішувальний вал, ходову частину, систему патрубків. UA 71103 U (54) ЗМІШУВАЧ-КОРМОРОЗДАВАЧ ДЛЯ СВИНОФЕРМ UA 71103 U UA 71103 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механізації виробничих процесів в тваринництві і може бути використана при підготовці та роздачі кормів, переважно, у свинарстві. Відомий змішувач кормів, що включає горизонтальний корпус з верхньою кришкою із завантажувальним та вивантажувальним патрубками і вал зі змішувальними робочими органами [Авт. св. № 1204242 СРСР, МПК B01F7/08 від 11.01.1983]. До недоліків даної конструкції належить: недостатня якість змішування та значна металоємкість конструкції. Також відомий змішувач кормів, який містить горизонтальний змішувач періодичної дії, що включає корпус, привод, робочий орган розміщений на валу змішувача у вигляді листа Мебіуса [Патент України № 61345 А, А01К5/00, В01F7/08від17. 11 2003]. До недоліків даної конструкції належить: недостатня якість однорідності оброблювального середовища та значна складність виготовлення виконавчого органа змішувача. Відомий мобільний кормороздавач КМП-Ф-3,0 М (виготовляється серійно "Уманьферммаш" з 1994 року) для змішування та роздачі кормових сумішей тваринам в свинарстві, який включає одновісне шасі з причіпним пристроєм та змонтованим на ньому бункером циліндричної форми, в якому розміщено мішалку, дозуючий та вивантажувальний пристрої з можливістю змішування та дозованої видачі корму. Істотним недоліком таких мобільних кормороздавачів є вузьке коло функціональних можливостей, що вимагає для забезпечення процесу годівлі застосування багатодопоміжних машин, а саме, навантажувачів різного роду, подрібнювачів, запарників, дозаторів, пристроїв для зважування тощо. Саме ці недоліки сприяють тому, що зростають питомі затрати енерго-, метало- і трудових ресурсів, а разом з тим росте собівартість продукції свинарства. Найбільш близьким по технічній суті до запропонованого змішувач-кормороздавач, що має змонтований на візку і обладнаний розвантажувальним шнеком бункер, всередині якого змонтовано лопатеву мішалку, а по периметру з внутрішньої сторони бункера розміщено скребковий транспортер [Патент України №17076, МПК А01К 5/00 від 20.11.1995]. Недоліком даної машини є висока матеріалоємність і громіздкість конструкції, недостатня якість приготування кормосуміші та ускладнення при застосуванні в технологічному процесі кормоприготування. В основу корисної моделі поставлена задача удосконалення змішувача-кормороздавача шляхом зменшення його металоємності, габаритних розмірів надання підвищеної мобільності та створенням умов для змішування різних компонентів корму з проведенням операції запарювання кормової суміші. Це вирішується тим, що змішувач-кормороздавач розміщується на мобільній малогабаритній машині, бункер якого виконаний у вигляді циліндра, з горизонтально розміщеним змішувальним елементом, в нижній частині бункера змонтовано транспортуючий шнек, під яким розташована технологічна горловина, що містить шиберну заслінку та з'єднує змішувальний та розвантажувальний відсік. На фіг. 1 представлений розроблений змішувач - кормороздавач вид з боку, на фіг. 2 принципова схема бункера змішувача-кормороздавача, на фіг. 3 - розріз по А-А. Як показано на фіг. 1, 2, 3 змішувач-кормороздавач складається з мобільної рами 1, на якій змонтовані двигуни внутрішнього згорання 2 з коробкою перемінних передач і розподільним редуктором 3, ходової частини машини 4, 5 та бункера 6, що містить завантажувальну горловину 7, систему патрубків проходження пари 8 і рідини 9, камери змішування 10, в якій по лінії симетрії на підшипникових вузлах розміщується змішувальний вал 11, нижче якого в жолобі розташовується шнек 12 для транспортування приготовленої маси корму до горловини 13 з шиберною заслінкою 14. Запропонований змішувач-кормороздавач працює наступним чином. При приготуванні необхідної кількості кормосуміші через горловину 7 в бункер змішування 6 надходять компоненти корму, перекривається шиберна заслінка 14 та подається гарячий розчин для запарювання кормосуміші через патрубок 9 насичена пара якого видаляється через паровідвідний патрубок 8, вмикається змішувальний вал 11. Після приготування, шиберна заслінка 14 відкривається та розпочинають транспортування кормосуміші через шнек 12 до вивантажувальної ємкості. Таким чином, запропонований змішувач-кормороздавач одноосібно може виконувати декілька операцій, окрім того, зменшується кількість обслуговуючих машин, затрати праці та енергії. При його використанні виключається необхідність створення і експлуатація енергоємного обладнання кормоприготувальних цехів, які лише потребують додаткових витрат. 1 UA 71103 U Застосування запропонованої корисної моделі в народному господарстві, особливо на невеликих свинофермах, екологічно вигідне і перспективне. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач-кормороздавач, що містить мобільну раму, двигуни внутрішнього згорання завантажувальну та розвантажувальну горловину, бункер для змішування компонентів корму, змішувальний вал, який відрізняється тим, що розміщується на ходовій частині та включає систему патрубків для підведення теплоагента та відводу насиченої пари. 2 UA 71103 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
