Пневмокормороздавач кормів для риби

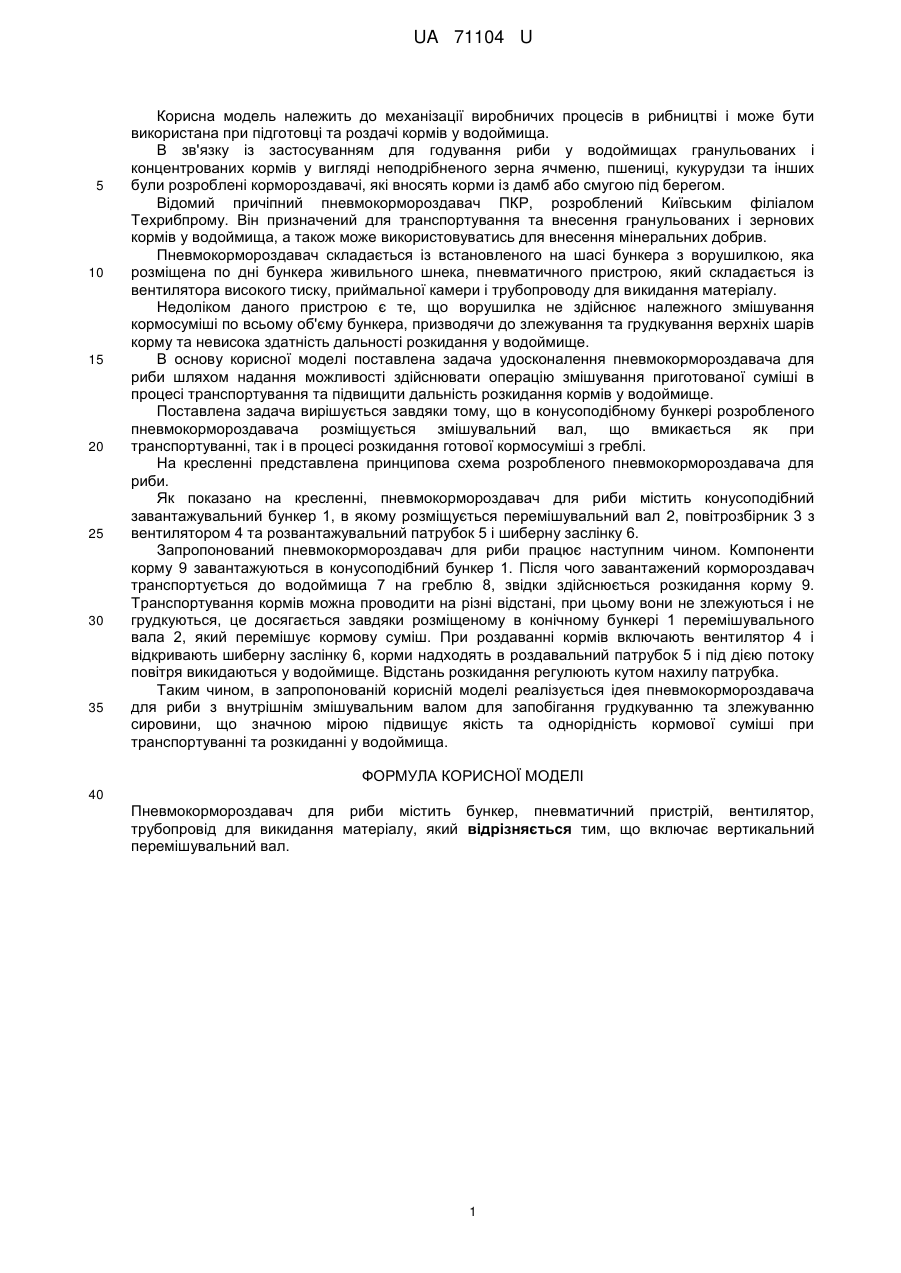

Реферат: UA 71104 U UA 71104 U 5 10 15 20 25 30 35 Корисна модель належить до механізації виробничих процесів в рибництві і може бути використана при підготовці та роздачі кормів у водоймища. В зв'язку із застосуванням для годування риби у водоймищах гранульованих і концентрованих кормів у вигляді неподрібненого зерна ячменю, пшениці, кукурудзи та інших були розроблені кормороздавачі, які вносять корми із дамб або смугою під берегом. Відомий причіпний пневмокормороздавач ПКР, розроблений Київським філіалом Техрибпрому. Він призначений для транспортування та внесення гранульованих і зернових кормів у водоймища, а також може використовуватись для внесення мінеральних добрив. Пневмокормороздавач складається із встановленого на шасі бункера з ворушилкою, яка розміщена по дні бункера живильного шнека, пневматичного пристрою, який складається із вентилятора високого тиску, приймальної камери і трубопроводу для викидання матеріалу. Недоліком даного пристрою є те, що ворушилка не здійснює належного змішування кормосуміші по всьому об'єму бункера, призводячи до злежування та грудкування верхніх шарів корму та невисока здатність дальності розкидання у водоймище. В основу корисної моделі поставлена задача удосконалення пневмокормороздавача для риби шляхом надання можливості здійснювати операцію змішування приготованої суміші в процесі транспортування та підвищити дальність розкидання кормів у водоймище. Поставлена задача вирішується завдяки тому, що в конусоподібному бункері розробленого пневмокормороздавача розміщується змішувальний вал, що вмикається як при транспортуванні, так і в процесі розкидання готової кормосуміші з греблі. На кресленні представлена принципова схема розробленого пневмокормороздавача для риби. Як показано на кресленні, пневмокормороздавач для риби містить конусоподібний завантажувальний бункер 1, в якому розміщується перемішувальний вал 2, повітрозбірник 3 з вентилятором 4 та розвантажувальний патрубок 5 і шиберну заслінку 6. Запропонований пневмокормороздавач для риби працює наступним чином. Компоненти корму 9 завантажуються в конусоподібний бункер 1. Після чого завантажений кормороздавач транспортується до водоймища 7 на греблю 8, звідки здійснюється розкидання корму 9. Транспортування кормів можна проводити на різні відстані, при цьому вони не злежуються і не грудкуються, це досягається завдяки розміщеному в конічному бункері 1 перемішувального вала 2, який перемішує кормову суміш. При роздаванні кормів включають вентилятор 4 і відкривають шиберну заслінку 6, корми надходять в роздавальний патрубок 5 і під дією потоку повітря викидаються у водоймище. Відстань розкидання регулюють кутом нахилу патрубка. Таким чином, в запропонованій корисній моделі реалізується ідея пневмокормороздавача для риби з внутрішнім змішувальним валом для запобігання грудкуванню та злежуванню сировини, що значною мірою підвищує якість та однорідність кормової суміші при транспортуванні та розкиданні у водоймища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пневмокормороздавач для риби містить бункер, пневматичний пристрій, вентилятор, трубопровід для викидання матеріалу, який відрізняється тим, що включає вертикальний перемішувальний вал. 1 UA 71104 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
