Бральний апарат

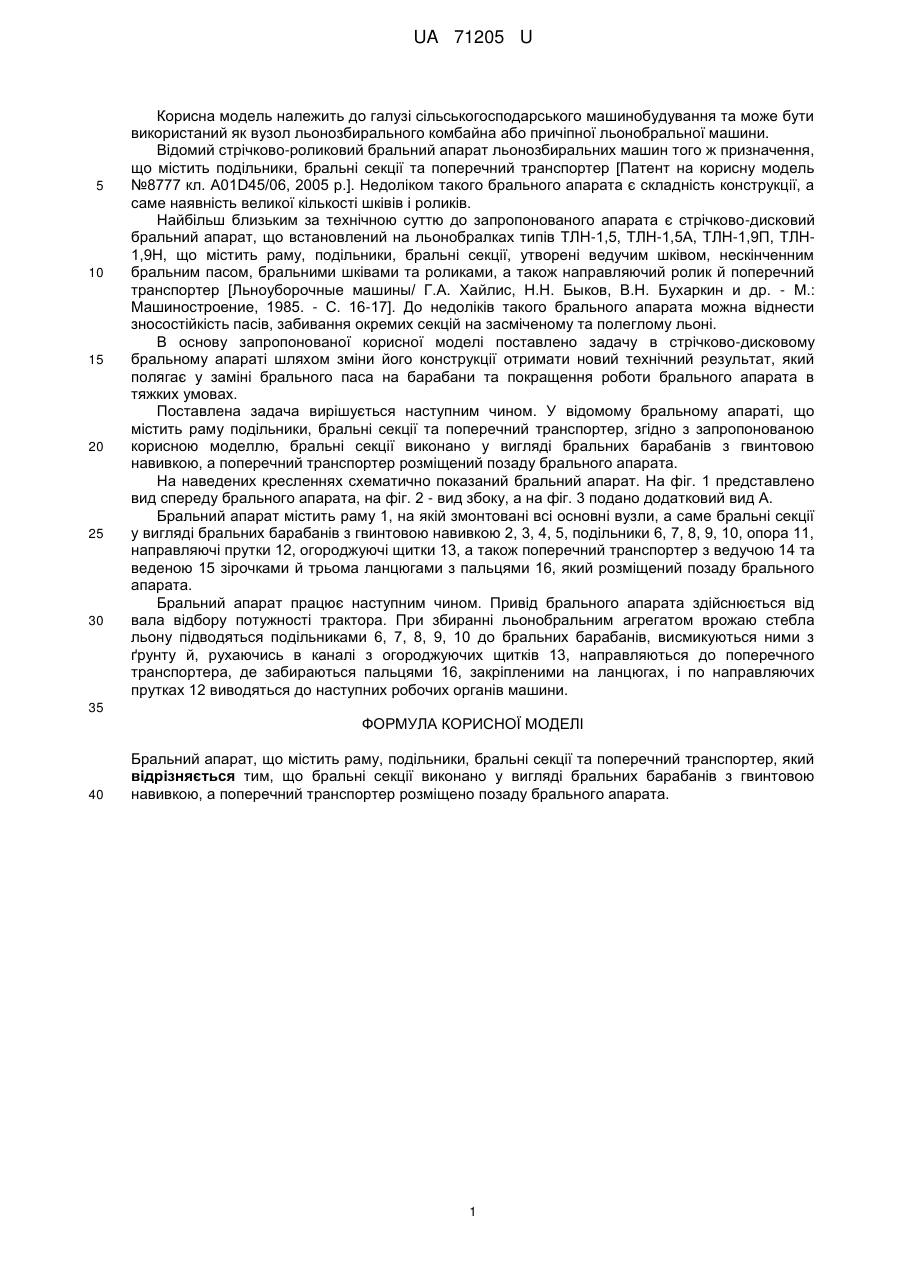

Реферат: UA 71205 U UA 71205 U 5 10 15 20 25 30 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використаний як вузол льонозбирального комбайна або причіпної льонобральної машини. Відомий стрічково-роликовий бральний апарат льонозбиральних машин того ж призначення, що містить подільники, бральні секції та поперечний транспортер [Патент на корисну модель №8777 кл. A01D45/06, 2005 p.]. Недоліком такого брального апарата є складність конструкції, а саме наявність великої кількості шківів і роликів. Найбільш близьким за технічною суттю до запропонованого апарата є стрічково-дисковий бральний апарат, що встановлений на льонобралках типів ТЛН-1,5, ТЛН-1,5А, ТЛН-1,9П, ТЛН1,9Н, що містить раму, подільники, бральні секції, утворені ведучим шківом, нескінченним бральним пасом, бральними шківами та роликами, а також направляючий ролик й поперечний транспортер [Льноуборочные машины/ Г.А. Хайлис, Н.Н. Быков, В.Н. Бухаркин и др. - М.: Машиностроение, 1985. - С. 16-17]. До недоліків такого брального апарата можна віднести зносостійкість пасів, забивання окремих секцій на засміченому та полеглому льоні. В основу запропонованої корисної моделі поставлено задачу в стрічково-дисковому бральному апараті шляхом зміни його конструкції отримати новий технічний результат, який полягає у заміні брального паса на барабани та покращення роботи брального апарата в тяжких умовах. Поставлена задача вирішується наступним чином. У відомому бральному апараті, що містить раму подільники, бральні секції та поперечний транспортер, згідно з запропонованою корисною моделлю, бральні секції виконано у вигляді бральних барабанів з гвинтовою навивкою, а поперечний транспортер розміщений позаду брального апарата. На наведених кресленнях схематично показаний бральний апарат. На фіг. 1 представлено вид спереду брального апарата, на фіг. 2 - вид збоку, а на фіг. 3 подано додатковий вид А. Бральний апарат містить раму 1, на якій змонтовані всі основні вузли, а саме бральні секції у вигляді бральних барабанів з гвинтовою навивкою 2, 3, 4, 5, подільники 6, 7, 8, 9, 10, опора 11, направляючі прутки 12, огороджуючі щитки 13, а також поперечний транспортер з ведучою 14 та веденою 15 зірочками й трьома ланцюгами з пальцями 16, який розміщений позаду брального апарата. Бральний апарат працює наступним чином. Привід брального апарата здійснюється від вала відбору потужності трактора. При збиранні льонобральним агрегатом врожаю стебла льону підводяться подільниками 6, 7, 8, 9, 10 до бральних барабанів, висмикуються ними з ґрунту й, рухаючись в каналі з огороджуючих щитків 13, направляються до поперечного транспортера, де забираються пальцями 16, закріпленими на ланцюгах, і по направляючих прутках 12 виводяться до наступних робочих органів машини. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Бральний апарат, що містить раму, подільники, бральні секції та поперечний транспортер, який відрізняється тим, що бральні секції виконано у вигляді бральних барабанів з гвинтовою навивкою, а поперечний транспортер розміщено позаду брального апарата. 1 UA 71205 U 2 UA 71205 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
