Пристрій для збирання чуфи

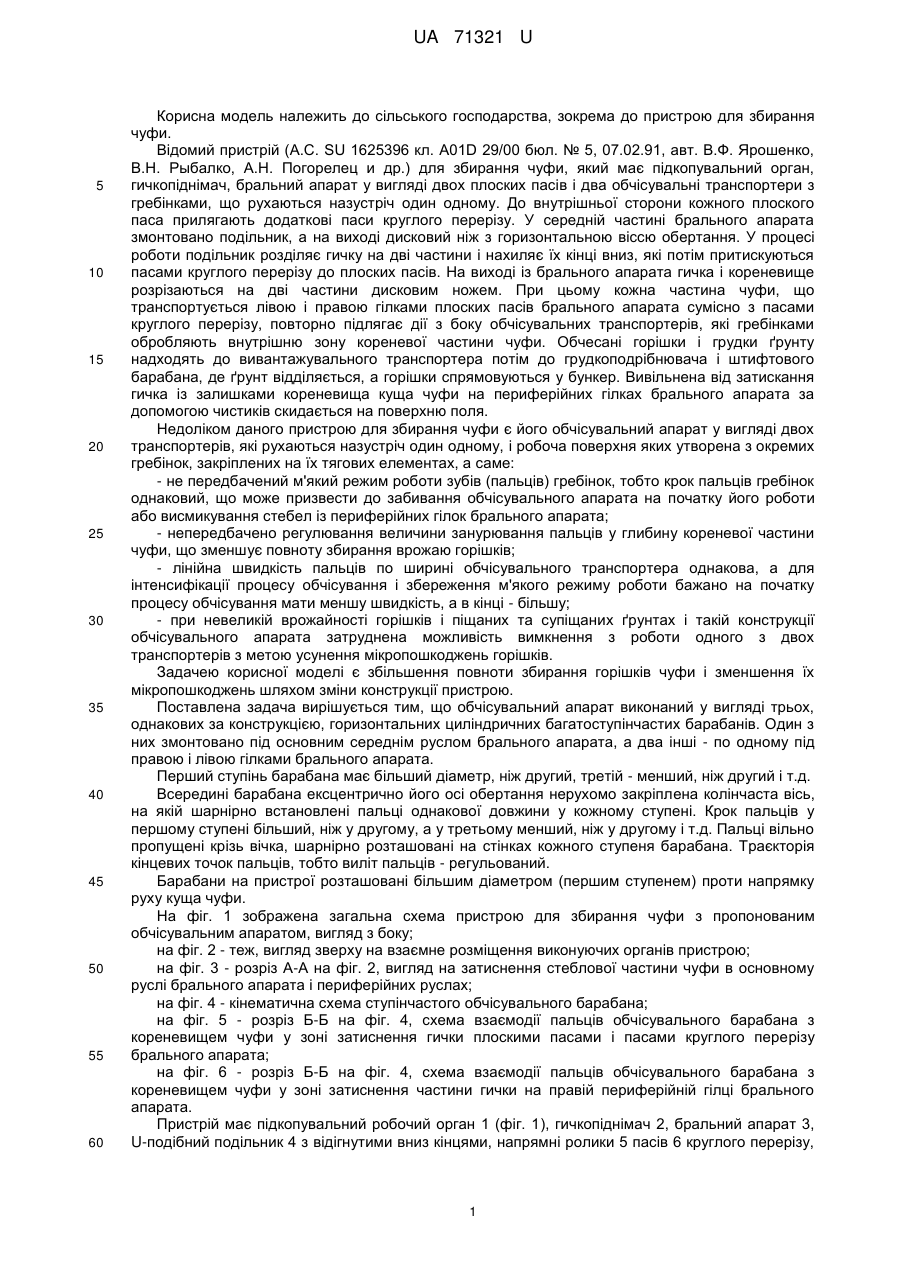

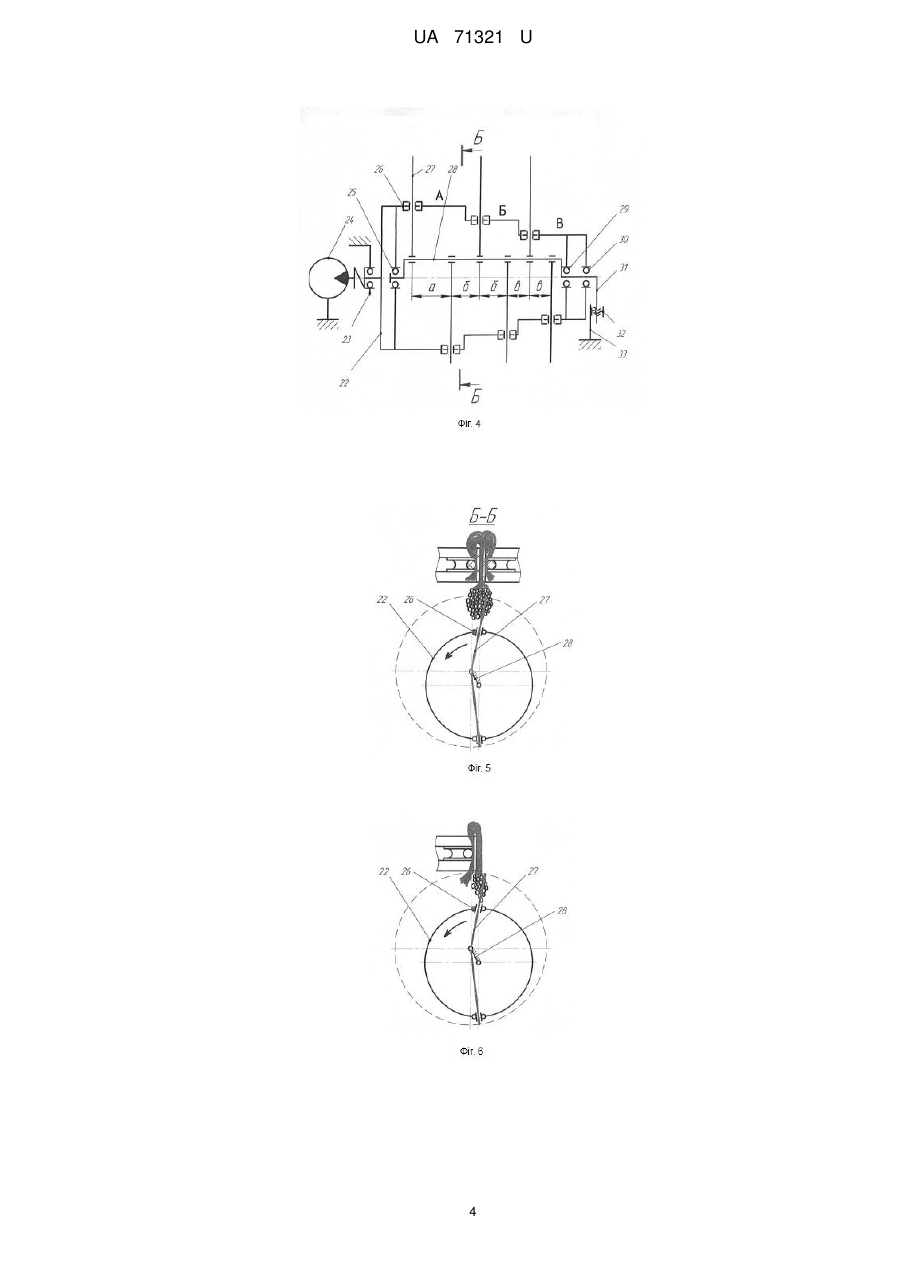

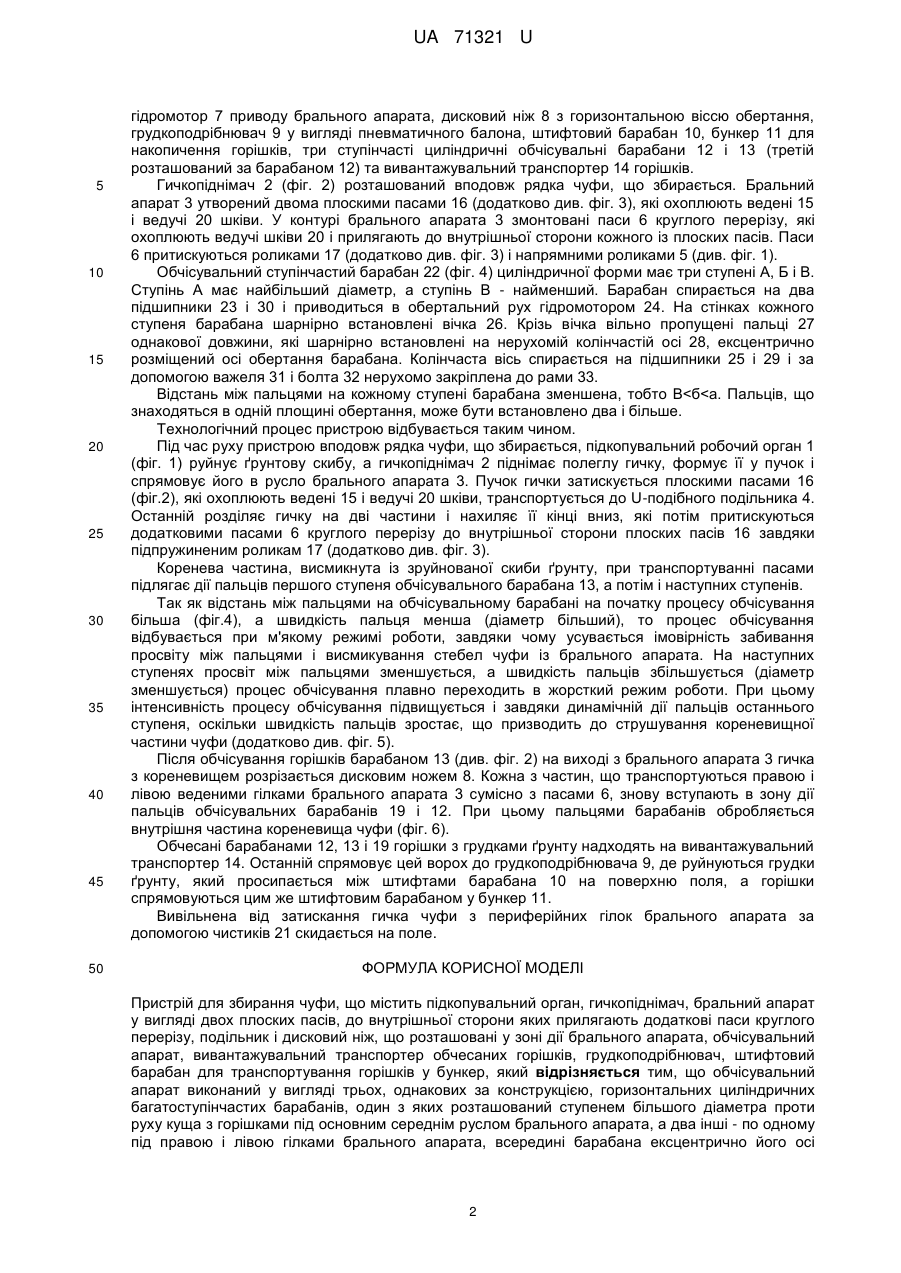

Реферат: Пристрій для збирання чуфи належить до сільського господарства і призначений для збирання горішків чуфи і зменшення їх мікропошкоджень. UA 71321 U (54) ПРИСТРІЙ ДЛЯ ЗБИРАННЯ ЧУФИ UA 71321 U UA 71321 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до пристрою для збирання чуфи. Відомий пристрій (А.С. SU 1625396 кл. A01D 29/00 бюл. № 5, 07.02.91, авт. В.Ф. Ярошенко, В.Н. Рыбалко, А.Н. Погорелец и др.) для збирання чуфи, який має підкопувальний орган, гичкопіднімач, бральний апарат у вигляді двох плоских пасів і два обчісувальні транспортери з гребінками, що рухаються назустріч один одному. До внутрішньої сторони кожного плоского паса прилягають додаткові паси круглого перерізу. У середній частині брального апарата змонтовано подільник, а на виході дисковий ніж з горизонтальною віссю обертання. У процесі роботи подільник розділяє гичку на дві частини і нахиляє їх кінці вниз, які потім притискуються пасами круглого перерізу до плоских пасів. На виході із брального апарата гичка і кореневище розрізаються на дві частини дисковим ножем. При цьому кожна частина чуфи, що транспортується лівою і правою гілками плоских пасів брального апарата сумісно з пасами круглого перерізу, повторно підлягає дії з боку обчісувальних транспортерів, які гребінками обробляють внутрішню зону кореневої частини чуфи. Обчесані горішки і грудки ґрунту надходять до вивантажувального транспортера потім до грудкоподрібнювача і штифтового барабана, де ґрунт відділяється, а горішки спрямовуються у бункер. Вивільнена від затискання гичка із залишками кореневища куща чуфи на периферійних гілках брального апарата за допомогою чистиків скидається на поверхню поля. Недоліком даного пристрою для збирання чуфи є його обчісувальний апарат у вигляді двох транспортерів, які рухаються назустріч один одному, і робоча поверхня яких утворена з окремих гребінок, закріплених на їх тягових елементах, а саме: - не передбачений м'який режим роботи зубів (пальців) гребінок, тобто крок пальців гребінок однаковий, що може призвести до забивання обчісувального апарата на початку його роботи або висмикування стебел із периферійних гілок брального апарата; - непередбачено регулювання величини занурювання пальців у глибину кореневої частини чуфи, що зменшує повноту збирання врожаю горішків; - лінійна швидкість пальців по ширині обчісувального транспортера однакова, а для інтенсифікації процесу обчісування і збереження м'якого режиму роботи бажано на початку процесу обчісування мати меншу швидкість, а в кінці - більшу; - при невеликій врожайності горішків і піщаних та супіщаних ґрунтах і такій конструкції обчісувального апарата затруднена можливість вимкнення з роботи одного з двох транспортерів з метою усунення мікропошкоджень горішків. Задачею корисної моделі є збільшення повноти збирання горішків чуфи і зменшення їх мікропошкоджень шляхом зміни конструкції пристрою. Поставлена задача вирішується тим, що обчісувальний апарат виконаний у вигляді трьох, однакових за конструкцією, горизонтальних циліндричних багатоступінчастих барабанів. Один з них змонтовано під основним середнім руслом брального апарата, а два інші - по одному під правою і лівою гілками брального апарата. Перший ступінь барабана має більший діаметр, ніж другий, третій - менший, ніж другий і т.д. Всередині барабана ексцентрично його осі обертання нерухомо закріплена колінчаста вісь, на якій шарнірно встановлені пальці однакової довжини у кожному ступені. Крок пальців у першому ступені більший, ніж у другому, а у третьому менший, ніж у другому і т.д. Пальці вільно пропущені крізь вічка, шарнірно розташовані на стінках кожного ступеня барабана. Траєкторія кінцевих точок пальців, тобто виліт пальців - регульований. Барабани на пристрої розташовані більшим діаметром (першим ступенем) проти напрямку руху куща чуфи. На фіг. 1 зображена загальна схема пристрою для збирання чуфи з пропонованим обчісувальним апаратом, вигляд з боку; на фіг. 2 - теж, вигляд зверху на взаємне розміщення виконуючих органів пристрою; на фіг. 3 - розріз А-А на фіг. 2, вигляд на затиснення стеблової частини чуфи в основному руслі брального апарата і периферійних руслах; на фіг. 4 - кінематична схема ступінчастого обчісувального барабана; на фіг. 5 - розріз Б-Б на фіг. 4, схема взаємодії пальців обчісувального барабана з кореневищем чуфи у зоні затиснення гички плоскими пасами і пасами круглого перерізу брального апарата; на фіг. 6 - розріз Б-Б на фіг. 4, схема взаємодії пальців обчісувального барабана з кореневищем чуфи у зоні затиснення частини гички на правій периферійній гілці брального апарата. Пристрій має підкопувальний робочий орган 1 (фіг. 1), гичкопіднімач 2, бральний апарат 3, U-подібний подільник 4 з відігнутими вниз кінцями, напрямні ролики 5 пасів 6 круглого перерізу, 1 UA 71321 U 5 10 15 20 25 30 35 40 45 50 гідромотор 7 приводу брального апарата, дисковий ніж 8 з горизонтальною віссю обертання, грудкоподрібнювач 9 у вигляді пневматичного балона, штифтовий барабан 10, бункер 11 для накопичення горішків, три ступінчасті циліндричні обчісувальні барабани 12 і 13 (третій розташований за барабаном 12) та вивантажувальний транспортер 14 горішків. Гичкопіднімач 2 (фіг. 2) розташований вподовж рядка чуфи, що збирається. Бральний апарат 3 утворений двома плоскими пасами 16 (додатково див. фіг. 3), які охоплюють ведені 15 і ведучі 20 шківи. У контурі брального апарата 3 змонтовані паси 6 круглого перерізу, які охоплюють ведучі шківи 20 і прилягають до внутрішньої сторони кожного із плоских пасів. Паси 6 притискуються роликами 17 (додатково див. фіг. 3) і напрямними роликами 5 (див. фіг. 1). Обчісувальний ступінчастий барабан 22 (фіг. 4) циліндричної форми має три ступені А, Б і В. Ступінь А має найбільший діаметр, а ступінь В - найменший. Барабан спирається на два підшипники 23 і 30 і приводиться в обертальний рух гідромотором 24. На стінках кожного ступеня барабана шарнірно встановлені вічка 26. Крізь вічка вільно пропущені пальці 27 однакової довжини, які шарнірно встановлені на нерухомій колінчастій осі 28, ексцентрично розміщений осі обертання барабана. Колінчаста вісь спирається на підшипники 25 і 29 і за допомогою важеля 31 і болта 32 нерухомо закріплена до рами 33. Відстань між пальцями на кожному ступені барабана зменшена, тобто В
