Дерматом для зрізування рельєфних аутодермотрансплантатів

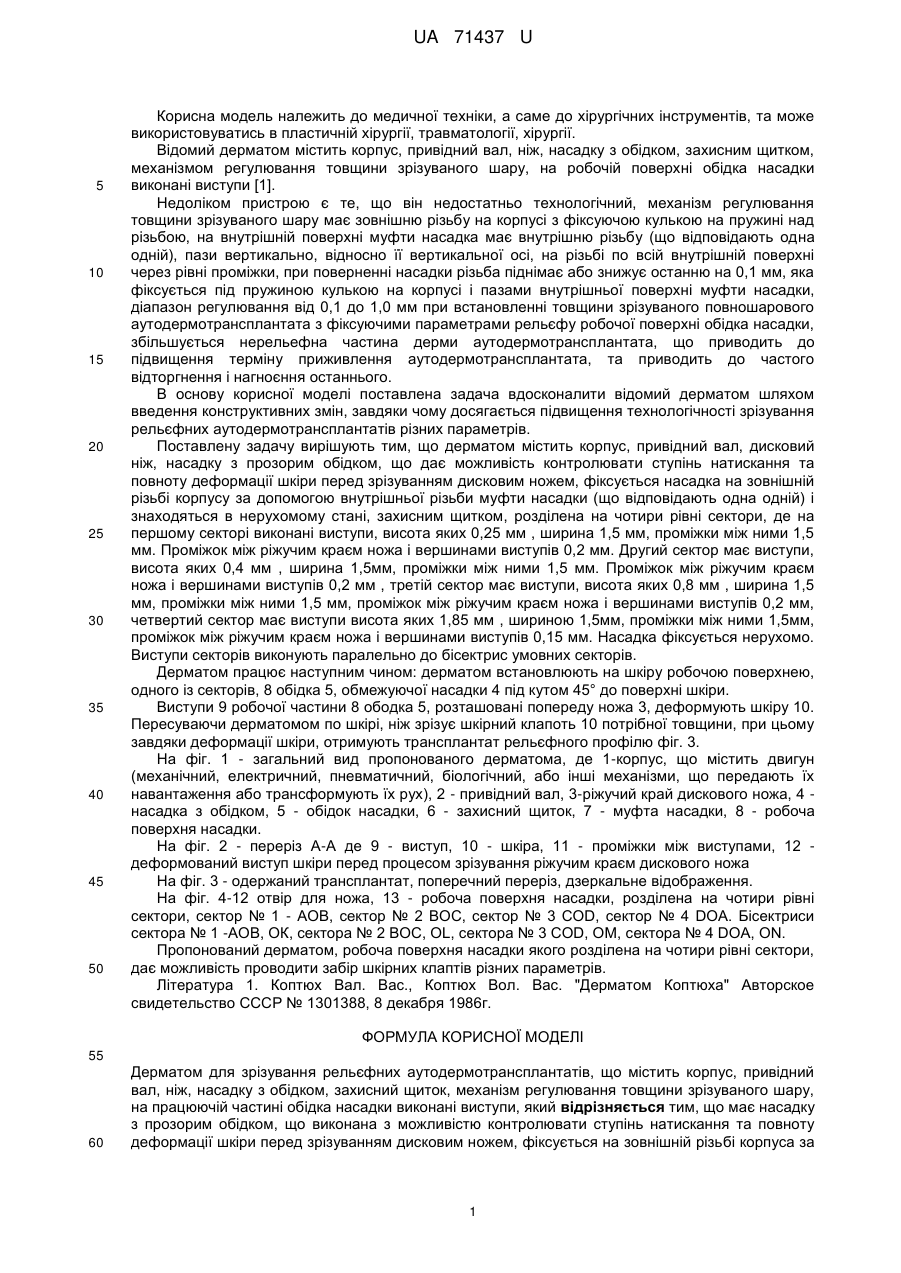

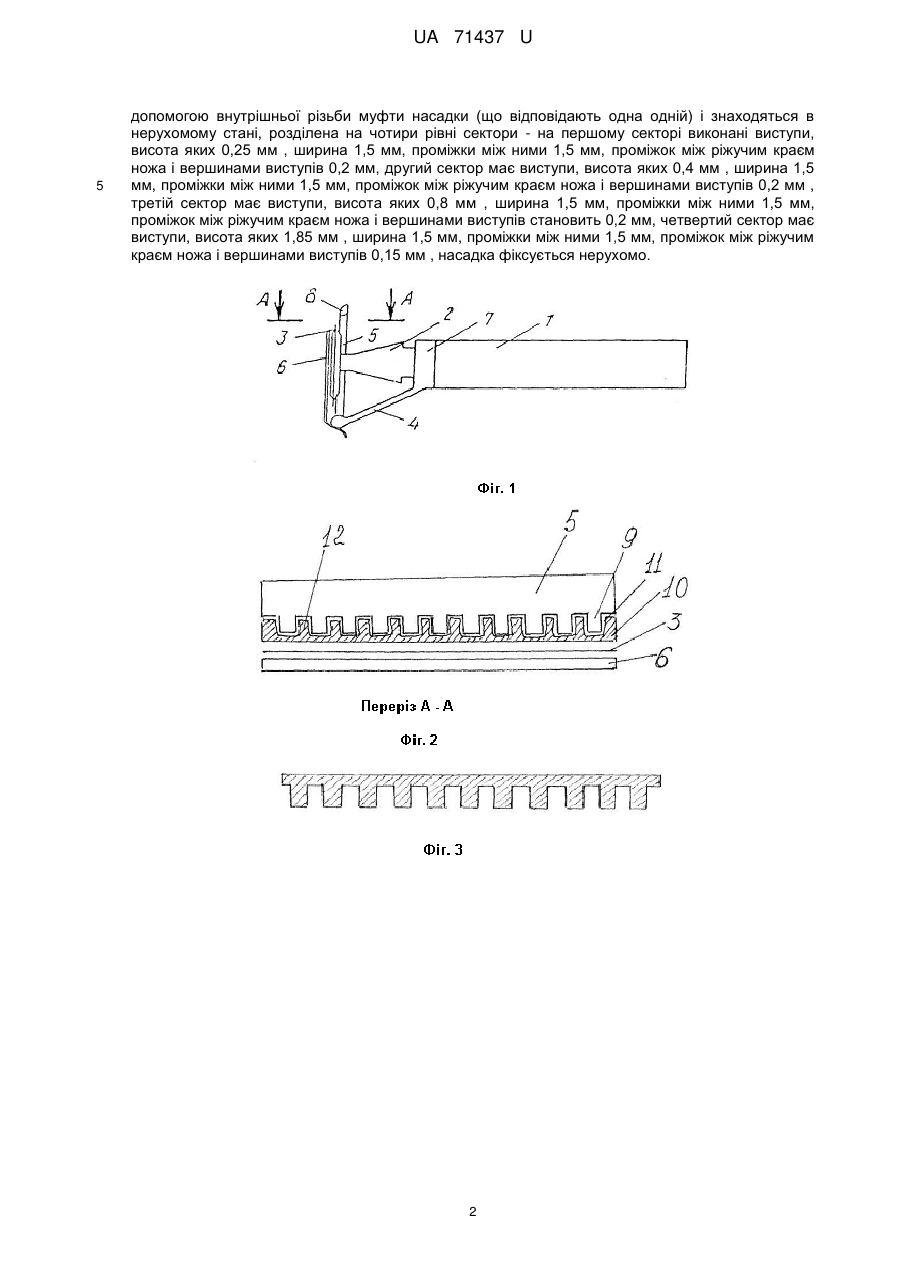

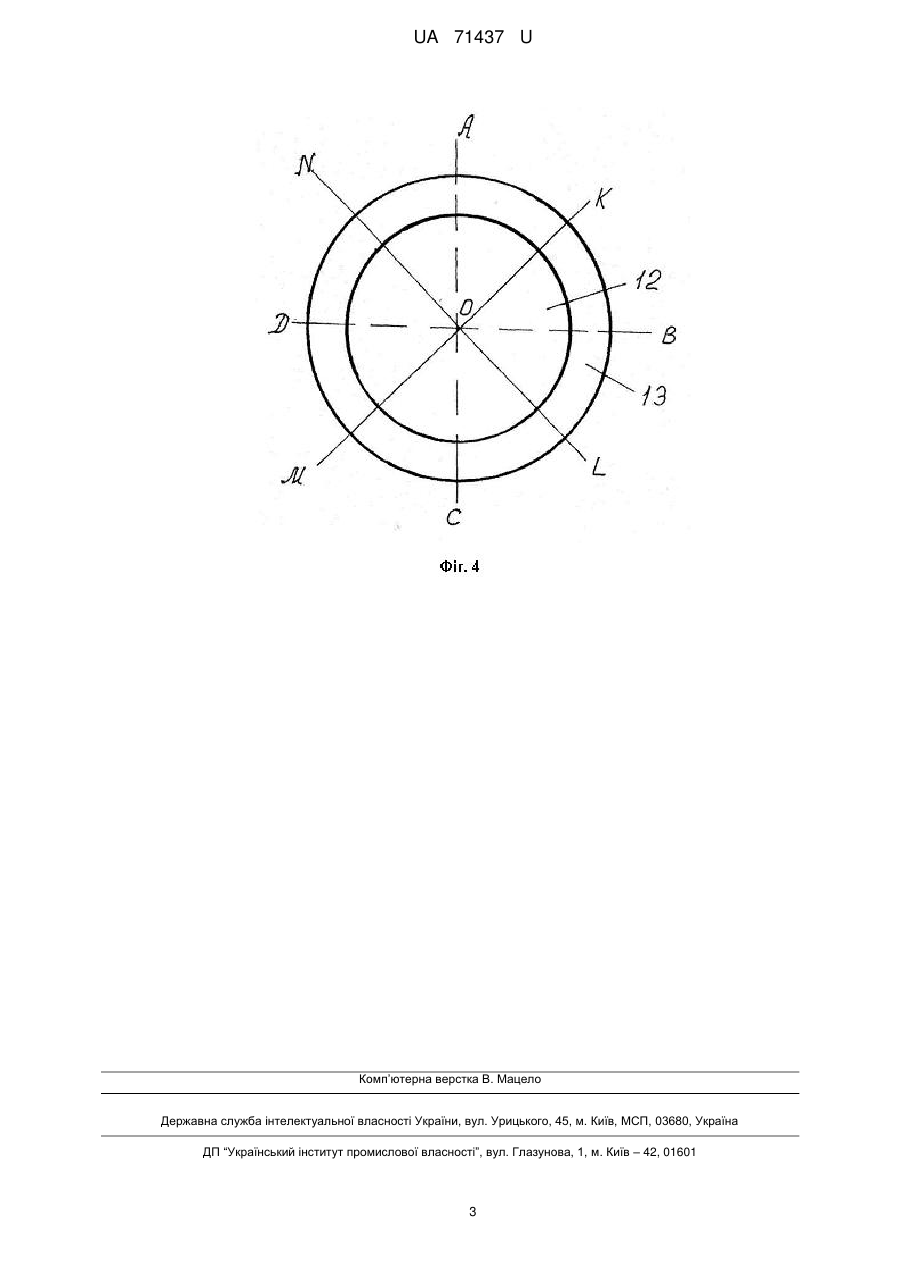

Реферат: UA 71437 U UA 71437 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на робочій поверхні обідка насадки виконані виступи [1]. Недоліком пристрою є те, що він недостатньо технологічний, механізм регулювання товщини зрізуваного шару має зовнішню різьбу на корпусі з фіксуючою кулькою на пружині над різьбою, на внутрішній поверхні муфти насадка має внутрішню різьбу (що відповідають одна одній), пази вертикально, відносно її вертикальної осі, на різьбі по всій внутрішній поверхні через рівні проміжки, при поверненні насадки різьба піднімає або знижує останню на 0,1 мм, яка фіксується під пружиною кулькою на корпусі і пазами внутрішньої поверхні муфти насадки, діапазон регулювання від 0,1 до 1,0 мм при встановленні товщини зрізуваного повношарового аутодермотрансплантата з фіксуючими параметрами рельєфу робочої поверхні обідка насадки, збільшується нерельефна частина дерми аутодермотрансплантата, що приводить до підвищення терміну приживлення аутодермотрансплантата, та приводить до частого відторгнення і нагноєння останнього. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування рельєфних аутодермотрансплантатів різних параметрів. Поставлену задачу вирішують тим, що дерматом містить корпус, привідний вал, дисковий ніж, насадку з прозорим обідком, що дає можливість контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням дисковим ножем, фіксується насадка на зовнішній різьбі корпусу за допомогою внутрішньої різьби муфти насадки (що відповідають одна одній) і знаходяться в нерухомому стані, захисним щитком, розділена на чотири рівні сектори, де на першому секторі виконані виступи, висота яких 0,25 мм , ширина 1,5 мм, проміжки між ними 1,5 мм. Проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм. Другий сектор має виступи, висота яких 0,4 мм , ширина 1,5мм, проміжки між ними 1,5 мм. Проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм , третій сектор має виступи, висота яких 0,8 мм , ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, четвертий сектор має виступи висота яких 1,85 мм , шириною 1,5мм, проміжки між ними 1,5мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм. Насадка фіксується нерухомо. Виступи секторів виконують паралельно до бісектрис умовних секторів. Дерматом працює наступним чином: дерматом встановлюють на шкіру робочою поверхнею, одного із секторів, 8 обідка 5, обмежуючої насадки 4 під кутом 45° до поверхні шкіри. Виступи 9 робочої частини 8 ободка 5, розташовані попереду ножа 3, деформують шкіру 10. Пересуваючи дерматомом по шкірі, ніж зрізує шкірний клапоть 10 потрібної товщини, при цьому завдяки деформації шкіри, отримують трансплантат рельєфного профілю фіг. 3. На фіг. 1 - загальний вид пропонованого дерматома, де 1-корпус, що містить двигун (механічний, електричний, пневматичний, біологічний, або інші механізми, що передають їх навантаження або трансформують їх рух), 2 - привідний вал, 3-ріжучий край дискового ножа, 4 насадка з обідком, 5 - обідок насадки, 6 - захисний щиток, 7 - муфта насадки, 8 - робоча поверхня насадки. На фіг. 2 - переріз А-А де 9 - виступ, 10 - шкіра, 11 - проміжки між виступами, 12 деформований виступ шкіри перед процесом зрізування ріжучим краєм дискового ножа На фіг. 3 - одержаний трансплантат, поперечний переріз, дзеркальне відображення. На фіг. 4-12 отвір для ножа, 13 - робоча поверхня насадки, розділена на чотири рівні сектори, сектор № 1 - АОВ, сектор № 2 ВОС, сектор № 3 COD, сектор № 4 DOA. Бісектриси сектора № 1 -АОВ, ОК, сектора № 2 ВОС, OL, сектора № 3 COD, ОМ, сектора № 4 DOA, ON. Пропонований дерматом, робоча поверхня насадки якого розділена на чотири рівні сектори, дає можливість проводити забір шкірних клаптів різних параметрів. Література 1. Коптюх Вал. Вас., Коптюх Вол. Вас. "Дерматом Коптюха" Авторское свидетельство СССР № 1301388, 8 декабря 1986г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Дерматом для зрізування рельєфних аутодермотрансплантатів, що містить корпус, привідний вал, ніж, насадку з обідком, захисний щиток, механізм регулювання товщини зрізуваного шару, на працюючій частині обідка насадки виконані виступи, який відрізняється тим, що має насадку з прозорим обідком, що виконана з можливістю контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням дисковим ножем, фіксується на зовнішній різьбі корпуса за 1 UA 71437 U 5 допомогою внутрішньої різьби муфти насадки (що відповідають одна одній) і знаходяться в нерухомому стані, розділена на чотири рівні сектори - на першому секторі виконані виступи, висота яких 0,25 мм , ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, другий сектор має виступи, висота яких 0,4 мм , ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм , третій сектор має виступи, висота яких 0,8 мм , ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів становить 0,2 мм, четвертий сектор має виступи, висота яких 1,85 мм , ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм , насадка фіксується нерухомо. 2 UA 71437 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
