Дерматом з змінним прозорим сектором насадки

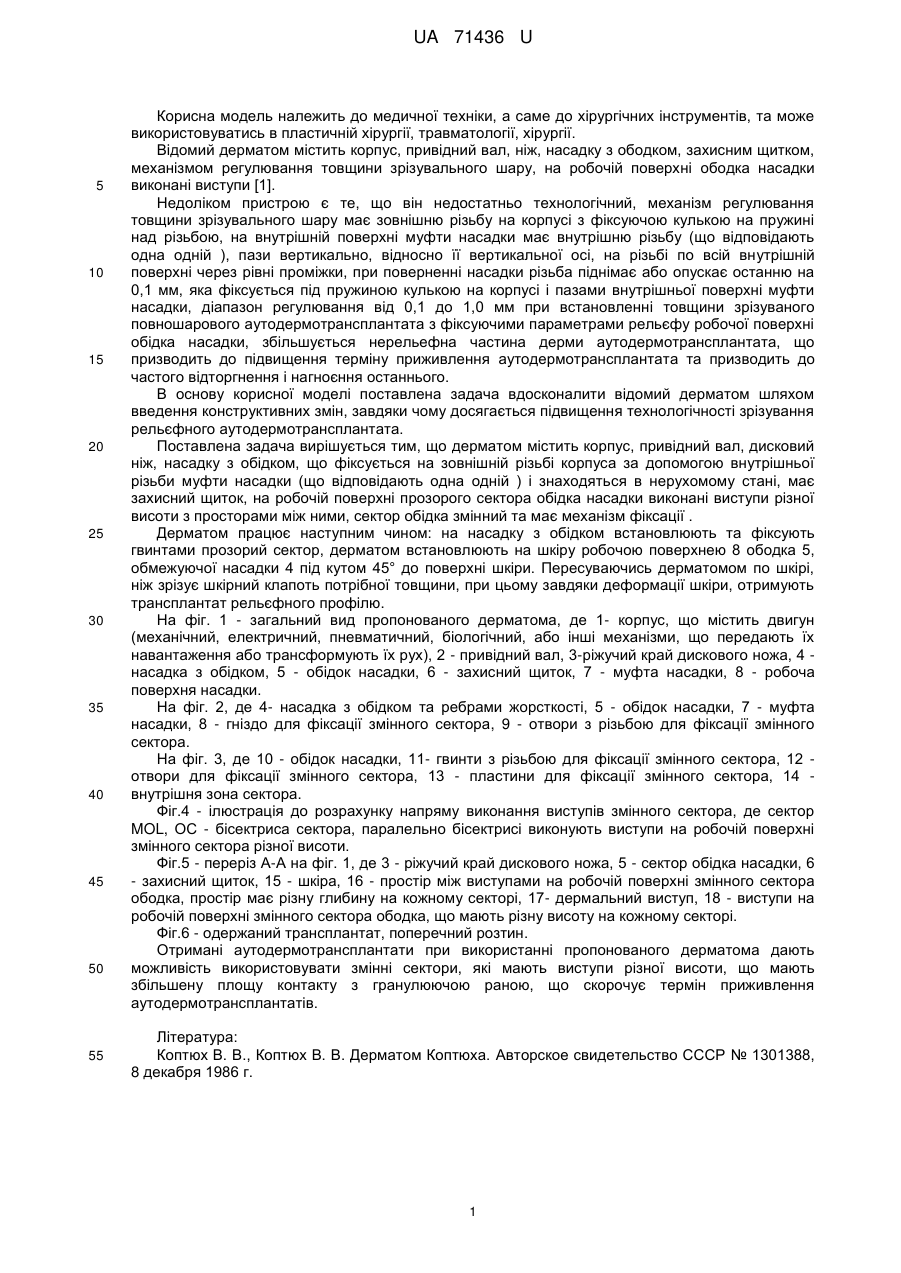

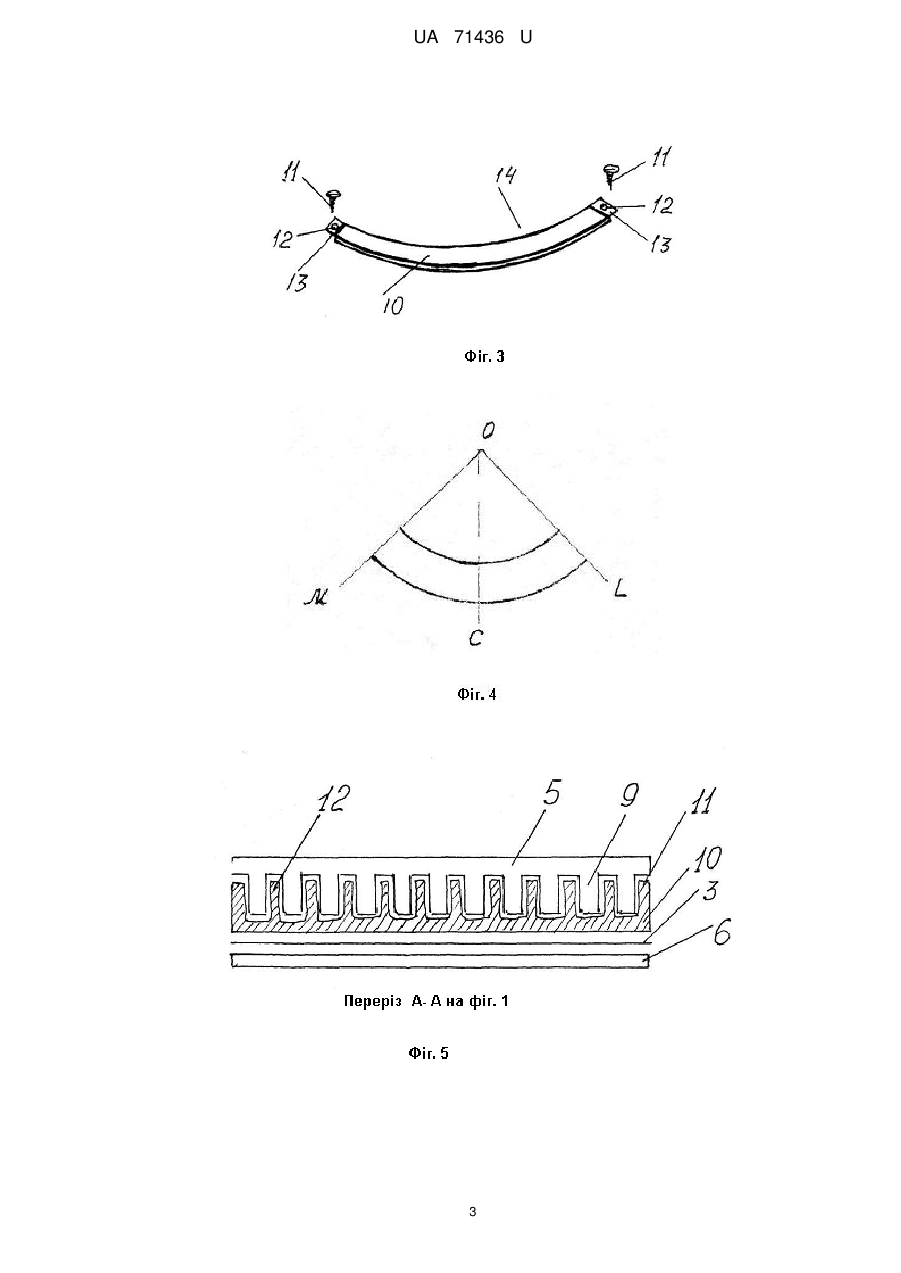

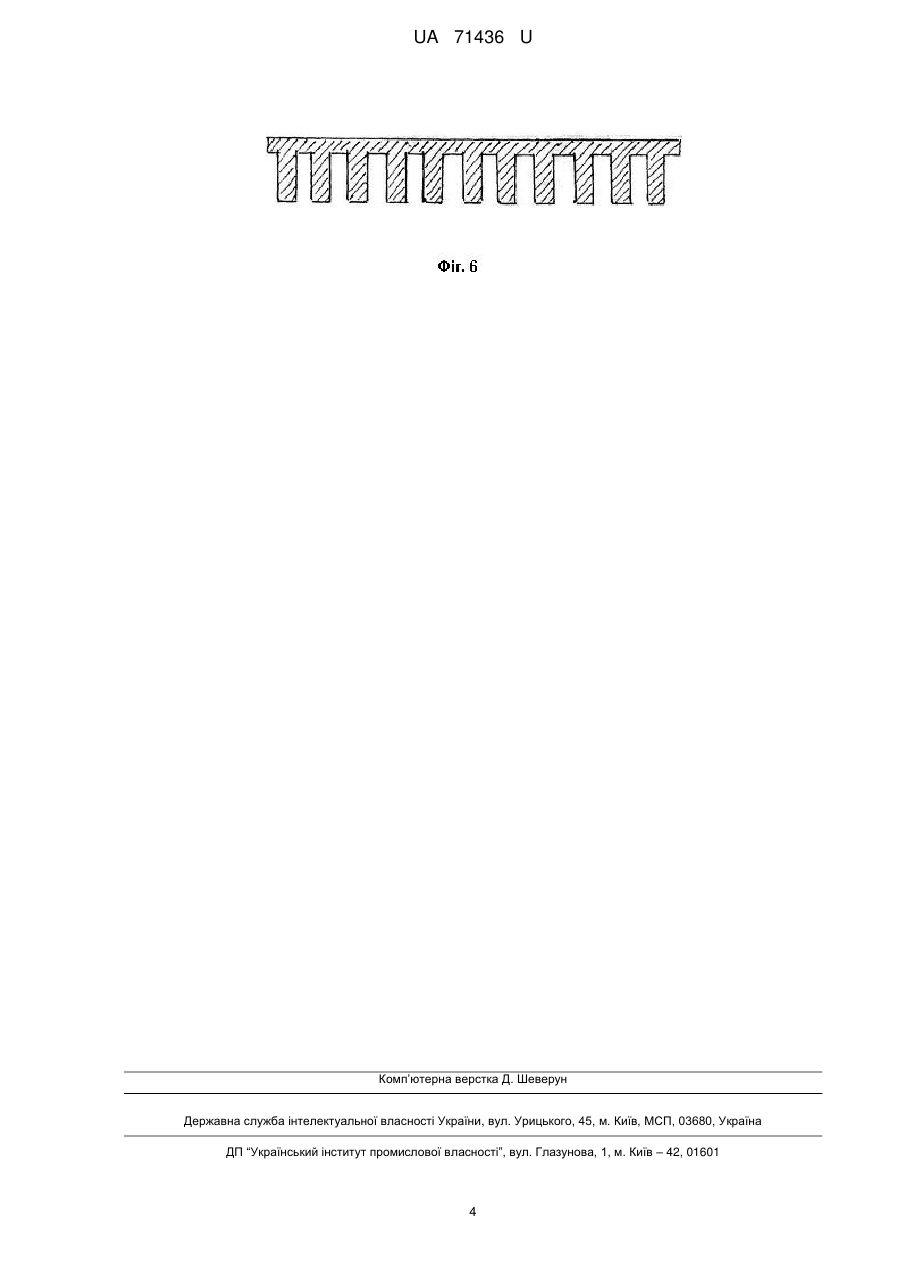

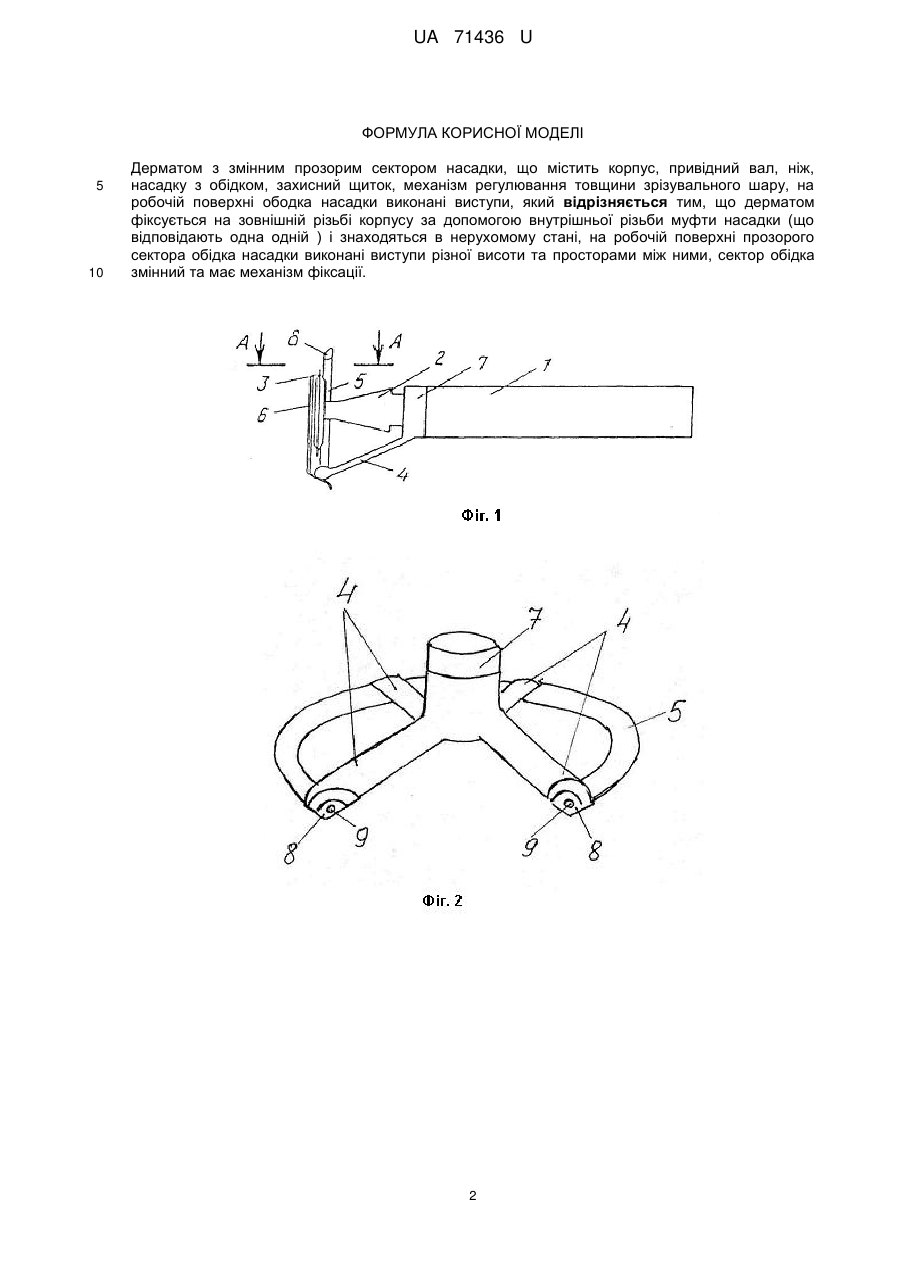

Реферат: UA 71436 U UA 71436 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить корпус, привідний вал, ніж, насадку з ободком, захисним щитком, механізмом регулювання товщини зрізувального шару, на робочій поверхні ободка насадки виконані виступи [1]. Недоліком пристрою є те, що він недостатньо технологічний, механізм регулювання товщини зрізувального шару має зовнішню різьбу на корпусі з фіксуючою кулькою на пружині над різьбою, на внутрішній поверхні муфти насадки має внутрішню різьбу (що відповідають одна одній ), пази вертикально, відносно її вертикальної осі, на різьбі по всій внутрішній поверхні через рівні проміжки, при поверненні насадки різьба піднімає або опускає останню на 0,1 мм, яка фіксується під пружиною кулькою на корпусі і пазами внутрішньої поверхні муфти насадки, діапазон регулювання від 0,1 до 1,0 мм при встановленні товщини зрізуваного повношарового аутодермотрансплантата з фіксуючими параметрами рельєфу робочої поверхні обідка насадки, збільшується нерельефна частина дерми аутодермотрансплантата, що призводить до підвищення терміну приживлення аутодермотрансплантата та призводить до частого відторгнення і нагноєння останнього. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що дерматом містить корпус, привідний вал, дисковий ніж, насадку з обідком, що фіксується на зовнішній різьбі корпуса за допомогою внутрішньої різьби муфти насадки (що відповідають одна одній ) і знаходяться в нерухомому стані, має захисний щиток, на робочій поверхні прозорого сектора обідка насадки виконані виступи різної висоти з просторами між ними, сектор обідка змінний та має механізм фіксації . Дерматом працює наступним чином: на насадку з обідком встановлюють та фіксують гвинтами прозорий сектор, дерматом встановлюють на шкіру робочою поверхнею 8 ободка 5, обмежуючої насадки 4 під кутом 45° до поверхні шкіри. Пересуваючись дерматомом по шкірі, ніж зрізує шкірний клапоть потрібної товщини, при цьому завдяки деформації шкіри, отримують трансплантат рельєфного профілю. На фіг. 1 - загальний вид пропонованого дерматома, де 1- корпус, що містить двигун (механічний, електричний, пневматичний, біологічний, або інші механізми, що передають їх навантаження або трансформують їх рух), 2 - привідний вал, 3-ріжучий край дискового ножа, 4 насадка з обідком, 5 - обідок насадки, 6 - захисний щиток, 7 - муфта насадки, 8 - робоча поверхня насадки. На фіг. 2, де 4- насадка з обідком та ребрами жорсткості, 5 - обідок насадки, 7 - муфта насадки, 8 - гніздо для фіксації змінного сектора, 9 - отвори з різьбою для фіксації змінного сектора. На фіг. 3, де 10 - обідок насадки, 11- гвинти з різьбою для фіксації змінного сектора, 12 отвори для фіксації змінного сектора, 13 - пластини для фіксації змінного сектора, 14 внутрішня зона сектора. Фіг.4 - ілюстрація до розрахунку напряму виконання виступів змінного сектора, де сектор MOL, ОС - бісектриса сектора, паралельно бісектрисі виконують виступи на робочій поверхні змінного сектора різної висоти. Фіг.5 - переріз А-А на фіг. 1, де 3 - ріжучий край дискового ножа, 5 - сектор обідка насадки, 6 - захисний щиток, 15 - шкіра, 16 - простір між виступами на робочій поверхні змінного сектора ободка, простір має різну глибину на кожному секторі, 17- дермальний виступ, 18 - виступи на робочій поверхні змінного сектора ободка, що мають різну висоту на кожному секторі. Фіг.6 - одержаний трансплантат, поперечний розтин. Отримані аутодермотрансплантати при використанні пропонованого дерматома дають можливість використовувати змінні сектори, які мають виступи різної висоти, що мають збільшену площу контакту з гранулюючою раною, що скорочує термін приживлення аутодермотрансплантатів. Література: Коптюх В. В., Коптюх В. В. Дерматом Коптюха. Авторское свидетельство СССР № 1301388, 8 декабря 1986 г. 1 UA 71436 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Дерматом з змінним прозорим сектором насадки, що містить корпус, привідний вал, ніж, насадку з обідком, захисний щиток, механізм регулювання товщини зрізувального шару, на робочій поверхні ободка насадки виконані виступи, який відрізняється тим, що дерматом фіксується на зовнішній різьбі корпусу за допомогою внутрішньої різьби муфти насадки (що відповідають одна одній ) і знаходяться в нерухомому стані, на робочій поверхні прозорого сектора обідка насадки виконані виступи різної висоти та просторами між ними, сектор обідка змінний та має механізм фіксації. 2 UA 71436 U 3 UA 71436 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
