Спосіб з`єднання бандажа з віссю прокатного валка

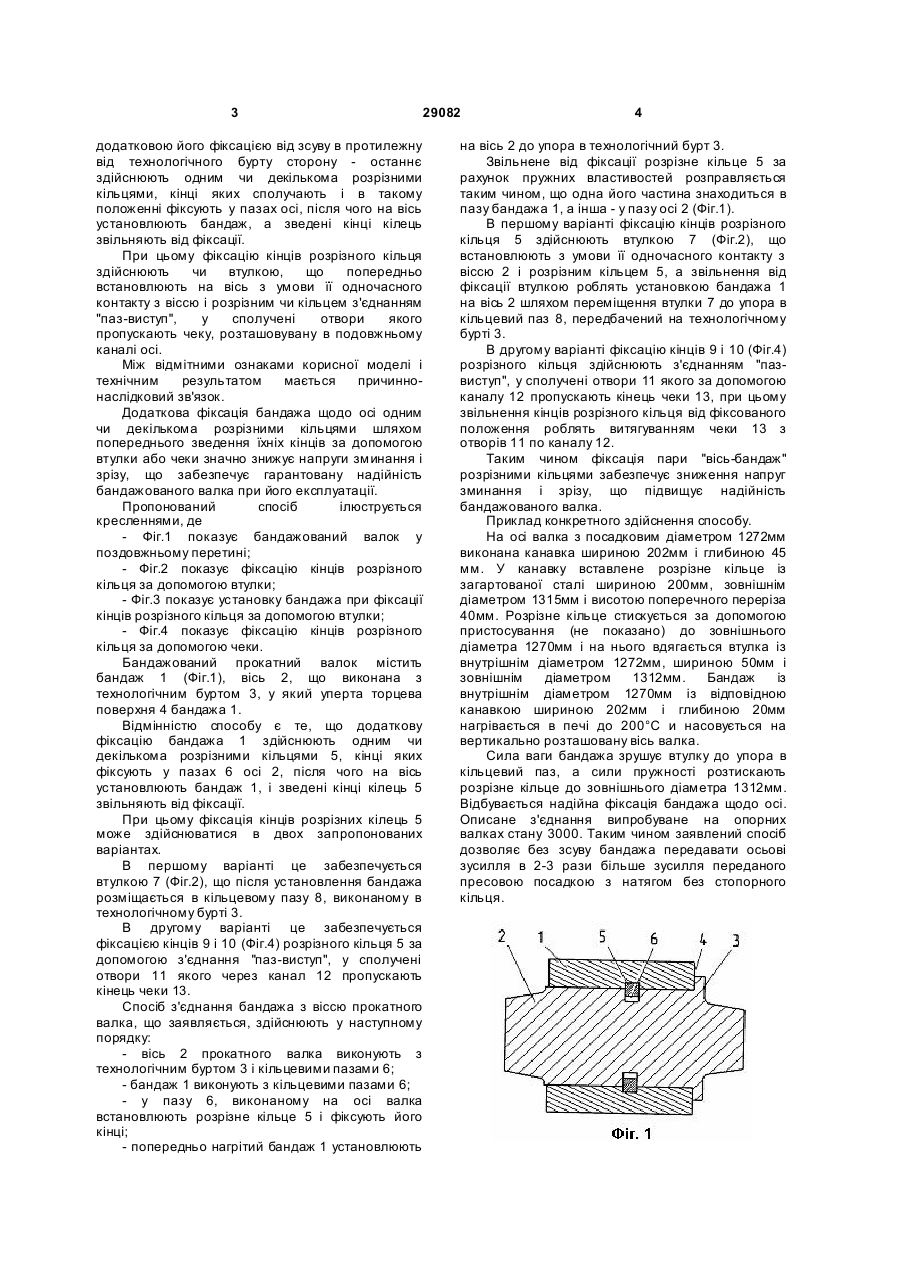

1. Спосіб з'єднання бандажа з віссю прокатного валка, при якому вісь виконують з технологічним буртом, а попередньо нагрітий бандаж установлюють на вісь до упору його торцевої поверхні в зазначений технологічний бурт з одночасною додатковою фіксацією бандажа від зсуву в протилежну від технологічного бурту 3 29082 додатковою його фіксацією від зсуву в протилежну від технологічного бурту сторону - останнє здійснюють одним чи декількома розрізними кільцями, кінці яких сполучають і в такому положенні фіксують у пазах осі, після чого на вісь установлюють бандаж, а зведені кінці кілець звільняють від фіксації. При цьому фіксацію кінців розрізного кільця здійснюють чи втулкою, що попередньо встановлюють на вісь з умови її одночасного контакту з віссю і розрізним чи кільцем з'єднанням "паз-виступ", у сполучені отвори якого пропускають чеку, розташовувану в подовжньому каналі осі. Між відмітними ознаками корисної моделі і технічним результатом мається причиннонаслідковий зв'язок. Додаткова фіксація бандажа щодо осі одним чи декількома розрізними кільцями шляхом попереднього зведення їхніх кінців за допомогою втулки або чеки значно знижує напруги зминання і зрізу, що забезпечує гарантовану надійність бандажованого валка при його експлуатації. Пропонований спосіб ілюструється кресленнями, де - Фіг.1 показує бандажований валок у поздовжньому перетині; - Фіг.2 показує фіксацію кінців розрізного кільця за допомогою втулки; - Фіг.3 показує установку бандажа при фіксації кінців розрізного кільця за допомогою втулки; - Фіг.4 показує фіксацію кінців розрізного кільця за допомогою чеки. Бандажований прокатний валок містить бандаж 1 (Фіг.1), вісь 2, що виконана з технологічним буртом 3, у який уперта торцева поверхня 4 бандажа 1. Відмінністю способу є те, що додаткову фіксацію бандажа 1 здійснюють одним чи декількома розрізними кільцями 5, кінці яких фіксують у пазах 6 осі 2, після чого на вісь установлюють бандаж 1, і зведені кінці кілець 5 звільняють від фіксації. При цьому фіксація кінців розрізних кілець 5 може здійснюватися в двох запропонованих варіантах. В першому варіанті це забезпечується втулкою 7 (Фіг.2), що після установлення бандажа розміщається в кільцевому пазу 8, виконаному в технологічному бурті 3. В другому варіанті це забезпечується фіксацією кінців 9 і 10 (Фіг.4) розрізного кільця 5 за допомогою з'єднання "паз-виступ", у сполучені отвори 11 якого через канал 12 пропускають кінець чеки 13. Спосіб з'єднання бандажа з віссю прокатного валка, що заявляється, здійснюють у наступному порядку: - вісь 2 прокатного валка виконують з технологічним буртом 3 і кільцевими пазами 6; - бандаж 1 виконують з кільцевими пазами 6; - у пазу 6, виконаному на осі валка встановлюють розрізне кільце 5 і фіксують його кінці; - попередньо нагрітий бандаж 1 установлюють 4 на вісь 2 до упора в технологічний бурт 3. Звільнене від фіксації розрізне кільце 5 за рахунок пружних властивостей розправляється таким чином, що одна його частина знаходиться в пазу бандажа 1, а інша - у пазу осі 2 (Фіг.1). В першому варіанті фіксацію кінців розрізного кільця 5 здійснюють втулкою 7 (Фіг.2), що встановлюють з умови її одночасного контакту з віссю 2 і розрізним кільцем 5, а звільнення від фіксації втулкою роблять установкою бандажа 1 на вісь 2 шляхом переміщення втулки 7 до упора в кільцевий паз 8, передбачений на технологічному бурті 3. В другому варіанті фіксацію кінців 9 і 10 (Фіг.4) розрізного кільця здійснюють з'єднанням "пазвиступ", у сполучені отвори 11 якого за допомогою каналу 12 пропускають кінець чеки 13, при цьому звільнення кінців розрізного кільця від фіксованого положення роблять витягуванням чеки 13 з отворів 11 по каналу 12. Таким чином фіксація пари "вісь-бандаж" розрізними кільцями забезпечує зниження напруг зминання і зрізу, що підвищує надійність бандажованого валка. Приклад конкретного здійснення способу. На осі валка з посадковим діаметром 1272мм виконана канавка шириною 202мм і глибиною 45 мм. У канавку вставлене розрізне кільце із загартованої сталі шириною 200мм, зовнішнім діаметром 1315мм і висотою поперечного переріза 40мм. Розрізне кільце стискується за допомогою пристосування (не показано) до зовнішнього діаметра 1270мм і на нього вдягається втулка із внутрішнім діаметром 1272мм, шириною 50мм і зовнішнім діаметром 1312мм. Бандаж із внутрішнім діаметром 1270мм із відповідною канавкою шириною 202мм і глибиною 20мм нагрівається в печі до 200°С и насовується на вертикально розташовану вісь валка. Сила ваги бандажа зрушує втулку до упора в кільцевий паз, а сили пружності розтискають розрізне кільце до зовнішнього діаметра 1312мм. Відбувається надійна фіксація бандажа щодо осі. Описане з'єднання випробуване на опорних валках стану 3000. Таким чином заявлений спосіб дозволяє без зсуву бандажа передавати осьові зусилля в 2-3 рази більше зусилля переданого пресовою посадкою з натягом без стопорного кільця. 5 29082 6
