Цанговий патрон

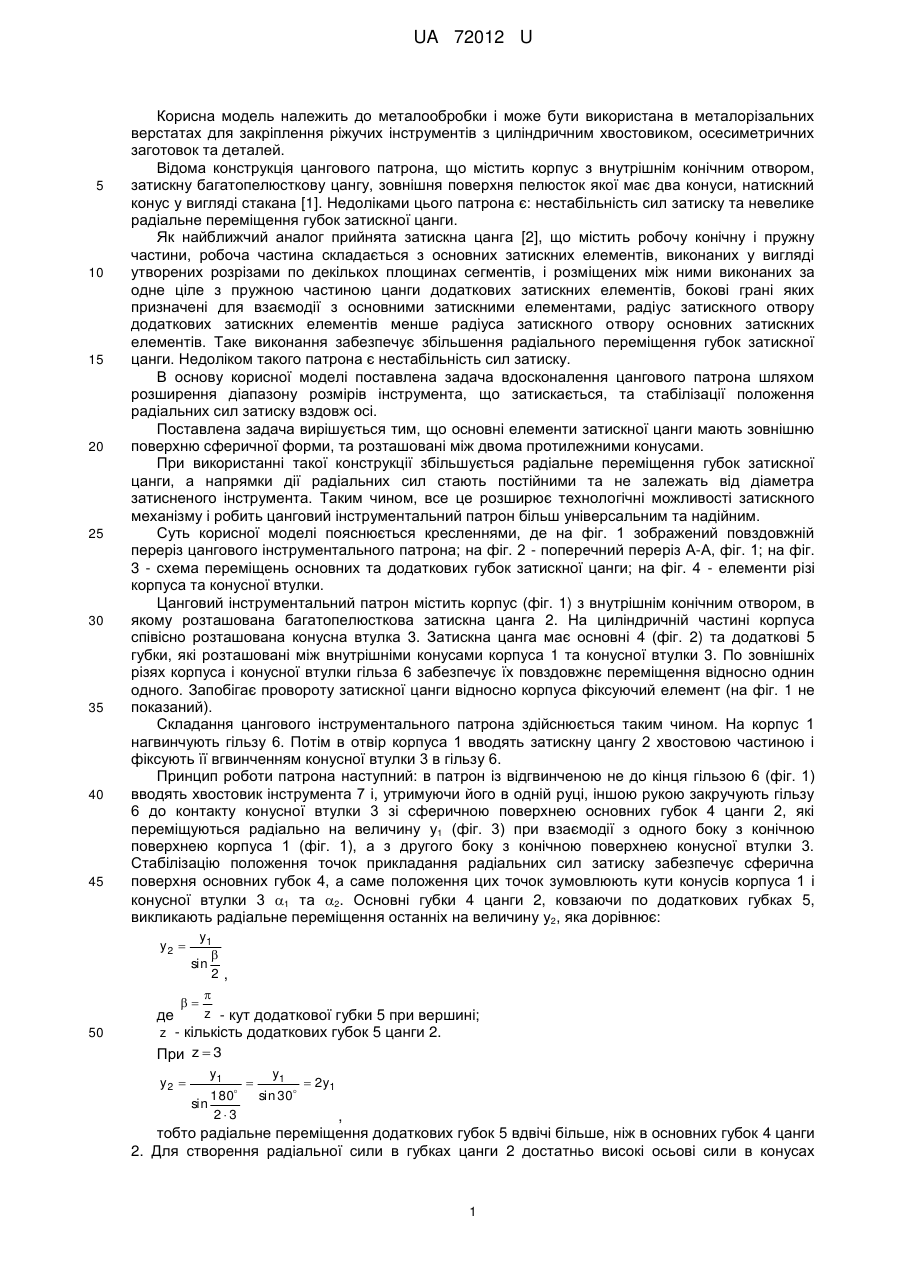

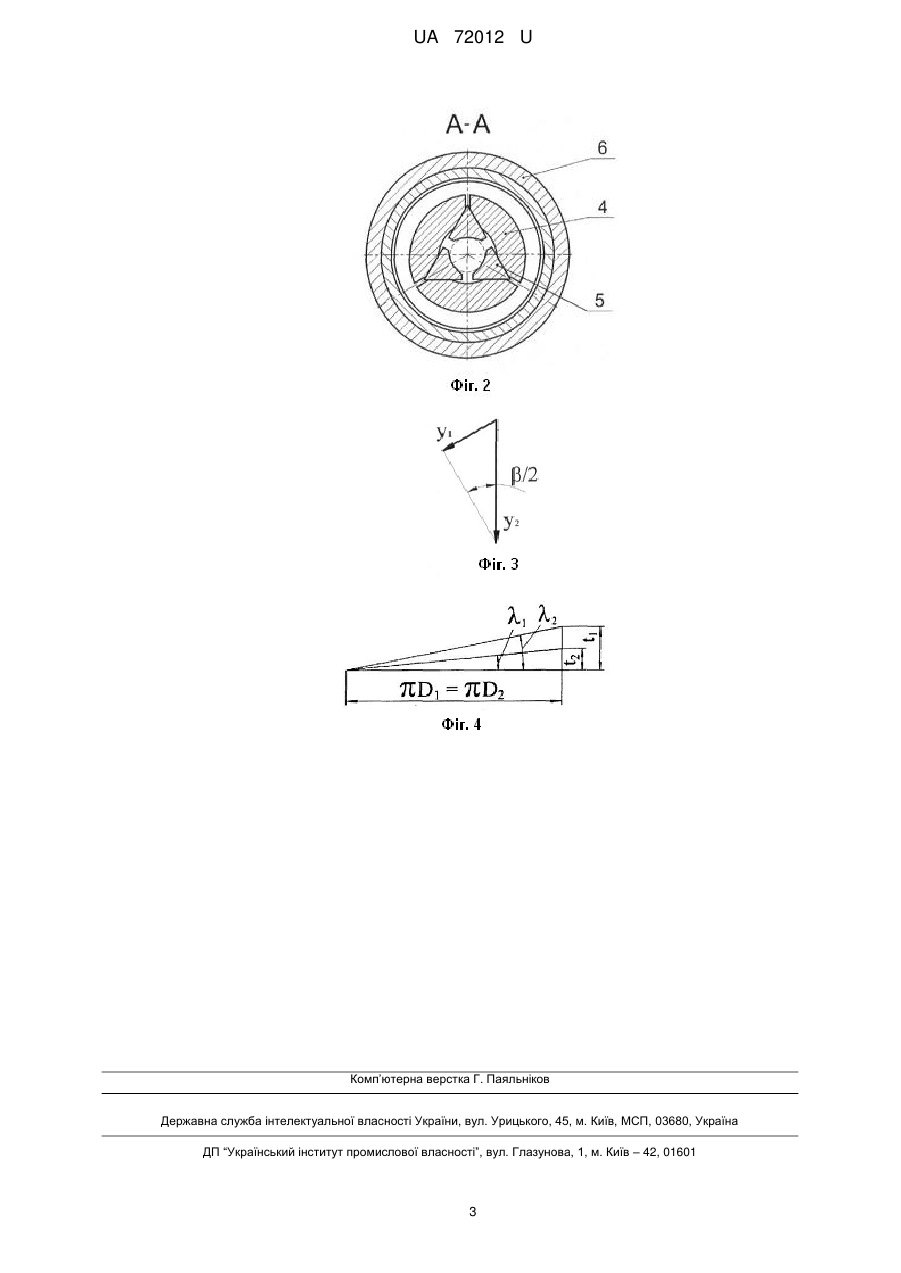

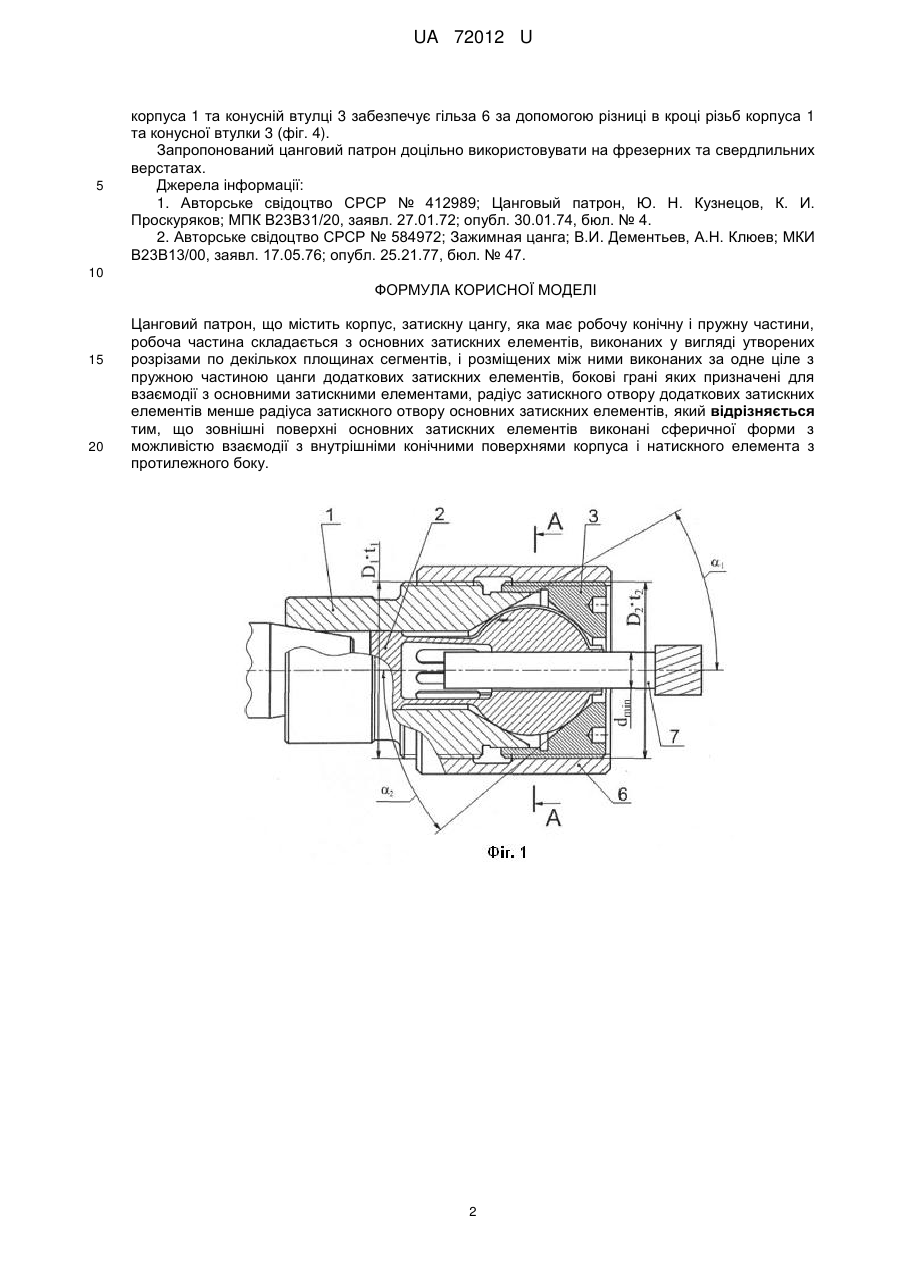

Реферат: Цанговий патрон містить корпус, затискну цангу, яка має робочу конічну і пружну частини. Робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів, і розміщених між ними виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів. Зовнішні поверхні основних затискних елементів виконані сферичної форми з можливістю взаємодії з внутрішніми конічними поверхнями корпуса і натискного елемента з протилежного боку. UA 72012 U (54) ЦАНГОВИЙ ПАТРОН UA 72012 U UA 72012 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до металообробки і може бути використана в металорізальних верстатах для закріплення ріжучих інструментів з циліндричним хвостовиком, осесиметричних заготовок та деталей. Відома конструкція цангового патрона, що містить корпус з внутрішнім конічним отвором, затискну багатопелюсткову цангу, зовнішня поверхня пелюсток якої має два конуси, натискний конус у вигляді стакана [1]. Недоліками цього патрона є: нестабільність сил затиску та невелике радіальне переміщення губок затискної цанги. Як найближчий аналог прийнята затискна цанга [2], що містить робочу конічну і пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів, і розміщених між ними виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів, бокові грані яких призначені для взаємодії з основними затискними елементами, радіус затискного отвору додаткових затискних елементів менше радіуса затискного отвору основних затискних елементів. Таке виконання забезпечує збільшення радіального переміщення губок затискної цанги. Недоліком такого патрона є нестабільність сил затиску. В основу корисної моделі поставлена задача вдосконалення цангового патрона шляхом розширення діапазону розмірів інструмента, що затискається, та стабілізації положення радіальних сил затиску вздовж осі. Поставлена задача вирішується тим, що основні елементи затискної цанги мають зовнішню поверхню сферичної форми, та розташовані між двома протилежними конусами. При використанні такої конструкції збільшується радіальне переміщення губок затискної цанги, а напрямки дії радіальних сил стають постійними та не залежать від діаметра затисненого інструмента. Таким чином, все це розширює технологічні можливості затискного механізму і робить цанговий інструментальний патрон більш універсальним та надійним. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений повздовжній переріз цангового інструментального патрона; на фіг. 2 - поперечний переріз А-А, фіг. 1; на фіг. 3 - схема переміщень основних та додаткових губок затискної цанги; на фіг. 4 - елементи різі корпуса та конусної втулки. Цанговий інструментальний патрон містить корпус (фіг. 1) з внутрішнім конічним отвором, в якому розташована багатопелюсткова затискна цанга 2. На циліндричній частині корпуса співісно розташована конусна втулка 3. Затискна цанга має основні 4 (фіг. 2) та додаткові 5 губки, які розташовані між внутрішніми конусами корпуса 1 та конусної втулки 3. По зовнішніх різях корпуса і конусної втулки гільза 6 забезпечує їх повздовжнє переміщення відносно однин одного. Запобігає провороту затискної цанги відносно корпуса фіксуючий елемент (на фіг. 1 не показаний). Складання цангового інструментального патрона здійснюється таким чином. На корпус 1 нагвинчують гільзу 6. Потім в отвір корпуса 1 вводять затискну цангу 2 хвостовою частиною і фіксують її вгвинченням конусної втулки 3 в гільзу 6. Принцип роботи патрона наступний: в патрон із відгвинченою не до кінця гільзою 6 (фіг. 1) вводять хвостовик інструмента 7 і, утримуючи його в одній руці, іншою рукою закручують гільзу 6 до контакту конусної втулки 3 зі сферичною поверхнею основних губок 4 цанги 2, які переміщуються радіально на величину у1 (фіг. 3) при взаємодії з одного боку з конічною поверхнею корпуса 1 (фіг. 1), а з другого боку з конічною поверхнею конусної втулки 3. Стабілізацію положення точок прикладання радіальних сил затиску забезпечує сферична поверхня основних губок 4, а саме положення цих точок зумовлюють кути конусів корпуса 1 і конусної втулки 3 1 та 2. Основні губки 4 цанги 2, ковзаючи по додаткових губках 5, викликають радіальне переміщення останніх на величину у2, яка дорівнює: y1  sin 2,   z - кут додаткової губки 5 при вершині; де z - кількість додаткових губок 5 цанги 2. При z  3 y2  50 y2  y1 180 sin 23  y1 sin 30  2y1 , тобто радіальне переміщення додаткових губок 5 вдвічі більше, ніж в основних губок 4 цанги 2. Для створення радіальної сили в губках цанги 2 достатньо високі осьові сили в конусах 1 UA 72012 U 5 корпуса 1 та конусній втулці 3 забезпечує гільза 6 за допомогою різниці в кроці різьб корпуса 1 та конусної втулки 3 (фіг. 4). Запропонований цанговий патрон доцільно використовувати на фрезерних та свердлильних верстатах. Джерела інформації: 1. Авторське свідоцтво СРСР № 412989; Цанговый патрон, Ю. Н. Кузнецов, К. И. Проскуряков; МПК В23В31/20, заявл. 27.01.72; опубл. 30.01.74, бюл. № 4. 2. Авторське свідоцтво СРСР № 584972; Зажимная цанга; В.И. Дементьев, А.Н. Клюев; МКИ В23В13/00, заявл. 17.05.76; опубл. 25.21.77, бюл. № 47. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Цанговий патрон, що містить корпус, затискну цангу, яка має робочу конічну і пружну частини, робоча частина складається з основних затискних елементів, виконаних у вигляді утворених розрізами по декількох площинах сегментів, і розміщених між ними виконаних за одне ціле з пружною частиною цанги додаткових затискних елементів, бокові грані яких призначені для взаємодії з основними затискними елементами, радіус затискного отвору додаткових затискних елементів менше радіуса затискного отвору основних затискних елементів, який відрізняється тим, що зовнішні поверхні основних затискних елементів виконані сферичної форми з можливістю взаємодії з внутрішніми конічними поверхнями корпуса і натискного елемента з протилежного боку. 2 UA 72012 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
